压力容器腐蚀

天然气压力容器腐蚀原因及防范措施【摘要】压力容器是化工生产中广泛使用的一种重要的特征设备，由于化工工业的特殊性，压力容器会受到各种腐蚀，若其发生腐蚀现象将严重威胁到化工设备的安全运行。

为了防止压力容器腐蚀，延长设备的使用寿命，本文分析了化工压力容器腐蚀的产生因素，并重点对腐蚀的预防措施进行了探讨。

【关键词】压力容器；腐蚀；防腐蚀一、前言压力容器是工业生产过程中不可缺少的一种设备，广泛应用于化工、炼油、机械、动力、纺织、冶金、核能及运输等国民经济部门。

由于其盛装着易燃、易爆、有毒或腐蚀性介质，并且长期承受高温高压作用，因此，压力容器是工业生产过程中危险性较高的特种设备。

在压力容器实际操作过程中，腐蚀严重地影响着压力容器的安全运行和使用寿命，据有关资料统计表明，由于腐蚀发生爆炸事故的占 66.7%，甚至会引发爆炸事故造成人员伤亡和财产损失。

化学腐蚀对压力容器的危害主要表现在：腐蚀会使压力容器发生早期失效或突然损坏，造成事故；腐蚀会使压力容器发生穿孔泄漏，造成介质流失，污染环境，甚至会使易燃介质发生爆炸或使有毒介质发生泄漏；腐蚀会使压力容器壁厚减薄，致使壳体不能满足强度要求，导致容器破裂失效。

压力容器的腐蚀问题比较复杂，影响因素比较多，其中包括氢腐蚀、应力腐蚀、局部腐蚀以及均匀腐蚀，并且经常出现几种腐蚀共存的现象。

二、天然气压力容器腐蚀原因1、材料本身。

压力容器的腐蚀是压力容器与环境的反应而引起的材料的破坏或变质，因为绝大多数压力容器都是由金属材料构成。

金属腐蚀的发生首先是由金属本身的化学性质决定的。

实验研究和生产实践证实，合金的腐蚀速度与合金含量有密切关系，因此压力容器中的夹杂物会加速金属的腐蚀。

其次，压力容器的金属表面光洁度对其腐蚀也有很大的影响，表面越粗糙，越易腐蚀；表面有氧化膜则耐腐蚀。

金属的晶粒越粗，压力容器腐蚀越快；反之，则较慢。

再者，压力容器金属在制造过程中的冷、热加工（如冲压、锻造、焊接等）变形，产生较大的内应力，内应力的存在会促使腐蚀过程的加速，在有硫化氢等场合还会引起应力腐蚀破裂。

探讨压力容器检验中的常见问题压力容器是一种广泛应用于工业领域的设备，用于储存或运输气体或液体。

为了保证其安全运行，压力容器需要进行定期的检验和维护。

在实际的压力容器检验中，往往会遇到一些常见的问题。

本文将探讨一些常见的问题，以及解决这些问题的方法。

1. 压力容器泄漏问题：压力容器泄漏是一种常见的问题，可能由于密封不良、材料疲劳、焊接缺陷等原因引起。

解决这个问题的方法是首先找出泄漏的位置，然后修复或更换泄漏点。

2. 压力容器内部腐蚀问题：压力容器长期使用会导致内部产生腐蚀，这不仅会降低容器的强度，还可能导致泄漏和事故发生。

解决这个问题的方法是定期进行内部清洗和腐蚀检测，及时修复或更换受腐蚀的部件。

3. 压力容器材料裂纹问题：材料裂纹是由于应力或疲劳引起的，这可能会导致压力容器的破裂。

解决这个问题的方法是定期进行材料检测，以及合理使用和维护压力容器。

4. 压力容器加热过程中的热应力问题：在加热过程中，压力容器内部可能产生热应力，这会导致材料变形和裂纹。

解决这个问题的方法是控制加热速度和温度，以及采取合适的保温措施。

5. 压力容器操作中的人为错误问题：人为错误可能会导致压力容器的损坏或事故发生。

解决这个问题的方法是加强操作人员的培训和管理，建立完善的操作规程和安全管理制度。

6. 压力容器中的非法改装问题：非法改装压力容器可能会导致其设计压力超过限制，从而增加事故发生的风险。

解决这个问题的方法是加强对压力容器的监管，严禁非法改装，对违法行为进行处罚。

7. 压力容器的设计和制造问题：压力容器的设计和制造质量是保证其安全运行的基础。

解决这个问题的方法是对设计和制造压力容器的企业进行认证和监督，确保其符合相关标准和要求。

压力容器检验中常见的问题包括泄漏、腐蚀、裂纹、热应力、人为错误、非法改装以及设计和制造等问题。

解决这些问题需要进行定期检验和维护，加强对压力容器的监管和管理，以及提高操作人员的技能和安全意识。

压力容器的腐蚀与处理摘要:本篇文章主要针对压力容器的腐蚀情况进行了详细的说明。

从大体上分为内部腐蚀和外部腐蚀及接头腐蚀三大类,然后具体针对腐蚀类型,从材料选取、加工制造、热处理等方面提出防护措施及处理意见。

关键词:压力容器腐蚀裂纹处理方法压力容器,英文:pressure vessel;指盛装气体或者液体,内部承载一定压力的密闭容器设备。

贮运容器、反应容器、换热容器和分离容器等均属于压力容器。

因为其内部承载很大压力,一旦发生腐蚀必将引起巨大的严重后果。

所以压力容器必须进行定期技术检验,检验的主要目的是要及早发现容器所存在的缺陷,并第一时间消除隐患,防止缺陷继续发展扩大,最后造成严重的破坏事故。

1 压力容器腐蚀的概述腐蚀是压力容器在使用的过程中最容易产生的一种缺陷。

尤其是在化工容器中。

它是由于金属与其所接触的介质产生化学或者电化学变化作用而引起的。

容器的腐蚀分很多种,可以是均匀腐蚀、晶间腐蚀、应力腐蚀和疲劳腐蚀等等。

不管是哪一种腐蚀,严重的都会导致容器的失效或破坏,甚至爆炸等更严重的后果。

压力容器腐蚀的分类如下。

1.1 外部腐蚀容器的外部腐蚀主要是外壁和大气接触发生氧化反应的结果。

这种腐蚀受环境因素影响比较大。

在潮湿地区或多雨季节比干燥地区或季节更容易发生。

而就容器本身而言,外壁的腐蚀多产生于经常处于潮湿状态或者容易积水的部位。

1.2 内部腐蚀容器内壁的腐蚀主要是由于工作介质或者它所含有的杂质的作用而产生的。

容器内壁的腐蚀经常是由于防腐蚀措施遭到了破坏而引起的。

内壁的腐蚀也有可能是因为正常的工艺条件被破坏而引起,例如干燥的氯气对钢制的容器不会产生腐蚀作用,但是,如果氯气中含有了水分或者充装氯气的容器因为进行水压试验后没有干燥而有残留,或由于其它的原因进入水分,那么氯气与水反应生成盐酸或者次氯酸,就会对容器内壁产生强烈的腐蚀作用。

由于结构上的原因也可引起或者加剧腐蚀作用,例如:装有腐蚀性沉积物的容器,排出管若高于容器的底面,容器底部就会长期积聚有腐蚀性的沉积物,然后产生腐蚀。

压力容器的腐蚀与防腐措施压力容器是化工生产中广泛使用并很重要的特种设备，在高温、高压、磨损或介质对金属腐蚀等不利条件下操作，腐蚀是压力容器一大危害。

据有关压力容器事故资料统计表明，由于腐蚀发生爆炸事故的占66.7％。

金属腐蚀原因比较复杂，影响因素之多。

因此，对金属腐蚀的规律性有所了解，有助于分析形成压力容器的腐蚀原因和对其在运行过程中出现的缺陷性质作出正确的判断，以便采取相应的防腐措施，提高压力容器的安全使用性。

一、金属腐蚀的分类金属腐蚀有几种不同的分类方法。

按温度可分为低温腐蚀；按腐蚀环境可分为化学介质腐蚀、海水腐蚀、土壤腐蚀等；还有一种分类方法是分为湿腐蚀和干腐蚀。

有液体存在时产生的是湿腐蚀，干腐蚀是环境中没有液相或在露点以上，腐蚀剂通常是蒸汽和气体。

金属腐蚀比较直观、实用的分类方法是：根据金属腐蚀破坏形态来分类，有下列10种：（1）全面腐蚀（2）电偶腐蚀（3）孔蚀（4）缝隙腐蚀（5）选择性腐蚀（6）晶间腐蚀（7）磨损腐蚀（8）应力腐蚀破裂（9）腐蚀疲劳（10）氢损伤二、影响金属腐蚀的主要因素金属腐蚀过程取决于内在因素（如金属及合金成分、杂质含量和表面状态等）外部条件（如介质、温度、压力、介质浓度、流速等），而且这些因素互相影响，互相制约、关系复杂。

影响金属腐蚀的主要因素有以下几种：1．金属及合金成分的影响试验研究和生产实践证实，夹杂物会加速金属的腐蚀。

合金的腐蚀速度和合金含量有密切关系，2．变形及应力的影响压力容器金属在制造过程中的冷、热加工（如冲压、锻造、焊接等）变形，产生较大的内应力，内应力的存在会促使腐蚀过程的加速，在有硫化氢等场合还会引起应力腐蚀破裂。

3．介质的成分及浓度的影响介质的成分和浓度对金属的腐蚀有较大影响。

一般金属材料对腐蚀介质均有一定的适用范围。

如碳钢在稀硫酸中会很快溶解，但在浓硫酸中很稳定；不锈钢在中、低浓度硝酸中很耐蚀，但不耐浓硝酸的腐蚀。

4．温度的影响温度升高加速电化学腐蚀，因为温度升高加速了溶液对流，使浓度极化降低。

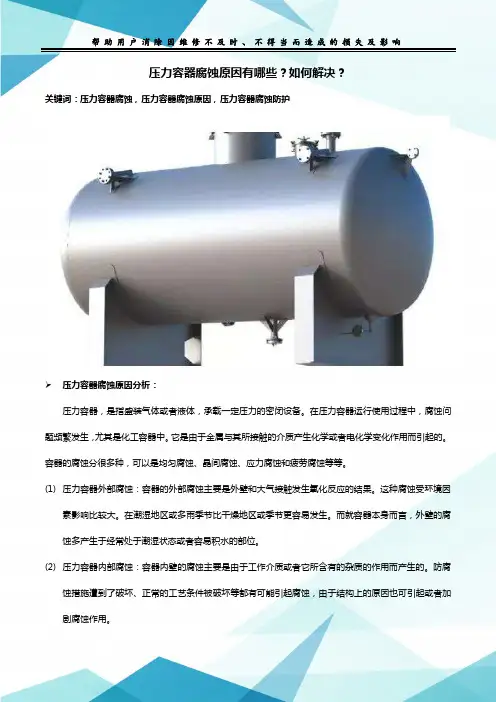

压力容器腐蚀原因有哪些？如何解决？关键词：压力容器腐蚀，压力容器腐蚀原因，压力容器腐蚀防护➢压力容器腐蚀原因分析：压力容器，是指盛装气体或者液体，承载一定压力的密闭设备。

在压力容器运行使用过程中，腐蚀问题频繁发生，尤其是化工容器中。

它是由于金属与其所接触的介质产生化学或者电化学变化作用而引起的。

容器的腐蚀分很多种，可以是均匀腐蚀、晶间腐蚀、应力腐蚀和疲劳腐蚀等等。

(1)压力容器外部腐蚀：容器的外部腐蚀主要是外壁和大气接触发生氧化反应的结果。

这种腐蚀受环境因素影响比较大。

在潮湿地区或多雨季节比干燥地区或季节更容易发生。

而就容器本身而言，外壁的腐蚀多产生于经常处于潮湿状态或者容易积水的部位。

(2)压力容器内部腐蚀：容器内壁的腐蚀主要是由于工作介质或者它所含有的杂质的作用而产生的。

防腐蚀措施遭到了破坏、正常的工艺条件被破坏等都有可能引起腐蚀，由于结构上的原因也可引起或者加剧腐蚀作用。

➢压力容器腐蚀严重的会导致容器的失效或破坏，甚至爆炸等更严重的后果。

那我们应该如何解决这个问题呢？针对于压力容器腐蚀问题，小编建议涂覆索雷CMI重防腐涂层进行腐蚀防护，其优势如下：分子交联主要是以醚键方式(C-O-C)，醚键是一种极强的化学键，与环氧树脂相比不含羟基，与乙烯基酯相比又没有酯键，因此能够经受水解和酸的侵蚀；涂层表面光滑度是不锈钢的40倍以上；对酸、碱、溶剂具有卓越的耐腐蚀性，最大限度的运载各种清洁石油产品（CPPS），棕榈油脂肪酸蒸馏物（PFADS）、生物燃料、甲醇等；良好的粘结强度和附着力；耐磨损和冲击。

为了更为便捷、高效地服务于企业用户，我们创新性的利用互联网技术将广大用户关注的设备问题及解决方案创建“索雷大数据库”，并借助AR智能技术指导用户实施快速维修，实现了第一时间为用户提供科学、合理的解决方案和作业规范。

压力容器常用腐蚀试验方法汇总编者：王增新兰石炼化公司技术部2009.12目录1.前言2.常用国内腐蚀试验方法简介3.常用国外腐蚀试验方法简介4.国内外常用腐蚀试验方法对照5.腐蚀试验中应注意的事项参考资料1.前言随着石化行业的发展，所用的进口原油比例越来越来大。

其中高硫油数量越来越多;另外，为了提高原料油的利用率和成品油的品质，加工工艺越来越复杂多变，操作条件越来越苛刻，对压力容器用材要求也越来越高。

压力容器用材品种的多样化和设计要求的复杂苛刻，对原材料及其焊接接头的各种腐蚀试验要求也名目繁多。

为使大家能对常用的腐蚀试验方法进一步掌握和应用，特整理这本汇编，供参考使用。

编者2009.122.国内腐蚀试验方法简介说明：①按GB/T4334.1~4334.5标准进行晶间腐蚀倾向试验时，对于超低碳（C≤0.03％）不锈钢和稳定化钢种（含Ti和Nb）腐蚀试验前试件要经650℃的敏化处理，焊接试样则直接以焊后状态试验，不进行敏化处理。

对焊后还要经过350℃以上热加工的焊接件，试样还应进行敏化处理。

②除GB/T4334.1和4334.5晶间腐蚀试验有判定合格与否的评定指标外，其余晶间腐蚀试验标准只是提供试验方法，无合格指标。

值。

③按GB/T4157标准进行试验时，应给出初始加载的门槛应力бth④按GB/T8650标准进行试验时，应说明试验溶液是A溶液还是B溶液，并给出CSR,CLR和CTR的合格指标。

⑤S——秒；min——分；h——小时。

3.常用国外腐蚀试验方法简介说明：①ASTM－美国材料试验学会NACE－美国腐蚀工程师学会②腐蚀率单位换算：1g/m2·h=1.39×D×1mm/月或1g/m2·h/1.39·D=1mm/月（D－材料密度g/cm3）4．国内外常用腐蚀试验方法对照5．腐蚀试验中应注意的事项5.1 本汇编只是给出了各种腐蚀试验方法的关键要点，如了解其具体内容和要求，应参看各试验标准的原文条款。

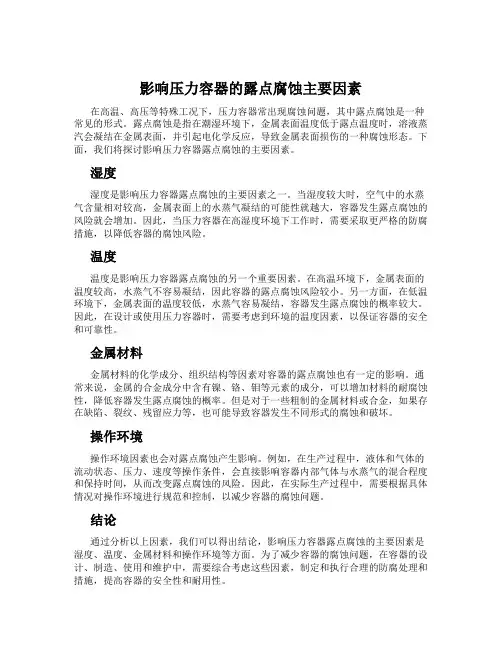

影响压力容器的露点腐蚀主要因素在高温、高压等特殊工况下，压力容器常出现腐蚀问题，其中露点腐蚀是一种常见的形式。

露点腐蚀是指在潮湿环境下，金属表面温度低于露点温度时，溶液蒸汽会凝结在金属表面，并引起电化学反应，导致金属表面损伤的一种腐蚀形态。

下面，我们将探讨影响压力容器露点腐蚀的主要因素。

湿度湿度是影响压力容器露点腐蚀的主要因素之一。

当湿度较大时，空气中的水蒸气含量相对较高，金属表面上的水蒸气凝结的可能性就越大，容器发生露点腐蚀的风险就会增加。

因此，当压力容器在高湿度环境下工作时，需要采取更严格的防腐措施，以降低容器的腐蚀风险。

温度温度是影响压力容器露点腐蚀的另一个重要因素。

在高温环境下，金属表面的温度较高，水蒸气不容易凝结，因此容器的露点腐蚀风险较小。

另一方面，在低温环境下，金属表面的温度较低，水蒸气容易凝结，容器发生露点腐蚀的概率较大。

因此，在设计或使用压力容器时，需要考虑到环境的温度因素，以保证容器的安全和可靠性。

金属材料金属材料的化学成分、组织结构等因素对容器的露点腐蚀也有一定的影响。

通常来说，金属的合金成分中含有镍、铬、钼等元素的成分，可以增加材料的耐腐蚀性，降低容器发生露点腐蚀的概率。

但是对于一些粗制的金属材料或合金，如果存在缺陷、裂纹、残留应力等，也可能导致容器发生不同形式的腐蚀和破坏。

操作环境操作环境因素也会对露点腐蚀产生影响。

例如，在生产过程中，液体和气体的流动状态、压力、速度等操作条件，会直接影响容器内部气体与水蒸气的混合程度和保持时间，从而改变露点腐蚀的风险。

因此，在实际生产过程中，需要根据具体情况对操作环境进行规范和控制，以减少容器的腐蚀问题。

结论通过分析以上因素，我们可以得出结论，影响压力容器露点腐蚀的主要因素是湿度、温度、金属材料和操作环境等方面。

为了减少容器的腐蚀问题，在容器的设计、制造、使用和维护中，需要综合考虑这些因素，制定和执行合理的防腐处理和措施，提高容器的安全性和耐用性。

压力容器用钢的硫化氢应力腐蚀随着压力容器储存介质的范围不断扩大，使压力容器的经济效益一直在不断提高，但是在实际应用过程中，压力容器设备会出现应力腐蚀的情况，通过对现有压力容器应力腐蚀所产生的原因以及性质进行分析，了解压力容器设备的工作条件以及影响因素，提出减缓设备发生应力腐蚀的措施，以及在不同环境下对压力容器用钢的选材要求，从而进一步提高压力容器的经济效益。

标签：压力容器;硫化氢;应力腐蚀高含硫天然气压力容器管道采用的材质为抗硫不锈钢，对这种压力容器的腐蚀缺陷主要表现在为均匀减薄和点蚀，对含有点蚀缺陷的管材进行强度评价，确定其管道缺陷所允许的最大操作压力，做出正确的决策，帮助管道可以继续使用，减少压力容器的运行压力，并进行相应的缺陷修复工作，才可以让压力容器的使用寿命增加，节约相应的维修成本，进而避免管道发生事故。

1压力容器应力腐蚀特征分析目前，我国很多工厂的压力容器设备已经使用很多年，因此在生产过程中往往会发生应力腐蚀开裂的现象。

应力腐蚀开裂的裂纹经常发生在焊缝、熔合以及热影响区，很多研究学者称这些焊缝裂纹为应力腐蚀裂纹。

压力容器设备所使用的材质均为低碳、低合金钢材料。

从压力容器设备所在的环境介质以及温度条件上看，压力容器设备发生应力腐蚀的关键因素为酸露点温度，再生设备表面会形成结露状态，为腐蚀因素创造腐蚀条件。

通过对压力容器设备腐蚀裂纹的部位以及扩展方向来看，裂纹发生的部位大多数为焊缝、熔合或者焊接热影响区域，裂纹会在垂直于焊缝方向进行扩展，所形成的裂纹比较短，其样式多为树枝状分叉。

由此可以说明压力容器设备的应力腐蚀开裂与设备焊接后的金属组织变化以及焊接剩余应力有着直接关系，简单来讲就是设备焊接区为应力腐蚀失效的主要部位，因此应当注重这些部位的腐蚀防护。

2钢在硫化氢环境下的腐蚀机理2.1氢鼓泡钢在HZS水溶液会发生电化学反应，反应出来活性很强的氢会向钢中渗透，在钢材内部形成氢分子，随着氢分子的不断增加，所形成的压力也会不断提高，最终导致夹杂物尖端产生鼓泡，产生氢鼓泡的主要位置为钢中夹杂物与其他炼金不连续处。

压力容器常见腐蚀破坏的机理及预防措施王岚姜德林（齐齐哈尔市特种设备检验研究所，黑龙江齐齐哈尔１６１００５）腐蚀破坏是指压力容器材料在腐蚀性介质作用下，引起容器由厚变薄或材料组织结构发生改变、机械性能降低，使压力容器承载能力不够而发生的破坏，这种破坏形式称为腐蚀破坏。

压力容器腐蚀情况比较复杂，同一种材料在不同的介质中有不同的腐蚀规律：不同材料在同一种介质中的腐蚀规律也各不相同；即使同一种材料在同一种介质中因其内部或外部条件（如材料金相组织、介质的温度、浓度和压力等）的变化，往往也表现出不同的腐蚀规律。

因此，只有了解腐蚀规律，才能正确地判断各种腐蚀的危害程度，以便采取有效的预防措施。

1压力容器腐蚀的分类１．１均匀腐蚀。

压力容器的均匀腐蚀是指容器器壁金属整个暴露表面上或者是大部分面积上产生基本相同的化学或电化学腐蚀。

遭受均匀腐蚀的容器是以金属的厚度逐渐变薄的形式导致最后破坏。

但从工程角度看，均匀腐蚀并不是威胁很大的腐蚀形式，因为容器的使用寿命可以根据简单的腐蚀试验进行估计，设计时可考虑足够的腐蚀裕度。

但是腐蚀速度与环境、介质、温度、压力等方面有关，所以每隔一定的时间需要对容器状况进行检测，否则也会产生意想不到的腐蚀破裂事故。

１．２局部腐蚀。

局部腐蚀是指材料表面的区域性腐蚀，这是一种危害性较大的腐蚀形式之一，并经常在突然间导致事故。

局部腐蚀有以下几种：（１）电偶腐蚀：只要有两种电极电位不同的金属相互接触或用导体连接，在电解质存在的情况下就有电流通过。

通常是电极电位较高的金属腐蚀速度降低甚至停止，电极电位较低的金属腐蚀速度增加，前者为阴极，后者为阳极。

（２）孔蚀：金属表面产生小孔的一种局部腐蚀。

孔蚀一般容易在静止的介质中发生，通常沿重力方向发展。

（３）选择性腐蚀：当金属合金材料与某种特定的腐蚀性介质接触时，介质与金属合金材料中的某一元素或某一组分发生反应，使材料中某一元素或某一组分被脱离出去，这种腐蚀称为选择性腐蚀。

影响压力容器的露点腐蚀主要因素压力容器是各类工业设备中常用的一种设备，广泛应用于化工、石油、医药、制药等行业。

压力容器的安全运行对生产和生命财产安全至关重要。

随着人们对安全的重视，露点腐蚀也逐渐成为压力容器使用过程中需要关注的问题。

露点腐蚀的定义露点腐蚀是指当气体中的含水量超过饱和时，水分会从气相转移到固相，而导致金属表面发生腐蚀的化学反应。

露点腐蚀通常发生在温度低于露点温度的表面上。

影响压力容器露点腐蚀的主要因素1. 金属材料露点腐蚀与金属材料的腐蚀抵抗能力有关。

某些金属材料（如铜、铝等）会因为与水分反应而形成氧化物，而金属氧化物又会在水分作用下继续腐蚀。

2. 环境露点温度越高，露点腐蚀就越不容易发生。

但是，在温度较高而加工和成型时，会在表面形成一层缺陷，使露点腐蚀容易发生。

此外，露点腐蚀也与环境传热有关。

当容器表面温度低于环境露点时，水分就会在容器表面凝结。

3. 操作条件在压力容器的操作过程中，有时需要变换处理物料的性质、温度或压力，也有可能引发露点腐蚀。

例如，当处理物质粘度较大时，较差的流动性会导致物质在容器内停留时间较长，从而使露点腐蚀区域的腐蚀发生。

4. 水分露点腐蚀的形成与环境和操作条件密切相关。

如果在容器中有较多的水分，则露点腐蚀也会明显增加。

因此，在操作过程中需要注意控制处理物料中的水分。

总结以上是影响压力容器的露点腐蚀主要因素。

了解这些因素有助于对压力容器进行更全面、更精确的预防措施。

通过进行评估、认证和监控，可以确保压力容器的安全运作，为制造商提供安心、可靠的产品，同时也促进了化工行业的可持续发展。

压力容器的腐蚀余量是怎么确定的？
腐蚀裕量应根据预期的容器寿命B和介质对金属材料的腐蚀速率K来确定，即：C2=K*B。

一般容器寿命按10年考虑，塔、反应器等按20年考虑。

腐蚀速率可从腐蚀手册、化工物性手册及国外有关资料等查取或者实际运行“挂片”试验确定。

也可参考以下参数确定：
1、腐蚀程度：无腐蚀，腐蚀速率小于0.05mm/年，腐蚀裕量为0mm；
2、腐蚀程度：轻微腐蚀，腐蚀速率0.05～0.13mm/年，腐蚀裕量为大于等于1mm；
3、腐蚀程度：有腐蚀，腐蚀速率0.13～0.25mm/年，腐蚀裕量为大于等于2mm；
4、腐蚀程度：严重腐蚀，腐蚀速率大于0.25/年，腐蚀裕量为大于等于3mm。

浅析液氨压力容器应力腐蚀及预防措施论文摘要：本文从理论和实践调查分析液氨压力容器应力腐蚀极理，并从材料选用，制造，使用等方面提出预防措施。

关键词：液氨应力腐蚀预防措施液氨的应力腐蚀开裂是液氨压力容器受拉伸应力作用而发生的脆性断裂，它是最危险的腐蚀破坏形式之一。

液氨压力容器的应力腐蚀既不是部件表面流下宏观的破坏痕迹，也不减薄容器的壁厚，只是由内表及里沿纵深方向形成裂纹，往往是缺陷还未被发现的情况下突然断裂。

液氨的应力腐蚀开裂一般可分成孕育阶段，扩展阶段和断裂阶段，在整个腐蚀过程中前两个阶段的裂纹发展较暖慢，而一旦裂纹达到或超过临界裂纹深度时，裂纹将迅速发展而产生失稳断裂。

液氨的应力腐蚀开裂的报道最早出现于美国。

1971年美国联邦运输部((FDT)召开会议指出，使用中的液氨运输槽约20- 25%发生应力腐蚀开裂。

韩国、法国、日本等国先后都有关于液氨压力容器应力腐蚀开裂的报道。

在我国，由于应力腐蚀而导致液氨压力容器破裂而发生重大事故的情况也是有报道。

1973年山东某县化肥厂盛装液氨的6． 45m，卧式液氨储罐在使用中突然发生破裂爆炸，大量液氨泄露并发生二次爆炸着火，这事故给国家和工厂造成严重损失。

事后进行检查，发现断口齐平，有旧裂纹，经分析确认是液氨压力容器的应力腐蚀开裂。

研究资料表明：液氨压力容器的应力腐蚀开裂与压力容器的材料、使用环境、制造工艺及容器的用途有关。

一般情况下，无水液氨只队钢产生轻微的均匀腐蚀。

但是，液氨压力容器在充装、排料及检查过程中容易受到空气污染，大气中的氧和二氧化碳促进了液氨的应力腐蚀，其反应如下：2NH2+CO2→NH4CO2NH2NH4CO2NH2→NH4_+CO2NH2—O2+2NH4++Fe→2Fe2++20H—+2NH3反应中产生的氨基甲酸氨对碳钢有强烈的腐蚀作用，它使钢材表面饨化膜在拉伸应力的作用下发生滑移而导致破裂，并沿着此处产生阴极型的应力腐蚀裂纹。

液氨压力容器的应力腐蚀的拉伸应力主要是焊接残余应力。
