[QC成果]确保钛锌板金属屋面施工质量

提高金属屋面系统一次验收合格率陕西建工机械施工集团有限公司延安大剧院钢结构项目部QC小组发布人：孙智军2016年3月目录一、工程概况 (2)二、QC小组成员概况 (3)三、选题理由 (5)四、现场调查 (5)五、确定目标 (7)六、分析原因 (8)七、要因确认 (9)八、制定对策 (13)九、实施对策 (15)十、效果检查 (22)十一、巩固措施 (25)十二、总结回顾及下一步打算 (25)提高金属屋面系统一次验收合格率陕建机施集团延安大剧院钢结构项目部QC小组一、工程概况延安大剧院位于延安市新区,屋盖选用：呈梯形四坡型螺栓球(部分焊接球)网架结构为主结构.延安大剧院屋面效果图金属屋面结构为直立锁边铝镁锰合金复合屋面,由底板、中间保温吸音防水透气结构层、铝镁锰面板组成,具体结构形式详见图1,整体屋面效果图详见图2,屋面设计净长度为149.4米.宽度为71米.随结构形式成四坡型屋面,坡度较大 .施工现场场地有限,铝镁锰面板现场压制的分块划分、及垂直运输;屋面屋脊、铝镁锰面板搭接处的防水等控制为重点、难点.屋面标准--剖面大样图二、QC小组成员概况1、小组简介 QC小组简介表表1.2、 QC 小 组活动计划 表2.四、现状调查调查一、我们QC小组组长任发平结合我项目部2013年在西宁承建的类似项目交工验收存在问题进行分析、发现有以下几点：1、屋面渗水;2、材料质量差;3、表面污染严重;调查二、我们QC小组成员徐晓峰在结合项目部2013年在咸阳承建的类似项目交工验收存在问题进行分析、发现有以下几点：1、个别细部施工不规范;2、屋面出现污染;3、天沟漏水3年类似项目验收存在问题调查表表3调查统计表表4.总结分析：由排列图可以看出：“屋面渗水”、“细部安装不规范”,是影响金属屋面系统一次验收合格率的 主要问题.经过对拟定问题进行数据分析：假设屋面渗水、细部安装不规范问题全部解决,合格率能达到：(115-40+33)÷115×100%=93.9%,考虑实际情况,我们将屋面渗水、细部安装不规范解决90%,那么合格率为：(115-40+33×90%)÷115×100%=91%.五、确定目标综上所述,我们设定本次课题的 目标为：金属屋面系统一次验收合格率从65.2%提高至91%.复核人：梁鹏飞 制图人：牛德安 日期：2015年8月4日图3：屋面验收质量问题排列图(%)屋面渗水细部安装不规范 材料质量不合格观感差其他活动前目标值图4：目标值与实施前合格率对比柱状图复核人：张超制图人：孙智军日期：2015年8月6日六、分析原因针对“屋面渗水”、“细部安装不规范”这两个主要问题小组进行多次讨论,广泛搜集现场工人、班组长、质量员、各级工程技术专家的意见,集思广益,相互启发、相互补充得出关联图.具体如下图复核人：张超制表人：徐晓峰制表日期：2015年8月8日七、要因确认要因确认计划表表5现场确认情况：施工现场为了加快安装进度 ,天沟分段多减少每段长度 .导致在安装过程中排水坡度难于控制,施工人员无质量意识,造成天沟积水.小组成员应进行二次深化设计.结论：要因确认方法确认内容确认标准负责人完成时间察看施工方案和施工现场屋脊、檐口等细部节点设计不符合专业性、地区性要求GB50207-2012《屋面工程质量验收规范》孙智军2015年9月25-30日现场确认情况：依据以往施工经验得知屋脊、檐口等节点设计有缺陷,再加上施工过程中的各种不按设计要求施工,导致存在漏水的隐患.小组成员很据地区实际情况,深化设计避免以往设计上的不足.结论：要因确认方法确认内容确认标准负责人完成时间观察记录和现场调查施工人员对施工工艺工序不了解考核合格100% 徐晓峰2015年8月15-21日现场确认情况：施工班组进场前要进行技术交底,让每个参与施工人员吃透、理解施工工艺和方法,加强施工责任心,提高施工质量.小组成员对施工人员现场进行技术交底,并加以考核直至理解施工工艺和施工方法.结论：非要因确认方法确认内容确认标准负责人完成时间察看施工方案和施工现场设计单块长度短,搭接接缝多容易产生渗水细化方案及设计施工图徐晓峰2015年10月1-8日经过分析验证和确认,找到了影响屋面系统一次验收合格率的几个主要因素：1、天沟分段过短,安装坡度控制难,产生积水;2、节点未依据当地现状进行二次深化设计;3、单块板过短,增大搭接次数.八、制定对策1、提出方案并确定最佳方案针对以上要因,2015年8月20日,组长任发平同志组织召开技术分析会议,运用头脑风暴法,集思广益,制定对策方案,并进行筛选对比,制定出最佳方案.见表13对策方案分析评价表表13制表: 吴东升复核：王旭日期：2015年8月20日2、针对上述确认并经验证的原因,我公司QC小组成员开会讨论,在延安大剧院钢结构工程屋面安装施工过程中采取以下对策,并制定对策表如下：对策表表14九、实施对策实施一：天沟分段过短,安装坡度控制难,产生积水措施：为了能消除天沟积水,根据延安大剧院屋面面积(纵向长度约77米;横向约171米)实际情况,总结编制施工操作工艺,具体如下：①、通过二次深化设计,对天沟处结构坡度进行调整,增大天沟板的分段尺寸,由原来的 1.5米增加为4.5米每段保证天沟坡度 ,施工过程中加强施工质量意识及时校正,减少误差积累并保证排水顺畅.②、天沟的安装及焊接方法：本项目采用2.0米米厚不锈钢天沟,两段天沟之间的连接方式为亚弧焊焊接工艺连接.天沟支托采用40*40*4方管与主檩140*80*4矩管焊接,不锈钢天沟对接前先将切割口打磨干净,对接时注意对接缝间隙不能超过1米米,可每隔10厘米点焊,检查后再进行焊接.天沟焊接时,对周围先进行预热,减少焊接的变形,减少凸起,误差控制在2米米范围内.③、天沟防腐处理：按照设计要求对天沟焊缝进行涂刷防腐剂.④、检查方法、检查数量以及允许偏差检验方法：采用10倍放大镜检查;检查数量：对接焊缝按焊缝条数抽查10%且不少于3条;不锈钢金属板天沟加工尺寸允许偏差：截面宽度允许偏差值(＋2.0米米~0米米)、截面高度允许偏差值(±2.0米米)、分段长度允许偏差值(±3.0米米)图6：天沟施工大样图实施效果：通过对天沟二次深化设计改善分段数量后施工结果检查表明,深化设计有效的消除了天沟积水现象,提高施工质量.实施二：节点未依据当地现状进行二次深化设计措施：①、设计单位对施工所在地的气候特性进行全面了解,设计出具有针对性的施工方案 ;②、对于关键部位的细部构造进行二次深化设计对各个节点的处理充分考虑施工中可能出现的各种不利因素,以构造的合理性化解雨水渗漏因素,做到防“水”于未然.③、具体以“屋脊”和“檐口”两处关键部位进行具体分析说明;A、屋脊：一般屋面板在处理屋脊节点时只是将屋脊盖板泛水通过自攻螺丝钉与屋面板肋连接,再将屋脊盖板边缘剪口下弯封住波谷空隙,这种处理办法由于螺钉直接穿透屋脊盖板及屋面板,一旦钉孔出现密封不严,雨水就会从钉孔渗漏.本项目经过深化后在屋脊两端口处增加：屋脊泡沫堵头和波谷上板,在屋面上部安装Z型镀锌折件.然后采用0.9米米铝镁锰合金板的屋脊泛水板将屋脊处封堵,屋脊泛水板固定铆钉时通过Z型镀锌折件与屋面板连接.这样即使外漏的铆钉漏水,雨水也是滴在屋面板上而不是室内,而且Z型镀锌折件及屋脊泡沫堵头均由厂家预制的定型产品,外观效果及密封效果也远远强于现场将泛水剪口下弯的方式.具体施工图详见：屋脊节点大样图图7：屋脊节点大样图B、檐口在屋面板檐口端部设通长铝合金角铝,一方面可增强板端波谷的刚度 ,另一方面可形成滴水片,使屋面雨水顺其滴入天沟,而不会渗入室内,在滴水角铝与屋面板之间,塞入与屋面板板型一致的泡沫密封条封堵,使板肋形成的缝隙能够被完全密封,防止因风吹灌入雨水.详见檐口节点大样图图8：檐口大样节点图④、质检人员严格按照规范要求进行质量监督检查,确保节点部位渗水现象发生.实施效果：通过对关键细部节点的二次深化设计既保证了细部节点的可靠连接,又防止了细部节点处渗水现象.实施三：单块板过短,增大搭接次数措施：①、改变施工方案 ,确定现场加工、现场安装工艺.②、现场调试、试生产为了更好的配合施工现场,决定将面板压型机运至施工现场进行现场出板,这样很好的解决了运输困难,只要相关设备和铝合金卷材等原料运输到现场即可.否则,加工好的面板又长又不规则,很难运输;现场出板也可以保证随时按需要的尺寸加工,尤其是特殊尺寸,无需按实际量尺加工的等待时间.现场出板将压型机安装就位后,在开工前三天就要进行试生产,反复调整面板机的参数,直到能生产出合格的面板.屋面板在现场压型和预弯,这样可以根据屋面的尺寸确定板的长度 ,并且板长可根据屋顶结构尺寸和设计要求加工,不受板材运输能力的限制,方便了现场施工,加快了施工进度 ,增加了屋面板的整体性和实用范围.同时可以使弧形的曲率半径最大限度地符合设计尺寸,使安装后的屋面曲线更加自然、流畅.③、现场加工屋面板优点：A)、可在施工现场根据工程的实际需要生产任意长度的屋面板,不受运输条件限制,从而避免屋面板的纵向搭接,减少漏水的可能性,提高屋面的整体性和美观性.B)、第一时间配合施工单位解决工程进度中出现的各类问题,保证工程质量.④、现场加工屋面板注意事项：A)、加工场地要平整、面积满足要求,出板之后要方便运输.B)、特别注意成品保护.⑤、铝镁锰合金板加工根据屋面的尺寸确定板的长度 ,为了减少面板搭接次数防止漏雨,故采用整块板铺设的方法.面板机出板方向设有若干个辊轴支架,当生产出的屋面板超过辊轴支架时,须由屋面抬板施工人员抬着向前走,直至生产出足够长的铝板,当铝板长度达到设计的板长时,停止压板并切割.面板长度宜比设计略长100米米,便于将来板端切割调整.在压型过程中防止面板打折,弯曲.确保以后锁边工序能确保质量.采用人力抬运,抬板人员从两侧抬运,间距约3米.为保护抬板人员的手不受划伤,须用胶带托住板底抬运图9：铝镁锰合金板压型施工现场⑥、铝镁锰板加工的容许误差对铝镁锰板几何尺寸的加工误差严格按照设计规范：长度加工偏差±2米米(3延米).铝镁锰板平面度不得超过0.8米米.起脊高度误差不得超过0.5米米⑦、铝镁锰金属板垂直运输由于现场加工铝镁锰合金板长度是按照图纸设计的长度进行,最大长度达到57米,单个吊车无法完成地面至屋面的材料垂直运输工作,经研究决定将采用：2台Y25D液压汽车吊同时施工完成,以达到最大利用率.详见图(7)图:10：双机台吊铝板现场实施效果：通过改变屋面板的施工工艺,既提高了安装质量,又解决了由搭接缝隙存在的渗水现象.说明措施有效100%.十、效果检查1、目标完成实施对策后,我公司组织相关人员于2015年12月5日~2016年1月15日期间,进行了第二次对整个延安大剧院镁铝锰合金屋面渗水问题进行了全面的检查,根据检查结果如下：表15序号检查项目检查点数不合格点累计频数频率(%)累计频率(%)1 屋面渗水452 2 20% 20%2 细部安装不规范25 13 10% 30%3 材料质量不合格20 3 6 30% 60%复核人：梁鹏飞 制图人：徐晓峰 日期：2016年1月19日图3：活动实施完二次检查质量问题排列图(%)屋面渗水细部安装不规范 材料质量不合格观感差其他0123497658复核人：任发平 制表人：刘贝贝 日期：2016年1月20日2、社会效益本次QC 活动目标的 实现,找准了 屋面渗水的 所在处,解决了 施工中普遍存在的 屋面渗水难题.收到建设单位和监理单位的 一致好评,同时,更加树立了 我公司的 良好形象,为公司以后的 施工提供了 有力的 保证.3、管理效益通过这次活动,提高了 成员对解决一些施工中存在问题能力和信心,也锻炼了 职工队伍,加强了 公司在这方面QC 活动的 空白,有效地提高了 公司的 整体管理水平. 4、经济效益本工程采用0.9 厚65-400型氟碳涂层铝镁锰板,现场加工、现场安装,虽然增加了 现场吊车费,但能够大 大 的 提高工程质量,并能加快施工进度 ,其综合技术经济效果较好.以本工程屋面为例加以说明：①、工期方面.按照本方案 施工,提高了 生产效率,缩短了 7天安装工期.②、质量方面.杜绝了 屋面板长途运输和现场搭接不牢,从根本上保证了 屋面板安装质量,外观达到优良.③、经济方面.通过本次QC 活动,提高金属屋面系统验收合格率,其从工期上得到了 很大 的 提升,使整个屋面系统工期提前了 7天.经济效益的91%65.2%91.3%计算方法如下：1、参与屋面施工的施工人员数量为50人,工期提前7天,每名施工人员人均工资为240元/天,故节省费用的为：50*7*240=84000元;2、汽车吊租赁费用：现场同时租赁2台25t汽车吊,每台台班费用为：2000元/台班;故节省费用为：2000*2*7=28000元合计：84000+28000=112000元详见：QC成果经济效益认证书十一、巩固措施1、坚持每周质量例会召开制度 ,对班组人员进行技术培训,提高职工的操作水平.2、屋面QC小组将本次活动的成果,在以后的施工中进一步巩固,不定期进行回访检查,确保质量,保证以在以后施工中继续推广.表17序号巩固措施责任人十二、总结回顾及下一步打算通过本次活动,从我们整个团队来说从：专业技术、创新精神、质量意识、团队合作、QC知识等几方面均有很大的进度 ,具体如下表表16：活动前后小组成员对比评价表图13 雷达图我们通过了 QC小组活动,为今后工程施工过程中的类似情况提供了可借鉴的施工经验.同时,积极开展QC小组活动,为提高企业职工的技术水平,促进企业的进步和发展、提高企业的社会信誉和公司的质量管理水平起到显著地促进作用.通过本次QC小组活动,达到预期目标,完成了本次课题任务,取得了一定的管理效益和社会效益,但还存在不足之处.“提高金属屋面室外天窗一次验收合格率”将作为下次我们QC小组的公关课题,继续深入开展QC小组活动,提高我公司的质量管理水平.。

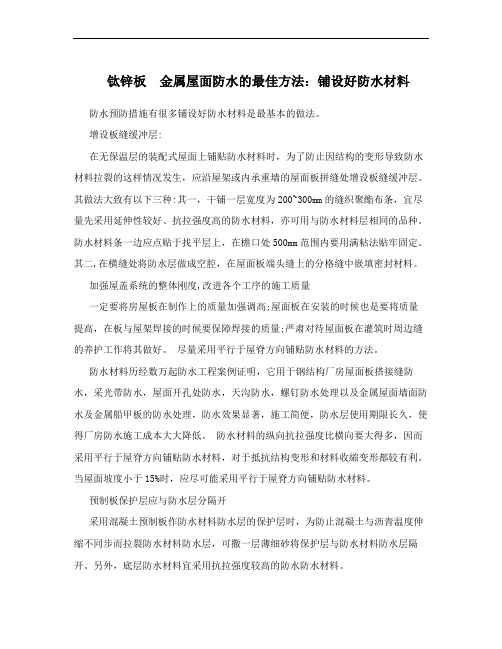

钛锌板金属屋面防水的最佳方法：铺设好防水材料防水预防措施有很多铺设好防水材料是最基本的做法。

增设板缝缓冲层:在无保温层的装配式屋面上铺贴防水材料时，为了防止因结构的变形导致防水材料拉裂的这样情况发生，应沿屋架或内承重墙的屋面板拼缝处增设板缝缓冲层。

其做法大致有以下三种:其一，干铺一层宽度为200~300mm的缝织聚酯布条，宜尽量先采用延伸性较好、抗拉强度高的防水材料，亦可用与防水材料层相同的品种。

防水材料条一边应点贴于找平层上，在檐口处500mm范围内要用满粘法贴牢固定。

其二,在横缝处将防水层做成空腔，在屋面板端头缝上的分格缝中嵌填密封材料。

加强屋盖系统的整体刚度,改进各个工序的施工质量一定要将房屋板在制作上的质量加强调高;屋面板在安装的时候也是要将质量提高，在板与屋架焊接的时候要保障焊接的质量;严肃对待屋面板在灌筑时周边缝的养护工作将其做好。

尽量采用平行于屋脊方向铺贴防水材料的方法。

防水材料历经数万起防水工程案例证明，它用于钢结构厂房屋面板搭接缝防水，采光带防水，屋面开孔处防水，天沟防水，螺钉防水处理以及金属屋面墙面防水及金属船甲板的防水处理，防水效果显著，施工简便，防水层使用期限长久，使得厂房防水施工成本大大降低。

防水材料的纵向抗拉强度比横向要大得多，因而采用平行于屋脊方向铺贴防水材料，对于抵抗结构变形和材料收縮变形都较有利。

当屋面坡度小于15%时，应尽可能采用平行于屋脊方向铺贴防水材料。

预制板保护层应与防水层分隔开采用混凝土预制板作防水材料防水层的保护层时，为防止混凝土与沥青温度伸缩不同步而拉裂防水材料防水层，可撒一层薄细砂将保护层与防水材料防水层隔开。

另外，底层防水材料宜采用抗拉强度较高的防水防水材料。

底层防水材料空铺法铺贴底层防水防水材料时，采用空铺法，即防水材料与基层仅在四周的800mm 宽度内满粘牢固，其余的部分不需要加粘结此法是综合考虑防水材料防水层的起鼓与开裂两个因素，使防水材料防水层既能适应基层的变动，防止屋面开裂;又能给基层多余水分给予一定的出路可与大气相连通，解决基层不易干燥的问题。

直立锁边钛锌板金属屋面施工工法直立锁边钛锌板金属屋面施工工法一、前言随着现代建筑技术的发展，金属屋面在建筑领域中得到广泛的应用。

直立锁边钛锌板金属屋面是一种新型的金属屋面材料，具有高强度、耐腐蚀、防水防火等特点，因此受到了越来越广泛的关注。

本文将介绍直立锁边钛锌板金属屋面施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点直立锁边钛锌板金属屋面施工工法主要有以下几个特点：1. 简单高效：施工工法简单直观，操作方便快捷，可以大大提高施工进度。

2. 无需焊接：采用了直立锁边设计，不需要进行焊接工艺，减少了施工环境对操作人员的要求。

3. 防水防火：直立锁边钛锌板金属屋面具有良好的防水和防火性能，能够有效保护建筑物和屋内设施。

4. 耐腐蚀：钛锌板具有优异的耐腐蚀性能，可以在潮湿或高氯离子、硫化物等环境中长期使用而不受损坏。

5. 美观耐用：直立锁边设计使得金属屋面的造型美观大方，并且能够增加屋面的抗风压性能，使其更加耐用。

三、适应范围直立锁边钛锌板金属屋面施工工法适用于各种建筑物的屋面构造，包括工业厂房、商业建筑、居民楼宇等。

它还可以适应不同的环境要求，例如高寒地区、潮湿地区和海岸地区等。

四、工艺原理直立锁边钛锌板金属屋面施工的原理是通过将金属板材从下至上按照顺序进行安装，通过直立锁边的设计实现板材之间的互相连接，形成一个连续的金属屋面覆盖。

其主要采取的技术措施包括：1. 制定合理的施工方案和工艺流程，确保施工工艺的顺利进行；2. 选取质量可靠的钛锌板材，确保金属屋面的使用寿命；3. 采用适当的工具和设备，提高施工效率；4. 严格控制施工质量，确保金属屋面的稳定性和密封性。

五、施工工艺直立锁边钛锌板金属屋面施工工艺主要包括以下几个阶段：1. 确定施工顺序和方向，制定好施工方案。

2. 准备施工材料和机具设备，检查其质量和性能。

3. 进行基础施工，包括打地钉、安装水泥基面等。

浅谈如何有效控制金属屋面施工质量作者：吴俊亮来源：《中国科技博览》2013年第20期[摘要]金属屋面是目前国内外体育场馆、舞台、看台、休息亭、餐厅等公共建筑经常选用的环保结构形式，应用极为广泛。

本文以扬州大学新校区图书馆铝镁锰金属屋面工程为例，从原材料质量的检查控制；本工程金属屋面关键部位施工技术控制；施工过程中的质量管理工作这三个方面对如何有效控制金属屋面施工质量提出了自己的看法和建议，具有一定的参考价值。

[关键词]有效控制金属屋面施工质量中图分类号：TU 文献标识码：A 文章编号：1009-914X（2013）20-081-011.前言金属屋面板为卷合密封式接合设计，可配合工地现场生产与设计长度相等的屋面板，安装施工后屋面无接驳口，亦无任何螺钉外露，除保证建筑物屋面外观完整性，兼备特优防水、防渗、抗雪功能。

金属屋面是日前国内外体育场馆、舞台、看台、休息亭、餐厅等公共建筑经常选用的环保结构形式。

下面以某I工程实例作一介绍。

2.工程概况某大学新校区图书馆铝镁锰金属屋面上程，工程建筑面积47313m2.钢筋混凝土框架结构，地上6层（局部7层闷顶）.地下一层网书馆投影尺寸为103.4m×98.3m，金属屋面面积约6500m2，分为A、B、C、D四个区，屋面最高标高为42.2m.A、D屋面的坡度为60度角，B、C区为弧形屋面。

屋面防水层采用直立缝咬合铝镁锰合金防水屋面板，屋面板的防水层采用直立缝铝镁锰合金屋面，屋面板的特性和普通屋面板比是耐腐蚀、抗老化、不生锈、使用年限长。

屋顶还分布着4樘24.3m×8.lm的和2.526m×24.3m的条形天窗。

屋面坡度5%。

铝镁锰合金屋面施1：内容包括铝镁锰合金屋面、铝镁锰合金屋脊、天沟及檩托、檩条等的制作、储存、运输、安装等。

3.原材料质量的检查控制现阶段常被用来做金属屋面的金属板材，有以下几种：钛锌板、铝锰镁合金板、铝板、铜板、钛合金板、镀铝锌板、不锈钢板等。

课题：攻克屋面渗漏质量通病工程名称：XXXXX有限公司XXXXXQC小组攻克屋面渗漏质量通病一、工程概况：XXXX工程，由XXX房产开发有限公司开发，XXX建筑设计院有限公司，XXXX建设有限公司承建，该工程为框架结构多层住宅房，总建筑面积㎡，半地下室，地上三层，屋面为钢筋砼坡屋面，局部为平屋面，坡面上盖青瓦。

二、QC小组概况：小组成立于2011年9月，为了不断提高施工质量，消灭屋面渗漏的质量通病，创优质目标工程，公司成立了攻关型的QC小组。

全组人员8人组成，由公司领导、项目经理、质量员、施工员、技工组成。

小组活动时间2011年9月—2011年10月。

QC小组成员情况表二、选题理由1、选题依据。

公司质量方针：重信守约、质量第一。

(1)小组对近几年来已竣工的工程进行了质量普查，屋面分项工程不同程度的渗漏占检查点数的7．2％。

(2)屋面渗漏困扰着用户，强烈希望施工企业为其提供优质工程。

(3)屋面渗漏是当前房屋建筑中最危害的质量通病，特别是该工程屋面坡度大的瓦铺盖，因此我公司决定将其定为近期主攻目标。

2、确定课题。

运用QC小组活动方法，攻克瓦屋面渗漏的质量通病。

四、内控目标：1、屋面无渗漏，工程质量确保优良，争创优质工程；2、保证项目符合要求，实测项目合格率百点控制达95％以上。

五、论证：1、公司领导高度重视，课题已。

纳入公司年、季度质量目标攻关计划；2、发挥公司技术人才的优势，成立施工专业队伍；3、专业施工队伍遵循“刚柔结合、排防并举、多道设防、综合治理、精心施工”，其合格率大于95％的目标，完全可以达到；4、《屋面工程技术规范》GB50207—94的实施并结合古典园林建筑工程验收标准为本次课题的成功提供了可靠的依据。

结论：有公司领导的高度重视，QC小组成员们的精诚团结，努力拼搏定可达标。

六、实施期限：2011年8月15日—2011年9月20日，解决屋面渗漏问题。

(一)现状分析：2011年9月我们QC小组成员分组对我公司在龙河湾中兴和苑的工程质量进行了回访调查，单独对屋面渗漏进行了统计，见屋面渗漏统计表。

确保钛锌板金属屋面施工质量汇报一、工程概况1.建筑概况本工程总体呈丁字型布局，前面是主楼，后面是裙房。

主楼地下 1 层，地上 11 层，裙房地上 3 层。

主楼地下一层是车库和设备用房，地上 1~6 层主要作为实验室、研讨室、考试中心、机房等用房，7~11 层主要作为办公室、会议室使用；裙房三层，主要作为校史展览厅、学术报告厅及信息作战综合模拟演练中心使用。

主楼正立面像一本打开的兵书，裙房屋顶造型复杂，似一枚军功章造型。

工程质量目标为“鲁班奖”。

2.工程规模3.裙房金属屋面简介综合实验演训楼裙楼工程裙楼屋面设计为金属屋面（军功章造型），水平投影面积约2200 ㎡。

金属屋面构造比较复杂，外观要求高，业主选用了钛锌板屋面系统。

钛锌板屋面系统采用 360 度锁边，有良好的延伸率和抗拉强度，可塑性好，具备轻微划痕自动愈合免维护功能，表面钝化不褪色，板材寿命相对较长，屋面系统能独立设置防水层，适用于外观造型要求高和构造复杂的金属屋面系统。

二、QC 小组概况1.QC 小组概况制表人：制表日期：2024 年 5 月 1 日2.QC 小组成员简介制表人：制表日期：2024 年 5 月 1 日3.QC 小组实施计划制表人：制表日期：2024 年 5 月 1 日三、选题理由理由之一：建筑造型独特，技术难度大本工程裙房屋面造型独特，鸟瞰图设计为军功章造型，棱角多收口多，技术难度大。

理由之二：工程使用功能要求高本工程为国家重点军队科研院校，裙房共三层，顶层为信息作战综合模拟演练中心，是重要的教学办公场所，对屋面质量要求特别突出。

理由之三：施工经验少，缺乏成熟技术钛锌板金属屋面手工制作工艺要求高，我公司施工经验较少，需要通过开展全面质量管理活动提高施工质量水平，总结施工经验。

理由之四：工程质量目标要求本工程的质量目标为：“鲁班奖”。

四、现状调查为了攻克难题，提高施工质量，我们组织 QC 小组成员于 2024 年 5 月、6 月份，对已施工的金属屋面质量情况进行了调查统计，共检查 365 个点，其中合格点 305 个，通过调查分析，对有缺陷的数据作统计表如下。
