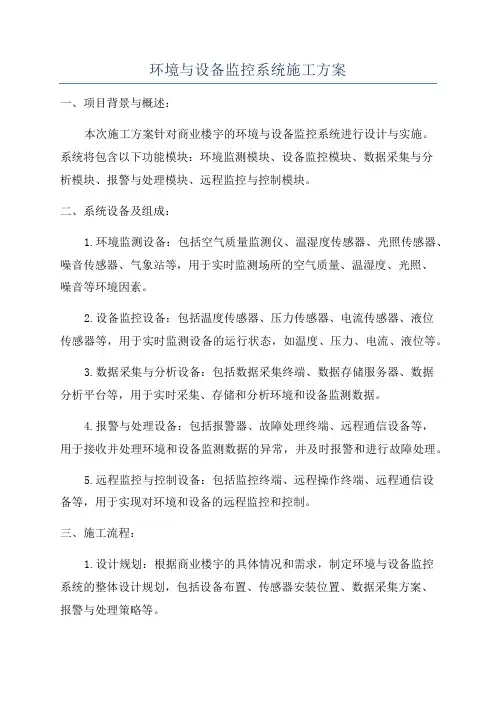

环境与设备监控系统施工方案一、项目背景与概述：本次施工方案针对商业楼宇的环境与设备监控系统进行设计与实施。

系统将包含以下功能模块：环境监测模块、设备监控模块、数据采集与分析模块、报警与处理模块、远程监控与控制模块。

二、系统设备及组成：1.环境监测设备：包括空气质量监测仪、温湿度传感器、光照传感器、噪音传感器、气象站等，用于实时监测场所的空气质量、温湿度、光照、噪音等环境因素。

2.设备监控设备：包括温度传感器、压力传感器、电流传感器、液位传感器等，用于实时监测设备的运行状态，如温度、压力、电流、液位等。

3.数据采集与分析设备：包括数据采集终端、数据存储服务器、数据分析平台等，用于实时采集、存储和分析环境和设备监测数据。

4.报警与处理设备：包括报警器、故障处理终端、远程通信设备等，用于接收并处理环境和设备监测数据的异常，并及时报警和进行故障处理。

5.远程监控与控制设备：包括监控终端、远程操作终端、远程通信设备等，用于实现对环境和设备的远程监控和控制。

三、施工流程：1.设计规划：根据商业楼宇的具体情况和需求，制定环境与设备监控系统的整体设计规划，包括设备布置、传感器安装位置、数据采集方案、报警与处理策略等。

2.设备采购：根据设计规划确定所需的监测设备、数据采集与分析设备、报警与处理设备以及远程监控与控制设备，并进行采购。

3.设备安装与接线：根据设计规划，对监测设备进行安装和接线，确保设备能够正常运行和与数据采集与分析设备连接。

4.数据采集与分析系统搭建：将数据采集终端与数据存储服务器、数据分析平台进行连接，搭建环境和设备监控数据的采集、存储和分析系统。

5.报警与处理系统搭建：将报警器与故障处理终端进行连接，设置报警和故障处理的规则，并测试系统的可靠性和有效性。

6.远程监控与控制系统搭建：将监控终端与远程操作终端进行连接，通过远程通信设备实现对环境和设备的远程监控和控制。

7.系统测试与调试：对搭建完成的环境与设备监控系统进行全面测试和调试，确保系统的稳定性和性能达到预期要求。

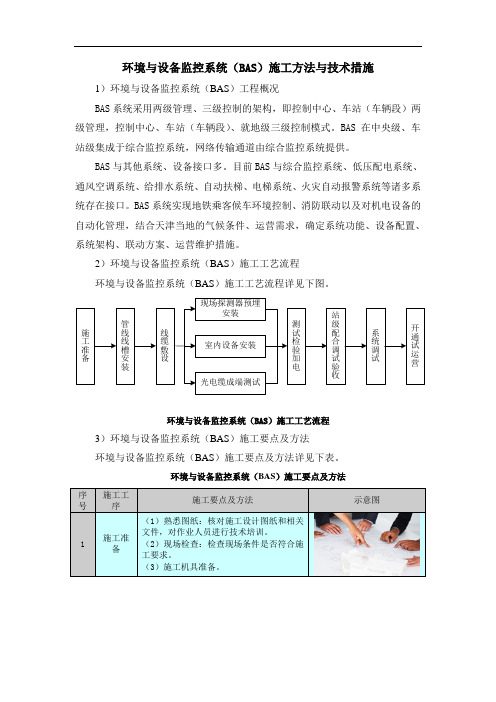

环境与设备监控系统（BAS）施工方法与技术措施1）环境与设备监控系统（BAS）工程概况BAS系统采用两级管理、三级控制的架构，即控制中心、车站（车辆段）两级管理，控制中心、车站（车辆段）、就地级三级控制模式。

BAS在中央级、车站级集成于综合监控系统，网络传输通道由综合监控系统提供。

BAS与其他系统、设备接口多。

目前BAS与综合监控系统、低压配电系统、通风空调系统、给排水系统、自动扶梯、电梯系统、火灾自动报警系统等诸多系统存在接口。

BAS系统实现地铁乘客候车环境控制、消防联动以及对机电设备的自动化管理，结合天津当地的气候条件、运营需求，确定系统功能、设备配置、系统架构、联动方案、运营维护措施。

2）环境与设备监控系统（BAS）施工工艺流程环境与设备监控系统（BAS）施工工艺流程详见下图。

施工准备管线线槽安装线缆敷设现场探测器预埋安装室内设备安装光电缆成端测试测试检验加电站级配合调试验收系统调试开通试运营环境与设备监控系统（BAS）施工工艺流程3）环境与设备监控系统（BAS）施工要点及方法环境与设备监控系统（BAS）施工要点及方法详见下表。

环境与设备监控系统（BAS）施工要点及方法序号施工工序施工要点及方法示意图1 施工准备（1）熟悉图纸：核对施工设计图纸和相关文件，对作业人员进行技术培训。

（2）现场检查：检查现场条件是否符合施工要求。

（3）施工机具准备。

序号施工工序施工要点及方法示意图2 管、槽、桥架安装根据施工图纸确定缆线防护管、槽安装位置，并测量管、槽安装长度。

确定出线盒、过线盒的数量。

按照设计要求及国家规范进行安装。

（管、槽、桥架可按照设计要求及规范与其它系统共用）3各类传感器、探测器安装（1）清点、核对：清点核对数量、规格、型号及安装附件。

（2）划线定位：用记号笔在打眼位置作好标记，并画出设备安装模板外框线。

（3）底盒安装：拧开螺帽将膨胀螺栓套入设备底盒，拧紧螺帽。

（4）探测器安装：温、湿度传感器，压力、压差传感器，流量传感器，液位传感器等各类传感器的安装。

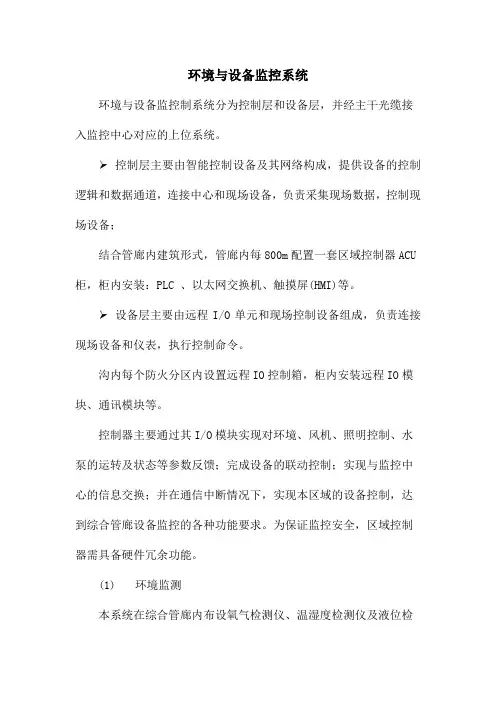

环境与设备监控系统环境与设备监控制系统分为控制层和设备层，并经主干光缆接入监控中心对应的上位系统。

➢控制层主要由智能控制设备及其网络构成，提供设备的控制逻辑和数据通道，连接中心和现场设备，负责采集现场数据，控制现场设备；结合管廊内建筑形式，管廊内每800m配置一套区域控制器ACU 柜，柜内安装：PLC 、以太网交换机、触摸屏(HMI)等。

➢设备层主要由远程I/O单元和现场控制设备组成，负责连接现场设备和仪表，执行控制命令。

沟内每个防火分区内设置远程IO控制箱，柜内安装远程IO模块、通讯模块等。

控制器主要通过其I/O模块实现对环境、风机、照明控制、水泵的运转及状态等参数反馈；完成设备的联动控制；实现与监控中心的信息交换；并在通信中断情况下，实现本区域的设备控制，达到综合管廊设备监控的各种功能要求。

为保证监控安全，区域控制器需具备硬件冗余功能。

(1)环境监测本系统在综合管廊内布设氧气检测仪、温湿度检测仪及液位检测仪，对管廊内部环境进行实时监测；同时对各类气体指标进行分析，当气体指标超过设定的阀值，对工作人员身体健康构成威胁时，在中心进行报警、同时在综合管廊内进行报警，禁止人员进入综合管廊，系统开启该区域防烟防火阀，启动风机设备进行排风。

➢温湿度监测，在每段综合管廊内两端（离通风口10米左右）设置温湿度仪，检测综合管廊内的湿度。

并经区域控制器送监控中心；➢氧气监测，在每段综合管廊内、人员出入口设置氧气检测仪，检测综合管廊内的氧气含量，并经区域控制器送监控中心；➢水位监测，每个积水坑配置一套投入式液位计，水位信号即作为排水泵控制依据，又作为爆管后的水位测量及报警，并经区域控制器送监控中心。

(2)通风控制➢正常运行状态在综合管廊正常运行状态下，综合管廊内没有人员，系统应根据综合管廊内外的温湿度情况，控制通风系统的运行。

➢维护检修状态综合管廊在需要进行维护检修时，维护检修人员需要进入综合管廊进行工作，为确保人生安全，提前开启风机，确保综合管廊内空气的新鲜度。

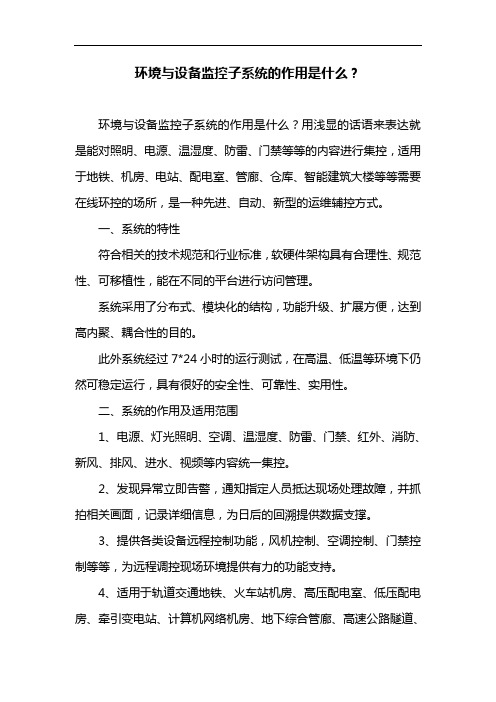

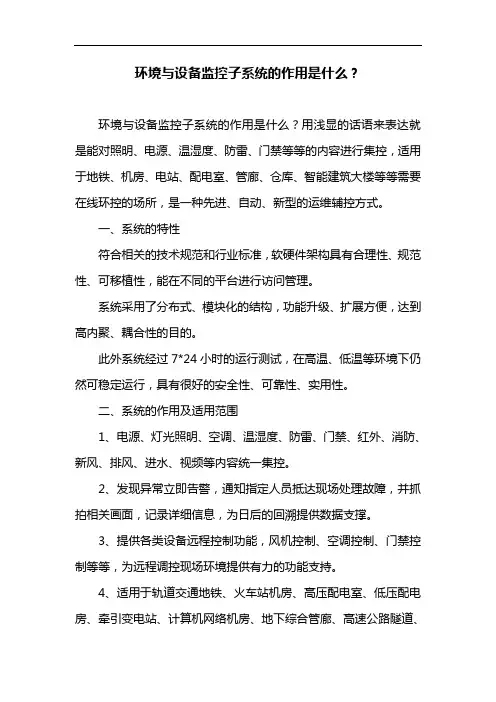

环境与设备监控子系统的作用是什么？环境与设备监控子系统的作用是什么？用浅显的话语来表达就是能对照明、电源、温湿度、防雷、门禁等等的内容进行集控，适用于地铁、机房、电站、配电室、管廊、仓库、智能建筑大楼等等需要在线环控的场所，是一种先进、自动、新型的运维辅控方式。

一、系统的特性符合相关的技术规范和行业标准，软硬件架构具有合理性、规范性、可移植性，能在不同的平台进行访问管理。

系统采用了分布式、模块化的结构，功能升级、扩展方便，达到高内聚、耦合性的目的。

此外系统经过7*24小时的运行测试，在高温、低温等环境下仍然可稳定运行，具有很好的安全性、可靠性、实用性。

二、系统的作用及适用范围1、电源、灯光照明、空调、温湿度、防雷、门禁、红外、消防、新风、排风、进水、视频等内容统一集控。

2、发现异常立即告警，通知指定人员抵达现场处理故障，并抓拍相关画面，记录详细信息，为日后的回溯提供数据支撑。

3、提供各类设备远程控制功能，风机控制、空调控制、门禁控制等等，为远程调控现场环境提供有力的功能支持。

4、适用于轨道交通地铁、火车站机房、高压配电室、低压配电房、牵引变电站、计算机网络机房、地下综合管廊、高速公路隧道、铁路洞室、智能楼宇建筑等等场所。

三、环境与设备监控子系统的意义1、一台手机、电脑就能实现远程监控站点全方位的运行情况提高运行维护的效率，节约大量的人力成本。

2、避免各类事故的扩大，有效遏制灾害的蔓延，及时制止损失，保障站点安全。

3、实现科学化、现代化的管理水平，解决诸多的弊端，实现完善、合理、有效的运维。

环境与设备监控子系统通过计算机网络、自动控制、网络通信、物联传感等技术，基于集中化、高效化的理念，形成了一套完整、可靠、准确、智能的监控系统，实现多站点、多设备、多数据的集控效果。

城市轨道交通车站设备之环境与设备监控系统随着城市发展和人口增长，城市轨道交通已经成为现代城市不可或缺的重要交通工具之一。

城市轨道交通系统的正常运行离不开各个车站的设备运行维护和监控。

在城市轨道交通车站中，设备的环境和设备监控系统对于保障乘客的安全和舒适旅行起着至关重要的作用。

环境监控城市轨道交通车站的环境监控是指对车站内部环境参数进行实时监测和控制的系统。

这些环境参数包括温度、湿度、空气质量等。

通过环境监控系统，运营管理人员可以及时了解车站内部环境的实际情况，并采取相应的措施来维护乘客的舒适度和安全性。

温度监控城市轨道交通车站的温度监控系统通常会配备有温度传感器，实时监测车站内部的温度变化。

一旦出现温度异常情况，系统会自动报警并触发相应的调节设备，保障乘客在车站内部的舒适度。

湿度监控湿度是影响空气质量和乘客舒适度的重要因素之一。

城市轨道交通车站的湿度监控系统通过湿度传感器实时监测车站内部的湿度变化，帮助管理人员及时调节车站内部的湿度，提升乘客的出行体验。

空气质量监控城市轨道交通车站内部的空气质量直接影响到乘客的健康和安全。

因此，空气质量监控系统是车站环境监控系统中至关重要的一部分。

通过空气质量传感器，系统可以监测车站内部的空气质量指标，如二氧化碳浓度、PM2.5等，及时发现空气污染问题并采取措施改善。

设备监控系统除了环境监控，城市轨道交通车站的设备监控系统也是非常重要的一部分。

设备监控系统主要用于监测和管理各种设备的运行状态，包括电梯、自动扶梯、安全门等。

通过设备监控系统，管理人员可以实时监测设备的运行情况，及时发现故障并进行维修保养，保障设备的正常运行以及乘客的安全。

电梯监控城市轨道交通车站内部一般会设有多部电梯，方便乘客快速到达不同层级。

电梯监控系统通过监测电梯的运行状态、负载情况等参数，及时发现电梯故障，保障乘客的出行安全。

自动扶梯监控自动扶梯在城市轨道交通车站中也是不可或缺的设备之一。

通过自动扶梯监控系统，管理人员可以实时监测自动扶梯的运行状态，保障其正常运行，减少故障发生对乘客出行的影响。

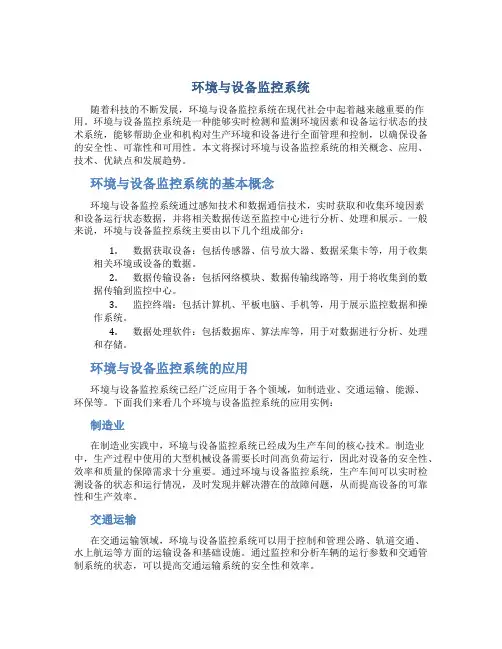

环境与设备监控系统随着科技的不断发展，环境与设备监控系统在现代社会中起着越来越重要的作用。

环境与设备监控系统是一种能够实时检测和监测环境因素和设备运行状态的技术系统，能够帮助企业和机构对生产环境和设备进行全面管理和控制，以确保设备的安全性、可靠性和可用性。

本文将探讨环境与设备监控系统的相关概念、应用、技术、优缺点和发展趋势。

环境与设备监控系统的基本概念环境与设备监控系统通过感知技术和数据通信技术，实时获取和收集环境因素和设备运行状态数据，并将相关数据传送至监控中心进行分析、处理和展示。

一般来说，环境与设备监控系统主要由以下几个组成部分：1.数据获取设备：包括传感器、信号放大器、数据采集卡等，用于收集相关环境或设备的数据。

2.数据传输设备：包括网络模块、数据传输线路等，用于将收集到的数据传输到监控中心。

3.监控终端：包括计算机、平板电脑、手机等，用于展示监控数据和操作系统。

4.数据处理软件：包括数据库、算法库等，用于对数据进行分析、处理和存储。

环境与设备监控系统的应用环境与设备监控系统已经广泛应用于各个领域，如制造业、交通运输、能源、环保等。

下面我们来看几个环境与设备监控系统的应用实例：制造业在制造业实践中，环境与设备监控系统已经成为生产车间的核心技术。

制造业中，生产过程中使用的大型机械设备需要长时间高负荷运行，因此对设备的安全性、效率和质量的保障需求十分重要。

通过环境与设备监控系统，生产车间可以实时检测设备的状态和运行情况，及时发现并解决潜在的故障问题，从而提高设备的可靠性和生产效率。

交通运输在交通运输领域，环境与设备监控系统可以用于控制和管理公路、轨道交通、水上航运等方面的运输设备和基础设施。

通过监控和分析车辆的运行参数和交通管制系统的状态，可以提高交通运输系统的安全性和效率。

能源环境与设备监控系统也可应用于能源领域，如电力、石油和天然气等行业。

通过实时监测和分析电网状态和各种电力设备的运行情况，能够提高能源系统的能源效率和稳定性。

附件：1、2号线环境与设备监控BAS系统应用技术标准（KY/JB/YS/03）总则为确保北京地铁1、2号线环境与设备监控系统安全、可靠运行，实现系统设计功能，设备运行标准化、规范化，特制订本技术标准。

《1、2号线环境与设备监控BAS系统应用技术标准》（以下简称《技术标准》）是针对1、2号线环境与设备监控系统的设备使用而制定的，适用于客运公司对设备的操作、使用和管理。

它是北京地铁客运公司1、2号线环境与监控系统在设备运行、使用操作和管理的技术依据，随着设备运行变化将适时进行修订。

本标准的解释权及编制修订在客运公司技术科。

本标准自颁布之日起执行。

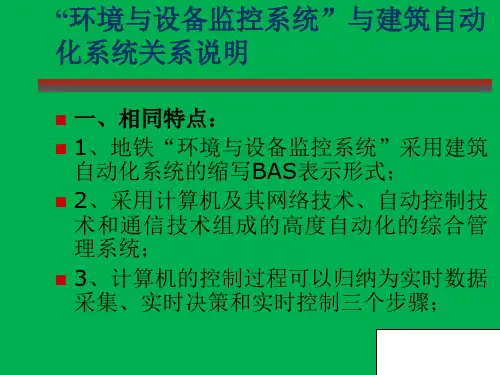

1. 环境与设备监控系统概述1.1 车站环境与设备监控系统（BAS）是利用计算机网络和分布式控制系统，对分布在车站各处的通风、给排水设备、照明设备等车站设备，实现集中监视、管理和分散控制的自动化系统。
