第4章 集成运算放大电路自测题一、选择合适答案填入空内。
(1)集成运放电路采用直接耦合方式是因为( C )。
A.可获得很大的放大倍数B.可使温漂小C.集成工艺难于制造大容量电容 (2)通用型集成运放适用于放大( B )。
A.高频信号B.低频信号C.任何频率信号 (3)集成运放制造工艺使得同类半导体管的( C )。
A.指标参数准确B.参数不受温度影响C.参数一直性好 (4)集成运放的输入级采用差分放大电路是因为可以( A )。
A.减小温漂 B.增大放大倍数 C.提高输入电阻(5)为增大电压放大倍数,集成运放的中间级多采用( A )。
A.共射放大电路 B.共集放大电路 C.共基放大电路二、判断下列说法是否正确，用“√”和“×”表示判断结果。
(1)运放的输入失调电压U IO 是两输入端电位之差。
( × ) (2)运放的输入失调电流I IO 是两输入端电流之差。
( √ )(3)运放的共模抑制比cdCMR A A K =。
( √ ) (4)有源负载可以增大放大电路的输出电流。
( √ )(5)在输入信号作用时，偏置电路改变了各放大管的动态电流。
( × ) 三、电路如图T4.3 所示，已知β1＝β2＝β3= 100 。
各管的U BE 均为0.7V , 试求I C 2的值。
解：分析估算如下：21100CC BE BE R V U U I A Rμ--==00202211B B B B I I I I ββββ++==++；0202()1R B B B I I I I ββββ+=+=++图T4.322021C B B I I I ββββ+==⋅+。
比较上两式，得 2(2)1002(1)C R R I I I A ββμβββ+=⋅≈=+++四、电路如图T4.4所示。
图T4.4(1)说明电路是几级放大电路，各级分别是哪种形式的放大电路（共射、共集、差放… … ）;(2)分别说明各级采用了哪些措施来改善其性能指标（如增大放大倍数、输入电阻… … ）。
第4章自测题、习题解答自测题4一、选择1.集成运放的输出级一般采用（）。
A. 共基极电路B. 阻容耦合电路C. 互补对称电路2.集成运放的中间级主要是提供电压增益，所以多采用（）。
A. 共集电极电路B. 共发射极电路C. 共基极电路3．集成运放的输入级采用差分电路，是因为（）。
A. 输入电阻高B. 差模增益大C. 温度漂移小4．集成运放的制造工艺，使得相同类型的三极管的参数（）。
A 受温度影响小 B. 准确性高 C. 一致性好5．集成运放中的偏置电路，一般是电流源电路，其主要作用是（）。
A. 电流放大B. 恒流作用C. 交流传输。
解：1、C 2、B 3、C 4、C 5、B二、判断1．运放的有源负载可以提高电路的输出电阻（）。
2．理想运放是其参数比较接近理想值（）。
3．运放的共模抑制比K CMR越高，承受共模电压的能力越强（）。
4．运放的输入失调电压是两输入端偏置电压之差（）。
5．运放的输入失调电流是两输入端偏置电流之差（）。
解：1、×2、×3、√4、√5、√三、选择现有如下类型的集成运放，根据要求选择最合适的运放：①．通用型②. 高阻型③. 低功耗型④. 高速型⑤. 高精度⑥. 大功率型⑦. 高压型。
1．作视频放大器应选用。
2．作内阻为500KΩ信号源的放大器应选用。
3．作卫星仪器中的放大器应选用。
4．作心电信号（？左右）的前置放大器应选用。
5．作低频放大器应选用。
作输出电流为4A的放大器应选用。
解：1、④ 2、② 3、③ 4、⑤ 5、① 6、⑥习题44．1通用型集成运算放大器一般由哪几个部分组成？每一部分常采用哪种基本电路？对每一基本电路又有何要求？ 解：通用型集成运算放大器一般由输入级、中间级、输出级组成。
输入级采用差动放大电路，输入级要求尽量减小温度漂移。
中间级采用共射放大电路，要求提供较高的电压放大倍数。
输出级采用共集接法，互补对称电路，要求输出电阻要小。
4．2某一集成运算放大器的开环增益A od = 100dB ，差模输入电阻r i d = 5M Ω, 最大输出电压的峰─峰值为U OPP =±14V 。
第4章 集成运算放大电路一 填空题1、集成运放内部电路通常包括四个基本组成部分,即、、和。
2、为提高输入电阻，减小零点漂移，通用集成运放的输入级大多采用_________________电路；为了减小输出电阻，输出级大多采用_________________ 电路。
3、在差分放大电路发射极接入长尾电阻或恒流三极管后，它的差模放大倍数将 ud A ，而共模放大倍数将 ，共模抑制比将 。
uc A CMR K 4、差动放大电路的两个输入端的输入电压分别为和，则差mV 8i1-=U mV 10i2=U 模输入电压为 ，共模输入电压为 。
5、差分放大电路中，常常利用有源负载代替发射极电阻，从而可以提高差分放大电e R 路的 。
6、工作在线性区的理想运放，两个输入端的输入电流均为零，称为虚______；两个输入端的电位相等称为虚_________；若集成运放在反相输入情况下，同相端接地，反相端又称虚___________；即使理想运放器在非线性工作区，虚_____ 结论也是成立的。
7、共模抑制比K CMR 等于_________________之比，电路的K CMR 越大，表明电路__________越强。
答案：1、输入级、中间级、输出级、偏置电路；2、差分放大电路、互补对称电路；3、不变、减小、增大；4、-18mV, 1mV ；5、共模抑制比；6、断、短、地、断；7、差模电压放大倍数与共模电压放大倍数,抑制温漂的能力。
二 选择题1、集成运放电路采用直接耦合方式是因为_______。
A ．可获得很大的放大倍数B .可使温漂小C .集成工艺难以制造大容量电容2、为增大电压放大倍数，集成运放中间级多采用_______。
A . 共射放大电路 B. 共集放大电路 C. 共基放大电路3、输入失调电压U IO 是_______。
A .两个输入端电压之差B .输入端都为零时的输出电压C .输出端为零时输入端的等效补偿电压。

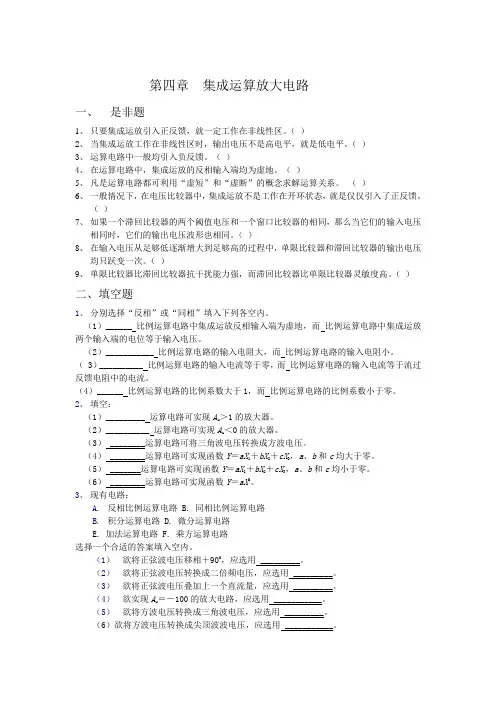

第四章集成运算放大电路一、是非题1、只要集成运放引入正反馈，就一定工作在非线性区。
（）2、当集成运放工作在非线性区时，输出电压不是高电平，就是低电平。
（）3、运算电路中一般均引入负反馈。
（）4、在运算电路中，集成运放的反相输入端均为虚地。
（）5、凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系。
（）6、一般情况下，在电压比较器中，集成运放不是工作在开环状态，就是仅仅引入了正反馈。
（）7、如果一个滞回比较器的两个阈值电压和一个窗口比较器的相同，那么当它们的输入电压相同时，它们的输出电压波形也相同。
（）8、在输入电压从足够低逐渐增大到足够高的过程中，单限比较器和滞回比较器的输出电压均只跃变一次。
（）9、单限比较器比滞回比较器抗干扰能力强，而滞回比较器比单限比较器灵敏度高。
（）二、填空题1、分别选择“反相”或“同相”填入下列各空内。
（1）______ 比例运算电路中集成运放反相输入端为虚地，而比例运算电路中集成运放两个输入端的电位等于输入电压。
（2）___________ 比例运算电路的输入电阻大，而比例运算电路的输入电阻小。
（ 3）__________ 比例运算电路的输入电流等于零，而比例运算电路的输入电流等于流过反馈电阻中的电流。
（4）______ 比例运算电路的比例系数大于1，而比例运算电路的比例系数小于零。
2、填空：（1）_________ 运算电路可实现A u＞1的放大器。
（2）__________ 运算电路可实现A u＜0的放大器。
（3） ________运算电路可将三角波电压转换成方波电压。
（4） ________运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均大于零。
（5） _______运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均小于零。
（6） ________运算电路可实现函数Y＝aX2。
3、现有电路：A.反相比例运算电路B. 同相比例运算电路B.积分运算电路 D. 微分运算电路E. 加法运算电路F. 乘方运算电路选择一个合适的答案填入空内。
第4章集成运算放大电路的思考与练习及答案1、如图4-1所示，已知，当输入电压i 100mV u =时要求输出电压o 5V u =-，求电阻R的大小。
图4-1计算1题图解：由已知得：;100100.25Fo i i F o R u u R u mVR R k k u V=-∴=-=-⨯Ω=Ω- 2、电路如图4-2所示，集成运放输出电压的最大幅值为15V ±，求输入电压i u 分别为100mV 和1V 时输出电压o u 的值；i u 的最大输入值是多少？3、图4-2计算2题图解：由图4-2所示可得：Fo i 11R u u R =+（当i 100u mV =时：F o i 1200(1(1)100 2.110R k u u mV V R k Ω=+=+⨯=Ω当i 1u V =时，计算可得：F o i 1200(1)(1)12110R k u u V V R k Ω=+=+⨯=Ω因为集成运放输出电压的最大幅值为15V ±，所以当i 1u V =时，o 15u V =。
max max F 1150.71200(1)(1)10o i u Vu V R k k R ===Ω++Ω3、某运算放大器构成的电路如图4-3所示，116R k =Ω，1223R R k ==Ω。
试求：输出电压o u 与i1u 、i2u 的关系表达式；u 图4-3计算3题图解：（1）由虚短和虚断得：oi1i211122000u u u R R R ---+=，故22o i1i2i1i2i1i21112331632R R k k u u u u u u u R R k k ΩΩ=--=--=--ΩΩ4、某运放电路如图4-4所示，已知122k R R ==Ω，F 18k R =Ω，318k R =Ω，i 1V u =，求o u 。
u iu o图4-4计算4题图解根据虚断，由图可得：o 11u R R R u F +=-；iu R R R u 323+=+又根据虚短，有：+-=u u ，所以：iF u R R R u R R R 323o 11+=+iF u R R R R R u 3231o 1+⎪⎪⎭⎫ ⎝⎛+=代入已知数据得：V V k k k k k u R R R R R u i F 9118218218113231o =⨯Ω+ΩΩ⎪⎭⎫ ⎝⎛ΩΩ+=+⎪⎪⎭⎫ ⎝⎛+=5、电路如图4-5所示，由运算放大器构成的两级电路，已知120R k =Ω,F 120R k =Ω,110i u mV =,28i u mV =求：输出电压o u的大小。
