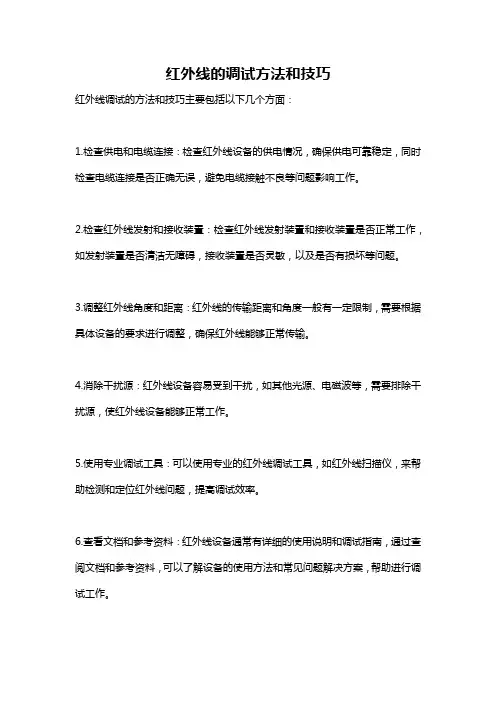

红外线的调试方法和技巧
红外线调试的方法和技巧主要包括以下几个方面：
1.检查供电和电缆连接：检查红外线设备的供电情况，确保供电可靠稳定，同时检查电缆连接是否正确无误，避免电缆接触不良等问题影响工作。
2.检查红外线发射和接收装置：检查红外线发射装置和接收装置是否正常工作，如发射装置是否清洁无障碍，接收装置是否灵敏，以及是否有损坏等问题。
3.调整红外线角度和距离：红外线的传输距离和角度一般有一定限制，需要根据具体设备的要求进行调整，确保红外线能够正常传输。
4.消除干扰源：红外线设备容易受到干扰，如其他光源、电磁波等，需要排除干扰源，使红外线设备能够正常工作。
5.使用专业调试工具：可以使用专业的红外线调试工具，如红外线扫描仪，来帮助检测和定位红外线问题，提高调试效率。
6.查看文档和参考资料：红外线设备通常有详细的使用说明和调试指南，通过查阅文档和参考资料，可以了解设备的使用方法和常见问题解决方案，帮助进行调试工作。
7.多方位综合考虑：在调试过程中，需要结合具体的场景和应用需求，综合考虑设备的布局、环境因素等因素，进行适当的调整和优化。
通过以上的方法和技巧，可以有效地进行红外线设备的调试工作，确保其正常运行并满足实际应用需求。

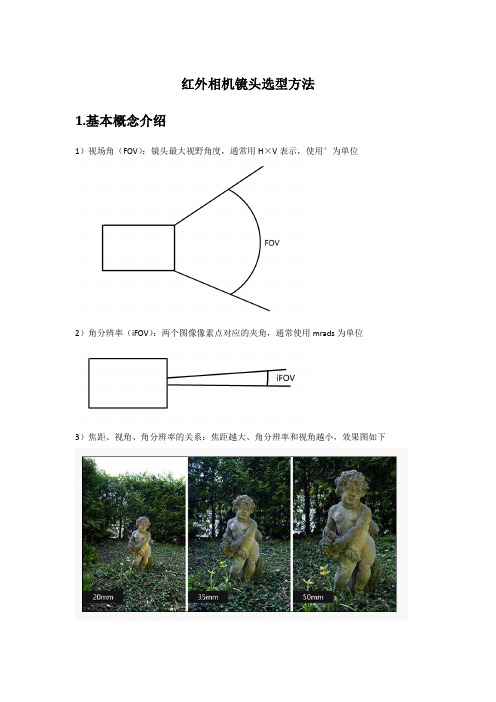

红外相机镜头选型方法1.基本概念介绍1）视场角（FOV）：镜头最大视野角度，通常用H×V表示，使用°为单位2）角分辨率（iFOV）：两个图像像素点对应的夹角，通常使用mrads为单位3）焦距、视角、角分辨率的关系：焦距越大、角分辨率和视角越小，效果图如下2.计算方法1）原则：a.被测物体至少大于2像素, 最好大于10像素b.在满足a的基础上，视场角越大越好c.如遇特殊情况，用户要求被拍摄物体占屏幕比例，则按照用户要求计算2）例子：需求：电力巡线拍摄，要求10米外，拍清电力线，电力线线缆最小直径为20mm左右。
计算过程：1.根据附录如果选择19mm，640×512分辨率的型号查阅附件，相应视场角为32°×26°，角分辨率为0.895mrads。
电力线所占视场角度为:20mm/10m = 2 mrads占用像素数量：2/0.895 = 2.23像素满足原则a的要求2.根据附录选择13mm，640×512分辨率的型号查阅附件，相应视场角为45°×37°，角分辨率为1.308mrads。
电力线所占视场角度为：5mm/20m = 0.25 mrads占用像素数量：2/1.308 = 1.52像素不满足原则a的要求因此，选择19mm的型号。
实际测量时，仅能看到2像素的电线，因此用户体验还是比较差的。
附录：Tau2镜头参数列表1）镜头焦距有：6.8mm、7.5mm、9.0mm、13mm、19mm五种2）镜头焦距对应的视场角和角分辨率见附件：FLIR_Tau2_Familylens selection.pdf。
红外相机的分类以红外相机的分类为标题，我们来探讨一下红外相机的不同类型及其特点。
一、按照应用领域分类1. 工业红外相机：主要应用于工业领域，用于检测和监测设备或产品的温度分布情况。
工业红外相机通常具有高精度、高灵敏度和高帧率的特点，能够实时监测温度变化，并生成相应的热图。
通过工业红外相机，工程师可以快速发现设备故障或异常情况，进行及时维修和调整，提高工作效率和产品质量。
2. 安防红外相机：主要应用于安防领域，用于监控和保护建筑物、公共场所和重要设施的安全。
安防红外相机具有夜视功能，能够在低光环境下进行监控，并通过红外辐射检测人体或物体的活动。
安防红外相机还可以配合人脸识别技术，提高安全性和识别准确率。
3. 医疗红外相机：主要应用于医疗领域，用于医学影像和疾病诊断。
医疗红外相机可以通过检测人体表面的红外辐射，获取人体的温度分布情况，并生成热图。
医生可以通过热图来判断患者是否存在体温异常或炎症情况，辅助诊断和治疗。
二、按照工作原理分类1. 热成像红外相机：利用热辐射原理，通过测量物体表面的红外辐射能量来获取温度分布情况。
热成像红外相机通常采用微波红外探测器，可以实时监测温度变化，并将其转化为可见图像显示。
2. 红外线摄像头：利用红外线传感器，通过检测物体发出的红外线信号来实现成像。
红外线摄像头通常具有较高的分辨率和灵敏度，可以在暗光环境下进行拍摄，并显示红外线图像。
三、按照成像方式分类1. 扫描式红外相机：采用扫描方式，通过逐行扫描获取红外图像。
扫描式红外相机具有较高的分辨率和灵敏度，能够实时监测温度变化，并生成高质量的热图。
2. 矩阵式红外相机：采用矩阵式探测器，可以同时获取多个像素点的红外图像。
矩阵式红外相机具有较高的帧率和空间分辨率，适用于快速动态场景的监测和拍摄。
3. 双波段红外相机：同时具备长波红外和短波红外成像功能，可以获取更丰富的红外信息。
双波段红外相机通常具有较高的灵敏度和分辨率，适用于复杂环境下的监测和诊断。
红外热像仪选型及图像调试标准目次1红外热像仪基本概念 (3)2红外热像仪成像原理 (4)2.1红外探测器成像原理 (4)2.2硬件设计原理 (5)2.3软件设计原理 (6)3红外图像调校标准 (7)3.1非均匀性校正（NUC） (7)3.2图像增强 (9)3.3鬼影（Ghost） (10)3.4坏点(Bad Pixels) (10)3.5对比度 (11)3.6锅盖 (12)3.7补偿（Calibration） (12)3.8本底图像 (12)3.9自适应动态范围压缩（AGC） (13)3.10图像细节增强（DDE） (13)3.113D DNR数字降噪 (13)4红外镜头选型 (14)4.1光学镜头常用的材料 (14)4.2红外光学镜片材料选型 (14)4.3红外镜头选型 (15)5红外探测器选型 (17)5.1制冷型探测器类型 (18)5.2制冷探测器场景应用 (23)5.3非制冷型探测器类型 (24)5.4非制冷型探测器封装类型 (25)6红外热像仪关键参数选型 (28)6.1焦距 (28)6.2视场角 (28)6.3响应率 (29)6.4响应时间 (29)6.5噪声 (30)6.6噪声等效功率NEP (30)6.7信噪比 (30)6.8噪声等效温差（NETD） (30)6.9最小可分辨温差（MRTD） (30)6.10探测率 (31)6.11帧率 (31)6.12空间分辨率 (31)7总结 (31)7.1红外热成像优势 (31)7.2红外热像仪应用 (32)7.3红外热成像探测器的技术趋势 (34)1红外热像仪基本概念红外热成像技术是一种通过利用物体表面的热辐射来识别物体表面温度分布的检测技术，它通过红外探测器将光信号转化为电信号，再经过处理后转化为热像图，以便人们观察。
红外辐射是一种电磁波辐射。
它的波长介于可见光和微波之间，通常被分为近红外、短波红外、中波红外和长波红外及远红外区域。
a）近红外辐射波段：0.78-1微米b）短波红外辐射波段：1-3微米c）中波红外辐射波段：3-5微米d）长波红外辐射波段：8-14微米e）远红外波段：14-1000微米图1红外光谱波长图红外热像仪由红外光学镜头、红外探测器、信号处理器和图像处理器等组成。
红外摄像机红外摄像机是一种利用红外线技术进行监控和录像的摄像设备，广泛应用于安防领域。
它利用红外线能够穿透雾、雨、烟尘等大气污染物的特性，能够在夜间或者低照度环境下进行有效的监控工作。
红外摄像机通过接收红外线辐射来拍摄照片或者录制视频，而人眼无法察觉到红外线的存在，所以在红外摄像机拍摄下的画面中，人和物体会呈现出一种特殊的色调。
这也是为什么在电影或者电视剧中，夜间的画面经常呈现出蓝色或者绿色的原因之一。
红外摄像机主要有两种类型：主动式红外摄像机和被动式红外摄像机。
主动式红外摄像机通过发射红外线辐射来照亮目标，然后利用其反射回来的红外线来进行拍摄或者录像。
被动式红外摄像机则是通过接收来自红外感应器的红外辐射来进行拍摄或者录像。
红外摄像机的应用领域非常广泛，包括但不限于以下几个方面：1. 安防监控：红外摄像机可以在夜间或者低照度环境下对建筑物、公共场所、道路等进行监控。
由于其能够穿透大气污染物，所以在雾霾天气下仍然可以保持清晰的画面。
2. 交通监控：红外摄像机可以在夜间对交通路口、高速公路等进行监控，保证行车安全。
3. 军事和安全监测：红外摄像机可以用于军事领域，监测战场情况，也可以用于边境线监测，发现并预防潜在的安全威胁。
4. 环境监测：红外摄像机可以用于环境监测，如火灾监测、温度检测等。
5. 工业检测：红外摄像机可以用于工业领域，检测设备的温度和运行状态，及时发现问题并预防故障。
红外摄像机的选择和安装需要注意以下几点：1. 摄像机性能：选择具有高分辨率、高灵敏度和良好的图像质量的摄像机，以保证监控画面的清晰度。
2. 视角和焦距：根据需要选择合适的视角和焦距，以保证监控画面能够覆盖到关键区域。
3. 安装位置：根据监控需求和环境特点选择合适的安装位置，以确保监控范围的完整性。
4. 光线条件：红外摄像机适用于夜间或者低照度环境，但也需要考虑周围光线的情况，避免强光或者反光对监控画面的影响。
红外摄像机的发展趋势是高清晰度、多功能和智能化。

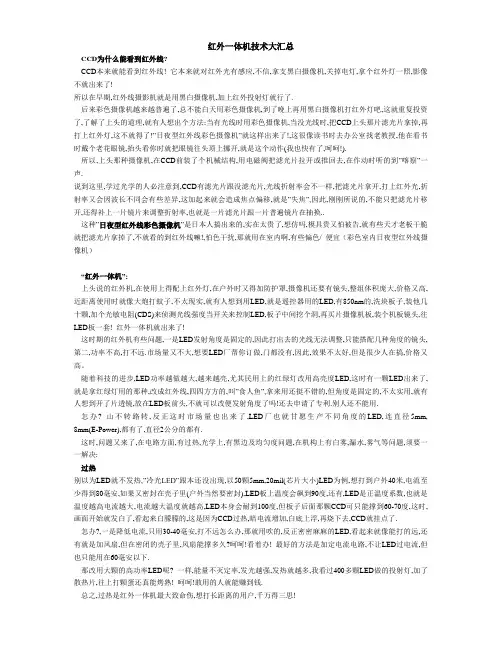

红外一体机技术大汇总CCD为什么能看到红外线?CCD本来就能看到红外线! 它本来就对红外光有感应,不信,拿支黑白摄像机,关掉电灯,拿个红外灯一照,影像不就出来了!所以在早期,红外线摄影机就是用黑白摄像机,加上红外投射灯就行了.后来彩色摄像机越来越普遍了,总不能白天用彩色摄像机,到了晚上再用黑白摄像机打红外灯吧,这就重复投资了,了解了上头的道理,就有人想出个方法:当有光线时用彩色摄像机,当没光线时,把CCD上头那片滤光片拿掉,再打上红外灯,这不就得了!”日夜型红外线彩色摄像机”就这样出来了!,这很像读书时去办公室找老教授,他在看书时戴个老花眼镜,抬头看你时就把眼镜往头顶上挪开,就是这个动作(我也快有了,呵呵!).所以,上头那种摄像机,在CCD前装了个机械结构,用电磁阀把滤光片拉开或推回去,在作动时听的到”喀察”一声.说到这里,学过光学的人必注意到,CCD有滤光片跟没滤光片,光线折射率会不一样,把滤光片拿开,打上红外光,折射率又会因波长不同会有些差异,这加起来就会造成焦点偏移,就是”失焦”,因此,刚刚所说的,不能只把滤光片移开,还得补上一片镜片来调整折射率,也就是一片滤光片跟一片普遍镜片在抽换..这种”日夜型红外线彩色摄像机”是日本人搞出来的,实在太贵了,想仿吗,模具贵又怕被告,就有些天才老板干脆就把滤光片拿掉了,不就看的到红外线嘛!,怕色干扰,那就用在室内啊,有些偏色/ 便宜（彩色室内日夜型红外线摄像机）“红外一体机”:上头说的红外机,在使用上得配上红外灯,在户外时又得加防护罩,摄像机还要有镜头,整组体积庞大,价格又高,近距离使用时就像大炮打蚊子,不太现实,就有人想到用LED,就是遥控器用的LED,有850nm的,洗块板子,装他几十颗,加个光敏电阻(CDS)来侦测光线强度当开关来控制LED,板子中间挖个洞,再买片摄像机板,装个机板镜头,往LED板一套! 红外一体机就出来了!这时期的红外机有些问题,一是LED发射角度是固定的,因此打出去的光线无法调整,只能搭配几种角度的镜头,第二,功率不高,打不远.市场量又不大,想要LED厂帮你订做,门都没有,因此,效果不太好,但是很少人在搞,价格又高。
红外摄像机五种类型以及常见技术调试
当今，各行各业消费者的安防意识有所增加，而我国安防行业迎来全新发展。
对于安防监控而言，仅仅是白天的实时监控已经无法满足人们的需求，而全天候无缝隙的安防监控系统则得到了更多工程商和客户的青睐。
红外摄像机五种类型
红外技术在1800年被英国天文学家Herschel发现之后，就被越来越多的科学家在研究如何在各种场合的应用，其中主动红外摄像技术在安防监控中的应用经过近二十多年的快速发展技术上都较为成熟。
红外摄像机在以迅雷不及掩耳之势发展壮大的同时，产品类型也在不断多样化，应用领域也在进一步拓展。
归纳起来有以下几种类型：
第一、已经淘汰的卤素灯红外摄像机：卤素灯的发光功率非常强大，当然耗电量以及发热也会相对比较大，成本比较高，它的致命缺点是体积大、散热不充分，寿命非常短，一般都在一千小时以内，而且红暴现象特别严重，故不适合用于民用夜视监控方面。
卤素灯红外摄像机因功率大且有滤光片光热转换，所以发热问题尤其严重，维护成本较高、寿命短。
第二、LED红外摄像机：LED红外灯是由一定数目的红外发光二极管组成
发光体。
红外发射二极管由红外辐射效率高的材料(常用砷化镓GaAs)制成PN结，外加正向偏置电压向PN结注入电流激发红外光，光谱功率分布为中心波长830~950nm，半峰带宽约40nm左右，它是窄带分布，为CCD摄像机可感受的范围。
LED红外摄像机一般适用于10~100米中短距离，市场占有率最高，但是存在光照不均匀问题，主要适合于楼道、大厅、仓库等室内及建筑物外围、小区周界、道路等中短距离监控。
第三、LED阵列式红外摄像机：阵列式红外灯的内核为发光二极管阵列(LEDArray)，与传统的LED相比具有以下优点：1、亮度高，单LEDArray的输出约为1W~30W，亮度约是常规单LED的输出5~15mW的数十倍，所以射距远;2、电-光转换效率高，普通红外LED的电光转换效率仅为10%左右，而LEDArray电光转换效率提升为25%左右;3、体积小，LEDArray技术将发光单元高度集成，在相同亮度指标下比普通LED红外灯产品体积小很多;4、寿命长，LEDArray的寿命为50，000h，比普通LED寿命高得多。
阵列式红外灯产品有一个明显的不足，即;;偏心现象;;。
由于其发光角度可达到120-180度，因此必须通过透镜来缩小送光角度，以配合摄像机镜头，这样不可避免的很多光就偏离了透镜的中央，造成送光效率不佳。
LED阵列式红外摄像机适用范围基本与LED红外摄像机一样，比较适合大厅、仓库等室内及建筑物外围、小区周界、道路等中短距离监控应用。
第四、点阵式红外摄像机采用的是点阵式红外灯光源。
点阵式红外灯使用的第三代红外发光元器件是在第二代产品;-;;-;阵列式红外灯(LED--Array)的基础上发展而来，因此也叫第二代LED;-;Array。
第二代LED;-;Array跟第一代相比最大的优点是体积小、散热好、衰减慢、寿命长，额定寿命为50000个小时。
点阵式红外灯也叫大功率阵列式红外，跟小功率阵列式红外最大的不同是亮度更高、成本更低，并通过独立透镜，按照使用需求任意调节光的分布角度，这样就
同时解决了第一代的;;手电筒效应;;问题和第二代的;;偏心现象;;。
第五、激光红外摄像机：激光红外摄像机照射距离最远一般可达300~5000米，由于能量集中，角度小近距离不宜采用，目前成本仍较高。
比较适合于森林防火、油田、铁路、水利、景区、军事、养殖、港口和平安市场等场所的监控，随着成本的进一步降低，目前已经应用到包括小区在内的众多需要夜视监控的领域。
因而，红外摄像机需要根据具体使用环境，特别是夜晚环境情况来确定摄像机类型。
红外摄像机常见技术调试
一、安装注意事项
1.调试红外线灯必须夜间进行。
在夜间通过呈像设备(如监视器等)调整红外光束照明位置。
并可以有效调整镜头光圈的设置。
2.红外线灯不可直接面对摄像机,摄像机所见的红外光线如同人类看到的日光一样,会使影像出现反白现象。
3.红外线灯不一定与摄像机安装在同一位置,若摄像机离被照物体远可考虑将红外线灯安装在两者之间。
同位置安装最佳方式是红外线灯与摄像机上下重叠架设。
4.红外线灯安装高度不应超过4米,太高会影响光线的反射率。
角度应由上向下俯角20度为佳,仰角过大反射率降低。
5.必须保障红外线灯的工作指标(详见产品说明书),如红外线灯的供电电源功率必须高于红外灯本身的工作功率等。
6.用户使用红外灯首先要仔细阅读使用说明书，特别是为保证人身设备安全的注意事项。
检查前面所讲述的配套性方面是否达到要求，应考虑到的影响因素是否考虑到，如未达到要求，可及时调整所用器材。
二、使用时注意事项
角度的问题:首先,使用大视角度的红外灯配合小视角度的镜头,存在光的
浪费现象.其次,并不是红外灯的发射角度越大,画面效果就越好.
通光量的问题:相对孔径决定了镜头的通光能力,相对孔径为f1.0的镜头通光量是相对孔径f2.0的镜头通光量四倍.同样的摄像机、红外灯,分别搭配上述两种镜头,红外作用距离可相差一倍.大孔径镜头在红外监控方面,比常规普通镜头好四到十倍,按理说应该成为红外夜视监控的必须配套产品.但由于成本高昂,技术难度大,绝大多数红外产品制造商不具备供货能力.
焦点偏移的问题:可见光与红外光由于波长不同,成像焦点不在一个平面上,导致在白天可见光条件下图像清晰,而夜间红外光条件下模糊,或者夜间红外光条件下图像清晰,白天可见光条件下图像模糊.可以用三个办法解决.第一,采用自动聚焦一体化摄像机;第二,采用专用焦点不偏移镜头;第三,采用专业的调整工具,在现有镜头条件下也可以实现不偏移
色彩问题:所有的黑白摄像机都是感应红外光的.红外光线在可见光条件下对于彩色摄像机来讲是一种杂光,会降低彩色摄像机的清晰度和色彩还原,彩色摄像机的滤光片就是阻止红外线参与成像.要想使彩色摄像机感应红外线现在有两个做法,第一,切换滤光片,在可见光条件下挡住红外线进入;在无可见光的条件下移开滤光片,让红外线进入,这种方案得到的图像质量好,但成本高并且切换机构会导致出现一定的故障率.第二,在滤光片上打开一个特定的红外线通道,允许与红外灯波长相同的红外光线进来,这种办法不增加成本,但色彩还原略差.。
