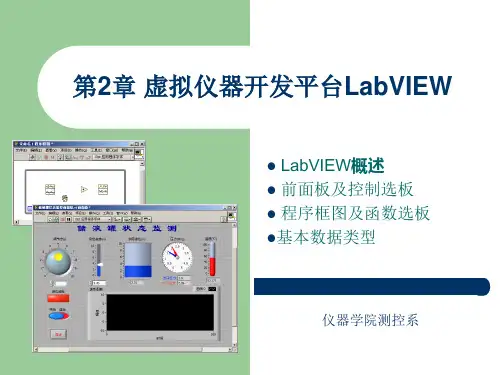

虚拟仪器2-labview要点

范例查找器查找例程
另外，也可以利用搜索功能用关键字来查找例程， 甚至在LabVIEW2010中可以向NI Developer Zone 提交自己编写的程序作为范例。如果想要向NI Developer Zone提交自己编写的程序，可以在NI 范例查找器中单击提交选项卡，如图2-25所示， 单击提交范例按钮即可以连接到NI的官方网站提 交范例。
图2-6 控件选板
2.2.3 函数选板
函数选板仅位于程序框图。函数选板中包含创建 程序框图所需的VI 和函数。
LabVIEW2010简体中文专业版的函数选板如图2-7 所示。
使用控件和函数选板工具栏上的下列按钮，可查 看、配置选板，搜索控件、VI 和函数。如图2-8所 示。
图2-7 函数选板
图2-8 函数选板
图2-9 更改可见选板
2.2.4 工具选板
在前面板和程序框图中都可看 到工具选板。工具选板上的每 一个工具都对应于鼠标的一个 操作模式。光标对应于选板上 所选择的工具图标。可选择合 适的工具对前面板和程序框图 上的对象进行操作和修改。
LabVIEW2010简体中文版的工 具选板如图2-10所示。
如即时帮助窗口中的对象在LabVIEW帮助中也有 描述，则即时帮助窗口中会出现一个蓝色的详细 帮助信息链接。也可单击即时帮助中的详细帮助 信息图标。单击该链接或图标可获取更多关于对 象的信息。
2.3.2 使用目录和索引查找在线帮助
即时帮助固然方便，并且可以实时显示帮助信息， 但是它的帮助不够详细，有些时候不能满足编程 的需要，这是就需要帮助文件的目录和索引来查 找在线帮助。
2.2.7 项目浏览器窗口
项目浏览器窗口用于创建 和编辑LabVIEW项目。选 择“文件”>>“新建项 目”，即可打开项目浏览 器窗口。也可选择“项 目”>>“新建项目”或新 建对话框中的项目选项， 打开项目浏览器窗口。 如图2-22所示。

使用LabVIEW进行虚拟仪器设计和模拟虚拟仪器设计和模拟是一项重要的技术，能够帮助工程师和科学家们开发和测试各种设备和系统。

LabVIEW是一种功能强大的虚拟仪器平台，广泛应用于各个领域。

本文将介绍如何使用LabVIEW进行虚拟仪器设计和模拟。

一、LabVIEW简介LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是由美国国家仪器公司（National Instruments）开发的一种图形化编程环境，专门用于虚拟仪器设计和模拟。

LabVIEW以图形化的方式呈现代码，使用户可以通过拖拽和连接图标来进行程序设计，而无需编写传统的文本代码。

二、LabVIEW的优势1. 图形化编程界面：LabVIEW使用图形化的编程语言G语言，使用户能够直观地设计系统。

2. 可视化开发环境：LabVIEW提供丰富的工具箱和控件，使用户可以快速建立所需的虚拟仪器界面。

3. 支持多种硬件接口：LabVIEW可以与各种仪器、传感器和设备进行连接，实现数据的采集和控制。

4. 高度可扩展：LabVIEW通过模块化的方式，用户可以轻松添加新的功能和模块，满足不同应用的需求。

三、LabVIEW在虚拟仪器设计中的应用1. 信号采集和处理：LabVIEW可以通过各种数据采集卡和传感器，实时采集和处理信号数据。

用户可以通过图形化的界面配置采集参数，并进行实时的数据分析和处理。

2. 控制系统设计：LabVIEW提供丰富的控制算法和控制器模块，可以帮助用户设计和实现各种控制系统。

用户可以通过图形化界面配置控制参数，并实时监测系统的运行状态。

3. 通信系统仿真：LabVIEW可以模拟各种通信信号的产生、传输和接收过程，帮助用户分析和设计通信系统。

用户可以通过图形化界面配置信道参数、调制解调器和误码率等参数，实现通信系统的仿真和验证。

4. 仪器仪表控制和测试：LabVIEW可以与各种仪器和设备进行连接，并实现对其的控制和测试。

实验一虚拟仪器及LabVIEW入门实验一要求：运行National Instruments LabVIEW 6.1，完成下列实验讲义中的所给出的练习题1-1和1-2。

并完成实验报告。

１．1虚拟仪器概述虚拟仪器（virtual instrumention）是基于计算机的仪器。

计算机和仪器的密切结合是目前仪器发展的一个重要方向。

粗略地说这种结合有两种方式，一种是将计算机装入仪器，其典型的例子就是所谓智能化的仪器。

随着计算机功能的日益强大以及其体积的日趋缩小，这类仪器功能也越来越强大，目前已经出现含嵌入式系统的仪器。

另一种方式是将仪器装入计算机。

以通用的计算机硬件及操作系统为依托，实现各种仪器功能。

虚拟仪器主要是指这种方式。

下面的框图反映了常见的虚拟仪器方案。

虚拟仪器的主要特点有：⏹尽可能采用了通用的硬件，各种仪器的差异主要是软件。

⏹可充分发挥计算机的能力，有强大的数据处理功能，可以创造出功能更强的仪器。

⏹用户可以根据自己的需要定义和制造各种仪器。

虚拟仪器实际上是一个按照仪器需求组织的数据采集系统。

虚拟仪器的研究中涉及的基础理论主要有计算机数据采集和数字信号处理。

目前在这一领域内，使用较为广泛的计算机语言是美国NI公司的LabVIEW。

虚拟仪器的起源可以追朔到20世纪70年代，那时计算机测控系统在国防、航天等领域已经有了相当的发展。

PC机出现以后，仪器级的计算机化成为可能，甚至在Microsoft公司的Windows诞生之前，NI公司已经在Macintosh计算机上推出了LabVIEW2.0以前的版本。

对虚拟仪器和LabVIEW长期、系统、有效的研究开发使得该公司成为业界公认的权威。

普通的PC有一些不可避免的弱点。

用它构建的虚拟仪器或计算机测试系统性能不可能太高。

目前作为计算机化仪器的一个重要发展方向是制定了VXI标准，这是一种插卡式的仪器。

每一种仪器是一个插卡，为了保证仪器的性能，又采用了较多的硬件，但这些卡式仪器本身都没有面板，其面板仍然用虚拟的方式在计算机屏幕上出现。

如何利用LabVIEW进行虚拟仪器设计和仿真利用LabVIEW进行虚拟仪器设计和仿真LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种集数据采集、信号处理、仪器控制和虚拟仪器设计于一身的集成开发环境，广泛应用于各个领域的工程实验和测试中。

本文将介绍如何利用LabVIEW进行虚拟仪器设计和仿真，并提供一些实际案例来说明其应用价值。

一、LabVIEW介绍LabVIEW是由美国国家仪器公司（National Instruments, NI）于1986年推出的一种图形化编程语言。

与传统的文本编程语言相比，LabVIEW通过将函数块拖拽到界面上并进行连接来组成程序，使得程序的开发更加直观、易于理解。

LabVIEW提供了丰富的工具箱和函数库，可用于数据采集、信号处理、仪器控制和用户界面设计等方面。

二、虚拟仪器设计虚拟仪器是指利用计算机软件和硬件模拟真实仪器的功能。

利用LabVIEW可以轻松地设计各种虚拟仪器，如示波器、信号发生器、频谱分析仪等，用于实现数据采集和信号处理等功能。

LabVIEW提供了众多的仪器模拟器和控件，用户只需简单地拖拽和配置这些组件，即可实现一个功能完备的虚拟仪器。

三、虚拟仪器仿真利用LabVIEW进行虚拟仪器仿真可以帮助用户在设计阶段快速验证算法和性能，并且可以方便地进行多种参数的调整和测试。

LabVIEW提供了灵活且强大的仿真工具，用户可以根据需要配置仿真场景、定义仿真信号和操作流程，并通过动态调整参数和监测仿真结果来完成虚拟仪器的性能评估。

四、LabVIEW在工程实践中的应用1. 数据采集和处理利用LabVIEW可以方便地搭建数据采集系统，并通过各种传感器和硬件设备获取实时数据。

同时，LabVIEW提供了丰富的信号处理函数和算法，可以对采集的数据进行滤波、降噪、频谱分析等处理，从而提取出有效信息。

2. 仪器控制和自动化LabVIEW支持与各类仪器设备的通讯和控制，可以通过GPIB、USB、Ethernet等接口与仪器进行连接，并通过LabVIEW编写程序来实现仪器的自动化控制。
