PHC预应力管桩(地基处理)静压法施工方案(第三版)

静压phc管桩施工方案静压PHC（Pre-stressed High Strength Concrete）管桩施工方案1.施工准备工作1.1 确定施工场地，清理场地杂物与障碍物，保证施工作业的顺利进行。

1.2 经过地质勘探，确定施工深度与桩径。

1.3 准备好所需的施工材料和设备，包括钢筋、钢管、混凝土、起吊设备等。

2.组织施工人员及分工2.1 指派项目经理负责整个施工过程的管理和协调。

2.2 配置专业技术人员，负责工程设计、监督和质量检验。

2.3 配置作业人员，包括钢筋工、混凝土搅拌工、机械操作工等。

3.施工工艺与步骤3.1 钢筋制作根据设计要求，制作好纵向和横向的钢筋骨架，并采用预压工艺对钢筋进行预应力处理。

3.2 钢管制作采用优质无缝钢管，按照设计要求切割成段，并进行脱脂、除锈处理。

3.3 施工孔凿打使用挖掘机将施工现场的土方清理干净，然后按照设计要求进行桩孔凿打，确保孔径和深度的准确性。

3.4 钢筋连接将制作好的钢筋骨架放入桩孔中，根据设计要求进行钢筋的连接和固定，确保钢筋的位置和数量正确。

3.5 钢管安装将制作好的钢管段按照设计要求安装到钢筋骨架上，并采用锚固件对钢管进行固定，确保钢管的垂直度和位置准确。

3.6 翻植与压桩使用专业的起吊设备，将准备好的沉重锤子吊起，然后对钢管进行翻植和压桩，确保桩的均匀受力和精确沉桩。

3.7 混凝土灌注在桩孔中预留出足够的灌浆口，并使用混凝土搅拌车将混凝土输送到施工现场，然后进行混凝土的灌注。

4.施工安全措施4.1 施工现场应设置明显的警示标志与隔离设施，确保施工区域的安全。

4.2 施工人员应佩戴好个人防护装备，如安全帽、安全鞋等。

4.3 机械设备应保持良好的工作状态，并进行定期的维护和检修。

4.4 在施工过程中，应定期对桩体进行检查和测试，确保施工质量和安全性。

以上是静压PHC管桩施工方案的基本内容，通过合理安排施工工艺和措施，可以保证工程的顺利进行和质量的达标。

PHC预应力砼管桩静压施工工法PHC预应力混凝土管桩静压施工工法1.引言PHC预应力混凝土管桩静压施工工法是一种常用于建造工程中的桩基施工方法。

通过静压设备的作用，将预制的PHC管桩逐推入地下，实现桩基的建设与加固。

本将详细介绍PHC预应力混凝土管桩的施工流程、关键技术要点、施工注意事项等内容。

2.材料准备2.1 PHC管桩准备：罗列PHC管桩的规格、长度、强度等要求。

2.2 静压设备：介绍静压设备的种类、型号、工作原理等信息。

2.3 辅助材料：施工过程中所使用的辅助材料，如锚具、导向桩等。

3.施工准备3.1 地基处理：对原地基进行清理、平整等处理措施，确保施工过程的稳定性。

3.2 现场准备：包括场地布置、设备调试、安全措施等方面的准备工作。

4.施工流程4.1 桩位布线：详细说明桩位的布置及设置要求。

4.2 设备安装：介绍静压设备的安装、校准及预应力钢束的连接等步骤。

4.3 桩基施工：包括预应力管桩的逐推过程、静压设备的操作与控制、管桩连接等。

4.4 防护与检测：介绍施工过程中的安全防护要求以及对施工质量的检测措施。

5.施工注意事项5.1 设备操作：说明静压设备的操作规范、注意事项及故障处理方法。

5.2 现场安全：施工现场的安全注意事项，并提供相应的安全防护措施。

5.3 施工质量：强调施工过程中对质量的要求，包括管桩沉降、预应力张拉力等方面的控制。

5.4 环保要求：提及施工过程中的环境保护要求，如噪音、粉尘等的控制措施。

6.施工工艺6.1 钢筋加工：介绍预应力钢束的加工要求、质量控制措施等。

6.2 管桩连接：详细描述管桩连接的方法、工艺及质量要求。

6.3 预应力组浆：介绍预应力组浆的原理、材料要求等内容。

6.4 其他工艺：施工过程中的其他工艺要求，如注浆、压浆等。

附件：1. PHC管桩相关图纸及规格表格2. 静压设备操作手册3. 现场安全操作规程4. 相关检测报告和记录表格法律名词及注释：1. 建造法：指定了建造工程施工管理的法律法规。

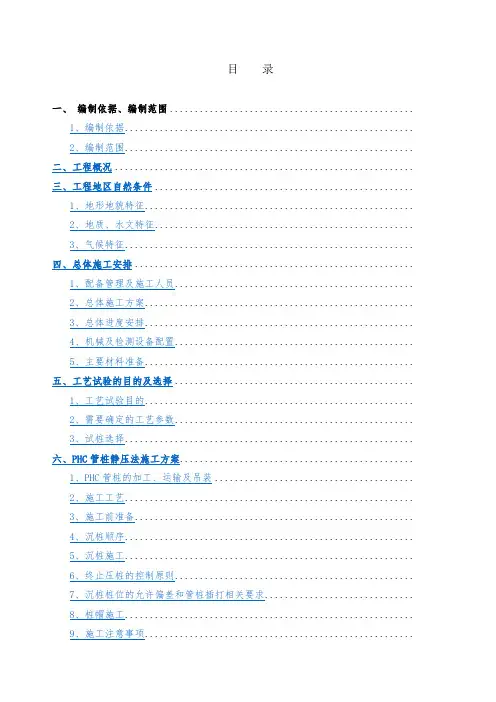

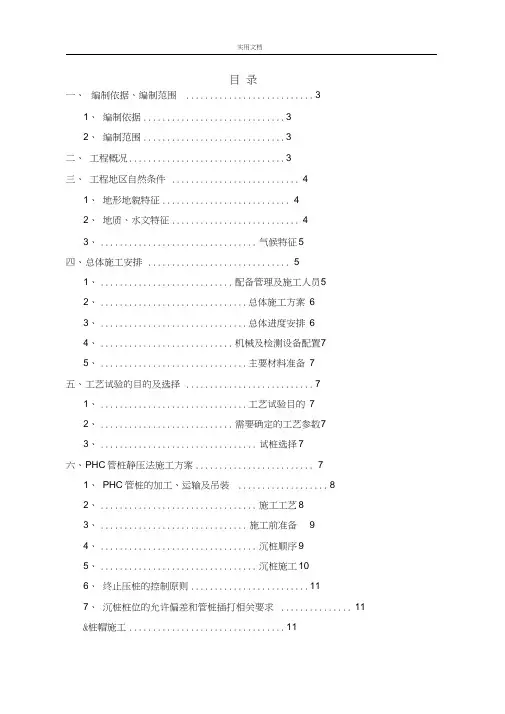

目录一、编制依据、编制范围 (3)1、编制依据 (3)2、编制范围 (3)二、工程概况 (3)三、工程地区自然条件 (4)1、地形地貌特征 (4)2、地质、水文特征 (4)3、................................. 气候特征5四、总体施工安排 (5)1、............................ 配备管理及施工人员52、............................... 总体施工方案63、............................... 总体进度安排64、............................ 机械及检测设备配置75、............................... 主要材料准备7五、工艺试验的目的及选择 (7)1、............................... 工艺试验目的72、............................ 需要确定的工艺参数73、................................. 试桩选择7六、P HC管桩静压法施工方案 (7)1、PHC管桩的加工、运输及吊装 (8)2、................................. 施工工艺83、............................... 施工前准备94、................................. 沉桩顺序95、................................. 沉桩施工106、终止压桩的控制原则 (11)7、沉桩桩位的允许偏差和管桩插打相关要求 (11)&桩帽施工 (11)9、施工注意事项 (12)10、PHC预应力管桩检测 (12)11、............................. 工艺试验总结报告12七、施工进度保证措施 (12)1、配足设备、人员，确保节点工期 (12)2、施工组织不断优化，实行网络化管理 (13)3、加强施工管理，实行责任承包 (13)4、保障后勤和材料供应 (13)5、克服环境及气候对工期影响的措施 (13)八、质量控制及保证措施 (14)1、静压沉入桩常见问题及处理方法 (14)2、质量保证措施 (15)九、安全控制措施 (15)1、主要安全风险分析 (15)2、安全管理制度 (16)3、具体安全措施 (17)4、安全操作要求 (17)十、环保措施 (18)十^一、附件 (20)1、地基处理管桩布桩图 (20)2、施工进度计划 (20)路基地基处理PHC预应力管桩静压法施工工艺性试验实施方案一、编制依据、编制范围1、编制依据⑴上海至南通铁路(南通至安亭段)招标文件、工程量清单、招标补遗书和答疑书和合同文件。

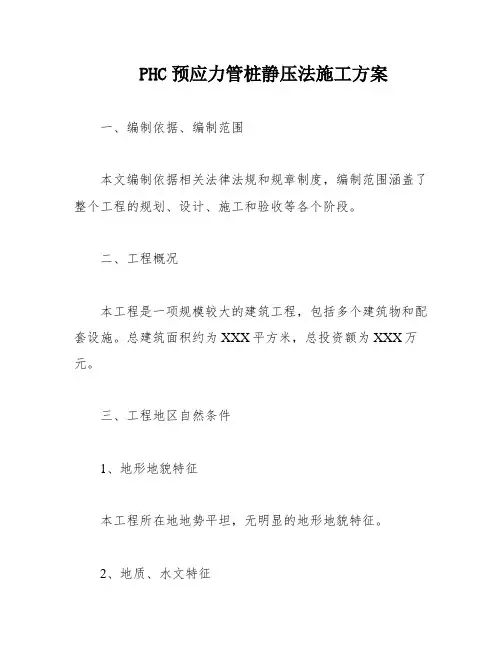

PHC预应力管桩静压法施工方案一、编制依据、编制范围本文编制依据相关法律法规和规章制度，编制范围涵盖了整个工程的规划、设计、施工和验收等各个阶段。

二、工程概况本工程是一项规模较大的建筑工程，包括多个建筑物和配套设施。

总建筑面积约为XXX平方米，总投资额为XXX万元。

三、工程地区自然条件1、地形地貌特征本工程所在地地势平坦，无明显的地形地貌特征。

2、地质、水文特征经过勘探和调查，本工程所在地地质结构稳定，无明显地质灾害隐患。

水文条件良好，无明显的地下水问题。

3、气候特征本工程所在地气候温和，四季分明，年降水量适中。

四、总体施工安排1、配备管理及施工人员本工程将配备专业的管理和施工人员，确保施工质量和进度。

2、总体施工方案本工程将采用先进的施工技术和设备，确保施工质量和安全。

3、总体进度安排本工程将按照施工计划进行，确保工期的合理安排和进度的顺利推进。

4、机械及检测设备配置本工程将配备先进的机械和检测设备，确保施工质量和安全。

5、主要材料准备本工程将提前准备所需主要材料，确保施工进度和质量。

五、工艺试验的目的及选择1、工艺试验目的本工程将进行工艺试验，旨在验证施工方案和工艺参数的可行性和有效性。

2、需要确定的工艺参数本工程将确定关键的工艺参数，如混凝土强度、钢筋焊接质量等，确保施工质量和安全。

试桩选择方面存在错误，需要进行修正。

PHC管桩静压法施工方案也需要重新定义书签。

在PHC管桩的加工、运输及吊装方面，需要注意细节，确保操作的安全和顺利。

同时，施工工艺也需要进行定义书签来确保施工的顺序和流程。

在施工前准备阶段，需要做好各项准备工作，包括场地准备、材料准备等。

沉桩顺序也需要进行定义书签，以确保施工的顺序和效率。

沉桩施工是整个施工过程中最关键的环节之一，需要注意各项细节，确保施工的质量和安全。

终止压桩的控制原则也需要进行定义书签，以确保施工的准确性和稳定性。

沉桩桩位的允许偏差和管桩插打相关要求也需要进行定义书签，以确保施工的精度和准确性。

PHC预应力砼管桩静压施工工法三篇篇一：PHC预应力砼管桩静压施工工法一、前言预应力混凝土管桩是采用先张法预应力离心成型工艺，并经过10个大气压、180 ℃左右的蒸汽养护，采用工厂化生产的一种等截面空心圆筒型的混疑土预制构件。

在施工现场，采用锤击或静压的方式沉入地下作为建（构）筑物的基础。

这是一种新型的基桩，是近年来快速发展兴起的一种地基基础处理形式。

根据混凝土强度及壁厚分为PC、PHC（高强）、PTC（薄壁）三种类型，其中以预应力高强混凝土管桩（简称PHC桩）应用最为广泛。

因其施工工艺简单、单桩承载力高、质量可靠、单位造价便宜等诸多优点，是目前预制桩同类型基础中比较先进的一种基础类型，同时与诸如混凝土灌注桩等其它不同类别的基桩相比，其技术先进且质量稳定。

PHC管桩静压法施工，是通过桩机自带吊装设备或另配吊机吊装、喂桩，压桩机以其自重和桩架上的配重作反力将PHC管桩压人土中的一种沉桩工艺，与锤击法管桩施工工艺相比具有低噪音、低污染的环保特性，对土层及周边建（构）筑物影响小、桩身质量破坏小的特点。

预应力管桩发展前期仅仅应用在沿海及软弱地层地区，经权威数据统计，PHC 管桩在桩基中的比例不足10%，管桩在中东部地区会有着很大的发展前景，其先进的技术对于同类型工程有着借鉴意义和推广应用价值。

在天津站改扩建无站台柱雨棚工程桩基施工中，采用了静压施工技术进行了施工，收到了良好的社会效益与经济效益。

二、工法特点PHC管桩施工工艺主要有锤击法和静压法两种，在管桩发展前期主要是锤击机械引领着管桩的施工作业，近几年来，随着大吨位( 8000KN ) 的液压压桩机的问世和静压沉桩施工工艺的完善，静压法施工工艺与锤击法相比具有明显的优点，因此发展十分迅速，正在逐步取代锤击法施工的工艺。

1、质量可靠、单桩承载力高由于管桩材料为预应力高强混凝土，高速离心成型工艺和二次湿热养护工艺工厂化制作，桩身质量及沉桩长度可用直接监测，管桩质量可靠；施工中采用静压桩机进行沉桩施工，压桩力可通过压力表直观、安全、准确地反映，因而对桩体承载力的控制、判断精确度高；静压法沉桩与锤击法沉桩施工相比，因沉桩过程是慢速均匀加载，无冲击和反射应力波，对桩身冲击应力小，施工质量易保证。

PHC管桩静压施工方案1. 引言PHC管桩是一种预制混凝土管桩，具有强度高、稳定性好的特点，被广泛应用于各类土木工程中。

静压施工是PHC管桩的一种常见施工方法，本文将介绍一种典型的PHC管桩静压施工方案。

2. 施工准备2.1 施工材料和设备准备在进行PHC管桩静压施工之前，需要准备以下材料和设备：•PHC管桩：具有符合设计要求的PHC管桩，长度和直径根据具体工程要求确定；•注浆材料：常用的注浆材料有水泥浆、水泥碱性材料和聚氨酯等；•静压设备：包括静压机、静压管、静压头等；•监测设备：包括桩身下沉监测仪、注浆压力监测仪等。

2.2 施工人员准备施工人员应经过相关培训，并具备以下能力和素质：•掌握PHC管桩静压施工的技术要求；•具备使用静压设备和监测设备的能力；•具备安全意识和危险防范能力；•遵守施工规范和操作规程。

3. 静压施工流程3.1 桩位布置根据设计图纸确定桩位，并在施工场地上进行标记。

根据施工进度和安全要求，合理布置桩位和施工序列。

3.2 桩孔开挖按照设计要求进行桩孔的开挖工作，确保桩孔的尺寸和位置准确无误。

开挖过程中要注意与邻近各种设施的保持安全距离。

3.3 清洁桩孔将桩孔内的杂物、泥土等清理干净，确保桩孔内壁干净光滑，并且无积水。

3.4 安装静压管根据设计要求和桩孔尺寸，在桩孔中安装静压管。

静压管应安装垂直，并与桩孔壁紧密接触。

3.5 安装PHC管桩将PHC管桩逐节安装到静压管内，桩身与静压管和桩孔壁之间应有一定的间隙，便于后续注浆。

3.6 扩底使用静压机对桩底进行静压扩底处理，一般以达到设计扩底标高并满足桩身稳定为目标。

3.7 测量监测在施工过程中，应不断进行测量监测。

包括桩身下沉、注浆压力、管桩轴力等指标的监测。

根据实际情况及时调整施工参数。

3.8 注浆充填在桩孔内通过静压管对PHC管桩进行注浆充填，注浆过程中要保持适当的注浆压力和注浆速度。

注浆材料应在施工过程中严格按照质量要求控制。

目录1工程概况 (1)2设计要求 (1)3PHC桩制作 (1)4产品质量要求及保证措施 (3)5PHC桩沉桩设备选用 (3)6施工机具及材料进场作业道路 (4)7施工顺序的确定 (4)8PHC管桩施工 (4)9质量保证措施 (7)10施工进度计划 (10)11劳动力、设备配备计划 (10)12安全、文明施工及环境保护的措施 (11)附：PHC（AB）管桩结构图 (12)浙能嘉兴独山煤炭中转码头项目内港池和内河码头工程PHC管桩专项施工方案1 工程概况本工程除西侧护岸W-HA-01段基础采用Φ600钻孔灌注嵌岩桩外，其余护岸基础全部为AB型Φ600mmPHC管桩，单根长度为25～38m，共计681，总长24200m。

2 设计要求2.1 PHC桩及端板结构图、存储、堆放、运输、拼接、沉桩等应符合《先张法预应力混凝土管桩》（GB13476-2009）的相关要求2.2 沉桩时，按照部颁《港口工程桩基规范》（JTJ254-98）要求做好沉桩记录和测定最后贯入度。

施工时沉桩以标高控制。

2.3 正式施工前应进行试沉桩，确定桩头伸入基础的长度符合设计要求。

2.4 PHC桩的接桩位置相邻桩位应相互错开，不允许所有接桩断面处于同一高程。

2.5 PHC桩高应变动力检测为总桩数的3%，共20根。

低应变动力检测为总桩数的10%，共67根。

3 PHC桩制作本工程所用AB型PHC桩单根长度为25～38m，全部由市场采购。

目前，我项目部已与平湖市的浙江宏建建设有限公司管桩分公司签订了供桩意向书，并会同监理及业主单位前去厂家考察，预制厂家相关生产资质条件以及生产施工工艺等资料报经监理及业主同意批准。

管桩由汽车运至现场打设。

PHC桩预制由厂家按国标制作，主要工艺流程见下图，这里不再具体展开叙述。

3.1 PHC管桩制作主要工艺流程PHC桩预制施工工艺流程图3.2 桩的贮存、搬运、运输和出厂3.2.1 贮存1）堆放桩的场地必须平整、结实，不得产生过大的不均匀沉降。

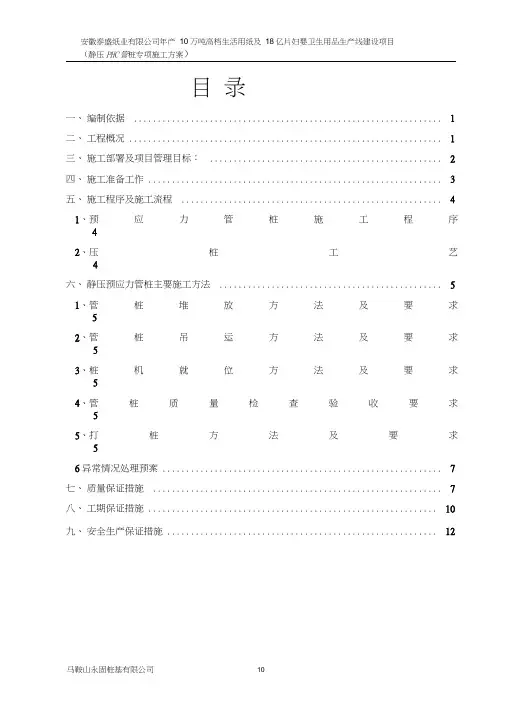

目录一、编制依据 (1)二、工程概况 (1)三、施工部署及项目管理目标： (2)四、施工准备工作 (3)五、施工程序及施工流程 (4)1、预应力管桩施工程序42、压桩工艺4六、静压预应力管桩主要施工方法 (5)1、管桩堆放方法及要求52、管桩吊运方法及要求53、桩机就位方法及要求54、管桩质量检查验收要求55、打桩方法及要求56异常情况处理预案 (7)七、质量保证措施 (7)八、工期保证措施 (10)九、安全生产保证措施 (12)PHC预应力管桩施工方案一、编制依据1、中国轻工业长沙工程有限公司设计经过施工图审查的设计图纸；2、设计图纸涉及的图集、规范、标准；3、冶金工业部华东勘察基础工程总公司提供的岩土工程勘察报告。

（勘察证书编号：建设甲级第110009-KJ号），工程编号：（I三2017-25 ）。

4、《建筑桩基技术验收规范》JGJ94-20085、《先张法预应力高强混凝土管桩》闽2007G1196 《地基与基础工程施工及验收规范》GB50202-2002等现行相应的施工规范、验收评定标准；7、适用的法律法规：《中华人民共和国招标投标法》、《中华人民共和国建筑法》、《建筑工程质量管理条例》、《中华人民共和国合同法》等法律法规。

二、工程概况1、建设项目安徽马鞍山泰盛纸业有限公司目前一期建设的工程为：1卫品加工车间，建筑面积26406.92M2（设计2层框架），2 1#纸品加工车间，建筑面积19186.95M2,（设计2层框架），3纸品成品仓库，建筑面积为16941.60M2 （设计单层钢结构），4倒班宿舍食堂，建筑面积为4277M2（设计6层框架）。

一期总建筑面积为66812.47M2, 一期总工期为18 个月。

二期工程待定。

本工程中的纸品成品仓库有430根地坪桩桩，其余均为基础桩，桩设计采用预应力混凝土管桩；管桩主要规格为外径500mm壁厚100mm桩基安全等级为二级，采用静压预应力高强混凝土管桩（PHC），以第（5）层页岩层作为桩端持力层。

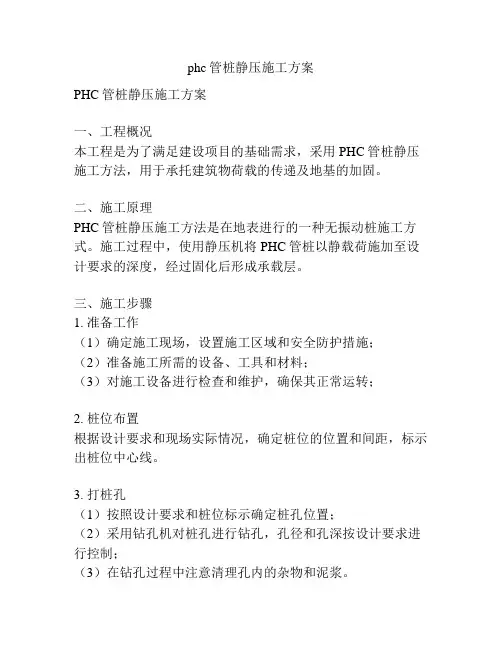

phc管桩静压施工方案PHC管桩静压施工方案一、工程概况本工程是为了满足建设项目的基础需求，采用PHC管桩静压施工方法，用于承托建筑物荷载的传递及地基的加固。

二、施工原理PHC管桩静压施工方法是在地表进行的一种无振动桩施工方式。

施工过程中，使用静压机将PHC管桩以静载荷施加至设计要求的深度，经过固化后形成承载层。

三、施工步骤1. 准备工作（1）确定施工现场，设置施工区域和安全防护措施；（2）准备施工所需的设备、工具和材料；（3）对施工设备进行检查和维护，确保其正常运转；2. 桩位布置根据设计要求和现场实际情况，确定桩位的位置和间距，标示出桩位中心线。

3. 打桩孔（1）按照设计要求和桩位标示确定桩孔位置；（2）采用钻孔机对桩孔进行钻孔，孔径和孔深按设计要求进行控制；（3）在钻孔过程中注意清理孔内的杂物和泥浆。

4. 安装PHC管桩（1）将PHC管桩按照设计要求锚固在钻孔孔底，保证与孔壁之间有一定间隙；（2）在PHC管桩顶部设置注浆管，用于灌注注浆材料。

5. 施加静载荷（1）在PHC管桩顶部安装静载机进行施工；（2）逐渐增加压力，使PHC管桩下沉至设计要求深度；（3）保持一段时间，使桩身固化。

6. 桩顶浇筑（1）在PHC管桩顶部进行预埋件安装，以便与上部结构连接；（2）在PHC管桩顶部浇筑砼封顶在孔口。

7. 测试与检查（1）对已完成的PHC管桩进行质量检查，确保达到设计要求；（2）进行静载荷测试，确保承载力满足设计要求。

四、施工注意事项1. 施工人员必须经过专业培训，熟悉施工工艺和操作规程；2. 施工设备必须经过安全检查，并保持完好的状态；3. 检查孔内是否存在障碍物，防止影响桩身的下沉；4. 静载荷施加过程中要注意控制桩身的沉降速度，避免过快造成不均匀沉降；5. 确保PHC管桩顶部没有偏斜，以确保上部结构的正常连接；6. 确保桩顶浇筑质量，防止孔口坍塌。

五、质量控制1. 根据设计要求，对PHC管桩进行质量检验，包括外观质量、尺寸和强度等；2. 进行静载荷试验，记录荷载与沉降的关系曲线，评估PHC管桩的承载能力；3. 在施工过程中进行现场质量检查，发现问题及时整改。

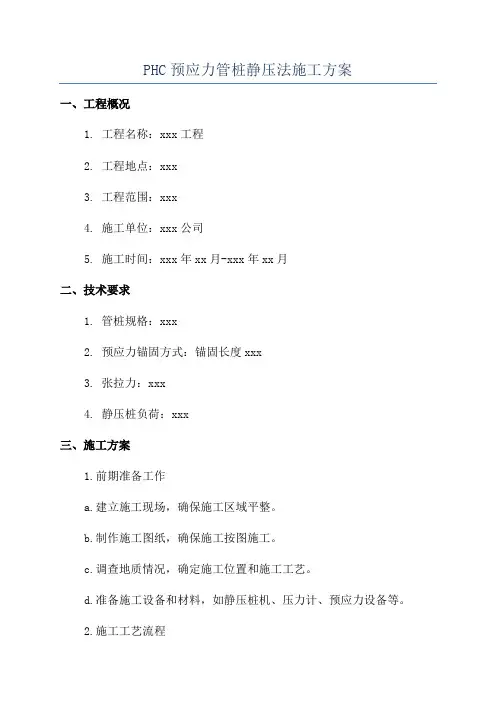

PHC预应力管桩静压法施工方案一、工程概况1. 工程名称：xxx工程2. 工程地点：xxx3. 工程范围：xxx4. 施工单位：xxx公司5. 施工时间：xxx年xx月-xxx年xx月二、技术要求1. 管桩规格：xxx2. 预应力锚固方式：锚固长度xxx3. 张拉力：xxx4. 静压桩负荷：xxx三、施工方案1.前期准备工作a.建立施工现场，确保施工区域平整。

b.制作施工图纸，确保施工按图施工。

c.调查地质情况，确定施工位置和施工工艺。

d.准备施工设备和材料，如静压桩机、压力计、预应力设备等。

2.施工工艺流程a.打桩孔：根据设计要求在合适的位置打桩孔，孔径和孔深要符合设计要求。

b.放线布控：根据施工图纸放线，进行布控。

c.爆破清孔：使用爆破清孔机清除桩孔内的杂物，保证桩孔质量。

d.钢筋预埋：根据设计要求，在桩孔内预埋钢筋。

e.注浆灌注：使用注浆机对桩孔进行灌注，确保桩孔周围土层固结。

f.安装管模：根据设计要求安装预应力管桩模板，并进行定位、调整。

g.灌注混凝土：采用静压法灌注混凝土，并根据设计要求进行振捣和浇注。

h.净铲盖头：将预应力管桩表面的混凝土铲除，露出预应力钢束。

i.张拉锚固：使用预应力设备对预应力钢束进行张拉，并锚固。

j.桩顶修正：根据施工要求对桩顶进行修正，确保桩顶水平。

四、施工安全措施1.施工现场必须搭设合理、稳定的临时施工设施，设置明显的警示标志。

2.施工过程中，严格执行相应的安全操作规程和操作规范，确保人员安全。

3.严格按照施工图纸和设计要求进行操作，不得随意更改施工方案。

4.施工过程中，定期对施工设备和材料进行检查和维护，确保设备安全可靠。

5.施工期间，严禁在施工区域内进行其他工程作业，确保施工的独立性和安全性。

五、施工进度计划1. 初始化时间：xxx年xx月xx日2. 完成打桩孔：xxx年xx月xx日3. 完成爆破清孔：xxx年xx月xx日4. 完成钢筋预埋：xxx年xx月xx日5. 完成注浆灌注：xxx年xx月xx日6. 完成安装管模：xxx年xx月xx日7. 完成灌注混凝土：xxx年xx月xx日8. 完成净铲盖头：xxx年xx月xx日9. 完成张拉锚固：xxx年xx月xx日10. 完成桩顶修正：xxx年xx月xx日11. 完工验收：xxx年xx月xx日六、总结本次施工方案采用PHC预应力管桩静压法施工，按照设计要求和施工图纸进行施工作业，同时严格执行施工安全措施，确保施工过程安全、高效、质量可靠。

目录一、编制依据、编制范围.................................................1、编制依据..........................................................2、编制范围..........................................................二、工程概况............................................................三、工程地区自然条件....................................................1、地形地貌特征......................................................2、地质、水文特征....................................................3、气候特征..........................................................四、总体施工安排........................................................1、配备管理及施工人员................................................2、总体施工方案......................................................3、总体进度安排......................................................4、机械及检测设备配置................................................5、主要材料准备......................................................五、工艺试验的目的及选择................................................1、工艺试验目的......................................................2、需要确定的工艺参数................................................3、试桩选择..........................................................六、PHC管桩静压法施工方案...............................................1、PHC管桩的加工、运输及吊装........................................2、施工工艺..........................................................3、施工前准备........................................................4、沉桩顺序..........................................................5、沉桩施工..........................................................6、终止压桩的控制原则................................................7、沉桩桩位的允许偏差和管桩插打相关要求..............................8、桩帽施工..........................................................9、施工注意事项......................................................10、PHC预应力管桩检测...............................................11、工艺试验总结报告.................................................七、施工进度保证措施....................................................1、配足设备、人员，确保节点工期......................................2、施工组织不断优化，实行网络化管理..................................3、加强施工管理，实行责任承包........................................4、保障后勤和材料供应................................................5、克服环境及气候对工期影响的措施....................................八、质量控制及保证措施..................................................1、静压沉入桩常见问题及处理方法......................................2、质量保证措施......................................................九、安全控制措施........................................................1、主要安全风险分析..................................................2、安全管理制度......................................................3、具体安全措施......................................................4、安全操作要求......................................................十、环保措施............................................................十一、附件..............................................................1、地基处理管桩布桩图................................................2、施工进度计划......................................................路基地基处理PHC预应力管桩静压法施工工艺性试验实施方案一、编制依据、编制范围1、编制依据⑴上海至南通铁路( 南通至安亭段)招标文件、工程量清单、招标补遗书和答疑书和合同文件。

PHC管桩静压施工一、施工工艺及操作要点（一）、PHC管桩静压法沉桩施工工艺流程图-1 施工工艺流程图（二）、施工操作要点1、测量定位放线1）、认真复核设计图纸及设计院交桩点位，必要时将坐标控制点、水准控制点按标准设置要求布设在施工现场，标准控制点数量满足施工需要及测量点间互相复核的需要即可，然后依据设计图纸精确算出尺寸关系或各桩位坐标，对桩位进行精确测放。

2）、采用电子全站仪等测量工具建立建筑平面测量控制网放出桩位，并进行闭合测量程序进行复核；同时利用水准仪对场地标高进行抄平，然后反映到送桩器上，显示出送桩深度，做好桩顶标高控制工作。

3）、桩位放出后，在中心采用30cm长Ф8钢筋或者竹筷插入土中,根据需要做好标识:钢筋(或竹筷)端头系上红布条或点上白灰,然后画出桩外皮轮廓线的圆周,便于对位、插桩。

4）、为防止挤土效应及移动桩机时的碾压破坏，针对单桩、独立承台以及大面积筏板基础的群桩制定不同的放线方案。

当桩数比较少时，采用坐标随时复测；针对大面积群桩，在场地平整度较高的情况下，采用网格进行控制，并在端头桩位延长线上埋设控制桩，以便复核。

2、桩机就位桩机进场后，检查各部件及仪表是否灵敏有效，确保设备运转安全、正常后，按照打桩顺序，移动调整桩机对位、调平、调直。

3、管桩的验收、堆放、吊运及插桩1）、管桩的进场验收管桩进场后，应按照《先张法预应力砼管桩》（GB13476-1999）的国家标准或各地区的地方标准对管桩的外观、桩径、长度、壁厚、桩身弯曲度、桩端头板的平整度、桩身强度以及桩身上的材料标识等按规范进行验收，并审查产品合格证明文件，把好材料进场验收关。

根据设计及施工规范要求等级将不符合要求的管桩清退出场。

2）、管桩的堆放现场管桩堆放场地应平整，采用软垫(木垫) 按二点法做相应支垫，且支撑点大致在同一水平面上，见图-2。

当管桩在场地内堆放时，不宜超过4层；当在桩位附近准备施工时宜单层放置，且必须设支垫。

预应力管桩静压施工方案第一章工程概况×××××工程，位于×××××国道边，本工程总建筑面积为：×××××㎡，建筑层数为：地上×××××层、地下1层，总高度为：23.35m。

桩型AB、桩径D500mm壁厚125mm的管桩基础、管桩强度C80、桩尖取用一体化桩尖，设计桩长原地面23-35m，单桩承载力特征值为1300KN，总桩数为1034根桩。

结构形式为框架结构。

使用年限为50年，屋面防水为I级，抗震烈度为7度，建筑耐火等级为一级。

第二章施工现场平面布置1、临时设施施工现场不准搭设生活临时设施，施工现场内使用板房作为临时办公室。

在施工现场，以方便运输、不影响施工、安全通道为原则，在场地内围绕桩位将管桩合理堆放。

2、材料、机械设备平面布置现场施工材料、机械设备布置应本着安全、防火、整齐有序的原则，不占用厂区内交通。

第三章施工技术方法1、施工准备（1）技术准备1．在业主组织下完成桩基部分的图纸会审工作。

2．调查核实场地的工程地质资料，并根据实际情况有针对性地进行配桩及划分行驶线路。

3．审核压桩设备的技术性能4．审核有关管桩各项施工参数指标及参考资料。

5．向压桩作业人员进行技术安全交底。

（2）压桩设备作业人员准备本桩基工程中预制管桩根据设计桩径和将来的正式图纸，采用两台压桩机：ZYJ-800全液压式静力压桩机及ZYJ-680全液压式静力压桩机施工。

要求桩机必须安全可靠、性能良好。

静压桩机配备5名作业人员，特殊工种必须持征上岗，严格按操作规程进行压桩作业。

（3）材料准备根据施工作业区域和配桩情况，均衡安排预制管桩继续进场；安排一次到位，避免转运。

根据用桩量和配桩情况，按设计选定合适的高强预应力管桩并提前订货；运入施工现场的管桩必须随带出场合格证及相应的材质证明材料。

目录一、编制依照、编制范围.................................................1、编制依照 . .........................................................2、编制范围 . .........................................................二、工程大要............................................................三、工程地区自然条件....................................................1、地形地貌特色 . .....................................................2、地质、水文特色 . ...................................................3、天气特色 . .........................................................四、整体施工安排........................................................1、装备管理及施工人员. ...............................................2、整体施工方案 . .....................................................3、整体进度安排 . .....................................................4、机械及检测设备配置. ...............................................5、主要资料准备 . .....................................................五、工艺试验的目的及选择................................................1、工艺试验目的 . .....................................................2、需要确定的工艺参数. ...............................................3、试桩选择 . .........................................................六、 PHC管桩静压法施工方案 ...............................................1、 PHC管桩的加工、运输及吊装........................................2、施工工艺 . .........................................................3、施工前准备 . .......................................................4、沉桩序次 . .........................................................5、沉桩施工 . .........................................................6、停止压桩的控制原则. ...............................................7、沉桩桩位的赞同偏差和管桩插打相关要求. .............................8、桩帽施工 . .........................................................9、施工注意事项 . .....................................................10、PHC预应力管桩检测...............................................11、工艺试验总结报告 . ................................................七、施工进度保证措施....................................................1、配足设备、人员，保证节点工期. .....................................2、施工组织不停优化，推行网络化管理. .................................3、增强施工管理，推行责任承包. .......................................4、保障后勤和资料供应. ...............................................5、战胜环境及天气对工期影响的措施. ...................................八、质量控制及保证措施..................................................1、静压沉入桩常有问题及办理方法. .....................................2、质量保证措施 . .....................................................九、安全控制措施........................................................1、主要安全风险解析 . .................................................2、安全管理制度 . .....................................................3、详细安全措施 . .....................................................4、安全操作要求 . .....................................................十、环推荐措............................................................十一、附件 ..............................................................1、地基办理管桩布桩图. ...............................................2、施工进度计划 . .....................................................路基地基办理PHC预应力管桩静压法施工工艺性试验实行方案一、编制依照、编制范围1、编制依照⑴上海至南通铁路 (南通至安亭段)招标文件、工程量清单、招标补遗书和答疑书和合同文件。
