《直升机结构与系统》 第1章 直升机飞行原理
直升机与固定翼飞机的比较：主要的不同之处是4个基本力（重力、升 力、推力和阻力）中的升力、推力和阻力的产生方法不一样。 ➢ 升力由运动的翼型产生，要改变升力的大小，则必须改变翼型与相 对气流之间的攻角。
• 在固定翼飞机上，要想实现改变攻角，必须通过改变机身沿横轴的俯 仰角的大小。
旋翼实度。 ➢ 挥舞（FLAPPING）：在升力的作用下，桨叶绕水平关节的垂直运动。 ➢ 阻尼（DRAGGING）：在阻力作用下，桨叶绕垂直关节的水平运动，也称摆
振。 ➢ 垂直飞行（VERTICAL FHGHT）：直升机在垂直方向的上升和下降，由总距
杆操纵。 ➢ 转换飞行（TRANSLATIONAL FLIGHT）：除垂直方向以外任何方向的飞行，
《直升机结构与系统》 第1章 直升机飞行原理
主旋翼
➢ 主旋翼
• 旋翼有效力
把每片桨叶产生的 升力合成为一个力， 这个力作用在桨叶 叶尖旋转平面的中 心，且垂直于这个 平面，这个力叫做 旋翼有效力，也叫 旋翼总空气动力。
《直升机结构与系统》 第1章 直升机飞行原理
• 旋翼锥体角
主桨叶形成一个倒锥体，桨叶与桨毂旋转平面之间的夹角叫做锥体角，它的 定义是桨叶的展向中心线与桨叶叶尖平面之间的夹角。
《直升机结构与系统》
第 01 章 直升机飞行原理
《直升机结构与系统》 第1章 直升机飞行原理
1.1 直升机概述（直升机与垂直/短距起落飞行器）
垂直/短距起落飞行器（V/STOL aircraft） ➢ V/STOL：vertical or short takeoff and landing ➢ 空气动力学原理主要侧重于在低速前飞时升力的产生。 ➢ “升力”是指飞行中为保持飞行器在空中飞行所需的垂直向上的力， 它也可能是常规的垂直向上的力和前飞所需的推进力的合力。

航空航天模型基础 主讲人：孟涛、王振旭
第二章：直升机及具有直升装置的飞机
内容要点：
a、 认识直升机；
b、 阿凡达飞机及倾转旋翼；
c、 多旋翼飞机；
d、 具有直升功能的固定翼。
要求：到课率；笔记。
1
直升机控制原 理的周边应用
课程总体框架
航模直升 机
Байду номын сангаас
共轴双桨直升 机
两通道 三通道 四通道 ……
油动直升机
超出人眼分辨率，无法判断飞行器姿态也就无法实现 实时控制。
10
航模+自控系统=无人机
无人机
飞行器
飞控
地面站
飞行器姿 态自稳
数据传输
GPS定位
11
2.1.2、航模直升机的分类
• 按照动力来源可分为： 电动直升机、油动直升机
那么：
如何区分电动直升机和油动直升 机呢？
12
• 在飞行过程中的区别方法： 看有无烟气。最直观的方法就是看是
• 共轴双桨直升机 • 航模直升机
概念词：十字盘、锁尾
18
直升机特技飞行视频
19
第2章 测量的基本知识
第二节 阿凡达飞机及倾转旋翼 2.2.1、阿凡达飞机 1、
20
2.2.2倾转旋翼
21
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
22
结束语
感谢聆听
不足之处请大家批评指导
Please Criticize And Guide The Shortcomings

你见过它们吗？能说出它们的名字吗？
科学点亮智慧人生
直升飞机
直升飞机的起源
中国的竹蜻蜓 中国的竹蜻蜓和意大利人达芬奇的直升机草图，为现代 直升机的发明提供了启示。
直升飞机的起源
中国的竹蜻蜓
竹蜻蜓是我国古代一大发明（公元前400年）。玩 时，双手一搓，然后手一松，竹蜻蜓就会飞上天空。 旋转好一会儿后，才会落下来。这种简单而神奇的 玩具，曾令西方传教士惊叹不已，将其称为“中国 螺旋”。二十世纪三十年代，德国人根据“中国螺 旋”的形状和原理发明了直升机的螺旋桨。
探究实验
三、认识橡皮筋及其性质
橡皮筋具有弹性 可发生弹性形变 产
总结
一、直升飞机的结构及作用
螺旋桨--升力、推力 起落架--起落支撑
机 身--装载 尾 翼--平衡
二、直升飞机的起飞原理
发动机（橡皮筋）→螺旋桨→产生向下的风 →形成向上的升力→起飞
三、橡皮筋的性质
直升飞机的起源
中国的竹蜻蜓原理 竹蜻蜓的叶片和水平旋转面之间有一个倾角（这个倾斜角度 是可以调整的）。
当旋翼旋转时，旋转的叶片将空气向下推，形成一股强风， 而空气也给竹蜻蜓一股向上的反作用升力，这股升力随著叶 片的倾斜角而改变，倾角大升力就大，倾角小升力也小。当 升力大于竹蜻蜓的重量时，竹蜻蜓便可向上飞起。
观察现象
正转
能飞
反转
不能飞
探究实验
作用力与反作用力
力的作用是相互的
螺旋桨
下压的力
教学过程：
1.3.10利用招聘代理机构
制定开发潜在客户的方案
汽车销售常常会遇到这种情况，过去进口车有招回的现象，国内现在也慢慢地引入了这种机制。招回是件好事情，是对客户负责任的
一种表现。但是客户不这样想，他认为，招回的车肯定有问题，不买了。其实他不了解，哪款车都不敢说是完美无缺的。比如，奔驰

2021/11/7
7
双旋翼式
目前以纵列式的使用较多，即两 个旋翼沿机身长度方向排列，它的重 心移动范围大、机身长，可以把直升 机做得很大，共轴式的紧凑，但操纵 复杂，在小型直升机上有较多的使用。
2021/11/7
8
卡-50双桨共轴武装直升机
2021/11/7
9
2021/11/7
10
纵列式双桨直升机
2021/11/7
4
单旋翼带尾桨式
单旋翼带尾桨式是目前最流行的 形式。这种直升机顶部有一个大的旋 翼，机身后伸出一个尾梁，在尾梁上 装一个尾部旋桨(简称尾桨)，尾桨的作 用是平衡由于旋翼旋转而产生的使机 身逆向旋转的扭矩。
2021/11/7
5
直-5
2021/11/7
6
双旋翼式
双旋翼的直升机有多种形式，有 两个旋翼共轴的，有两个旋翼交叉的， 有两个旋翼横列的和两个旋翼纵列的。 它们的共同点是有两个旋翼，两个旋 翼的旋转方向相反，从而使旋翼的反 作用力矩相互抵消保持机身不动。
1、旋翼受力（水平铰）
旋翼的桨叶在运动中产生拉力(向上)其原理和机 翼相同，都是因空气流过翼面产生升力，但是它的运 动是绕轴旋转的，旋翼在旋转一圈时在迎风的半圈 (称为前行)和顺风半圈(后行)中桨叶的相对风速是不 同的，即迎风一半大，而顺风时小，因而会造成升力 不平衡，即前行桨叶升力大，这会使直升机倾斜，并 使桨叶根部产生交变弯矩，使桨叶加速损坏。为了解 决这个问题，桨叶和桨毂之间用一个水平铰链或是柔 性的连接起来，使桨叶可在旋翼平面上、下摆动，这 样由于铰链不传递垂直方向的力，从而使两边升力平 衡，这个铰链称为水平铰或挥舞铰。
2021/11/7
28

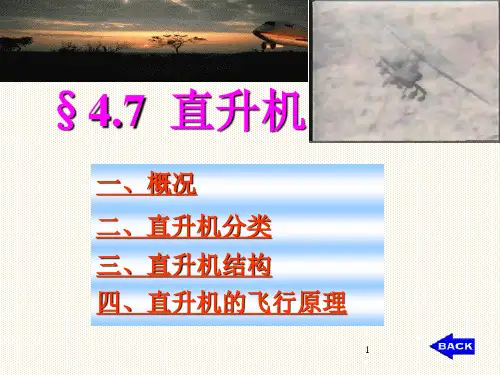

§4.7 直升机
