智能电子秤论文

电子秤毕业论文电子秤毕业论文引言电子秤是一种能够精确测量物体质量的仪器。

随着科技的不断发展，电子秤已经成为我们日常生活中不可或缺的一部分。

无论是在家庭中使用的厨房秤，还是在商业领域中使用的商用秤，电子秤都发挥着重要的作用。

本篇论文将探讨电子秤的原理、应用以及未来发展趋势。

1. 电子秤的原理电子秤的原理基于压力传感器和电子线路的组合。

当物体放置在电子秤上时，压力传感器会受到物体的压力作用，产生电信号。

电子线路会将这个电信号转换为数字信号，并计算出物体的质量。

相比传统的机械秤，电子秤具有更高的精确度和稳定性。

2. 电子秤的应用2.1 家庭使用在家庭中，电子秤常用于厨房。

它可以帮助我们精确称量食材，保证烹饪的准确度。

无论是烘焙、炒菜还是调制饮品，电子秤都能够帮助我们掌握每个成分的份量，提高食物的口感和质量。

2.2 商业领域在商业领域，电子秤广泛应用于超市、菜市场、快递行业等。

它可以帮助商家准确计量商品的重量，确保交易的公平和准确。

同时，电子秤还可以提供数据记录和统计功能，帮助商家进行库存管理和销售分析。

3. 电子秤的未来发展趋势3.1 智能化随着物联网和人工智能技术的快速发展，电子秤也将朝着智能化方向发展。

未来的电子秤可能会与智能手机或智能家居设备进行连接，实现远程控制和数据传输。

用户可以通过手机App监控和管理电子秤的使用情况，实现更加便捷和智能的操作。

3.2 多功能化除了称重功能，未来的电子秤可能会具备更多的功能。

例如，温度测量、计时器、食材分析等。

这样一来，电子秤不仅可以满足基本的称重需求，还可以提供更多的辅助功能，为用户提供更全面的服务。

3.3 环保节能在未来的设计中，电子秤也将注重环保节能。

采用更高效的电子元件和节能技术，减少能源的消耗。

同时，电子秤的材料选择也将更加环保可持续，减少对环境的影响。

结论电子秤作为一种现代化的测量工具，已经深入到我们的生活中。

它不仅提高了测量的准确度，还为我们的生活带来了更多的便利。

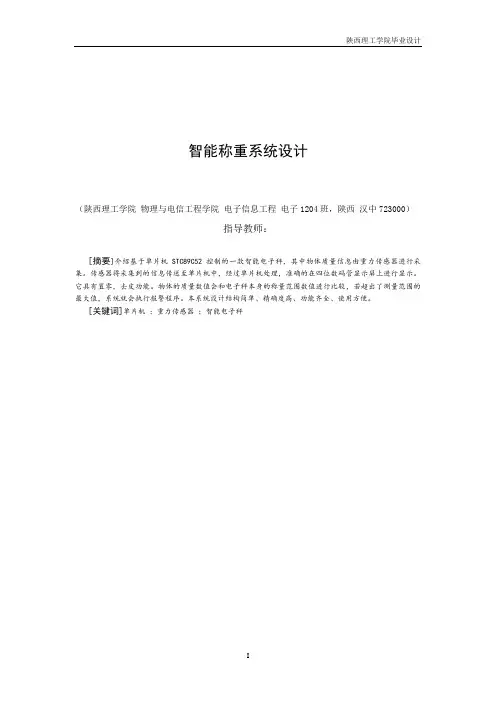

智能称重系统设计（陕西理工学院物理与电信工程学院电子信息工程电子1204班，陕西汉中723000）指导教师：[摘要]介绍基于单片机STC89C52控制的一款智能电子秤，其中物体质量信息由重力传感器进行采集。

传感器将采集到的信息传送至单片机中，经过单片机处理，准确的在四位数码管显示屏上进行显示。

它具有置零，去皮功能。

物体的质量数值会和电子秤本身的称量范围数值进行比较，若超出了测量范围的最大值，系统就会执行报警程序。

本系统设计结构简单、精确度高、功能齐全、使用方便。

[关键词]单片机；重力传感器；智能电子秤Design of the Intelligence Electronic Scales ofMicrocontroller（Grade12,Class4,Major of Electronic Information Engineering,School of Physics and Electronic Information Engineering,Shaanxi University of Technology，Hanzhong 723000，Shaanxi）Tutor:[Abstract]Introduction based on single chip STC89C52 control of an intelligent electronic scales, wherein the object quality of the information collected by the gravity sensor. Sensor information collected will be sent to the microcontroller through the microcontroller processing, accurate display on four digital display. It has zero, tare function. Quality and value will be the object of electronic scales weighing range values themselves are compared, if the maximum value exceeds the measurement range, the alarm system will execute the program. The simple design structure, high precision, fully functional, easy to use.[Key words]Single chip ; Gravity sensor ; Intelligent electronic scales目录1绪论 (1)1.1称重技术和衡器的发展 (1)1.2电子秤的发展现状和发展趋势 (1)1.2.1发展现状 (1)1.2.2发展趋势 (2)1.3项目研究意义 (3)1.4功能描述 (3)2设计原理 (5)2.1系统的原理框图 (5)2.2系统模块简介 (5)3硬件设计 (7)3.1硬件方案 (7)3.2称重传感器 (7)3.3电子秤专用24位AD转换芯片HX711及其电路 (8)3.4单片机STC89C52及其电路 (10)3.5液晶屏电路 (11)3.6矩阵键盘电路 (14)3.7声光报警电路 (14)3.8电源电路 (15)4软件设计 (16)5仪器的误差及误差分配 (17)5.1仪器的误差来源 (17)5.1.1称量重力传感器的误差 (17)5.1.2电子设备的误差 (17)5.1.3机械承重系统的误差 (18)5.2仪器误差分配 (18)5.3仪器误差的计算方法 (18)6总结 (20)致谢 (21)参考文献 (22)附录A (23)附录B (28)附录C (32)附录D (33)1绪论质量是测量领域中的一个非常重要的参数,称重技术自古以来就被人们所重视。

电子秤的设计毕业论文电子秤的设计摘要：本文主要介绍了电子秤的设计。

在设计中，首先进行了硬件设计，包括选取负载电阻，选择放大器运放，设计AD转换电路以及LCD显示屏等组成电子秤的关键硬件模块。

其次，进行了软件设计，使用Keil软件编写程序实现电子秤的各项功能。

对所设计的电子秤进行了测试验证，结果表明，该电子秤的测量精度达到了0.001g的标准。

关键词：电子秤，硬件设计，软件设计，测试验证一、设计思路电子秤是一种以数字量化的方式来实现物品质量测量的设备，具有精度高、测量范围广、易于读取和读数准确等优点。

电子秤一般由传感器、放大器、AD转换器、显示屏等组成，因此本次设计重点在于设计出这些硬件模块，并配以合适的软件程序来控制和实现各项功能。

二、硬件设计1.选取负载电阻电子秤的测量精度直接与所采用的负载电阻有关，如果选择的电阻太小，会导致电子秤的灵敏度降低，而过大的电阻则会使得电子秤在测量重量时不够精确。

因此，为确保电子秤的精度，应该根据秤的制造要求来选择负载电阻。

考虑到设计成本及电路的稳定性，本次设计选用的负载电阻为100欧姆。

2.选择放大器运放为了保证电子秤在测量重量时的可靠性，并获得良好的放大效果，本次设计选用了高精度的放大器运放—AD620。

AD620是一种可编程增益运放器，其增益范围从1到10,000，增益调节简单、性能稳定，广泛用于电子秤等有关测量领域。

3.设计AD转换电路AD转换电路是电子秤中重要的硬件模块，其负责将被放大后的电信号转换为数字信号，以实现数字化显示。

本设计中选用了12位的AD转换器—TLC2543，其采样频率可达50ksps，可以满足电子秤测量的速度要求。

4.LCD显示模块所设计的电子秤需要具备数据输出功能，因此本次设计选用了128*64点阵的LCD显示器模块，作为数据显示的主要载体。

这种LCD显示器具有显示清晰、占用空间小、显示效果佳等优点，适合在电子秤设计中使用。

三、软件设计在电路硬件模块设计完毕之后，为了实现电子秤的各项功能，我们需要设计一个可存在单片机中的程序。

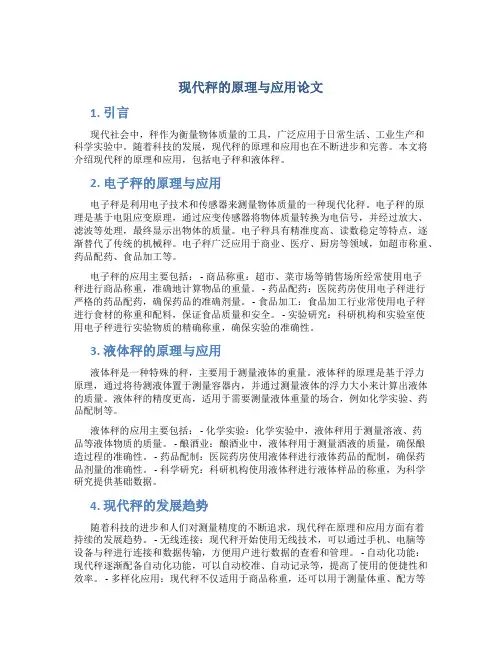

现代秤的原理与应用论文1. 引言现代社会中，秤作为衡量物体质量的工具，广泛应用于日常生活、工业生产和科学实验中。

随着科技的发展，现代秤的原理和应用也在不断进步和完善。

本文将介绍现代秤的原理和应用，包括电子秤和液体秤。

2. 电子秤的原理与应用电子秤是利用电子技术和传感器来测量物体质量的一种现代化秤。

电子秤的原理是基于电阻应变原理，通过应变传感器将物体质量转换为电信号，并经过放大、滤波等处理，最终显示出物体的质量。

电子秤具有精准度高、读数稳定等特点，逐渐替代了传统的机械秤。

电子秤广泛应用于商业、医疗、厨房等领域，如超市称重、药品配药、食品加工等。

电子秤的应用主要包括： - 商品称重：超市、菜市场等销售场所经常使用电子秤进行商品称重，准确地计算物品的重量。

- 药品配药：医院药房使用电子秤进行严格的药品配药，确保药品的准确剂量。

- 食品加工：食品加工行业常使用电子秤进行食材的称重和配料，保证食品质量和安全。

- 实验研究：科研机构和实验室使用电子秤进行实验物质的精确称重，确保实验的准确性。

3. 液体秤的原理与应用液体秤是一种特殊的秤，主要用于测量液体的重量。

液体秤的原理是基于浮力原理，通过将待测液体置于测量容器内，并通过测量液体的浮力大小来计算出液体的质量。

液体秤的精度更高，适用于需要测量液体重量的场合，例如化学实验、药品配制等。

液体秤的应用主要包括： - 化学实验：化学实验中，液体秤用于测量溶液、药品等液体物质的质量。

- 酿酒业：酿酒业中，液体秤用于测量酒液的质量，确保酿造过程的准确性。

- 药品配制：医院药房使用液体秤进行液体药品的配制，确保药品剂量的准确性。

- 科学研究：科研机构使用液体秤进行液体样品的称重，为科学研究提供基础数据。

4. 现代秤的发展趋势随着科技的进步和人们对测量精度的不断追求，现代秤在原理和应用方面有着持续的发展趋势。

- 无线连接：现代秤开始使用无线技术，可以通过手机、电脑等设备与秤进行连接和数据传输，方便用户进行数据的查看和管理。

第一章绪论 (1)1.1研究目的和意义 (1)1.2电子称重系统的应用领域 (1)1.3主要工作以及论文结构 (1)第二章系统方案论证与选型 (3)2.1控制器部分 (3)2.2数据采集部分 (4)2.2.1 传感器的选择 (4)2.2.2放大电路选择 (7)2.2.3 A/D转换器的选择 (8)2.2.4键盘处理部分方案论证 (9)2.3显示电路部分的选择 (9)2.4超量程报警部分选择 (9)2.4.1 电源模块方案选型 (10)第三章硬件电路设计 (11)3.1AT89S52的最小系统电路 (11)3.1.1单片机芯片AT89S52介绍 (11)3.1.3 AT89S52的最小系统电路构成 (12)3.2电源电路设计 (13)3.3数据采集部分电路设计 (13)3.6.1LED结构与原理 (15)3.6.2动态显示LED显示器接口 (16)3.4键盘电路与AT89S52单片机接口电路设计 (17)键盘电路与AT89C51的接口电路设计 (17)3.5报警电路的设计 (18)第四章系统软件设计 (20)4.1主程序设计 (20)4.2子程序设计 (21)4.2.1 A/D转换启动及数据读取程序设计 (21)4.2.2显示子程序设计 (22)4.2.3 键盘输入控制程序的设计 (22)4.2.4报警子程序的设计 (23)第五章总结 (25)参考文献 (26)附录1系统总图 (27)第一章绪论1.1 研究目的和意义传统的机械秤有很多缺点，比如精度不高，结构复杂，易老化，成本高等。

随着社会的发展，市场对秤的要求的越来越高，尤其是人体秤、厨房秤等各类便携式小型秤。

电子秤与传统的机械秤相比有许多优越性，它用压力传感器取代机械秤的弹簧大大减小了秤的体积和制造难度，以LCD 或LED显示屏取代传统的刻度盘使外形更加美观，由于内部集成了单片机以及软件系统，电子秤还拥有传统机械秤无法比拟的智能性。

他可以完成过载报警，总价计算，数据通信等众多功能。

摘 要要智能电子秤是将检测与转换技术、计算机技术、信息处理、数字技术等技术综合一体的现代新型称重仪器。

它与我们日常生活紧密结合成为一种方便、快捷、称量精确的工具，广泛应用于商业、工厂生厂、集贸市场、超市、大型商场、及零售业等公共场所的信息显示和重量计算。

智能电子称主要以单片机作为中心控制单元，通过称重传感器进行模数转换单元，在配以键盘、显示电路及强大软件来组成。

该电子称不但计量准确、快速方便，更重要的自动称重、计价功能外，还能自动计算，数字显示，受到广大用户欢迎。

智能电子称由于携带方便，使用简单，对人们生活的影响越来越大。

本系统是针对是电子称的自动称重、自动计价、数据处理进行研究的。

为了阐明用单片机是如何对采样数据进行处理，对数据的采集和转换、计算问题进行了研究。

讨论了单片机控制系统中关键的中断、计算问题，结果表明通过软件设计实现更完善。

本文在给出智能电子称硬件设计的基础上，详细分析了电子称的软件控制方法。

由于单片机控制的电子称结构简单，成本低廉，深受人们的喜爱，本文将对此进行详细讨论。

关键词电子秤；单片机；A/D转换；称重传感器AbstractIntelligent electronic balance values detection and the modern new-type names of technical comprehensive one body such as conversion technical, computer technology, message handling and digital technology instrument. Its and our close combination of daily life becomes a kind of convenient, shortcut, weighing accurate tool , is applied extensively in commercial, factory raw factory , gathers trade market, supermarket and large scale market , the message of the etc. public place of retail trade shows and weight calculation.Intelligent electronic name passes through name mainly with single flat machine as central control unit, value sensor to carry out modulus conversion unit , it is matching with keyboard , show circuit and powerful software to form. It is accurate that this electron claims to not only measure , fast convenience, more important automatic name may still realize besides heavy, valuation function to remove the peel , completely / hair turns , calculate voluntarily, figure shows , is welcomed by masses of user. Intelligent electronic name since carry convenience, it is more and more big to use the simple influence for that people live.This system aims at is the automatic name of electronic name heavy, automatic valuation and data handling carry out research. To expound to use single flat machine , it is to how to carry out handling for sampling data , is for the collection of data and conversion and calculation problem has studied. Have discussed the suspension of the key in single flat machine control system , calculate problem , show as a result that through software design, realization is perfected more. This text is weighing the foundation of hardware design to intelligent electron , has analysed the software control method of electronic name in detail. Since the electron of single flat machine control weighs structure, is simple, cost is cheap, receive deeply people like , this text will carry out detailed discussion for this.KeywordsIntelligence electronic weighing ; MCU;A/D converter;weighing sensor ;目 录要 (I)摘 要Abstract (II)绪论 (1)1. 智能电子秤系统的概况 (2)1.1 电子秤的发展史 (2)1.2 智能电子秤应用范围 (2)1.3智能电子秤的研究动态 (2)2.智能电子秤的工作原理 (4)2.1 智能电子秤性能及技术要求 (4)2.2 工作原理 (4)2.3 基本结构 (4)3 智能电子秤的硬件设计 (5)3.1信号采集电路 (5)3.2 单片机控制系统 (7)3.3键盘显示接口电路 (10)4 智能电子秤的软件设计 (13)4.1主程序设计 (13)4.1.1主程序设计思路 (13)4.1.2 主程序工作原理 (14)4.1.3 主程序流程框图 (15)4.2系统初始化 (16)4.2.1 AT89C52的初始化 (16)4.2.2 8279的初始化 (18)4.2.3 ICL7109的初始化 (18)4.3 A/D转换结果处理程序 (18)4.3.1 A/D转换过程 (18)4.3.2采样数据处理 (19)4.4 键盘与显示处理程序 (19)4.4.2 键盘模块 (20)4.5数据处理程序 (23)4.5.1 重量输出 (23)4.5.2 置零 (23)5机械部分 (25)5.1设计原理 (25)5.2各个零部件的作用 (27)结 论 (28)致 谢 (30)参考文献 (31)附录一 系统主程序 (32)绪论随着科学技术和经济的发展，出售商品品种的增加，需要称量物品的设备也需要更新换代，人们对称重装置的要求也越，电子称重装置推广，从而进入到传感器，电子学和微处理机领域、使得称重装置变成为电子仪器。

数字电子秤设计数字电子秤设计摘要本文主要介绍了数字电子秤的硬件电路结构及其中的原理，所设计的电子秤具有基本称重、键盘输入、计算价格、显示、超重报警功能。

电子秤的测量范围为0-10Kg，测量精度达到 1g，有高精度，低成本的特征。

首先用传感器把重量转换成电压信号，再将电压信号放大输入A/D转换，利用A/D转换工具将模拟信号转化为数字信号，得到的数字信号传送至单片机，通过程序对信号进行处理，实现称重功能，然后将重量与键盘输入单价相乘计算出总价，并将重量和价格用LED显示出来。

关键词电子秤；称重传感器；单片机ELECTRON IC SCALE DESIGNABSTRACTThis paper mainly introduces the structure of a digital electronic scale’s the hardware circuit and its principle. The functions of a digital electronic scale are weighing, keyboard input, price calculation, display, overweight alarm. Electronic Scale is of the 0-10 Kg measurement range, 1 g measurement accuracy ,a high-precision, low-cost, portable features. Firstly, it uses weighing sensors to convert the weight signal to voltage signal, then amplifys voltage signal, input it to A / D converter; secondly A / D converter converts analog signals to digital signals, the digital signal will be sent to the microcontroller, through the process of Signal processing, the weight and price will be displayed on LED.KEY WORDS digital ；electronic scale; weighing sensor; MCU目录中文摘要 (I)英文摘要 (II)前言 (1)1. 绪论 (2)1.1研究本文的意义 (2)1.2 数字电子秤的工作原理 (2)1.3 数字电子秤性能及技术要求 (2)2. 硬件设计 (3)2.1 传感器模块 (3)2.2 A/D转换模块 (3)2.2.1 AD7705的结构 (4)2.2.3 AD7705 各引脚功能 (5)2.3 单片机模块 (6)2.4 键盘显示模块 (7)2.4.1 键盘键的功能 (7)2.4.2 键盘和显示电路 (8)2.5 过量程报警模块 (9)3. 数字电子秤软件设计 (9)3.1 系统软件设计 (10)3.2 键盘软件设计 (10)3.2.1 键盘扫描 (10)3.2.2 数字显示 (11)3.3 A/D转换程序 (11)3.4 数据处理程序 (12)3.4.1 重量转化 (12)3.4.2 价格计算 (13)4.结论 (13)参考文献 (14)附录一： (15)附录二： (19)致谢 (20)前言电子称重技术是现代称重计量和控制系统工程的重要基础之一，电子衡器经过40年的不断改进和完善，从60年代的机电结合型发展到现在的全电子型和数字化智能型。

届毕业设计(论文)题目: 电子秤的设计学院:电子与信息工程学院专业: 电子信息工程学号:姓名:指导老师:起讫日期:2014 年 06 月电子秤的设计摘要智能电子秤是日常生活中经常使用的一种测重装置,它采用了电子技术、传感器技术等，测量的误差小，可以将“精确、快速、自动”的要求很好的满足。

现实生活中，在学校、市场、工厂、医院等地方都得到了广泛的推广和应用。

本设计主要以单片机为中心模块,针对电子秤的自动称重、自动处理数据、自动显示来进行设计。

本系统中的数据采集模块主要负责将压力这个非电量转化为电量；信号处理模块主要负责对信号的放大和模/数转换；单片机控制模块主要负责数据的进一步处理、控制端口的输出等；显示模块主要负责显示重量、单价、总价；程序设计方面采用的模块化的设计思想。

通过对这些模块的方案选择以及硬件设计，详细的介绍了本系统是如何进行数据采集、数据处理以及显示的。

关键词：电子秤变阻式压力传感器单片机 A/D转换器The design of electronic scalesAbstractIntelligent electronic scale is one of the weighing device that we are frequently used in daily life, which uses electronic technology, sensor technology with a small measurement error. And it can be nice to meet therequirements--"precisely, quickly and automatically". In real life, it has been widely promoted and applied in schools, markets, factories, hospitals and other places.The system usesthe single-chip as central module,being designedfor automatically scales for weighing, automatic data processing, automatic display.Data acquisition module is mainly responsible for the pressure of the non-power into electricity;The signal processing module is mainly responsible for signal amplification and A / D converter ;SCM control module is mainly responsible for the further processing of data, the control output port, etc.;The display module is mainly responsible for displaying the weight, unit price, total price; modular design concept adopted in the design process.Through selecting the scheme of these modules and designinghardware, describes in detail how the system for data acquisition, data processing and display.Key Words：Electronic scales; variable resistance type pressure sensor; microcontroller; A/D converter目录摘要ⅠAbstractⅡ第一章绪论11.1引言11.2 国内外的发展现状11.3 研究的目的和意义11.4 总体设计思路21.5 论文结构2第二章系统方案设计32.1系统整体设计方案比较32.2 系统各模块电路设计方案比较42.2.1 单片机处理模块42.2.2 数据采集模块52.2.3 信号处理模块62.2.4 显示模块72.2.5 按键电路72.3 具体实施方案简介8第三章系统硬件设计93.1 基于STC89C52的单片机控制模块93.1.1 STC89C52简介93.1.2 STC89C52引脚说明93.1.3 STC89C52具体电路设计103.2 数据采集模块113.3 信号处理模块123.3.1 HX711简介123.3.2 HX711引脚图133.3.3 信号处理模块电路设计143.4 显示模块143.4.1 LCD1602简介143.4.2 LCD1602引脚图153.4.3 显示模块电路设计153.5 按键电路163.5.1 4*4按键简介163.5.2 按键电路设计173.6 报警模块173.6.1 报警模块介绍173.6.2报警模块电路设计173.7 总结18第四章系统软件设计194.1 软件开发环境194.2 系统软件设计流程图194.2.1 主程序设计流程图194.2.2 系统显示部分流程图204.2.3 信号处理模块流程图214.3 总结22第五章系统仿真及硬件调试235.1系统仿真235.1.1系统仿真图235.1.2 系统仿真结果235.1.3 系统仿真误差分析255.2 系统整体调试255.2.1 系统实物调试结果图255.2.2 系统实物调试误差分析：27总结28参考文献29致谢30附录31第一章绪论1.1引言电子秤是日常生活当中经常会用到的一款衡器装置，它不仅体积小、读数方便，而且精确度高，操作十分简单方便。

简易电子称摘要本文阐述了简易电子称的原理，提出设计整个系统的思路和所需考虑的问题，该设计以AVR系列单片机ATmega32为控制核心，系统可以分为最小系统、数据采集和人机交互界面三大部分。

最小系统部分主要包括ATmega32、时钟电路和复位电路；数据采集部分由称重传感器、信号放大部分组成，信号放大主要由三个高精度运算放大器OP07构成的仪表放大器；人机交互界面为键盘输入和点阵式液晶显示，主要使用4X4矩阵键盘和1602液晶显示器，可以方便的输入数据和直观的显示数据；系统电源以外接5V电源以提供系统正常工作电源。

经调试，该电子秤可以实现基本的称重功能（称重范围为0～2Kg，重量误差不大于±0.005Kg）。

整个系统结构简单，使用方便，功能齐全，精度高。

关键词：称重传感器，仪表放大器，ATMEGA 32，简易电子称目录摘要 0第一章引言 (4)第二章系统方案的设计 (4)2.1 电子称的设计要求 (4)2.1.1 基本要求 (4)2.1.2 特色与创新 (5)2.2 实验原理及设计基本思路 (5)2.2.1系统工作原理 (5)2.2.2 系统设计基本思路 (5)2.3 系统总体设计方案比较与论证 (5)2.3.1 方案一 (6)2.3.2 方案二 (6)2.3.3 方案三 (7)2.4 数据采集部分的方案确定 (7)2.4.1 压力传感器 (7)2.4.2 信号放大处理 (9)2.5人机互交部分 (9)2.5.1 键盘输入 (9)2.5.2 输出显示 (10)2.6最终确定方案总结 (10)第三章系统硬件设计 (11)3.1 单片机小系统电路 (11)3.1.1 单片机复位电路 (12)3.1.2 单片机时钟电路 (12)3.2 数据采集部分电路 (13)3.3 人机交互部分电路 (14)3.3.1显示电路 (14)3.3.1按键控制电路 (14)3.4 系统原理图 (15)第四章系统软件设计 (16)4.1 主程序流程图 (16)4.2 AD采集子程序流程图 (17)4.3 置零子程序流程图 (17)4.4 AD值转换Kg子程序流程图 (18)4.5 显示子程序流程图 (19)4.6 按键扫描和按键处理子程序流程图 (19)第五章系统的调试 (21)第六章结论 (22)6.1系统实现功能 (22)6.2系统存在问题 (22)6.3体会 (22)参考文献 (24)致谢............................................ 错误！未定义书签。

电子秤设计毕业论文智能电子秤设计摘要目前，电子计价秤的使用非常普及，逐渐会取代传统的杆秤。

由压力传感器制作的电子秤已广泛地应用到各行各业，特别是微处理机的出现，工业生产过程自动化程度的不断提高，压力传感器已成为过程控制中的一种必需的装置。

本文介绍了一种以MSP43单片机微处理器最小系统，并配以几个主要的集成电路器件设计成的智能电子秤。

本系统是利用压力传感器采集当前压力，根据输入单价，准确计算出物品的金额，同时把重量、金额显示到LED数码管上。

关键词：压力传感器放大器单片机AbstractNowadays, electronic scale is very popular and it will replace the traditional steelyard gradually. The electr onics steelyard made by the pressure tran sducer has bee n applied to all professions, especially the emergence of the microprocessor. And with the increasing of the automati on of in dustry product ion, the pressure tran sducer becomes a kind of esse ntial device in the process con trol.This paper introduces a MSP430 smallest single-chip microprocessor system, and with several major integrated circuit devices designed as a smart electronic scales. The system is to use pressure sen sors collect the curre nt pressure, accord ing to in put price, and accurately calculate the amount of goods At the same time, the weight of the amount of shows on the LED digital tube.Keywords：Pressure Transducer amplifier Single chip microcomputer目录第一章绪论 (1)1.1电子秤设计背景.......................................................... 1.1.2称重技术和衡器的发展.................................................... 1.1.3电子秤的发展现状......................................................... 1.1.4电子秤的发展趋势.........................................................2.1.5现有电子秤的不足......................................................... 4. 第二章芯片介绍 (5)2.1单片机的发展............................................................ 5.2.2 MSP430F149 芯片..................................................... 6.2.2.1 MSP430F149 的引脚 ............................................... 6.2.2.2 MSP430F149的模数转换器ADC12 (9)2.3压力传感器.............................................................. 1.02.3.1压力传感器的选择 (10)2.3.2放大电路.......................................................... 1.12.4 LED数码管 (12)2.4.1数码管的分类 (12)2.4.2数码管的驱动方式 (12)2.5 键盘................................................................... .132.6相关软件 (13)2.6.1 Protel 99 SE ............................................................................................ 1.32.6.2 C 语言............................................................ 1.52.7 小结.................................................................... .16 第三章系统硬件设计. (17)3.1电子秤系统的构成及工作原理............................................. 1.73.2电子秤系统压力传感器电路................................................ 1.73.3电子秤系统的键盘电路 (18)3.4电子秤系统的显示电路 (19)3.5电子秤系统的电源电路 (20)3.6小结 (20)第四章电子秤系统的软件设计 (21)4.1电子秤系统的程序总流程图 (21)4.2初始化程序流程图 (21)4.3压力传感器程序流程图 (22)4.4 预处理程序流程图 (22)4.5称重计价程序流程图 (23)4.6 键盘程序流程图 (24)4.6.1键盘分析程序 (25)4.7数码管显示流程图 (27)4.8小结 (27)结论 (28)致谢 (29)参考文献 (30)附录一 (31)附录二 (33)第一章绪论1.1电子秤设计背景目前，台式电子秤在商业贸易中的使用已相当普遍，但存在较大的局限性：体积大、成本高、需要工频交流电源供应、携带不便、应用场所受到制约。

智能轻量级的功效作文在这个科技飞速发展的时代，各种智能产品层出不穷，让人眼花缭乱。

但今天我想说的，不是那些高大上、复杂无比的智能巨头，而是智能轻量级的玩意儿所带来的奇妙功效。

就拿我前段时间买的那个智能体重秤来说吧。

这东西看起来普普通通，小小的，也没什么特别惊人的设计。

但它却实实在在地给我的生活带来了一些小惊喜。

我这人吧，一直对自己的体重挺在意的。

每次站在镜子前，总觉得这儿多了点肉，那儿不够紧致。

所以当我看到这个智能体重秤的时候，心想，说不定能靠它来好好监督自己。

这秤刚到家，我就迫不及待地拆开包装，把它放在了卧室的角落里。

它的表面是一块光洁的玻璃，下面有个小小的显示屏，简洁又大方。

我踩上去，几秒钟的功夫，体重、体脂率、水分含量等等数据就都显示出来了。

嘿，还真挺神奇的！接下来的日子里，这小小的智能体重秤可成了我的“贴身小管家”。

每天早上起床，我第一件事就是光脚站上去称一称。

要是发现体重比昨天轻了点儿，那心情，简直就像中了彩票一样美，一整天都干劲十足；要是重了呢，就会暗暗下定决心，今天一定要少吃多运动。

有一次，我连续几天参加朋友聚会，胡吃海塞的，心里想着这下完了，体重肯定得飙升。

果不其然，站到秤上的那一刻，那数字让我倒吸一口凉气。

我当时就发誓，接下来的一周都要和蔬菜沙拉作伴，和甜品说拜拜。

那段时间，每天看着体重秤上的数字一点点往下降，那种成就感真的无法言喻。

而且这智能体重秤还有个配套的手机 APP，能把我每次测量的数据都记录下来，生成图表。

我可以清楚地看到自己体重的变化趋势，了解自己身体的状况。

这可不仅仅是个数字游戏，它让我更加了解自己的身体，也让我更加关注健康的生活方式。

除了体重秤，还有一个智能轻量级的小玩意儿也让我特别喜欢，那就是智能手环。

这手环啊，细细的一根，戴在手腕上几乎没什么感觉。

但它的功能可不少，能监测心率、睡眠，还能记录运动步数。

记得有一次我去爬山，特意戴上了它。

一路上，我一边欣赏着美丽的风景，一边好奇地看着手环上的步数不断增加。

第1章绪论1.1引言在我们生活中经常都需要测量物体的重量，于是就用到秤，但是随着社会的进步、科学的发展，我们对其要求操作方便、易于识别。

随着计量技术和电子技术的发展，传统纯机械结构的杆秤、台秤、磅秤等称量装置逐步被淘汰，电子称量装置电子秤、电子天平等以其准确、快速、方便、显示直观等诸多优点而受到人们的青睐。

电子秤向提高精度和降低成本方向发展的趋势引起了对低成本、高性能模拟信号处理器件需求的增加。

通过分析近年来电子衡器产品的发展情况及国内外市场的需求，电子衡器总的发展趋势是小型化、模块化、集成化、智能化；其技术性能趋向是速率高、准确度高、稳定性高、可靠性高；其功能趋向是称重计量的控制信息和非控制信息并重的“智能化”功能；其应用性能趋向于综合性和组合性。

1.2 选题背景和意义称重技术自古以来就被人们所重视，作为一种计量手段，广泛应用于工农业、科研、交通、内外贸易等各个领域，与人民的生活紧密相连。

电子秤是电子衡器中的一种，衡器是国家法定计量器具，是国计民生、国防建设、科学研究、内外贸易不可缺少的计量设备，衡器产品技术水平的高低，将直接影响各行各业的现代化水平和社会经济效益的提高。

称重装置不仅是提供重量数据的单体仪表，而且作为工业控制系统和商业管理系统的一个组成部分，推进了工业生产的自动化和管理的现代化，它起到了缩短作业时间、改善操作条件、降低能源和材料的消耗、提高产品质量以及加强企业管理、改善经营管理等多方面的作用。

称重装置的应用已遍及到国民经济各领域，取得了显著的经济效益。

电子秤是称重技术中的一种新型仪表，广泛应用于各种场合。

电子秤与机械秤比较有体积小、重量轻、结构简单、价格低、实用价值强、维护方便等特点，可在各种环境工作，重量信号可远传，易于实现1重量显示数字化，易于与计算机联网，实现生产过程自动化，提高劳动生产率。

例如标签秤在超市中的应用已经是耳闻目睹的了。

一张小小的标签包含着：品名、价格、重量等，一一列表在这小小的电子标签上。

智能电子秤的设计与实现研究智能电子秤已经成为现代家庭生活中不可或缺的工具，它的出现将人们从繁琐的计量过程中解放出来，让我们更加轻松便捷地完成各种测量工作。

在本文中，我们将探讨智能电子秤的设计与实现研究。

一、智能电子秤的构造与原理智能电子秤通常包含四个关键元件：称量传感器、AD转换器、微处理器和显示屏。

称量传感器是整个电子秤的核心部件，在称量过程中通过量化转换将物体重量转化为电信号；AD转换器将模拟信号转化为数字信号，微处理器则通过读取和处理数字信号，最终将结果显示在屏幕上。

智能电子秤的原理主要由两个部分组成：称重部分和数据处理部分。

称重部分通过称量传感器实现物体的重量测量，然后将数据传递给AD转换器进行转换和处理；数据处理部分则由微处理器来完成，通过编程算法处理AD转换器输出的数据，最终将结果以数字形式显示在液晶屏幕上。

二、智能电子秤的设计与实现对于智能电子秤的设计，我们需要考虑以下几个因素：1.精准度：智能电子秤的精度是至关重要的。

为了确保精准度，称量传感器应该具有高精度和高灵敏度，并且在秤体设计过程中应该考虑到不同重量范围的测量能力。

2.便携性：智能电子秤通常需要在各种环境下使用，因此在设计时，需要考虑到便携性和易于携带性。

为此，秤盘和秤体的设计应该具有轻便和易于携带的特点。

3.多功能性：智能电子秤应该具有多种测量功能和单位的选择，这样用户可以方便地选择不同的测量模式，准确地测量各种物体的重量。

基于以上因素，我们可以设计一款智能电子秤的实现方案：1.硬件实现：在硬件方面，我们使用高精度的称量传感器作为电子秤的核心部分，并且在秤盘和秤体的设计上采用轻便、耐用的材料。

同时，在AD转换器和微处理器的选择上，我们应该考虑到高速、高精度和稳定性等因素。

2.软件实现：在软件方面，我们需要设计一个符合测量需求的界面，并实现多种测量模式和单位的选择。

此外，我们需要开发测量算法，以确保测量的准确性和稳定性。

最后，我们需要将算法和数据处理程序嵌入微处理器中，使之与称量传感器进行协同工作。

HX7简易电子秤设计论文摘要：本论文主要介绍了一种基于HX711芯片的简易电子秤的设计。

通过使用HX711芯片作为ADC（模数转换器）和PGA（程序可编程增益放大器），实现了电子秤的高精度和高稳定性。

在硬件设计方面，本文详细介绍了电子秤的传感器、HX711芯片的接线和电路设计。

在软件设计方面，本文介绍了电子秤的数据处理算法和显示界面设计。

经过实验验证，本文设计的简易电子秤具有较高的精度和稳定性，可以满足一般家庭使用的需求。

关键词：HX711芯片、电子秤、精度、稳定性、传感器1.引言电子秤是一种广泛使用的测量仪器，它通过传感器将物体的重量转换为电信号，然后使用模数转换器将电信号转换为数字信号，最后通过显示器显示出物体的重量。

传统的机械秤存在着读数不准确、易损坏等问题，而电子秤在精度和稳定性方面具有明显的优势。

因此，设计一种简易电子秤具有很高的实用价值。

2.设计原理HX711芯片是一种专用于电子秤的高精度模数转换器和程序可编程增益放大器。

它能够将传感器输出的微小电信号放大，并通过模数转换器将其转换为数字信号。

HX711芯片具有低噪声、高分辨率和高采样率等特点，能够满足电子秤的高精度要求。

3.硬件设计3.1传感器选择在电子秤的设计中，传感器起到了关键作用。

常见的传感器有应变片传感器、电容传感器和压阻式传感器等。

根据需求和成本考虑，本文选择了应变片传感器作为电子秤的传感器。

3.2HX711芯片接线和电路设计4.软件设计4.1数据处理算法在电子秤的设计中，需要对传感器输出的数字信号进行处理，得到物体的重量。

常见的数据处理算法有平均值滤波算法、加权平均值滤波算法和中值滤波算法等。

在本文设计的简易电子秤中，使用了加权平均值滤波算法，能够有效地降低噪声干扰，提高测量的准确性。

4.2显示界面设计电子秤的显示界面设计直接影响用户的使用体验。

在本文设计的简易电子秤中，使用了液晶显示屏作为显示界面，并设计了简洁明了的用户界面，方便用户查看物体的重量。

商用电子秤的设计摘要在日常生活中，经常需要测量物体的质量，测量的准确性从而显得很重要。

称重技术的改革影响着人民的生活，随着计量技术和电子技术的开展，以前常用的纯机械构造的杆秤、台秤等存在不准确、速度慢、不能计价易作弊等问题，已逐步被电子产品替代。

本次电子秤设计将运用单片机来完成，具有小型化、智能化、准确度高等特点。

本设计以51系列单片机AT89S52为控制核心，实现电子秤的根本功能，即准确采集物体的质量，直观显示重量、单价及总价，并可对不同物品的重量、单价进展调整，此外系统还具有超量程报警功能。

显示局部采用的是1602液晶显示器，运用独立式键盘实现重量、单价的调整和切换显示功能。

软件设计以C语言作为编程语言，采用模块化编程思想，在Keil uVision开发环境下编写应用程序，结合硬件电路做整体调试，最终实现了所设计功能。

整个系统构造简单、使用方便、功能齐全、精度高，具有一定的实用价值。

关键词：电子秤；单片机；1602液晶；独立键盘The Design of mercial Electronic ScalesABSTRACTIn our daily life，we usually measure somethings’wight.The accuracy of measurement seem to be very important.The reform in weighting technology is affecting our life. With the development of measurement technology and electronics，the traditional mechanical steelyard which we used previously are sifted out step by step.Because the problem which including inaccuracy、slow、valuation or easy to cheating can be resolved by electronic products.The design is based on programming of SCM，then it can transform products to be minitype、modularization and intelligentize，the technical function of products bee faster、more accurate and more reliable.The design for the control of 51 puters AT89S52 core, to achieve the basic control functions of electronic scales.measuring the weight exactly、displaying the weight and unit price exactly、displaying the total price exactly、displaying the unit price after adjusting the unit price、displaying the unit weight after adjusting the unit weight.the displaying way is base on 1602 LCD display.Stand-alone keyboard unit price and the weight adjustment.independent button control the changing which between the status.I select C language to be programme language，and pile the program in the condition of Keil uVision. The design adopt the modularization programming and debug the program bine to hardware circuit.I analyse the cause of error and resolving thought in designning process，and finish the basic functions of electronic scale. The system at weighing has also super-range alarm. The whole system is simple, easy to use, fully functional, high precision, with some Practical value.Key words:electronic scale; SCM; 1602LCD; single keyboard目录第1章绪论11.1 选题背景与意义11.2 电子秤的研究现状及开展趋势11.3 本设计的主要工作3第2章系统方案设计32.1电子秤的设计要求42.2 系统工作原理42.3 系统方案选择42.4 各功能模块的分析与选型52.4.1 单片机的选择62.4.2 按键的选择72.4.3 输出模块的选择72.4.4 报警模块的选择82.5 编程语言及开发工具选择82.5.1 编程语言的选择82.5.2 开发环境的选择92.6 本章小结9第3章系统软件设计103.1 AT89S52的介绍103.2 主程序设计133.2.1 函数声名以及变量定义133.2.2 主程序设计思想143.3 按键处理程序153.3.1 按键介绍153.3.2 按键设计173.4 显示子程序设计183.4.1 1602液晶简介183.4.2 液晶显示子程序233.5 报警子程序设计263.6 本章小结27第4章程序调试274.1 程序编译274.2 调试过程304.3 调试中出现的问题及解决方法314.4 调试结果324.5 本章小结33第5章结论33致34参考文献34附录A 外文翻译-原文局部35附录B 外文翻译-译文局部41附录C 电子秤源程序45第1章绪论1.1选题背景与意义电子秤是日常生活中常用的电子衡器，广泛应用于超市、大中型商场、物流配送中心。
