爱普生的微压电喷头结构

喷墨技术喷墨技术(Ink-Jet technology)是一种新的无接触(Non Impact)、无压力、无印版的印刷技术，将电子计算机中存储的信息输入喷墨印刷机即可印刷。

按工作原理可以分为固体喷墨(Solid Ink-Jet/Wax Jet)和液体喷墨(Liquid Ink-Jet)两种。

可以在各种不同非吸收性材料上（具有不同的表面能）喷印目录喷墨技术发泡技术发泡喷墨技术微压电喷墨技术微压电打印头技术发泡技术与压电技术各有优劣喷墨技术发泡技术发泡喷墨技术微压电喷墨技术微压电打印头技术发泡技术与压电技术各有优劣展开编辑本段喷墨技术简介无接触、无压力、无印版的印刷技术。

将电子计算机中存储的信息输入喷墨印刷机即可印刷。

固体喷墨固态喷墨仍然在特定的工业有其存在和发展的空间。

固态喷墨仍然在特定的工业有其存在和发展的空间。

固态墨耗材依赖性高，一定需向同牌号的机器供应商购买，否则因其熔点不同而无法打印。

由于固体喷墨是将固态印墨加温至其熔点转变为液态后喷印到印材上，故其设备相对复杂而昂贵，故障率高，维修成本高，而且加温设备如长时间断电可能造成设备永久损坏。

因而使固体喷墨的普及一直停滞不前。

液体喷墨液体喷墨打印机的主要工作方式又分为热发泡式、陶瓷压电式。

将喷墨加温以保持稳定的粘度及表面张力这一技术，在近十年来也被应用于液态喷墨，以适应不同（地区）的打印环境，如热带/温带/寒带，季节/日夜的温差变化，保证了打印的质量及印件颜色的重现性。

但因其独特的打印特性，即固体墨在熔融成为液态后，工作过程中一直保持稳定的温度，所以液态墨的粘度及表面张力也保持相对的稳定，如此的特性使其可以在各种不同非吸收性材料上（具有不同的表面能）喷印，即喷即干，对喷印材料的选择性不大严格等。

在中国，陶瓷喷墨打印技术已掀起一阵狂潮，冰箱、洗衣机外壳的喷墨打印技术也在陆续投入生产中。

喷墨打印技术将大大改变的图案的清晰度和自由度，是高新科技的典型代表巨作。

喷墨打印机以及墨盒灌墨、连续供墨、喷头工作原理喷墨打印机以及墨盒灌墨、连续供墨、喷头工作原理作者：张杰中国OA技术联盟论坛-资料网第一篇、喷墨打印机及选购篇 (4)一、主要喷墨打印机厂家及产品41、生产厂家 (4)2、喷墨打印机主要产品 (5)二、打印机分类51、根据墨盒色彩分52、根据打印纸张分53、根据打印机功能分6三、各厂家打印机上的一些特点61、打印机喷头 (6)2、压电式喷头 (8)3、热泡式喷墨技术 (10)第二篇、墨盒灌墨填充篇 (14)一、墨盒的分类 (14)1、有气孔的墨盒 (15)2、无气孔的墨盒 (17)二、墨盒基本结构 (18)1、EPSON打印机有气孔、有填充物墨盒的构造。

(18)2、EPSON打印机有气孔、无填充物墨盒的构造。

(28)3、EPSON打印机无气孔、无填充物墨盒的构造。

(32)4、EPSON打印机无气孔、无填充物墨盒的延伸——填充墨盒。

.. 38第三篇、墨水纸张篇 (44)一、墨水 (44)1、墨水的分类 (45)2、墨水的质量要求 (46)3、墨水的选择。

(48)4、墨水的保管 (49)5、部分牌子墨水打印效果贴图比较 (50)二、纸张 (51)1、喷墨打印机常用纸张类型 512、喷墨打印机常用纸张质量要求 (52)3、喷墨打印机常用纸张选择 544、喷墨打印机常用纸张保管 55第四篇、连续供墨篇 (56)一、喷墨打印机使用连续供墨的原理和系统组件。

(56)二、喷墨打印机各个牌子改装为连续供墨的优势和不足 (56)三、喷墨打印机连续供墨系统的产生是一个必然趋势 (56)四、如何改装为连续供墨系统 (56)五、改装事例举列 (57)六、你认为目前的连续供墨系统应当做哪些改进？ (57)第五篇、墨盒芯片破解篇 (57)一、对墨盒芯片的认识 (57)二、墨盒无芯片的喷墨打印机在显示“墨尽”以后的处理办法。

(59)三、墨盒有芯片的喷墨打印机在显示“墨尽”以后的处理办法。

佳能喷墨打印技术剖析彩色喷墨打印主要有高温高压式打印和常温常压式打印两种方式，佳能的气泡技术（Bubble Jet）即是前一种方式的代表之一。

从下面对佳能彩色喷墨打印技术的介绍中，我们就会对彩色喷墨打印技术所暗藏的种种秘技形成一个初步的了解。

如何实现喷墨打印以佳能最新的气泡技术为例，其工作原理是(参见图1)：通过喷墨打印头（喷墨室的硅基底）上的电加热元件（通常是热电阻）使喷墨室在3微秒内急速升温到300℃，喷嘴底部的墨水因而汽化并形成气泡，蒸汽膜将墨水和加热元件隔离，以避免将喷嘴内全部墨水加热；加热信号消失后，受热陶瓷表面开始降温，但残留余热仍促使气泡在8微秒内迅速膨胀到最大，由此产生的压力压迫一定量的墨滴（很小，只有人一滴眼泪的百万分之一左右）克服表面张力快速挤压出喷嘴；随着温度继续下降，气泡开始呈收缩状态，喷嘴前端的墨滴因挤压而喷出，后端因墨水的收缩而使墨滴开始分离；气泡消失后，墨水滴与喷嘴内的墨水就完全分开，从而完成一个喷墨的全过程--喷到纸上的墨水的多少可通过改变加热元件的温度来控制，从而最终达到打印图像的目的。

注：佳能的星形喷嘴的加热点离喷嘴前端更近，这有利于对墨滴形状与落点的控制及缩短喷射的时间。

图1当然，以上原理介绍只是一种"慢镜头"似的演示，实际的打印喷头加热及墨水喷射过程都是在相当高的速度中完成的，从加热、气泡的生成、气泡的消失直至准备下次喷射的整个循环只耗时140～200微秒，也正是这样的速度才使佳能彩色喷墨打印机最终得以实现高速打印。

如何提高打印质量喷墨打印方式属于单色抖动输出模拟灰度，其质量主要取决于打印机在黑白文本和彩色图像输出中的分辨率、灰度、色彩层次、饱和度和色温等多种参数。

所以，打印质量的提升除了通过提高打印分辨率之外，还可通过增加墨水色彩数、减小墨滴尺寸、采用先进的算法软件控制墨滴落点、改善墨水性能和使用专用打印纸张等多种途径来实现－－实现高品质喷墨打印输出是一个需要硬件和软件性能全面增强的系统工程。

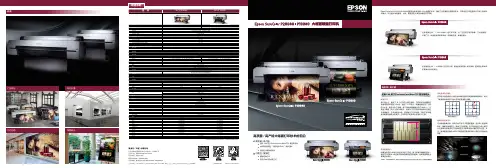

精准快 打出彩Epson Edge Print 爱普生RIP软件爱普生重新设计了打印机的硬件结构，令其可以方便的适合打印工作或者运输状态。

更紧凑的结构LED照明系统行业应用家居装饰时尚服装体育服装型号SureColor F9380主要部件技术参数打印头双PrecisionCoreTM TFP微压电打印头 （智能墨滴变换技术）喷嘴设置每种颜色1440个喷嘴打印方向双向打印\单向打印本机最高分辨率720x1440 dpi墨水系统墨水爱普生“活的色彩DS”热转印墨水颜色青色、洋红色、黄色、高浓度黑色墨水容量3000ml/色打印速度360x720dpi 1 pass 108.6平方米/小时720x720dpi 2 pass60平方米/小时720x720dpi 3 pass44.1平方米/小时720x720dpi 4 pass29.9 平方米/小时介质介质幅宽300-1626mm（64in.)卷纸尺寸卷纸最大外径250mm本机可承载最大卷纸重量45kg本机可容纳最大纸张厚度1 mm接口USB 2.0, 100/1000MB 以太网语言ESC/P raster内存主机512MB网络128MB环境条件温度运行：15°C - 35°C（20°C - 30°C推荐）湿度运行：20% - 80%（40% - 60%推荐）墨水保存温度 15℃-25℃墨水运输温度 5℃-35℃产品参数914mm收纸器搓纸轮进纸器高稳定性爱普生半色调技术将决定在喷墨中使用大中小墨滴的比例（即VSDT技术）以及墨滴的离散排布算法。

最终，可精确将连续色调的图像进行数字化，减少画面的颗粒感。

爱普生微羽化技术降低打印横纹现象，应用在了所有的打印模式上。

是依靠一个算法故意分散墨点的排布，来弥补进纸误差，消除打印横纹现象。

分散墨点的程度在高质量打印模式中更大，高质量模式下，打印横纹现象效果最不明显。

喷头保护装置可以有效地避免打印头和起皱的介质表面发生刮擦，从而避免打印头的物理损伤和用户的宕机时间。

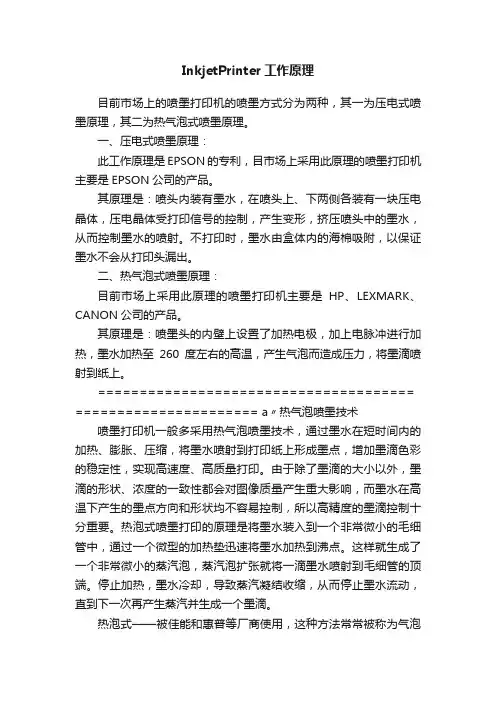

InkjetPrinter工作原理目前市场上的喷墨打印机的喷墨方式分为两种，其一为压电式喷墨原理，其二为热气泡式喷墨原理。

一、压电式喷墨原理：此工作原理是EPSON的专利，目市场上采用此原理的喷墨打印机主要是EPSON公司的产品。

其原理是：喷头内装有墨水，在喷头上、下两侧各装有一块压电晶体，压电晶体受打印信号的控制，产生变形，挤压喷头中的墨水，从而控制墨水的喷射。

不打印时，墨水由盒体内的海棉吸附，以保证墨水不会从打印头漏出。

二、热气泡式喷墨原理：目前市场上采用此原理的喷墨打印机主要是HP、LEXMARK、CANON公司的产品。

其原理是：喷墨头的内壁上设置了加热电极，加上电脉冲进行加热，墨水加热至260度左右的高温，产生气泡而造成压力，将墨滴喷射到纸上。

====================================== ====================== a〃热气泡喷墨技术喷墨打印机一般多采用热气泡喷墨技术，通过墨水在短时间内的加热、膨胀、压缩，将墨水喷射到打印纸上形成墨点，增加墨滴色彩的稳定性，实现高速度、高质量打印。

由于除了墨滴的大小以外，墨滴的形状、浓度的一致性都会对图像质量产生重大影响，而墨水在高温下产生的墨点方向和形状均不容易控制，所以高精度的墨滴控制十分重要。

热泡式喷墨打印的原理是将墨水装入到一个非常微小的毛细管中，通过一个微型的加热垫迅速将墨水加热到沸点。

这样就生成了一个非常微小的蒸汽泡，蒸汽泡扩张就将一滴墨水喷射到毛细管的顶端。

停止加热，墨水冷却，导致蒸汽凝结收缩，从而停止墨水流动，直到下一次再产生蒸汽并生成一个墨滴。

热泡式——被佳能和惠普等厂商使用，这种方法常常被称为气泡喷墨。

在一台热泡式喷墨打印机中，用极小的电阻产生热量，热使墨水蒸发，从而产生气泡。

当气泡膨胀时，一些墨水被挤出喷嘴，滴在纸张上。

气泡的破裂（塌缩）产生一部分真空。

这就使更多的墨水从墨盒吸入打印头。

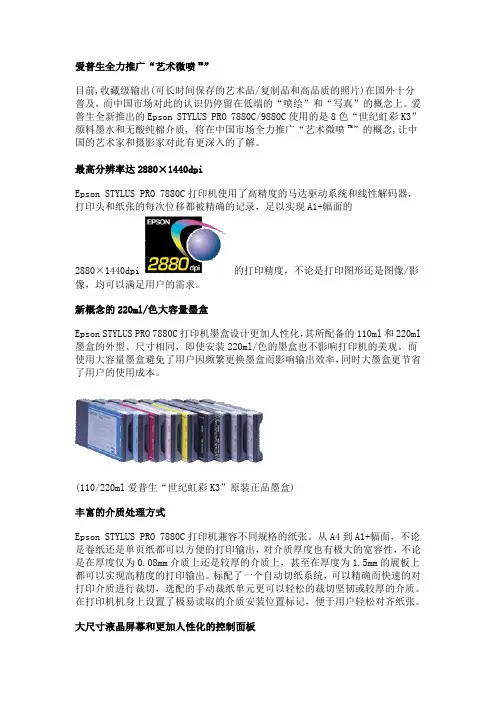

爱普生全力推广“艺术微喷TM”目前,收藏级输出(可长时间保存的艺术品/复制品和高品质的照片)在国外十分普及，而中国市场对此的认识仍停留在低端的“喷绘”和“写真”的概念上。

爱普生全新推出的Epson STYLUS PRO 7880C/9880C使用的是8色“世纪虹彩K3”颜料墨水和无酸纯棉介质, 将在中国市场全力推广“艺术微喷TM”的概念,让中国的艺术家和摄影家对此有更深入的了解。

最高分辨率达2880×1440dpiEpson STYLUS PRO 7880C打印机使用了高精度的马达驱动系统和线性解码器，打印头和纸张的每次位移都被精确的记录，足以实现A1+幅面的2880×1440dpi的打印精度，不论是打印图形还是图像/影像，均可以满足用户的需求。

新概念的220ml/色大容量墨盒Epson STYLUS PRO 7880C打印机墨盒设计更加人性化，其所配备的110ml和220ml 墨盒的外型、尺寸相同，即使安装220ml/色的墨盒也不影响打印机的美观。

而使用大容量墨盒避免了用户因频繁更换墨盒而影响输出效率，同时大墨盒更节省了用户的使用成本。

(110/220ml爱普生“世纪虹彩K3”原装正品墨盒)丰富的介质处理方式Epson STYLUS PRO 7880C打印机兼容不同规格的纸张。

从A4到A1+幅面，不论是卷纸还是单页纸都可以方便的打印输出，对介质厚度也有极大的宽容性，不论是在厚度仅为0.08mm介质上还是较厚的介质上，甚至在厚度为1.5mm的展板上都可以实现高精度的打印输出。

标配了一个自动切纸系统，可以精确而快速的对打印介质进行裁切，选配的手动裁纸单元更可以轻松的裁切坚韧或较厚的介质。

在打印机机身上设置了极易读取的介质安装位置标记，便于用户轻松对齐纸张。

大尺寸液晶屏幕和更加人性化的控制面板Epson STYLUS PRO 7880C打印机的大尺寸液晶屏幕，装配背光照明系统，不论是查询打印机状态和各种信息，还是进行脱机操作，都更加方便快捷。

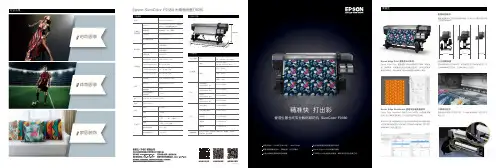

精准快 打出彩Epson Edge Print 爱普生RIP软件爱普生重新设计了打印机的硬件结构，令其可以方便的适合打印工作或者运输状态。

更紧凑的结构LED照明系统行业应用家居装饰时尚服装体育服装型号SureColor F9380主要部件技术参数打印头双PrecisionCoreTM TFP微压电打印头 （智能墨滴变换技术）喷嘴设置每种颜色1440个喷嘴打印方向双向打印\单向打印本机最高分辨率720x1440 dpi墨水系统墨水爱普生“活的色彩DS”热转印墨水颜色青色、洋红色、黄色、高浓度黑色墨水容量3000ml/色打印速度360x720dpi 1 pass 108.6平方米/小时720x720dpi 2 pass60平方米/小时720x720dpi 3 pass44.1平方米/小时720x720dpi 4 pass29.9 平方米/小时介质介质幅宽300-1626mm（64in.)卷纸尺寸卷纸最大外径250mm本机可承载最大卷纸重量45kg本机可容纳最大纸张厚度1 mm接口USB 2.0, 100/1000MB 以太网语言ESC/P raster内存主机512MB网络128MB环境条件温度运行：15°C - 35°C（20°C - 30°C推荐）湿度运行：20% - 80%（40% - 60%推荐）墨水保存温度 15℃-25℃墨水运输温度 5℃-35℃产品参数914mm收纸器搓纸轮进纸器高稳定性爱普生半色调技术将决定在喷墨中使用大中小墨滴的比例（即VSDT技术）以及墨滴的离散排布算法。

最终，可精确将连续色调的图像进行数字化，减少画面的颗粒感。

爱普生微羽化技术降低打印横纹现象，应用在了所有的打印模式上。

是依靠一个算法故意分散墨点的排布，来弥补进纸误差，消除打印横纹现象。

分散墨点的程度在高质量打印模式中更大，高质量模式下，打印横纹现象效果最不明显。

喷头保护装置可以有效地避免打印头和起皱的介质表面发生刮擦，从而避免打印头的物理损伤和用户的宕机时间。

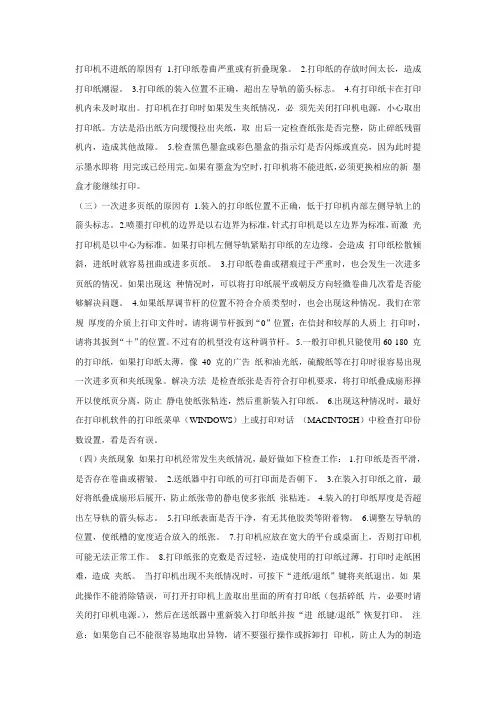

打印机不进纸的原因有 1.打印纸卷曲严重或有折叠现象。

2.打印纸的存放时间太长，造成打印纸潮湿。

3.打印纸的装入位置不正确，超出左导轨的箭头标志。

4.有打印纸卡在打印机内未及时取出。

打印机在打印时如果发生夹纸情况，必须先关闭打印机电源，小心取出打印纸。

方法是沿出纸方向缓慢拉出夹纸，取出后一定检查纸张是否完整，防止碎纸残留机内，造成其他故障。

5.检查黑色墨盒或彩色墨盒的指示灯是否闪烁或直亮，因为此时提示墨水即将用完或已经用完。

如果有墨盒为空时，打印机将不能进纸，必须更换相应的新墨盒才能继续打印。

（三）一次进多页纸的原因有 1.装入的打印纸位置不正确，低于打印机内部左侧导轨上的箭头标志。

2.喷墨打印机的边界是以右边界为标准，针式打印机是以左边界为标准，而激光打印机是以中心为标准。

如果打印机左侧导轨紧贴打印纸的左边缘，会造成打印纸松散倾斜，进纸时就容易扭曲或进多页纸。

3.打印纸卷曲或褶痕过于严重时，也会发生一次进多页纸的情况。

如果出现这种情况时，可以将打印纸展平或朝反方向轻微卷曲几次看是否能够解决问题。

4.如果纸厚调节杆的位置不符合介质类型时，也会出现这种情况。

我们在常规厚度的介质上打印文件时，请将调节杆扳到“0”位置；在信封和较厚的人质上打印时，请将其扳到“＋”的位置。

不过有的机型没有这种调节杆。

5.一般打印机只能使用60-180 克的打印纸，如果打印纸太薄，像40 克的广告纸和油光纸，硫酸纸等在打印时很容易出现一次进多页和夹纸现象。

解决方法是检查纸张是否符合打印机要求，将打印纸叠成扇形掸开以使纸页分离，防止静电使纸张粘连，然后重新装入打印纸。

6.出现这种情况时，最好在打印机软件的打印纸菜单（WINDOWS）上或打印对话（MACINTOSH）中检查打印份数设置，看是否有误。

（四）夹纸现象如果打印机经常发生夹纸情况，最好做如下检查工作：1.打印纸是否平滑，是否存在卷曲或褶皱。

2.送纸器中打印纸的可打印面是否朝下。
