采煤机基本结构设计

  • 格式：pdf
  • 大小：139.00 KB
  • 文档页数：3

下载文档原格式

  / 3

合集下载

薄煤层采煤机截割部结构设计说明书

薄煤层采煤机截割部结构设计说明书

II
3.5.1 齿轮工艺选定................................................................................30 3.5.2 确定各主要参数............................................................................31 3.5.3 几何尺寸计算................................................................................33 3.5.4 齿轮强度验算................................................................................35 3.5 轴的设计及强度校核...............................................................................38 3.5.1 选择轴的材料................................................................................38 3.5.2 轴径的初步估算............................................................................39 3.5.3 求作用在齿轮上的力....................................................................39 3.5.4 轴的强度效核................................................................................41 3.6 轴承的寿命校核.......................................................................................44 3.6.1 对Ⅲ轴的轴承进行寿命计算........................................................44 3.6.2 行星轮轴承寿命的计算................................................................46 3.7 花键的强度校核.......................................................................................46 3.7.1 Ⅳ轴花键校核 ...............................................................................46 3.7.2 行星轮系花键校核........................................................................47 结 论........................................................................................................................48 致 谢........................................................................................................................49 参考文献....................................................................................................................50
第一章 采煤机械

第一章 采煤机械


因此，只要在采煤机的工作过程中，让牵引链松边的固定 点移动，就可以减缓甚至消除拉力递增的现象。 采用弹簧张紧时，设其松边的初拉力为P0，弹簧刚度为C， 则开始采煤时，牵引链和两个弹簧张紧器的总弹性变形量为
L EF ( P0 P ) 1 C ( 2 P0 P )
当它离开工作面一端的位移为x时，牵引链和两个弹簧张 紧器的总弹性变形量为
a.手把操作机构 组成：旋钮26、螺旋副25 b.工作原理： 伺服变量机构 组成：调速套24、伺服阀22、差动杠杆23、变量液压缸21 工作原理： （3）保护系统 保护系统包括双重压力过载保护、低压失压保护、电动机功 率过载保护和主液压泵自动回零等油路。 a.双重压力过载保护油路 组成：压力调速阀19、失压控制阀20、高压安全阀5 工作原理： b.失压保护回路 组成：失压控制阀20 工作原理： c.电动机功率保护回路 组成：电磁阀27、失压控制阀20
1 EF
x P2
L x P1
因为牵引链两端刚性固定，牵引链的弹性伸长量应保持不变，且
P1 P2 P
经整理即得
P2 P0 P (
x L
) x L )
P1 P0 P (1
由此可见，随着采煤机的向前牵引，牵引链的松边和紧边 拉力都存在不断递增的现象。紧边拉力P1从P0+P增大到 P0+2P，几乎增大了一倍。采煤机到达工作面一端后，在反 向牵引的过程中，也存在同样的情况。采煤机的有效牵引力只 有P，却要按P0+2P选用圆环链和设计牵引部，显然是一个问 题。 为了找到解决问题的办法，先要弄清楚拉力递增现象的物 理意义。对于同一根牵引链来说，紧边和松边的当量弹性模量 和当量断面积是相同的。所以，链段单位长度的弹性变形量 （即弹性应变）正比于所受的拉力，因而牵引链紧边的应变一 定大于松边的应变。随着采煤机的向前牵引，应变较大的紧边 逐渐向应变较小的松边转移。这些转移入松边的链段因受到的 拉力减小而要缩短，以致引起整条松边的应变和拉力P2逐渐增 大。为了保持要求的有效牵引力P，紧边拉力P1也就跟着增大。 这就是牵引链拉力递增的原因。
采煤机的基本结构及工作原理

采煤机的基本结构及工作原理

采煤机的基本结构及工作原理采煤机（coal mining machine）是一种用于开采煤炭的机械设备，广泛应用于煤矿工作中。

它的基本结构由切割装置、输送装置、支撑装置和液压系统等组成，通过工作原理实现对煤炭的切割和提取。

1.切割装置：采煤机的切割装置由切割齿、滚筒和切割机构等组成。

它通过旋转滚筒上的切割齿对煤炭进行切割，将煤炭从岩石中分离出来。

切割装置的旋转速度和切割齿的设计都会影响到切割效果。

2.输送装置：采煤机的输送装置由皮带输送机和链条输送机构成。

它将被切割的煤炭通过输送带或链条输送到工作面的一侧或顶部。

输送装置的运行速度和输送能力会影响到采煤机的工作效率。

3.支撑装置：采煤机的支撑装置由支撑架、支柱和液压系统等组成。

它用于支撑和稳定采煤机，在工作面上形成临时的支护系统。

支撑装置的稳定性和可靠性对于保证采煤安全和提高采煤效率至关重要。

采煤机的工作原理如下：1.支撑装置工作原理：先将采煤机的支撑架部署在工作面上，通过液压马达或液压缸进行升降和伸缩，以起到支撑和稳定采煤机的作用。

2.切割装置工作原理：切割装置通过驱动滚筒旋转，切割齿与煤炭接触，同时通过液压系统提供的压力使切割齿进入煤炭，完成对煤层的切割。

3.输送装置工作原理：被切割下来的煤炭通过切割装置的滚筒将其推向输送带（或链条），通过输送带（或链条）将煤炭输送到工作面的一侧或顶部。

4.液压系统工作原理：液压系统通过油泵提供的高压液体推动液压缸，实现对支撑装置、切割装置和输送装置等部件的控制和驱动。

综上所述，采煤机的基本结构和工作原理能够实现对煤炭的切割和提取。

在实际应用中，采煤机的工作效率和切割质量受到设计参数、工作条件和操作技术等多方面因素的影响，因此要进行科学的设计和合理的操作，以达到最佳的采煤效果。

采煤机牵引部总体设计

采煤机牵引部总体设计

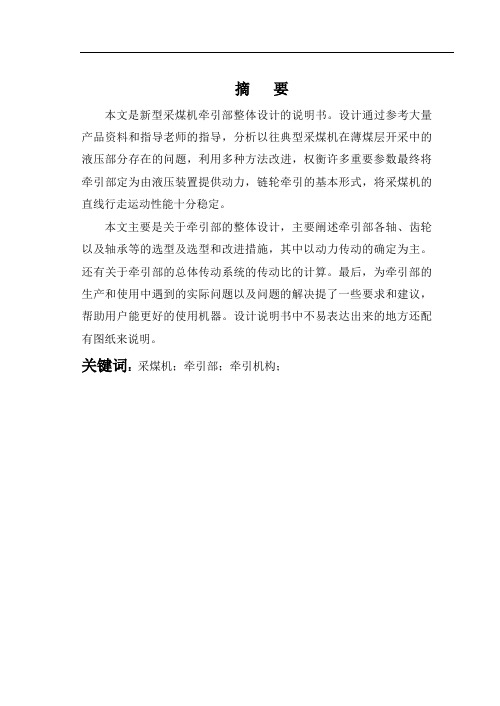

摘
本文是新型采煤机牵引部整体设计的说明书。设计通过参考大量产品资料和指导老师的指导，分析以往典型采煤机在薄煤层开采中的液压部分存在的问题，利用多种方法改进，权衡许多重要参数最终将牵引部定为由液压装置提供动力，链轮牵引的基本形式，将采煤机的直线行走运动性能十分稳定。
本文主要是关于牵引部的整体设计，主要阐述牵引部各轴、齿轮以及轴承等的选型及选型和改进措施，其中以动力传动的确定为主。还有关于牵引部的总体传动系统的传动比的计算。最后，为牵引部的生产和使用中遇到的实际问题以及问题的解决提了一些要求和建议，帮助用户能更好的使用机器。设计说明书中不易表达出来的地方还配有图纸来说明。
（4）特殊机型采煤机的发展及应用。如天地科技股份有限公司上海分公司开发的MG250/300.NWD型电牵引短壁采煤机，可用于急倾斜特厚煤层水平分层放顶煤开采：“三下一上”采煤；煤柱和边角媒回收；短臂工作面双巷或单巷开采；长壁面开机窝；煤巷掘进等。再如，新汶矿业集团从乌克兰引进的螺旋钻式采煤机已成功用于难采煤层，一台螺旋钻机仅需3-4名工人在工作面回采巷道内操作，月产6000t以上，实现了真正的无人工作面安全生产。
（1）矿山地质条件的多样性。这表现在煤层厚度的变化(从0.5至5米)，煤层倾角的变化(从0至90°)，煤质坚硬度的变化(从50至350公斤力／厘米)，围岩稳定性和煤层中夹石坚硬度的变化；
（1）元部件可靠性大幅提高。为提高采煤机的可靠性，减少故障率，采煤机齿轮的设计寿命以提高到2000h以上，轴承的寿命提高到3000h以上，并且还有进一步提高的趋势。液压泵和液压马达的寿命已达10000h。
（2）电牵引方式趋向交流变频调速。电牵引采煤机的牵引方式按牵引电机的类型可分为直流牵引和交流牵引。由于交流变频调速电牵引系统具有技术先进可靠、维护管理简单、价格低廉等特点，近几年发展很快。20世纪90年代中后期研制的大功率电牵引采煤机均采用交流变频调速牵引系统。交流牵引正逐步替代直流牵引。成为今后电牵引采煤机的发展方向。早期的交流电牵引均采用一个变频器拖动两台牵引电机，变频器对电机的性能参数难以准确检测，控制和保护功能无法完全发挥。德国在开发SL300时，采用两个变频器分别拖动两台牵引电机的牵引系统，使牵引的控制和保护性能更加完善。这种一拖一的牵引系统也正被逐步的采用，成为电牵引技术发展的又一个特点。
上海天地采煤机原理与结构

上海天地采煤机原理与结构

采煤机切割下的煤通过刮板输送 机运输到运输巷道中，刮板输送 机具有较高的输送能力和稳定性。
胶带输送机
在采煤工作面的出煤口处，通过胶 带输送机将煤输送到地面或者其他 运输设备上。
运输与转载
采煤机运输过程中涉及转载环节， 即将采煤机切割下的煤通过溜槽和 过渡槽等设备转载到刮板输送机或 胶带输送机上。
03
进的技术和设备，提高采煤机的自动化程度和生产效率。
同时，采煤机也将更加注重环保和安全，通过改进设计和采用
03
新型材料，降低能耗和减少对环境的影响。
采煤机未来展望
随着煤炭资源的不断减少和环保要求的不断提 高，采煤机未来的发展将面临更多的挑战和机 遇。
未来采煤机将更加注重智能化、自动化和人性 化，通过引入人工智能、物联网等先进技术， 实现采煤机的远程监控和智能调度。
通过截齿的旋转运动破碎煤岩 ，并将破碎后的煤装入刮板输
送机。
牵引部
为采煤机提供行走动力，实现 采煤机的连续切割和移动。
辅助装置
为采煤作业提供必要的辅助功 能，如降尘、照明和通讯等。
电气控制系统
根据作业需求，实时控制采煤 机的运行状态，确保安全稳定
。
采煤机维护与保养
日常检查
检查各部件的紧固情况、润滑状况和 冷却系统是否正常。
滚筒旋转切割
采煤机的滚筒通过高速旋 转，利用截齿对煤壁进行 冲击和切割，将煤从煤壁 上割落。
截齿更换
采煤机的截齿是易损件， 需要定期更换。根据不同 的采煤条件和煤质，需要 选用不同型号的截齿。
喷雾降尘
采煤机配备有喷雾降尘装 置，通过喷水降尘减少粉 尘对作业环境和工人的影 响。
采煤机运输原理
刮板输送机
采煤产量。
采煤机截割部设计[MG300700-WD]

采煤机截割部设计[MG300700-WD]

摘要长壁工作面采煤设备由三大件组成：液压支架，刮板运输机和采煤机。

随着长壁采煤经验的增加，根据不同地质条件对采煤机做了一些改进，使长壁工作面采煤在将来的煤炭工业上起到更显著的作用。

本论文设计的是电动机功率为700hp。

电动机主要是为截割部割煤和牵引部提供动力，采煤机装有两个电动机，一台用于牵引部和一个截割部，另一个电动机则为另一个截割部和其他辅助设备提供动力。

本文主要讲述了采煤机截割部的设计。

采煤机截割部是实现采煤机减速的单元。

截割部里采用了四级减速，动力由采煤机电动机通过齿轮传递到采煤机滚筒来实现割煤。

对称的摇臂结构使采煤机实现左右摇臂可以互换。

截割部采用增加惰轮的个数来增加摇臂的长度，从而实现增大采煤机的截深。

关键词：滚筒采煤机截割部摇臂长壁工作面采煤ABSTRACTLongwall equipment consists of three major components:the hydraulically powered roof support,the chain conveyor,and the coal-cutting machine.As a result of increased experience with longwall installations under different conditions,certain improvements are being made.since longwall mining is obviously going to play a much larger role in the coal mining industry in the future.this text design is the electric motor power is a 700 hps.Electric motor mainly is the power source for the shearer.It provides for the cutting drum.The large capacity shearers are generally equipped with two electric motors: one for the haulage unit and one gearhead and the other for the other gearhead and other ancillary equipment.This paper is mainly about the design of the ranging-arm of the cut unit.The ranging-arm is a speed reduction unit.It consists of four stage drives.The power applied by the cutter motor through three spur gear transmissions and one epicyclic gearing drives the drum to cut coal. The external form of the ranging-arm is straight and symmetrical structure which enables the lest and right ranging-arms can replace each other. The gears referred in this parper are all profile-shifted gears in order to increase their strength.Keywords:Shearer cut unit Ranging-arm longwall mining目录1 绪论 (1)1.1我国采煤机30多年的发展进程 (1)1.1.1 20世纪70年代是我国综合机械化采煤起步阶段 (1)1.1.2 20世纪80年代是我国采煤机发展的兴旺时期 (1)1.1.3 20世纪90年代至今是我国电牵引采煤机发展的时代 (2)1.2国际上电牵引采煤机的技术发展状况 (4)1.3国内电牵引采煤机的发展状况 (5)2总体方案的确定 (6)2.1MG300/700-WD型采煤机简介 (6)2.1.1概述 (6)2.1.2主要技术参数 (7)2.1.3结构特点 (7)2.2摇臂结构设计方案的确定 (7)2.3截割部电动机的选择 (8)2.4传动方案的确定 (9)2.4.1 传动比的确定 (9)2.4.2 传动比的分配 (9)3 传动系统的设计 (11)3.1各级传动转速、功率、转矩的确定 (11)3.2齿轮设计及强度效核 (13)3.3轴的设计及强度效核 (23)3.3.1 先确定Ⅲ轴 (23)3.3.2轴4的设计及强度效核 (29)3.3.3惰一轴的设计 (35)4 行星传动机构的设计过程 (37)5 采煤机的使用与维护 (57)5.1采煤机使用过程中常见故障与处理 (57)5.2大功率采煤机截割部温升过高现象及解决方法 (59)5.3采煤机轴承的维护及漏油的防治 (60)5.4煤矿机械传动齿轮失效的改进途径 (62)5.5硬齿面齿轮的疲劳失效及对策 (66)总结 (69)参考文献 (70)致谢 (71)1 绪论1.1我国采煤机30多年的发展进程1.1.1 20世纪70年代是我国综合机械化采煤起步阶段20世纪70年代初期，煤炭科学研究总院上海分院集中主要科技骨干，研制出综采面配套的MD-150型双滚筒采煤机，另一方面改进普采配套的DY100型、DY150型单滚筒采煤机；70年代中后期，制造出MLS3-170型双滚筒采煤机。

采煤机截割部设计

采煤机截割部设计

1 综述MG500/1200-WD型交流电牵引采煤机为典型代表。

该1.1.2设计蓝图1)整机的设计方案1.1.5截割部、行走部电机的选用截割部：选取型号为YBCS3—500的矿用隔爆型三相交流异步电动机。

行走部：选取型号为YB280S-4的矿用隔爆型三相交流异步电动机。

1.1.6摇臂减速箱有壳体、一轴、第一级减速惰轮组、二轴、第二级惰轮组、中心齿轮组、第一级行星减速器、第二级行星减速器、中心水路、离合器等组成。

1.2.4采煤机的进刀方法1)端部斜切法2)中部斜切法3)正切进刀法1.3采煤机的发展趋势电牵引采煤机仍然是采煤机的发展方向，液压牵引采煤机制造进度高，在井下易被污染，因而维修困难，使用费用高，效率和可靠性则较低。

德国Eickhoff公司于1976年制造出了世界上第一台电牵引采煤机，在随后的20年中，美国、日本、法国、英国等都大力研制并发展了电牵引采煤机。

电牵引采煤机具有良好的牵引特性、可用于大倾角煤层、运行可靠、适用寿命长、反应灵敏、动态特性好、效率高、结构简单、有完善的检测和显示系统。

因此，电牵引采煤机是今后的发展方向，近年来综采高产高效的世界记录都是由电牵引采煤机创造的。

2 设计过程2.2摇臂减速器传动比的安排总传动比等于截割电动机的转速与滚筒的转速比值:电动机转速：1486r/min滚筒转速：37r/min总传动比：1486/min40.1637/minrir==传动比分配:对于采煤机结构的特殊性（如机厚及其约束），对于厚煤层型采煤机一般使用两级圆柱直齿轮减速，带两级2K －H 负号行星齿轮减速。

行星齿轮传动安排在最后一级较合理，既可利用滚筒滚毂内的空间，又可减少前面圆柱直齿轮的传动比和尺寸。

采煤机机身高度受到严格限制，每级圆柱直齿轮传动比一般为34j i ≤ ，行星齿轮46j i ≤ 。

行星齿轮减速级传动比：初步估算第一级行星齿轮减速级传动比为 4.95baH i =查表得可取：a Z ＝23，b Z ＝91，g Z ＝34，3P n =初步估算第二级行星齿轮减速级传动比为 3.96b aH i =查表得可取：a Z ＝25，b Z ＝99，g Z ＝37，4P n =两级圆柱齿轮传动总传动比：40.16 2.054.96 3.95i ==⨯ 为有效利用空间，同时尽可能使所设计的采煤机机身高度较小，传动比应从高速级向低速级递减1j j i i +<，在初步设计时可按：115%~10%j j j i i i ++-=进行选取。

机械毕业设计205MG2×100460-WD型采煤机截割部结构设计

机械毕业设计205MG2×100460-WD型采煤机截割部结构设计

摘要我国中薄煤层储碳量丰富，对适合于薄煤层开采的采煤机的需求量很大。

而炮采安全性比较低，生产率也比较低；综采对设备要求较高，而且投资费用比较大。

所以对中薄煤层来说开发适应高档普采的采煤机是非常必要的，而该设计正是针对中薄煤层适应高普而进行的设计。

主要从机械传动的角度对电牵引薄煤层采煤机的摇臂进行了设计，采取双电机横向布置，截割电机容量为2×100kW；开采含有夹矸等较硬煤质的综合机械化采煤工作面，可靠性高，性能先进。

采煤机摇臂工作时由扭矩轴驱动，能量逐级传递，三轴起均载作用，四轴和五轴构成齿轮的变速级，末级为四行星减速器用以降低速度。

并对各级齿轮及相应的传动轴进行了设计计算和校核，设计计算结果满足设计要求。

关键词：采煤机；摇臂；传动系统；行星机构IAbstractIn the present coal mine of our country,the thin reserves of coal seam are still rich ,are larger for the demand of the small-power machine of coal mining.And cannon pick safety comparison little,productivity is also low;Zong pick for equipment requirement higher,and investment cost is compared.So for in thin coal seam development meet the high general machine of coal mining is very necessary. And the design is adapted for thin seam in general and for high design.Mainly from the mechanical point of view of the electric traction drive thin seam shearer's arm was designed to take two-motor horizontal layout, cutting electrical capacity of 2×100kW; mining and other hard parting with the comprehensive mechanization of coal mining face, high reliability and advanced performance. Shearer work by the torque arm shaft drive, the energy transfer step by step, from both three-axis load, four-axis and five-axis gear shift level form, the end of grade four planetary gear reducer to reduce the speed. And levels of gear and drive shaft were designed corresponding calculation and verification, design calculations to meet the design requirements.Keywords：Shearer;Ratio Rocker;Transition systemIIIII 目 录摘要 .............................................................................................................................. I Abstract (II)第1章 绪论 (1)1.1 选题背景 (1)1.2 国内外采煤机发展及使用状况 (1)1.2.1 采煤机在我国的使用情况 (1)1.2.2 采煤机在国外的发展和使用 (2)1.3 本文的主要内容 (2)1.4 设计意义 (2)第2章 截割部传动总体设计 (3)2.1 MG2X 100/460-WD 采煤机主要参数 (3)2.2 总体方案确定 (3)2.3 摇臂长度及电机的确定 (4)2.4 总传动比的计算与分配 (5)2.4.1 总传动比的计算 (5)2.4.2 总传动比的分配 (5)2.4.3 截割部的运动和动力参数计算 (6)第3章 截割部系统传动设计 (8)3.1 齿轮设计 (8)3.1.1 12,Z Z (惰轮)齿轮设计与校核 (8)3.1.2 3Z 大齿轮设计与校核 (16)3.1.3 45,Z Z 齿轮设计与校核 (22)3.1.4 67,Z Z (惰轮)齿轮设计与校核 (29)3.1.5Z齿轮设计与校核 (36)83.1.6,,Z Z Z一级行星齿轮设计与校核 (41)A C B3.2轴的设计校核及轴承寿命计算 (50)3.2.1Ⅰ轴的设计校核及轴承寿命计算 (50)3.2.2 Ⅳ轴的设计校核及轴承寿命计算 (55)3.2.3行星轮系太阳轴的设计校核及轴承寿命计算 (60)结论 (63)致谢 (64)参考文献 (65)IVV CONTENTSAbstract (I)Chapter 1 Introduction (1)1.1 Background topics (1)1.2 The development and use status at home and abroad Shearer (1)1.2.1 Shearer use in China (1)1.2.2 Shearer in the development and use of foreign (2)1.3 This study includes (2)1.4 Design of significance ................................................................................ 2 Chapter 2 Drive the overall design of cutting unit . (3)2.1 MG2X 100/460-WD main parameters Shearer (3)2.2 Overall program to determine (3)2.3 Department of Motor Selection cutting (4)2.4 The distribution of the overall transmission ratio (5)2.4.1 Calculation of the total transmission ratio (5)2.4.2 The distribution of the total transmission ratio (5)2.4.3 Cutting Part of the movement and the Dynamic Parameter (6)Chapter 3 Department of System Design cutting drive (8)3.1 Gear Design (8)3.1.1 12,Z Z (Idler) gear design and Verification (8)3.1.2 3Z great gear design and Verification (16)3.1.3 45,Z Z gear design and Verification (22)3.1.4 67,Z Z (Idler) gear design and Verification (29)3.1.5 8Z gear design and Verification (36)3.1.6,,Z Z Z a planetary gear design and Verification (41)A C B3.2Shaft and bearing life calculation design check (50)3.2.1ⅠShaft and bearing life calculation design check (50)3.2.2ⅣShaft and bearing life calculation design check (55)3.2.3Solar planetary gear shaft and bearing life calculation design check (60)Conclusion (63)Thanks (64)References (65)VI第1章绪论1.1 选题背景20世纪90年代，电牵引采煤机全面发展起来，国产电牵引采煤机虽然发展很快，但在性能和可靠上与世界先进国家相比还存在较大的差距。

采煤机的基本结构和原理 共27页

采煤机的基本结构和原理 共27页

电动机横向布置：电动机垂直煤壁布置， 采煤机机身较短，主电动机与牵引电动机 分开设置，检修方便，但电控系统复杂。
目前，在矿区使用的煤机基本上是横向布 置。
3、采煤机按牵引方式可分为： 机械牵引：结构简单，元件单一，维修方 便，但适应性差，现在以基本淘汰；
液压牵引：控制、操作简便，功能齐全， 适应范围较广；
为了保证螺旋叶片向运输机装煤,而不是向煤壁 推煤,滚筒叶片的螺旋方向应与滚筒转向相适应。 站在采空区一侧看滚筒，右螺旋滚筒应是顺时针 转动，左螺旋滚筒应是逆时针转动。不论采煤机 的牵引方向如何，都必须保持这个关系。
螺旋滚筒的几个参数
滚筒的转向：为了增强采煤机的工作稳定性，避 免两个滚筒受到的截割阻力方向相同，双滚筒采 煤机的两个滚筒的转向应相反。 滚筒直径较大时，滚筒生产率大于运输机生产率， 前滚筒截煤量大于后滚筒，后滚筒装煤量大于前 滚筒，一般采取“前顺后逆”;滚筒直径较小时， 一般采用“前逆后顺”，这时前后滚筒都不经摇 臂下面装煤，有利于装煤效率和生产率。
作面的地质条件，达到较好的使用效 果。要考虑煤层的厚度和倾角，同时 也要考虑煤质和煤层中的夹矸等，以 及对顶板和底版的起伏、厚度变化和 断层等情况的适应能力。
生产效率方面：采煤机的生产率，应与矿
井的井型和使用条件相适应。一般来讲， 采煤机应具有较高的生产效率和较低的能 耗比，以便增加煤炭产量、降低生产成本， 使采煤机具有推广价值。同时也要考虑与 之相配套的转载、破碎、运输、洗选系统 的能力，在技术和经济方面都是合理可行 的。
电牵引：控制、操作简便，传动效率高， 适用于各种地质条件的工作面，目前，电 牵引采煤机已成为采煤机的发展方向。
液压、电牵引方式采煤机均具有可自行走 性，操作单元 相对独立，因而后来被广泛使用。
采煤机的基本结构及工作原理

采煤机的基本结构及工作原理


开采方式 长壁式滚筒式采煤机
驱动方式
机
电牵引采煤机
直流电牵引 （MG463-WD）
交流电牵引
与工作面运输机的 配合方式
骑槽式
爬底板式
滚筒的数量 单滚筒式采煤机 双滚筒式采煤机
适应煤层的倾角 缓斜煤层采煤机
大倾角煤层采煤机 急斜煤层采煤机
适用煤层的厚度 薄煤层采煤机
滚筒转向 滚筒转向是根据装煤效果和采煤机的稳定性综合考虑的。 双滚筒采煤机：“左转左旋，右转右旋”；“前顺后逆” 单滚筒采煤机：左工作面，右旋滚筒;右工作面，左旋滚筒。
“顺转”或“逆转
短壁采煤机是一种特殊类型的单滚筒采煤机，须采用特殊的采煤工艺。 用户应根据工作面配套设备及巷道的结构，选择机器在输送机头或机尾 或转进刀，无需斜切进刀。
今后采煤机的发展方向目前国内生产的采煤机不仅在结构布置性能参数以及部件的形体尺寸等方面与美国joy公司德国eickhoff公司等进口机型有着明显的差距而在自动化工作面中采煤机所采用的自动控制技术传感器技术计算机技术设备工况监测及故障诊断技术采煤机自动调高技术自动操纵远程通讯和集中控制技术等方面也是相差甚远
端盘截齿引起轴向力：端盘上的角度齿处于半封闭截割条件，且大都向煤壁倾 斜布置，故产生较大的轴向力，且指向采空区侧。
滚筒装煤引起轴向力：螺旋叶片装煤时产生的抛煤和推煤反力，其方向指向煤 壁侧的反力。
滚筒轴向移位引起轴向力：由于滚筒的推进阻力与牵引力不同线等原因，故存 在一水平扭转力矩，导致采煤机在水平面内产生整体横向偏转，导致截煤时滚 筒轴向移位，这一移位相当于滚筒沿轴向有一进刀量，因而产生一附加轴向力 。
美国JOY公司
20世纪70年代研制成功1LS多电机横向布置直流电牵引采煤机 后，又陆续研制了2LS-6LS型的多种多电机横置直流电牵引采煤机 ，90年代在4LS、6LS型的基础上又开发了6LS5、7LS系列交流电 牵引采煤机，其中7LS7采煤机的总功率为2345kW。
采煤机的行走部分设计

采煤机的行走部分设计

采煤机的⾏⾛部分设计摘要MG400/900-WD型采煤机是⼀种多电机驱动，横向布置的交流电牵引采煤机。

根据采煤机现在的发展动态通过分析与⽐较，确定了采煤机的牵引⽅式，并且对牵引部的基本参数进⾏了详细的计算，介绍了⾏⾛部传动系统的拟定；传动装置的运动及动⼒参数的计算；各个齿轮的⼏何尺⼨的确定；以及轴、⾏星齿轮和花键的设计计算和校核。

牵引电机输出的转矩经三级圆柱齿轮和⼆级⾏星齿轮减速器减速后，由⾏星架输出，通过驱动轮与⾏⾛轮相啮合，再由⾏⾛轮与⼯作⾯刮板输送机上的齿轨啮合使采煤机来回⾏⾛，同时制动轴输出轴通过键与制动器相连，实现电牵引部的制动。

MG400/900-WD型采煤机，操作⽅便，可靠性⾼，事故率低，开机效率⾼，可满⾜⾼产⾼效⼯作⾯的需要。

关键词：采煤机；牵引部；⾏⾛部；⾏星齿轮AbstractThe MG400/900-WD coal mining machine is more than one kind of motor-driven, crosswise arrangement alternating current hauling coal mining machine. TAccording to the coal mining machine now development through analysis and comparison, determine the shearer traction, and the traction of the basic parameters are calculated in detail, introduces the walking part of the transmission system of the protocol; transmission device of kinematic and dynamic parameters calculation; each gear to determine the geometric size, and shaft; planetary reduction gear and spline design calculation and checking.he pulling motor outputs torque decelerates after the third-level cylindrical gears and the second-level planet gear reduction gear, by the planet carrier outputs, with walks lining on the feet and palms of buddha meshing through the driving gear, by walks again round and on working surface scraper conveyer's rack rail meshing causes the coal mining machine back and forth to walk, simultaneously the brake spindle output shaft is connected through the key and the brake, realizes the electricity hauling department brake.The MG400/900-WD coal mining machine, the ease of operation, the reliability is high, the accident rate is low, the starting efficiency is high, may satisfy the high production highly effective working surface the need.Key word: The coal mining machine；the hauling department；walks；⽬录1.引⾔ (1)1.1采煤机械发展的历史 (1)1.2国外采煤机的发展状况 (1)1.3国内采煤机的发展状况 (3)1.4电牵引采煤机产⽣和发展 (4)1.5采煤机类型 (5)1.6采煤机的组成 (6)1.7电牵引采煤机的优点 (7)2.牵引机构传动系统 (9)2.1主要技术参数 (9)2.1.1电动机的选择 (10)2.1.2传动⽐的分配 (11)2.2牵引部传动计算 (15)2.2.1各级传动转速、功率、转矩 (15)3.牵引部齿轮设计计算 (18)3.1齿轮1和齿轮 2的设计及强度效核 (18)3.2齿轮3和齿轮 4的设计及强度效核 (27)3.3齿轮5和齿轮 6的设计及强度效核 (34)4.牵引部⾏星机构的设计计算 (42)4.1配齿计算 (42)4.2⾏星齿轮的计算 (44)4.3⾏星轮啮合要素验算 (58)5.轴的设计及校核 (62)5.1 确定轴的最⼩直径 (62)5.2花键的强度校核 (74)5.3轴承的校核 (75)6.采煤机的使⽤和维护 (78)6.1采煤机轴承的维护 (78)7.总结 (80)参考⽂献 (81)致谢 (82)1引⾔1.1采煤机械发展的历史煤炭企业由劳动密集型转向资本及技术⾼密集型。
