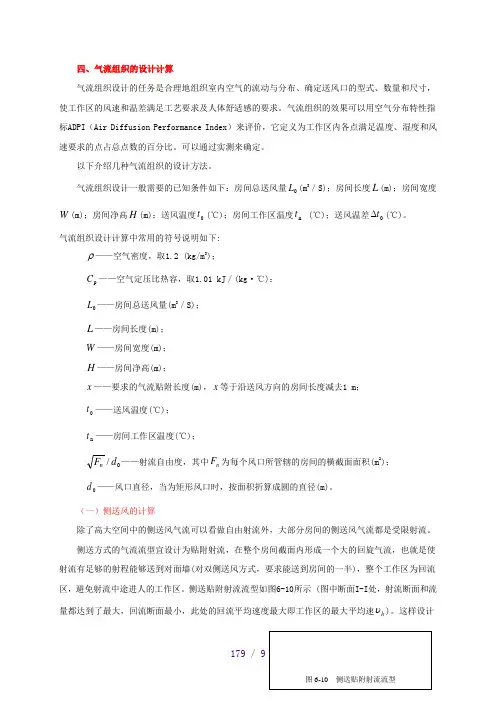

四、气流组织的设计计算气流组织设计的任务是合理地组织室内空气的流动与分布、确定送风口的型式、数量和尺寸，使工作区的风速和温差满足工艺要求及人体舒适感的要求。
气流组织的效果可以用空气分布特性指标ADPI （Air Diffusion Performance Index ）来评价，它定义为工作区内各点满足温度、湿度和风速要求的点占总点数的百分比。
可以通过实测来确定。
以下介绍几种气流组织的设计方法。
气流组织设计一般需要的已知条件如下：房间总送风量0L (m 3／S)；房间长度L (m)；房间宽度W (m)；房间净高H (m)；送风温度0t (℃)；房间工作区温度n t (℃)；送风温差0t ∆(℃)。
气流组织设计计算中常用的符号说明如下:ρ——空气密度，取1.2 (kg/m 3)；p C ——空气定压比热容，取1.01 kJ ／(kg ·℃)；0L ——房间总送风量(m 3／S)；L ——房间长度(m)；W ——房间宽度(m)；H ——房间净高(m)；x ——要求的气流贴附长度(m)，x 等于沿送风方向的房间长度减去1 m ；0t ——送风温度(℃)；n t ——房间工作区温度(℃)；0/d F n ——射流自由度，其中n F 为每个风口所管辖的房间的横截面面积(m 2)；0d ——风口直径，当为矩形风口时，按面积折算成圆的直径(m)。
（一）侧送风的计算除了高大空间中的侧送风气流可以看做自由射流外，大部分房间的侧送风气流都是受限射流。
侧送方式的气流流型宜设计为贴附射流，在整个房间截面内形成一个大的回旋气流，也就是使射流有足够的射程能够送到对面墙(对双侧送风方式，要求能送到房间的一半)，整个工作区为回流区，避免射流中途进人的工作区。
侧送贴附射流流型如图6-10所示 (图中断面I-I 处，射流断面和流量都达到了最大，回流断面最小，此处的回流平均速度最大即工作区的最大平均速h υ)。
这样设计流型可使射流有足够的射程，在进人工作前其风速和温差可以充分衰减，工作区达到较均匀的温度和速度；使整个工作区为回流区，可以减小区域温差。
第六章通风与气流组织在本书的第三、四和五章中已经分别介绍了热湿环境和室内空气品质，而合理的气流组织是实现室内热湿环境和保证空气品质的最终环节。
通风空调系统通过送风口（机械通风）或建筑的开口（自然通风）将满足要求的空气送入建筑中，形成合理的气流组织，从而实现所需要的热湿环境和空气品质。
一般来说，狭义的气流组织指的是上（下、侧、中）送上（下、侧、中）回或置换送风、个性化送风等具体的送回风形式，也称气流组织形式；而广义的室内气流组织，是指一定的送风口形式和送风参数所带来的室内气流分布(Air Distribution)。
其中，送风口的形式包括风口（送风口、回风口、排风口）的位置、形状、尺寸，送风参数包括送风的风量、风速的大小和方向以及风温、湿度、污染物浓度等。
本章所讨论的内容即为这种广义的气流组织。
本章将着重介绍气流组织与室内空气环境的关系，包括常见的气流组织形式、气流组织的描述方法和评价指标、气流组织的测量与计算方法以及典型的气流组织示例等。
第一节通风（空调）的目的与方法1.1 通风（空调）的目的所谓通风，是指把建筑物室内污浊的空气直接或净化后排至室外，再把新鲜的空气补充进来，从而保持室内的空气环境符合卫生标准。
空调和通风有类似的作用，没有严格的区分，但是一般来说，空调还要考虑到控制房间的热环境，因此送风要经过较为复杂的处理过程，空调对效果的要求也更为严格。
建筑内部的空调通风条件是决定生活在建筑内部的人们健康、舒适的重要因素。
通风（或空调）的目的主要有以下几个方面：一、保证排除室内污染物。
室内空气污染物的来源多种多样。
有从室外带入的污染物：工业燃烧和汽车尾气排放的NO2、SO2、臭氧等；有室内产生的污染物：室内装饰材料散发的挥发性有机化合物、人体新陈代谢产生的CO2、家用电器产生的臭氧，以及厨房油烟等其它污染物。
室内污染物源可以散发到空间各处，在室内形成一定的污染物分布。
大量的污染物在空间存在，会对人体健康存在不利影响，而对房间进行通风则可以带走室内的污染物。
云南XXXXXX地建设开展工程生物技术及应用实训楼D-3、D-5工程通风与空调安装工程施工组织设计审批：编制单位：编制日期：20016年4月5日施工组织设计目录总述第一章：编制依据第二章：工程概况第三章：施工目标及现场组织机构第四章：施工部署第五章：施工准备第六章：施工方案6．1施工进度方案6．2劳动力方案6．3机具使用方案6．4主要施工材料方案第七章：施工方案第八章：安装工程应本卷须知第九章：材料采购内控措施第十章：工程质量保证措施第十一章：平安生产、文明施工组织措施通风空调系统安装、调试施工组织设计总述通风系统工程是现代化工业与民用建筑不可缺少的局部，在国民经济中占有重要的地位。
安装质量是一个很重要的方面。
我公司不仅依托优良产品的优势，更有从事空调工程安装丰富经验的技术人员、管理人员和施工人员。
为了提高系统施工管理水平，科学地安排施工程序，在保证质量的根底上，缩短工期，加快工程进度，特编制此方案。
明确施工任务的目标及主要施工技术方法和相应的保证措施，并以最正确的施工班子，精心组织、科学管理采取有效的技术措施，进一步完善落实质量保证体系。
我们对该项工程建设单位明确承诺，以优良的工程质量，最科学的施工方法，高效率按期竣工，做好文明施工，环境保护，全面完成此项工程任务。
第一章：编制依据1.1国家及地方现行有关图集、标准、标准第二章：工程概况2.1工程概况：XXXXXXXXX工程。
框架结构，地上五层。
该工程消防排烟系统及普通排风系统。
工程质量必须符合国家质量检验评价标准。
2.1.1工程名称：XXXXXX工程第三章：施工目标及现场组织机构响应建设单位提出的工期要求及结合实际情况，保证在约定工期内安装、调试完备。
如因甲方施工工作面不到位按实际发生时间顺延。
空调末端附件待装修完工后一周内完工。
3.1.2质量目标：精心施工，争创精品工程，工程施工质量到达国家验收优良标准。
3.1.3施工平安目标：〔1〕施工过程中伤亡、重伤事故为零。
