rsoft教程RSoft（Radiation Soft）是一款用于光学仿真和设计的软件套件。
它提供了一系列的工具和模块，可以用来模拟光波传播、光学元件设计和光学系统优化等。
1. 入门指南RSoft入门指南是一个基于图形用户界面（GUI）的教程，帮助用户快速了解软件的基本功能和操作流程。
在该指南中，你将学习到如何创建项目、导入/导出数据、设置仿真参数等。
同时，你还将学习如何使用RSoft中的工具进行仿真和分析。
2. 无源元件设计无源元件设计在光通信和光电子学中非常重要。
RSoft提供了一些模块，例如FullWAVE和BeamPROP，用于设计和优化无源元件，如波导、光纤和光栅。
在这个教程中，我们将指导你如何使用RSoft的无源元件设计工具，通过改变材料参数、几何形状等来优化特定的元件性能。
3. 光纤传输仿真光纤是光通信中最重要的传输介质之一。
RSoft的MODE和FullWAVE模块可以用来模拟和优化光纤传输系统。
在这个教程中，你将学习到如何建立光纤传输系统的基本模型，如何设置光源和探测器，以及如何分析和优化光纤系统的传输性能。
4. 光栅和光谱分析光栅在光学器件中发挥着重要的作用。
RSoft的GratingMOD 模块可以用来模拟光栅的行为，并通过分析光谱来优化光栅的性能。
在这个教程中，你将学习到如何使用GratingMOD模块建立光栅模型，如何设置光源和探测器，以及如何分析光栅的反射率、透射率等性能指标。
5. 集成光学设计集成光学器件由多个光学元件组成，如波导、偏振器和光调制器等。
RSoft的BeamPROP模块可以用来模拟和优化集成光学器件。
在这个教程中，你将学习到如何建立集成光学器件的基本模型，如何设置光源和探测器，以及如何分析和优化集成光学器件的性能。
希望这些教程对你学习和使用RSoft软件有所帮助！。

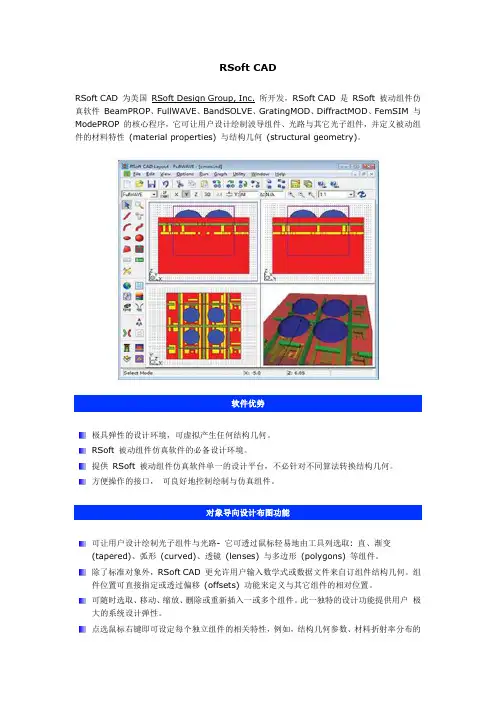

RSoft CADRSoft CAD 为美国RSoft Design Group, Inc. 所开发，RSoft CAD 是RSoft 被动组件仿真软件BeamPROP、FullWAVE、BandSOLVE、GratingMOD、DiffractMOD、FemSIM 与ModePROP 的核心程序，它可让用户设计绘制波导组件、光路与其它光子组件，并定义被动组件的材料特性(material properties) 与结构几何(structural geometry)。
软件优势极具弹性的设计环境，可虚拟产生任何结构几何。
RSoft 被动组件仿真软件的必备设计环境。
提供RSoft 被动组件仿真软件单一的设计平台，不必针对不同算法转换结构几何。
方便操作的接口，可良好地控制绘制与仿真组件。
对象导向设计布图功能可让用户设计绘制光子组件与光路- 它可透过鼠标轻易地由工具列选取: 直、渐变(tapered)、弧形(curved)、透镜(lenses) 与多边形(polygons) 等组件。
除了标准对象外，RSoft CAD 更允许用户输入数学式或数据文件来自订组件结构几何。
组件位置可直接指定或透过偏移(offsets) 功能来定义与其它组件的相对位置。
可随时选取、移动、缩放、删除或重新插入一或多个组件。
此一独特的设计功能提供用户极大的系统设计弹性。
点选鼠标右键即可设定每个独立组件的相关特性，例如，结构几何参数、材料折射率分布的类型与数值等光学特性。
再者，每个组件的相关参数(例如: 位置、坐标、宽度与折射率) 皆可透过包含用户自定变量的数学式来定义; 而不只是单纯的常数。
用户可透过公式轻易地修改定义组件的角度，或只针对整体光路修改单一变量; 而不必个别调整结构的各个部份。
软件功能可检视X、Y、Z 轴向结构图之3D 编辑选项。
可同时显示X、Y、Z 不同轴向组合与可旋转之3D 立体结构图。
对象导向设计环境。
可绘制复杂组件结构之阶层式布局功能。
光通信器件设计第四章光束传播法基础江苏大学光电信息科学与工程系陈明阳2018.92.常用电磁场数值方法简介（1）有限差分法(频域有限差分法)⏹有限差分法是利用划分网格的方法将定解区域离散化为网格离散节点的集合，然后基于差分原理，以各离散点上函数的差商来近似替代该点上的偏导数，这样待求的偏微分方程定解问题可转化为一组相应的差分方程的问题。
⏹根据差分方程组，解出各离散点上的待求函数值，即为所求定解问题的离散解。
方法特点⏹原理: 偏导→差分⏹方法特点：原理简单、通用性好；对复杂结构，计算量大(矩阵运算)。
(频域分析)⏹适用范围：计算光波导的模式求解。
⏹现状：适用于较简单结构的分析。
但有限差分(偏导→差分)原理被广泛应用于各种数值计算(2) 有限元法⏹有限元法是以变分原理为基础，把所要求解的微分方程转化为相应的变分问题，即泛函求极值问题。
⏹将分析的区域划分为很多三角形(每个三角形成为一个基元)，每个基元内的场用多项式来表达，然后加入不同基元间场的连续条件，就可得到整个横截面的场分布。
网格化单元示例：⏹现状：功能最强大的数值方法之一。
特别是上世纪90年代出现的矢量有限元方法，完全解决了有限元方法出现的伪解问题，大大降低了有限元法的后处理过程。
⏹发展：有限元光束传播法。
⏹软件：COMSOL MULTIPHYSICS⏹时域有限差分法由K.S.Yee于1966年首先提出，此后经过众多学者的努力，使之不断完善，现已比较成熟。
⏹计算过程为：设置初始场，然后依时间步推进计算，并在每一时间步交替地计算每一离散点的电场和磁场。
应用范围⏹这种方法已被成功地应用于分析Y型波导及S 型弯曲波导中的光波传输，且对损耗的计算也得到了准确的结果；FD-BPM还被用于分析条形波导、三维弯曲波导、二阶非线性效应以及有源器件。
⏹频域分析方面，同样可采用光束传播法进行分析：即虚轴光束传播法或基于相关函数法的光束传播法。
⏹方法特点⏹BPM与FDTD的区别：FDTD每次都要同时计算整个波导的模场，而BPM只算一个面。
