2018年第10期教育教学2SCIENCE FANS 浅谈Rsoft 软件在光纤光学教学中的应用*刘春兰，魏…………勇，苏于东（重庆三峡学院…………电子与信息工程学院，重庆…………404120）【摘 要】光学作为理学类专业的一门基础学科，在本科生教育中占有非常重要的地位，近年来光纤光学已被引入了本科及研究生课堂。
本文提出了在光纤光学教学中使用Rsoft软件进行仿真分析，结合该软件的使用特点，采用软件仿真的实验教学方式，将光纤传播理论中难懂的理论知识转变为可视化的图像显示，直观的反应光纤传光特点，帮助学生理解和分析，有效提高教学质量和教学效率。
【关键词】Rsoft；仿真；光纤光学【中图分类号】G612 【文献标识码】B 【文章编号】1671-8437（2018）10-0002-02近年来，光纤技术发展迅速，已广泛应用于通信、生物、化学、医学等各个领域。
“光纤光学”是光学专业研究生的专业课，是本科生“高等光学”学科中的主要章节，具体内容涉及了光纤通信、光纤传感、薄膜光学等众多学科，具有内容广泛、理论深厚、知识更新快速、理论与实际紧密联系等特点[1]。
在教学中我们发现，光纤光学成为高等光学学科中最为难懂的一部分内容，因目前的教科书就这部分内容给出长篇大论的理论推导，学生理解十分困难，从而导致失去学习兴趣，影响教学效果。
为解决这一实际问题，我们在实验课程中引入Rsoft软件进行仿真教学，将理论分析结果可视化，通过参数设置帮助学生理解数学模型中各个参量的实际意义，使计算结果生动、直观的展示在学生面前，激发学生独立思考的学习兴趣，提高学生逻辑思维和动手能力。
此外，通过该仿真软件的学习，还可帮助研究生在学习理论知识之外掌握基本科学研究的理论学习方法，为研究生从事科研项目奠定基础。
1 利用Rsoft进行光纤传感仿真仿真是指利用数学建模的方法，复现实际系统中发生的本质过程，并通过对系统模型的实验来研究存在的或存在设计中的系统。

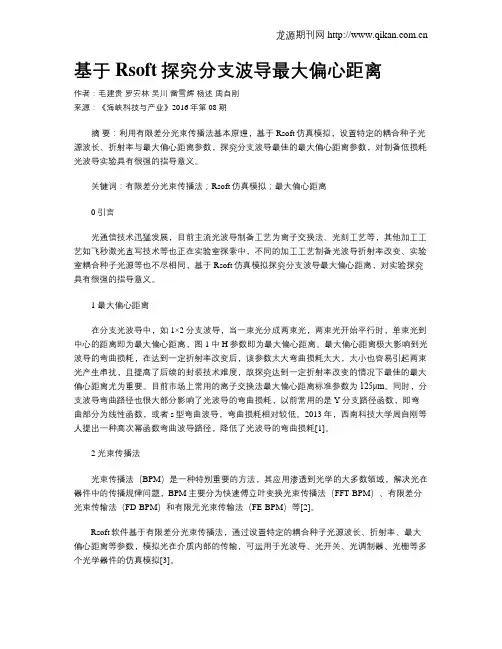

基于Rsoft探究分支波导最大偏心距离作者：毛建贵罗安林吴川雷雪辉杨述周自刚来源：《海峡科技与产业》2016年第08期摘要：利用有限差分光束传播法基本原理，基于Rsoft仿真模拟，设置特定的耦合种子光源波长、折射率与最大偏心距离参数，探究分支波导最佳的最大偏心距离参数，对制备低损耗光波导实验具有很强的指导意义。
关键词：有限差分光束传播法；Rsoft仿真模拟；最大偏心距离0 引言光通信技术迅猛发展，目前主流光波导制备工艺为离子交换法、光刻工艺等，其他加工工艺如飞秒激光直写技术等也正在实验室探索中，不同的加工工艺制备光波导折射率改变、实验室耦合种子光源等也不尽相同，基于Rsoft仿真模拟探究分支波导最大偏心距离，对实验探究具有很强的指导意义。
1 最大偏心距离在分支光波导中，如1×2分支波导，当一束光分成两束光，两束光开始平行时，单束光到中心的距离即为最大偏心距离，图1中H参数即为最大偏心距离。
最大偏心距离极大影响到光波导的弯曲损耗，在达到一定折射率改变后，该参数太大弯曲损耗太大，太小也容易引起两束光产生串扰，且提高了后续的封装技术难度，故探究达到一定折射率改变的情况下最佳的最大偏心距离尤为重要。
目前市场上常用的离子交换法最大偏心距离标准参数为125μm。
同时，分支波导弯曲路径也很大部分影响了光波导的弯曲损耗，以前常用的是Y分支路径函数，即弯曲部分为线性函数，或者s型弯曲波导，弯曲损耗相对较低。
2013年，西南科技大学周自刚等人提出一种高次幂函数弯曲波导路径，降低了光波导的弯曲损耗[1]。
2 光束传播法光束传播法（BPM）是一种特别重要的方法，其应用渗透到光学的大多数领域，解决光在器件中的传播规律问题，BPM主要分为快速傅立叶变换光束传播法（FFT-BPM）、有限差分光束传输法（FD-BPM）和有限元光束传输法（FE-BPM）等[2]。
Rsoft软件基于有限差分光束传播法，通过设置特定的耦合种子光源波长、折射率、最大偏心距离等参数，模拟光在介质内部的传输，可运用于光波导、光开关、光调制器、光栅等多个光学器件的仿真模拟[3]。
rsoft教程RSoft（Radiation Soft）是一款用于光学仿真和设计的软件套件。
它提供了一系列的工具和模块，可以用来模拟光波传播、光学元件设计和光学系统优化等。
1. 入门指南RSoft入门指南是一个基于图形用户界面（GUI）的教程，帮助用户快速了解软件的基本功能和操作流程。
在该指南中，你将学习到如何创建项目、导入/导出数据、设置仿真参数等。
同时，你还将学习如何使用RSoft中的工具进行仿真和分析。
2. 无源元件设计无源元件设计在光通信和光电子学中非常重要。
RSoft提供了一些模块，例如FullWAVE和BeamPROP，用于设计和优化无源元件，如波导、光纤和光栅。
在这个教程中，我们将指导你如何使用RSoft的无源元件设计工具，通过改变材料参数、几何形状等来优化特定的元件性能。
3. 光纤传输仿真光纤是光通信中最重要的传输介质之一。
RSoft的MODE和FullWAVE模块可以用来模拟和优化光纤传输系统。
在这个教程中，你将学习到如何建立光纤传输系统的基本模型，如何设置光源和探测器，以及如何分析和优化光纤系统的传输性能。
4. 光栅和光谱分析光栅在光学器件中发挥着重要的作用。
RSoft的GratingMOD 模块可以用来模拟光栅的行为，并通过分析光谱来优化光栅的性能。
在这个教程中，你将学习到如何使用GratingMOD模块建立光栅模型，如何设置光源和探测器，以及如何分析光栅的反射率、透射率等性能指标。
5. 集成光学设计集成光学器件由多个光学元件组成，如波导、偏振器和光调制器等。
RSoft的BeamPROP模块可以用来模拟和优化集成光学器件。
在这个教程中，你将学习到如何建立集成光学器件的基本模型，如何设置光源和探测器，以及如何分析和优化集成光学器件的性能。
希望这些教程对你学习和使用RSoft软件有所帮助！。
