轮式装载机工作液压系统的设计

装载机液压系统液压传动的工作原理1.基本概念传动——在工程机械上，传动是指能量或动力由发动机向工作装置的传递，通过各种不同的传递方式使发动机的转动转变为工作装置各种不同形式的运动。

如：车架的转动、推土机铲刀的升降、装载机动臂的升降、铲斗的收放等等。

传动的分类（按工作介质）：机械传动液体传动：以液体为工作介质气体传动电力传动液体传动分为：液力传动：利用液体动能。

如：由泵轮——涡轮组成的变矩器液压传动：利用密闭液体压力能。

如：千斤顶2.液压传动的定义：液压传动——用封闭在回路里的有压液体作为介质，把液压能转化为机械能，或反之，或其组合的技术。

或：以液体为传动介质，靠处于密闭容器内的液体静压力来传递动力，按容积变化相等的原则来传递速度的传动方式3.液压传动的原理：液压传动应用了液体的两个重要特性：（1）假定液体不可压缩；（2）液体中压力向各个方向作同样的传播（帕斯卡原理）。

帕斯卡原理：在密闭容器内，处于平衡状态的液体对施加于它表面的压力，能以等值在液体内向各个方向传递。

例1：P=P0+γhγ=0.8~0.9kg/cm3，管路布置很少超过10m，而P0往往很大，所以P≈P1≈P2≈P3≈P4≈P0例2：千斤顶原理（液压杠杆）作用力=压力×作用面积：F=P×SF/S1=W/S2，即W=S2/S1×F4.液压传动参数两个主要参数：P与Q压力与负载的关系：负载决定压力流量与速度的关系；流量决定速度V=Q/S（压力损失与流量损失）●液压传动系统的基本组成1.基本组成：动力元件——液压泵：将机械能转变为液压能。

控制元件——阀装置：控制系统中油液的压力、流量及流动方向等。

执行元件——油缸、油马达：将机械能转变为液压能。

其它辅助元件：邮箱、油管、滤油器、冷却器、蓄能器……2.元件符号：泵与马达：溢流阀与减压阀：●液压传动系统的分类●装载机工作液压系统1.系统组成及原理1)直接操纵液压系统（ZL50C、ZL40B、ZL30E、ZL30G）工作泵、分配阀（手动）、动臂油缸、转斗油缸、油箱（滤油器）…以下为ZL50C工作液压系统及转向液压系统原理图：特点：手动式或先导式、串并联优先转斗、动臂滑阀为四位六通2)先导操纵液压系统（ZL50G、ZL40G、ZL80G、ZL100C等）工作泵、分配阀（先导）、动臂油缸、转斗油缸、先导阀、组合阀、油箱（滤油器）以下为ZL50G工作液压系统及转向液压系统原理图：特点：先导式、串并联优先转斗、动臂滑阀为三位六通装载机转向液压系统系统组成及原理1.流量放大全液压转向系统独立型：转向泵、减压阀（或组合阀）、转向器（BZZ3-125）、流量放大阀、转向油缸合流型：转向泵、组合阀、转向器（BZZ3-125）、优先流量放大阀、转向油缸2.普通全液压转向系统转向泵、单稳分流阀、转向器（排量较大）、转向油缸以下为ZL30E与ZL30G型全液压转向系统原理图：BZZ1-800全液压转向器液压元件介绍1.液压泵1)齿轮泵主要特点：耐污染、成本低、中低压结构与组成：主动齿轮、从动齿轮、前泵盖、后泵盖、泵体、侧板、密封环原理：进油腔与排油腔齿轮副的张开或啮合，造成容积的增大或减小参数：排量q（毫升/转）压力P（Mpa）：额定压力与最高压力转速n（转/分）：额定转速与最高转速流量Q（升/分）：Q=q×n×η型号：CBG、CBZb、CBGj、CBGq…齿轮泵的困油现象：同时啮合的两对齿轮构成了一个封闭的容积，该容积大小随时在发生变化。

该 油 箱结 构 已在 我公 司 自行研 制 的多 台液压 试验 台上 成功 应用 。实践 证 明 ， 油 箱 在 结 构 上 所 进行 的 该
创新设 计 ， 得其 结构 紧凑 、 洗方 便 、 使 清 防污 可靠 、 安装 集成度 高 ， 使用 维 护 方 便 易 行 。该 结 构 是 对 开 式 油箱
工 作装 置是 轮 式装 载机 的重 要 组 成 部 分 ， 式 装 轮
载 机 的铲装 、 升 、 提 翻斗及 卸 料等 都是 通过 工作 装 置 的 有关 运 动来 实现 的 。 目前 轮 式装 载机 的工 作装 置 一般 都 采用 液压 系统 ， 文 通 过 对 装 载 机 常见 的工 作 装 置 本
［ ］ 成 大 先． 械 设 计 手 册 ［ ． Ｅ ： 学 工 业 出 版 ２ 机 Ｍ］ ｊ 京 化
社 ，０ ２ ２０．
号件 ） ，下端 管 口距箱 底 １０ｍｍ， 面铣 成 ４ 。 口 ， ０ 端 ５斜
［ ］ Ｇ ／ ８ ． — ３ 液压气 动图形符号 ［ ］ ３ Ｂ Ｔ７ ６ １ ９ ， ｓ．
２１ ０ ０年第 ８期
液压 与 气动
６ ７
统 分 析 与 改 进 设 计
严 桃 平
Ａｎ ｌ ｓｓ ａ ｄ ｉ ｒ ｖ ｄ ｄ ｓｇ ｆｗｈ ｅ ｏ ｄ ｒ ｗｏ ｋ ａｙ ｉ ｎ ｍｐ ｏ ｅ ｅ ｉ ｎ ｏ ｅ ｌｌ ａ ｅ ｒ ｉ ｓａｌ ｎ ｙ ｒ ｕ ｉ ｙ ｔ ｍ ｎ ｔ ｌｍｅ ｔｈ ｄ ａ ｌｃ ｓ ｓｅ
型 的 液 压 回路 改 进 设 计 提 供 一 定 依 据 。
关键 词 ： 式装 载机 ； 轮 工作 装 置 ； 液压 系统 ； 改进 设 计 中图分 类号 ： Ｈ１７ 文献标 识 码 ： 文章 编 号 ：０ ０４ ５ （ ０ ０ ０ －０ ７０ Ｔ ３ Ｂ １０ －８ ８ ２ １ ） ８０ ６ －２

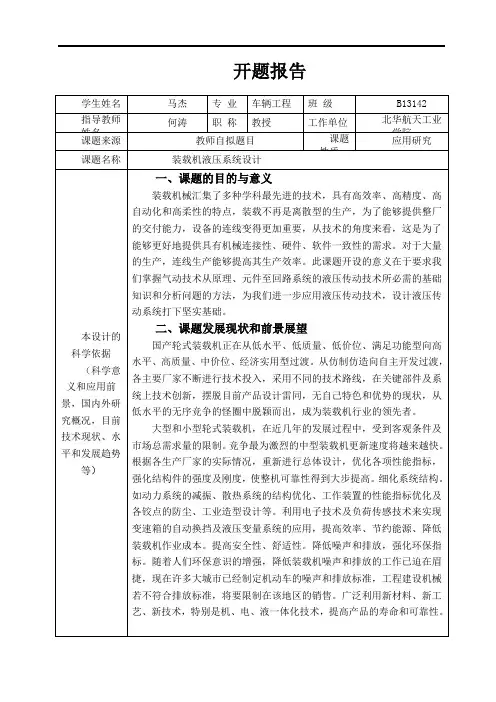

开题报告摘要装载机主要用来装卸散状物料，也能进行轻度的铲掘工作，并且具有良好的机动性能，是工程机械中保有量较大的品种之一。

装载机液压系统设计是装载机设计的一个重要环节，它对装载机的使用性能和装载机在市场上的竞争力有着很大的影响。

装载机性能的优劣和作业效率的发挥，离不开液压系统的设计，而且在很大程度上取决于液压系统的工作效率。

装载机的工作装置和转向机构都采取液压传动，本文通过对工作装置及转向机构工作要求和载荷分析对液压系统进行设计。

主要包括对执行元件，控制元件辅助元件的选择、设计。

本文的设计，能够使读者对液压系统设计进一步加深了解，同时从中可以体会到一些设计理念，为以后从事此类工作得到一些帮助。

关键词：装载机液压传动液压系统设计ABSTRACTThe loader is mainly used for loading and unloading bulk materials, but also for light excavation work, and has good maneuverability, is the construction machinery to maintain a larger variety of one.The hydraulic system design of the loader is an important part of the loader design. It has a decisive influence on the performance of the loader and the competitiveness of the loader in the market. The performance of the loader and the operational efficiency of the play, can not be separated from the hydraulic system design, and to a large extent depends on the hydraulic system efficiency.The working device of the loader and the steering mechanism are taken hydraulic drive, this paper through the work device and steering mechanism requirements and load analysis of the hydraulic system design. Mainly include the implementation of components, control components of the selection of components, design.The design of this paper can make the reader to further deepen the understanding of the hydraulic system design, at the same time from which you can experience some of the design concept for the future to engage in such work to get some help.Key words: loader hydraulic transmission hydraulic pressure system目录摘要 (1)ABSTRACT (6)目录 (7)前言 (1)第1章装载机液压系统总体介绍 (2)1.1液压系统的工作原理 (2)1.2液压系统的组成部分 (2)1.3液压传动的优缺点 (2)1.3.1液压传动的优点 (2)1.3.2液压传动的缺点 (3)1.4国内外的发展状况 (3)1.4.1应用现状 (3)1.4.2发展动向 (4)1.5本章小结 (5)第2章装载机液压系统设计 (6)2.1装载机液压系统的设计要求 (6)2.1.1概述 (6)2.1.2轮式装载机液压系统基本要求 (6)2.2轮式装载机液压系统设计已知参数 (6)2.3制订液压系统方案 (7)2.3.1油路循环方式的分析与选择 (7)2.3.2确定液压执行元件的形式 (7)2.3.3各机构液压回路的确定 (7)2.3.4绘制液压系统原理图 (10)2.4确定液压系统的主要参数 (11)2.4.1液压缸载荷组成 (12)2.4.2初选系统工作压力 (13)2.4.3计算液压缸的主要结构尺寸 (13)2.4.4计算液压缸所需流量 (15)2.4.5计算液压执行元件的实际工作压力 (16)2.5液压元件 (16)2.5.1液压泵的选择 (16)2.5.2液压阀的选择 (17)2.5.3辅元件的选择 (17)2.6液压系统的性能验算 (19)2.6.1液压系统压力损失 (19)2.6.2液压系统的发热温升计算 (20)2.6.3计算液压系统的散热功率 (21)2.6.4根据散热要求计算油箱容量 (22)2.7液压系统冲击压力 (22)2.7.1压力冲击的原因 (23)2.7.2消除或减少压力冲击的措施 (23)2.8本章小结 (23)第3章动臂液压缸的设计 (24)3.1液压缸的结构参数计算 (24)3.1.1缸筒壁厚计算 (24)3.1.2缸筒外径 (25)3.1.3缸底厚度的计算 (25)3.2液压缸的连接计算 (25)3.2.1缸盖连接计算 (25)3.2.2销轴与耳环连接计算 (26)3.3活塞杆活塞杆强度及稳定性验算 (27)3.3.1活塞杆强度验算 (27)3.3.2活塞杆稳定性验算 (27)3.4本章小结 (28)参考文献 (29)致谢语 (30)前言装载机是一种常用的铲土运输机械，广泛应用于公路、铁路、建筑、水电、港口、矿山及国防工程中。

目录绪论 (1)1装载机的发展状况及发展前景 (1)1.1目前我国轮式装载机的概况 (1)1.2国外装载机的发展动态 (2)1.3装载机的发展历史及前景 (3)2轮式装载机装载液压机构的技术任务书 (4)2.1概述工况 (4)2.2技术要求 (4)3液压系统的设计和计算 (6)3.1初选系统的工作压力 (6)3.2液压系统原理图 (7)3.3液压缸的设计和计算 (7)3.3.1转斗油缸作用力的确定 (7)3.3.2活塞 (9)3.3.3活塞杆 (10)3.3.4缸筒 (11)3.3.5活塞杆的校核 (16)3.3.6卡环连接的计算 (17)3.3.7活塞杆的导向套 (18)3.3.8油口 (18)3.3.9密封件、防尘圈 (19)3.3.10转斗油缸与机架铰接处销轴的校核 (19)3.4动臂举升油缸的设计和计算 (19)3.4.1动臂举升油缸作用力的确定 (19)3.4.2活塞 (20)13.4.3活塞杆校核 (21)3.4.4缸筒 (22)3.4.5活塞杆的校核 (25)3.4.6卡环连接的计算 (26)3.4.7焊接缸筒的计算 (27)3.4.8活塞杆的导向套 (27)3.4.9密封件、防尘圈 (28)3.4.10举升油缸与机架铰接处销轴的校核 (28)3.5泵的选用 (28)3.6油箱的设计 (29)3.6.1油箱容量的计算 (29)3.7液位计的选用 (29)3.8过滤器的选用 (30)3.9管道及管接头的选择 (32)3.10联轴器的选用计算 (33)3.11液压油的选用 (34)4标准化审核报告 (34)4.1产品图样的审查 (34)4.2产品技术文件的审查 (35)4.3标准件的使用情况 (35)4.4审查结论 (35)总结 (36)参考文献 (37)致谢 (38)设计说明书中文摘要2毕业设计说明书英文摘要345装载机工作液压机构设计绪论装载机是一种常用的铲土运输机械，广泛应用于公路、铁路、建筑、水电、港口、矿山及国防工程中。
