G as D ischarge T ubes Selection Guide陶瓷气体放电管产品选型指南GDT版权及最终解释权归君耀电子（BrightKing ）所有V2, 2018目录1GDT工作原理 (3)2GDT特点 (3)3GDT典型应用电路 (3)4GDT参数说明 (4)4.1.DC Spark-over Voltage 直流火花放电电压（直流击穿电压） (4)4.2.Maximum Impulse Spark-over Voltage 最大冲击火花放电电压（脉冲击穿电压） (5)4.3.Nominal Impulse Discharge Current 标称冲击放电电流 (6)4.4.Impulse Life耐冲击电流寿命 (7)5GDT选型注意事项 (7)5.1.直流击穿电压（DC-Spark-over Voltage）与脉冲击穿电压（Impulse Spark-over Voltage） (7)5.2.GDT的续流问题 (8)5.3.封装形式 (8)6GDT命名规则 (8)7君耀电子（BrightKing）GDT产品线 (9)7.1.两极放电管 (9)7.2.三极放电管 (10)1 GDT 工作原理GDT （Gas Discharge Tubes ），即陶瓷气体放电管。
GDT 是内部由一个或一个以上放电间隙内充有惰性气体构成的密闭器件。
GDT 电气性能取决于气体种类、气体压力、内部电极结构、制作工艺等因素。
GDT 可以承受高达数十甚至数百千安培的浪涌电流冲击，具有极低的结电容，应用于保护电子设备和人身免遭瞬态高电压的危害。
图1为典型的GDT 伏安特性图。
IV i 1i 2i 3U 1U 2U 3U 1 — 直流火花放电电压U 2 — 辉光电压U 3 — 弧光电压i 1 — 辉光至弧光转变电流i 2 — 峰值电流i 3 — 弧光至辉光转变电流图1 GDT 伏安特性曲线2 GDT 特点结电容低，大部分系列产品结电容不超过2pF ，特大通流量产品结电容在十几至几十皮法； 通流量大，我司GDT 单体8/20μs 波形的通流量范围为500A~100kA ； 直流击穿电压范围为75V~6000V ，脉冲击穿电压范围为600V~7800V ； 绝缘阻抗高，一般在1GΩ以上，不易老化，可靠性高；封装多样，有贴片器件及插件器件，两端器件及三端器件，圆形及方形电极，满足不同应用需求。
陶瓷气体放电管工作原理及选型应用、产品简述陶瓷气体放电管（Gas Tube）是防雷保护设备中应用最广泛的一种开关器件，无论是交直流电源的防雷还是各种信号电路的防雷，都可以用它来将雷电流泄放入大地。
其主要特点是：放电电流大，极间电容小（≤3pF），绝缘电阻高（≥109Ω），击穿电压分散性较大（±20%），反应速度较慢（最快为0.1～0.2μs）。

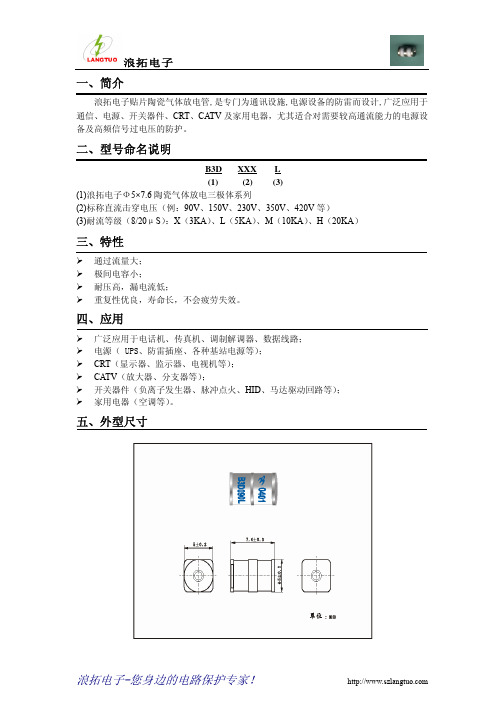

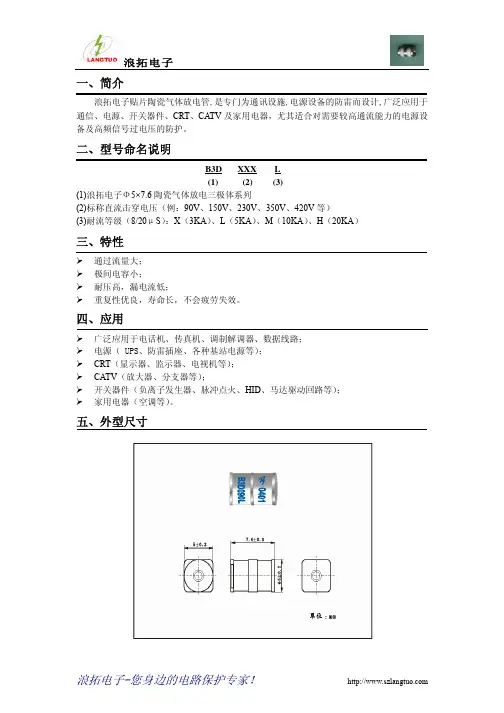

按电极数分，有二极放电管和三极放电管（相当于两个二极放电管串联）两种。
其外形为圆柱形,有带引线和不带引线两种结构形式（有的还带有过热时短路的保护卡）。
2、工作原理气体放电管由封装在充满惰性气体的陶瓷管中相隔一定距离的两个电极组成。
其电气性能基本上取决于气体种类、气体压力以及电极距离，中间所充的气体主要是氖或氩, 并保持一定压力,电极表面涂以发射剂以减少电子发射能。
这些措施使得动作电压可以调整(一般是70伏到几千伏)，而且可以保持在一个确定的误差范围内。
当其两端电压低于放电电压时，气体放电管是一个绝缘体(电阻Rohm>100MΩ)。
当其两端电压升高到大于放电电压时，产生弧光放电，气体电离放电后由高阻抗转为低阻抗, 使其两端电压迅速降低，大约降几十伏。
气体放电管受到瞬态高能量冲击时，它能以10-6秒量级的速度，将其两极间的高阻抗变为低阻抗，通过高达数十千安的浪涌电流。
3、特性曲线Vs导通电压，Vg辉光电压，Vf弧光电压，Va熄弧电压4、主要特性参数①直流击穿电压Vsdc：在放电管上施加100V/s的直流电压时的击穿电压值。
这是放电管的标称电压，常用的有90V、150V、230V、350V、470V、600V、800V 等几种，我们有最高3000V、最低70V的。
其误差范围：一般为±20%，也有的为±15%。
②脉冲（冲击）击穿电压Vsi：在放电管上施加1kV/μs的脉冲电压时的击穿电压值。
因反应速度较慢，脉冲击穿电压要比直流击穿电压高得多。
气体放电管标准
气体放电管（GDT）是一种密封在陶瓷腔体中的放电间隙，腔体中充有惰性气体以稳定放电管的放电电压。
其主要特点是通流能量大，可达数十至数百KA，绝缘电阻极高，无漏流，无老化失效，无极性双向保护，静态电容极小，特别适用于高速网络通讯设备的粗保护。
可广泛用于各种电源及信号线的第一级雷击浪涌保护。
关于气体放电管的标准，可以参考IEC 61643-311 《低压电涌保护器元件第311部分：气体放电管（GDT）规范》。
该标准中，气体放电管测试项目包括：直流火花放电电压、冲击火花放电电压、绝缘电阻、电容量、横向电压、辉光至弧光转变电流，辉光电压，弧光电压、直流保持电压、标称交流放电电流试验、波形为8/20标称冲击放电电流试验，以及用10/1000冲击电流进行寿命试验等。
此外，对于GDT放电管的质量标准，是按国家标准GB9043进行检测的数据结果判定的。
GDT陶瓷气体放电管一般以以下6个参数作评定及试验条件：
1.直流击穿电压Vsdc：即对GDT放电管施加100V/s的直流电压
时的击穿电压值，发生击穿的电压值称为阈值电压或击穿电压，常用直流击穿电压有90V、150V、230V等。
2.脉冲（冲击）击穿电压Vsi：在GDT放电管上施加上升速率为
1kV/μs的脉冲电压，放电管击穿时的电压值称为脉冲击穿电压. 脉冲（冲击）击穿电压Vsi是放电管的一个动态特性，因反应速度没那么快，脉冲击穿电压则要比直流击穿电压高不少。
3.绝缘电阻：在GDT放电管两端施加规定的直流电压时测得的
电阻值，一般为1G欧。
4.电容值：GDT放电管在特定频率下测得的电容值，一般为1.0PF。
以上信息仅供参考，如需了解更多信息，建议咨询专业人士。

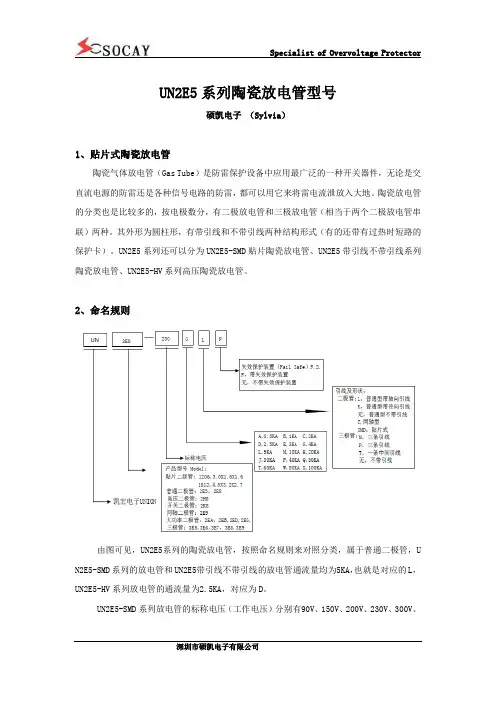

UN2E5系列陶瓷放电管型号硕凯电子（Sylvia）1、贴片式陶瓷放电管陶瓷气体放电管（Gas Tube）是防雷保护设备中应用最广泛的一种开关器件，无论是交直流电源的防雷还是各种信号电路的防雷，都可以用它来将雷电流泄放入大地。
陶瓷放电管的分类也是比较多的，按电极数分，有二极放电管和三极放电管（相当于两个二极放电管串联）两种。
其外形为圆柱形，有带引线和不带引线两种结构形式（有的还带有过热时短路的保护卡）。
UN2E5系列还可以分为UN2E5-SMD贴片陶瓷放电管、UN2E5带引线不带引线系列陶瓷放电管、UN2E5-HV系列高压陶瓷放电管。
2、命名规则由图可见，UN2E5系列的陶瓷放电管，按照命名规则来对照分类，属于普通二极管，UN 2E5-SMD系列的放电管和UN2E5带引线不带引线的放电管通流量均为5KA，也就是对应的L，UN2E5-HV系列放电管的通流量为2.5KA，对应为D。
UN2E5-SMD系列放电管的标称电压（工作电压）分别有90V、150V、200V、230V、300V、350 V、400V、470V、600V，规格为5.0*5.0*4.2mm；UN2E5带引线不带引线放电管的标称电压（工作电压）分别有75V、90V、150V、230V、250V、300V、350V、400V、470V、600V、800V，规格为φ5.5×6mm；UN2E5-HV系列放电管的标称电压（工作电压）分别有1000V、1600V、200 0V、2500V、2700V、3000V、3500V，规格为φ5.5×6mm。
由此我们便大概可以知道UN1206系列/UN1210系列/UN1812系列的陶瓷放电管具体有哪些型号了。
3、UN2E5系列陶瓷放电管型号（1）名称： UN2E5-SMD系列型号：UN2E5-90LSMD、UN2E5-150LSMD、UN2E5-200LSMD、UN2E5-230LSMD、UN2E5-300LSMD、UN2E5-350LSMD、UN2E5-400LSMD、UN2E5-470LSMD、UN2E5-600LSMD。

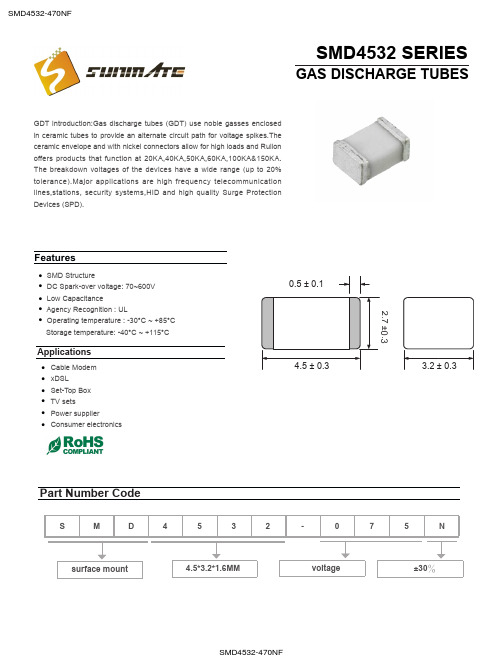

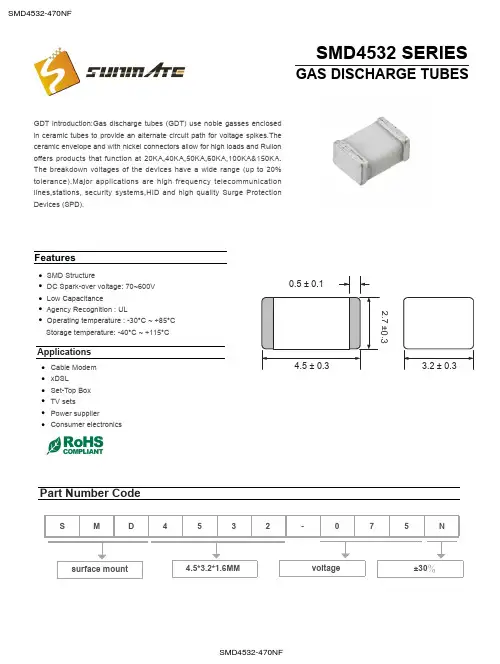

A.General Description简要概述音特电路保护事业部的GDT气体放电管通常用来防止诸如电力线路、通信线路、信号线路和数据传输线路等敏感电信设备经常因闪电雷击和设备切换操作所产生的瞬间浪涌电压引起的破坏。
陶瓷气体放电管是防雷保护设备中应用最广泛的一种开关器件，无论是交直流电源的防雷还是各种信号电路的防雷，都可以用它来将雷电流泄放入大地；推出贴片封装1812 4.5×3.2×2.7mm,更适合高速贴片和迷你化设计要求。
B.Features重要特性放电电流大、漏电流小极间电容小（≤0.5pF）绝缘电阻高（≥109Ω），击穿电压分散性较大（±30%）其外形为圆柱形,有带引线和不带引线两种结构形式新型表贴器件适用于自动装配，类似贴片电容电阻封装C.Application应用范围♦电力线路♦电话设备♦通信线路、报警系统、RF系统保护、基站♦数据传输线路♦xDSL设备D.Product Dimensions产品尺寸产品尺寸（（1812:4.5×3.2×2.7mm）E.Electrical Characteristic电气参数F.Part Information产品信息数量:3000pcs/盘(13”)附件附件：：电流综合波前沿时间：T 1=1.25T=8µs ±20%半峰时间：T 2=20µs ±20%NOTE:ALL DATA AND SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.ALL PRODUCTS COMPATIBLE WITH ROHS 注意注意：：所有的规格所有的规格、、参数更新将不例行通知0.00.10.91.0I0.5。
放电管的原理及选型使1、产品简述陶瓷气体放电管（Gas Tube）是防雷保护设备中应用最广泛的一种开关器件，无论是交直流电源的防雷还是各种信号电路的防雷，都可以用它来将雷电流泄放入大地。
其主要特点是：放电电流大，极间电容小(≤3pF),绝缘电阻高(≥109Ω）,击穿电压分散性较大（±20%），反应速度较慢（最快为0.1~0.2μs）.按电极数分，有二极放电管和三极放电管（相当于两个二极放电管串联）两种。
其外形为圆柱形,有带引线和不带引线两种结构形式(有的还带有过热时短路的保护卡）.2、工作原理气体放电管由封装在充满惰性气体的陶瓷管中相隔一定距离的两个电极组成。
其电气性能基本上取决于气体种类、气体压力以及电极距离，中间所充的气体主要是氖或氩，并保持一定压力,电极表面涂以发射剂以减少电子发射能。
这些措施使得动作电压可以调整(一般是70伏到几千伏）,而且可以保持在一个确定的误差范围内。
当其两端电压低于放电电压时,气体放电管是一个绝缘体（电阻Rohm〉100MΩ）。
当其两端电压升高到大于放电电压时,产生弧光放电，气体电离放电后由高阻抗转为低阻抗, 使其两端电压迅速降低，大约降几十伏。
气体放电管受到瞬态高能量冲击时，它能以10-6秒量级的速度，将其两极间的高阻抗变为低阻抗,通过高达数十千安的浪涌电流。
3、特性曲线Vs导通电压，Vg辉光电压，Vf弧光电压，Va熄弧电压4、主要特性参数①直流击穿电压Vsdc：在放电管上施加100V/s的直流电压时的击穿电压值。
这是放电管的标称电压，常用的有90V、150V、230V、350V、470V、600V、800V等几种,我们有最高3000V、最低70V的。
其误差范围：一般为±20%，也有的为±15%。
②脉冲（冲击）击穿电压Vsi:在放电管上施加1kV/μs的脉冲电压时的击穿电压值。
因反应速度较慢，脉冲击穿电压要比直流击穿电压高得多。
陶瓷气体放电管对低上升速率和高上升速率电压的响应如下图所示。
陶瓷气体放电管工作原理及选型应用Socay （Sylvia）1、产品简述陶瓷气体放电管（Gas Tube）是防雷保护设备中应用最广泛的一种开关器件，无论是交直流电源的防雷还是各种信号电路的防雷，都可以用它来将雷电流泄放入大地。
其主要特点是：放电电流大，极间电容小（≤3pF），绝缘电阻高（≥109Ω），击穿电压分散性较大（±20%），反应速度较慢（最快为0.1～0.2μs）。
按电极数分，有二极放电管和三极放电管（相当于两个二极放电管串联）两种。
其外形为圆柱形,有带引线和不带引线两种结构形式（有的还带有过热时短路的保护卡）。
2、工作原理气体放电管由封装在充满惰性气体的陶瓷管中相隔一定距离的两个电极组成。
其电气性能基本上取决于气体种类、气体压力以及电极距离，中间所充的气体主要是氖或氩, 并保持一定压力,电极表面涂以发射剂以减少电子发射能。
这些措施使得动作电压可以调整(一般是70伏到几千伏)，而且可以保持在一个确定的误差范围内。
当其两端电压低于放电电压时，气体放电管是一个绝缘体(电阻Rohm>100MΩ)。
当其两端电压升高到大于放电电压时，产生弧光放电，气体电离放电后由高阻抗转为低阻抗, 使其两端电压迅速降低，大约降几十伏。
气体放电管受到瞬态高能量冲击时，它能以10-6秒量级的速度，将其两极间的高阻抗变为低阻抗，通过高达数十千安的浪涌电流。
3、特性曲线Vs导通电压，Vg辉光电压，Vf弧光电压，Va熄弧电压4、主要特性参数①直流击穿电压Vsdc：在放电管上施加100V/s的直流电压时的击穿电压值。
这是放电管的标称电压，常用的有90V、150V、230V、350V、470V、600V、800V等几种，我们有最高3000V、最低70V的。
其误差范围：一般为±20%，也有的为±15%。
②脉冲（冲击）击穿电压Vsi：在放电管上施加1kV/μs的脉冲电压时的击穿电压值。
因反应速度较慢，脉冲击穿电压要比直流击穿电压高得多。
