高碑店污水处理厂情况介绍高碑店污水处理厂是位于河北省高碑店市的一座污水处理厂,于2012年开始投入使用。
随着城市化进程的不断加速和人口的不断增加,城市污水处理工作愈发重要和紧迫,高碑店污水处理厂作为高碑店市重要的污水处理站之一,负责着市区及周边地区的污水处理工作。
建设规模与设备高碑店污水处理厂是一座集生化法、物化法和深度处理为一体的现代化污水处理厂,目前设计处理规模为每天6万吨,可以满足高碑店市中心区及周边地区约30多万人的日常用水和排污需求。
主要设备有:1.段沉淀池:起到初次分离和沉淀的作用2.厂房:主要用于控制设备的运作和维护3.滤池:将污水进行深度处理4.曝气桶:用来增加生化法处理的效率,提高污水的水质和减少水质中有害物质的含量5.除臭设备:保障周边居民的生活质量高碑店污水处理厂的投资规模庞大,主要设备引进国外先进的技术和设备来进行建设,总投资近2000万元。
处理流程图1:高碑店污水处理厂处理流程图图1:高碑店污水处理厂处理流程图(以上图片仅为参考,实际图片不在文中提供)高碑店污水处理厂是以大户型中水处理技术为基础建设而成。
其处理流程如下:1.污水预处理:首先进入预处理池进行初级过滤,将大物质、泥沙、及浮油等物质进行沉淀。
2.生化处理:将经过初步过滤的水,流入生化池进行生化处理。
污水在曝气桶和曝气池中进行生化降解,利用活性污泥的剧烈运动,有效降低化学需氧量(COD)、总氮(TN)及总磷(TP)等水质指标。
3.深度处理:经过生化处理的水流入滤池进行深度处理,主要通过过滤、吸附和化学沉淀来满足通达的水质要求;4.消毒处理:最后,配合高效的氯化钙等消毒剂,可对处理后的水进行消毒处理,达到国家二级排放标准。
目前经营情况截至目前,高碑店污水处理厂处理能力已经大幅提高,日处理能力已经突破6万吨;达到A级排放标准,对周边环境具有显著净化和改善作用。
同时,该处理厂采用了先进的电控系统和自动化管理技术,不仅提高了水质处理能力,也大大节省了运营成本,减少了对环境的影响。
北京市高碑店污水处理厂参观报告参观时间:2010年6月17日下午;参观地点:北京市高碑店无水处理厂;参观方式:环境工程专业认识实习课程,由高碑店污水处理厂工作人员介绍污水处理步骤及带领参观部分污水处理流程;今天在老师的带领下,我们环境工程专业的全体学生来到了位于北京市朝阳区高碑店乡境内高碑店污水处理厂参观。
高碑店污水处理厂是北京市最大的污水处理厂,也是目前我国最大的污水处理厂。
一期工程于1993年10月24日竣工投产,处理能力50万m3/d。
二期工程于1999年年底竣工投产,目前处理能力为100万m3/d。
北京市每天产生污水250 多万吨,近一半的污水在这里进行处理。
高碑店污水处理厂污水系统流域面积96km2,服务人口240万人,占地68公顷,汇集北京市南部地区的大部分生活污水、东郊工业区、使馆区和化工路的全部污水。
目前高碑店污水处理厂二级出水直接排入通惠河下游,主要潜在用户有工业、市政杂用和农业灌溉等。
该厂的总服务面积为9661hm2,服务人口约240万人。
汇集北京城区大部分生活污水和东郊工业区、使馆区以及化工路的全部污水。
其中生活污水和工业废水约各占50%。
设计出水水质为五日生化需氧量B OD5≥20mg/L,悬浮物SS≥30mg/L,达到GB 8978—96《污水综合排放标准》的二级标准。
运行后的出水水质BOD;≤10mg/L,SS≤20mg/L,均优于设计值和国家标准。
处理厂的平面布置见图1。
图1 污水处理工艺流程在这里,我们在工作人员的带领下,参观了格栅间,近距离观看了曝气池并且还从工作人员的讲解那里知道有关高碑店污水处理厂的一些工艺流程。
格栅间那刺鼻的气味令我终身难忘。
下边我介绍一下高碑店污水处理厂的一些污水工艺流程。
污水处理工艺采用前置缺氧推流式活性污泥法和改进型缺氧、好氧脱氮活性污泥法。
前者可改善污泥沉降性能,降低污泥体积指数,防止污泥膨胀;后者在曝气池内采用压力管池内回流系统,提高内回流比。
高碑店污水处理厂参观报告姜霖 1110900015一.概况高碑店位于北京市朝阳区高碑店乡境内。
是北京市最大的污水处理厂,也是目前我国最大的污水处理厂。
高碑店污水处理厂一期工程于1993年10月24日竣工投产,处理能力50万立方米/d。
二期工程于1999年年底竣工投产,目前处理能力为100万立方米/d。
北京市每天产生污水 250 多万吨,近一半的污水在这里进行处理。
高碑店污水处理厂污水系统流域面积96平方公里,服务人口240万人,占地68公顷,汇集北京市南部地区的大部分生活污水、东郊工业区、使馆区和化工路的全部污水。
2013年第三季度,北京总污水处理量达2.47亿立方米。
高碑店污水处理厂在10月的数据中,污水处理量一期二期分别达483.2及371.6立方千米i。
二.污水处理厂水质指标污水处理就是采取物理方法处理、分离和回收废水中的污染物、利用微生物的生化作用处理废水中的有机污染物或利用化学反应或物理化学作用处理回收可溶性废物或胶状物质,要经过栅格池—曝气沉砂池—初次沉淀池—曝气池—二次沉淀池几个步骤,在分别排入通惠河,或者将含有多余微生物的物质排入污泥池。
其中格栅间用于去除污水中的大块悬浮物、漂浮物等污物,以消除大块污物对后续处理系统的不良影响。
剩下的污水经过进水泵房打压,从出水井出水在进入计量槽进行计量,再进入曝气沉砂池,曝气沉砂池用于去除较大砂粒及其他无机污染物颗粒,减轻对管道设备的磨损、减轻后续沉淀池负荷、改善系统运行条件。
污水从曝气沉砂池出来后进入初沉池进行初次沉淀,沉淀后的污水进入曝气池,曝气池的作用是把容易挥发的气体蒸发掉。
其中还含有微生物来进行新陈代谢以对污水进行处理,因其好氧性,还要一直往里通入空气。
最后进入二沉池进行二次沉淀。
污水经过这一系列的处理后变成中水。
出水一般可以达到农灌标准和废水排放标准,约一半通过47万吨的中水泵房进行回用。
回用的中水主要用于绿地喷灌、道路清洁、工业冷却、涵养湿地、清洗车辆、农业灌溉、河湖补水和家用冲厕。
高碑店污水处理厂1前言为配合北京市关于污水处理后作为水资源再利用战略方针的实施,高碑店污水处理厂一期工程进一步实施工艺技术改造,控制氮、磷的排放指标,使之适应于目前高碑店湖及第一热电厂冷却水使用要求。
其工艺技术改造工程可分两步。
第一步满足或优于高碑店湖目前湖水水质。
第二步是随着北京市工农业的发展及沿河污水排放控制的实施,高碑店湖水质将逐年好转,直至达到国家四类水体水质标准,届时高碑店污水处理厂实行第二步改造,使之满足排入高碑店湖水四类水质的要求。
2高碑店污水处理厂现况高碑店污水处理厂是目前我国最大的污水处理厂,一期工程已于1993年10月24日竣工投产,一期工程处理能力50万吨/日。
二期工程投产运转后,处理能力达100万吨/日。
高碑店污水处理厂污水系统流域面积96平方公里,服务人口240万人,汇集北京市城区的大部分生活污水、东郊工业区、使馆区和化工路的全部污水。
该污水处理厂采用前置缺氧段活性污泥法工艺,即在推流式曝气池前端设置缺氧段,其目的是改善污泥性质,防止污泥膨胀。
污水处理工艺流程如下图所示:目前高碑店污水处理厂一、二期工程的二级出水直接排入通惠河下游,除约5500万吨/年用于农业灌溉外,剩余的每年超过2亿吨处理出水还没有得到利用。
但随着污水资源化工程的实施,一期工程47万吨/日的处理出水将通过"水资源化再利用工程"的泵站输送至高碑店湖及再利用管网,作为北京第一热电厂、东郊工业区的循环冷却水水源及其它市政杂用水,因此对高碑店污水处理厂的二级出水水质提出了更高的要求(二期工程的出水部分已作为华能热电厂冷却水补充水的水源)。
3改造规模及处理程度3.1改造规模改造规模为50万吨/日,即对高碑店污水处理厂一期工程(50万吨/日)进行改造。
3.2处理程度本改造工程的出水水质目标分两步进行。
第一步:改造后,使高碑店污水处理厂二级处理出水水质优于目前第一热电厂冷却水取水水源-高碑店湖湖水水质。
Enterprise Development专业品质权威Analysis Report企业发展分析报告北京城市排水集团有限责任公司高碑店污水处理厂免责声明:本报告通过对该企业公开数据进行分析生成,并不完全代表我方对该企业的意见,如有错误请及时联系;本报告出于对企业发展研究目的产生,仅供参考,在任何情况下,使用本报告所引起的一切后果,我方不承担任何责任:本报告不得用于一切商业用途,如需引用或合作,请与我方联系:北京城市排水集团有限责任公司高碑店污水处理厂1企业发展分析结果1.1 企业发展指数得分企业发展指数得分北京城市排水集团有限责任公司高碑店污水处理厂综合得分说明:企业发展指数根据企业规模、企业创新、企业风险、企业活力四个维度对企业发展情况进行评价。
该企业的综合评价得分需要您得到该公司授权后,我们将协助您分析给出。
1.2 企业画像类别内容行业水的生产和供应业-污水处理及其再生利用资质空产品服务行及设施养护;水质及流量计的计量与化验分1.3 发展历程2工商2.1工商信息2.2工商变更2.3股东结构2.4主要人员2.5分支机构2.6对外投资2.7企业年报2.8股权出质2.9动产抵押2.10司法协助2.11清算2.12注销3投融资3.1融资历史3.2投资事件3.3核心团队3.4企业业务4企业信用4.1企业信用4.2行政许可-工商局4.3行政处罚-信用中国4.5税务评级4.6税务处罚4.7经营异常4.8经营异常-工商局4.9采购不良行为4.10产品抽查4.12欠税公告4.13环保处罚4.14被执行人5司法文书5.1法律诉讼(当事人)5.2法律诉讼(相关人)5.3开庭公告5.4被执行人5.5法院公告5.6破产暂无破产数据6企业资质6.1资质许可6.2人员资质6.3产品许可6.4特殊许可7知识产权7.1商标7.2专利7.3软件著作权7.4作品著作权7.5网站备案7.6应用APP7.7微信公众号8招标中标8.1政府招标8.2政府中标8.3央企招标8.4央企中标9标准9.1国家标准9.2行业标准9.3团体标准9.4地方标准10成果奖励10.1国家奖励10.2省部奖励10.3社会奖励10.4科技成果11 土地11.1大块土地出让11.2出让公告11.3土地抵押11.4地块公示11.5大企业购地11.6土地出租11.7土地结果11.8土地转让12基金12.1国家自然基金12.2国家自然基金成果12.3国家社科基金13招聘13.1招聘信息感谢阅读:感谢您耐心地阅读这份企业调查分析报告。

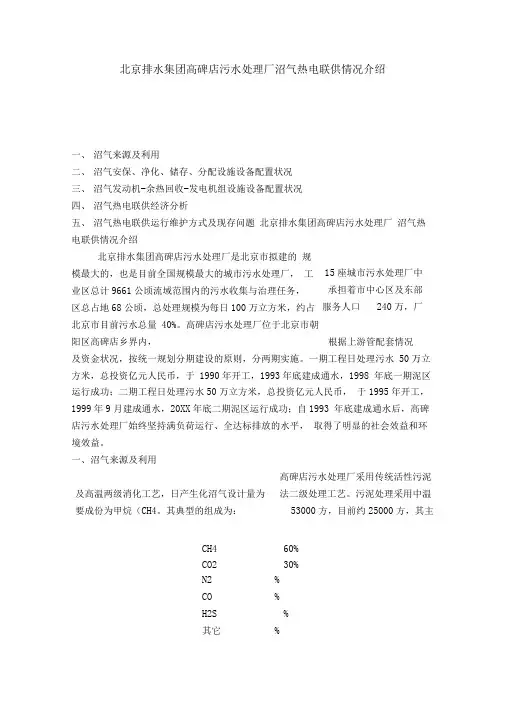

北京排水集团高碑店污水处理厂沼气热电联供情况介绍一、 沼气来源及利用二、 沼气安保、净化、储存、分配设施设备配置状况三、 沼气发动机-余热回收-发电机组设施设备配置状况四、 沼气热电联供经济分析五、 沼气热电联供运行维护方式及现存问题 北京排水集团高碑店污水处理厂 沼气热电联供情况介绍北京排水集团高碑店污水处理厂是北京市拟建的 规模最大的,也是目前全国规模最大的城市污水处理厂, 工业区总计9661公顷流域范围内的污水收集与治理任务, 区总占地68公顷,总处理规模为每日100万立方米,约占北京市目前污水总量 40%。
高碑店污水处理厂位于北京市朝阳区高碑店乡界内, 根据上游管配套情况 及资金状况,按统一规划分期建设的原则,分两期实施。
一期工程日处理污水 50万立方米,总投资亿元人民币,于 1990年开工,1993年底建成通水,1998 年底一期泥区运行成功;二期工程日处理污水50万立方米,总投资亿元人民币, 于1995年开工,1999年9月建成通水,20XX 年底二期泥区运行成功;自1993 年底建成通水后,高碑店污水处理厂始终坚持满负荷运行、全达标排放的水平, 取得了明显的社会效益和环境效益。
一、沼气来源及利用高碑店污水处理厂采用传统活性污泥法二级处理工艺。
污泥处理采用中温 53000方,目前约25000方,其主 CH460% CO230% N2% CO% H2S% 其它 %15座城市污水处理厂中 承担着市中心区及东部 服务人口240万,厂 及高温两级消化工艺,日产生化沼气设计量为要成份为甲烷(CH4。
其典型的组成为:LHV 500经科学认定,作为温室气体的甲烷 CH4对大气的危害是C02的倍。
如对沼 气处理不当,排放到大气中,其对局部环境和整个地球的环境危害极大, 国际环 保组织对各个国家的温室气体排放量都有一定的限制; 同时,以甲烷为主要成份 的生化沼气是非常理想的再生能源。
在城市污水处理行业,生化沼气利用途径一 般有三种: 1. 沼气锅炉:利用沼气燃烧产生热源加热消化污泥 --这种利用途径只能利用沼 气热值的50%;2. 沼气内燃机-余热回收-鼓风机组:利用沼气内燃机驱动鼓风机,并利用余热 回收装置回收沼气内燃机的余热加热消化污泥 --这种利用途径能充分利用沼气 热值,一般可达沼气热值的85%到90%;3. 沼气内燃机-余热回收-发电机组:禾I 」用沼气内燃机驱动发电机发电与厂内供 电并,并利用余热回收装置回收沼气内燃机的余热加热消化污泥 --这种利用途径 能充分利用沼气热值,一般可达沼气热值的 85%90%高碑店污水处理厂对生化沼气采用“沼气内燃机一余热回收一发电机组” 利用途径,共计7台机组,总发电功率近4MV V 总热功率约5MW 能够解决全厂 优%的用电量和污泥消化5肌的用热量,是一种典型的小型“燃气热电联供”模 式。
北京排水集团高碑店污水处理厂实习报告参观时间:2012年7月11日参观地点:北京市排水集团高碑店污水处理厂参观目的:本次实习是了解基本工艺流程的基础上能够结合所学的知识,主要是对污水处理厂有一定的了解。
参观方式:由专业指导老师带领,在工作人员的讲解下参观,学习。
高碑店污水处理厂简介:北京排水集团高碑店污水处理厂是北京市拟建的14座城市污水处理厂中规模最大的,也是目前全国规模最大的城市污水处理厂,承担着市中心区及东部工业区总计9661公顷流域范围内的污水收集与治理任务,服务人口240万,厂区总占地68公顷,总处理规模为每日100万立方米,约占北京市目前污水总量40%。
高碑店污水处理厂污水系统流域面积96km2,汇集北京市南部地区的大部分生活污水、东郊工业区、使馆区和化工路的全部污水。
目前高碑店污水处理厂二级出水直接排入通惠河下游,主要潜在用户有工业、市政杂用和农业灌溉等。
高碑店污水处理厂是北京市建设的第一座大型污水处理厂,其设计规模为100万m3/d,按远景规划,其最终规模为250万m3/d。
该厂位于东郊高碑店村南,距旧城广渠门约8km。
虽然厂址地处市区边缘,但水、电、交通等条件均甚便利。
随着工业的发展和人民生活水平的提高,污水量迅速增长,使城区护城河严重污染,环境恶化。
为了保护环境,治理水污染,50年代中期,按照城市总体规划,确定了分流制排水原则,同时,开始修建污水截流管。
这些截流管事实上也是分流制污水管系统的干管。
1960年,本地区污水管网系统已基本形成,并在高碑店厂址建成一座为农田灌溉服务的、临时性的初级污水处理厂。
25万m3/d污水经格栅、沉砂、沉淀后送到农田。
这些措施暂时减轻了城区的污染问题。
进入20世纪80年代以后,城市污水量迅速增加,据统计,全系统下水道总长已达530km,污水量达80万m3/d,占全市总排水量的40%,超出了现有排水设施的能力,迫切需要建设新的二级污水处理厂并完善截流管网。

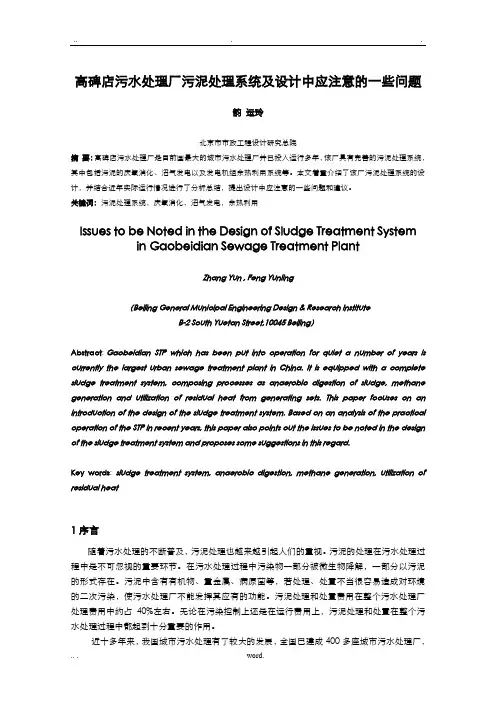

高碑店污水处理厂污泥处理系统及设计中应注意的一些问题韵运玲北京市市政工程设计研究总院摘要:高碑店污水处理厂是目前国最大的城市污水处理厂并已投入运行多年,该厂具有完善的污泥处理系统,其中包括污泥的厌氧消化、沼气发电以及发电机组余热利用系统等。
本文着重介绍了该厂污泥处理系统的设计,并结合近年实际运行情况进行了分析总结,提出设计中应注意的一些问题和建议。
关键词:污泥处理系统,厌氧消化,沼气发电,余热利用Issues to be Noted in the Design of Sludge Treatment System in Gaobeidian Sewage Treatment PlantZhang Yun , Feng Yunling(Beijing General Municipal Engineering Design & Research InstituteB-2 South Yuetan Street,10045 Beijing)Abstract: Gaobeidian STP which has been put into operation for quiet a number of years is currently the largest urban sewage treatment plant in China. It is equipped with a complete sludge treatment system, composing processes as anaerobic digestion of sludge, methane generation and utilization of residual heat from generating sets. This paper focuses on an introduction of the design of the sludge treatment system. Based on an analysis of the practical operation of the STP in recent years, this paper also points out the issues to be noted in the design of the sludge treatment system and proposes some suggestions in this regard.Key words: sludge treatment system, anaerobic digestion, methane generation, utilization of residual heat1序言随着污水处理的不断普及,污泥处理也越来越引起人们的重视。

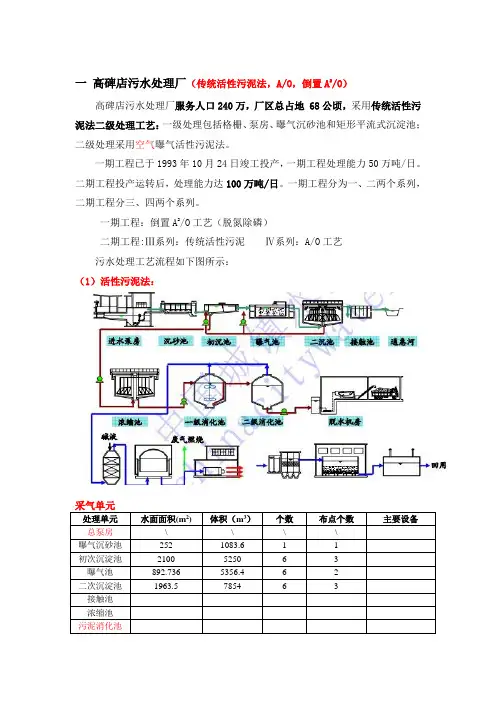

一高碑店污水处理厂(传统活性污泥法,A/O,倒置A2/O)高碑店污水处理厂服务人口240万,厂区总占地 68公顷,采用传统活性污泥法二级处理工艺:一级处理包括格栅、泵房、曝气沉砂池和矩形平流式沉淀池;二级处理采用空气曝气活性污泥法。
一期工程已于1993年10月24日竣工投产,一期工程处理能力50万吨/日。
二期工程投产运转后,处理能力达100万吨/日。
一期工程分为一、二两个系列,二期工程分三、四两个系列。
一期工程:倒置A2/O工艺(脱氮除磷)二期工程:Ⅲ系列:传统活性污泥Ⅳ系列:A/O工艺污水处理工艺流程如下图所示:(1)活性污泥法:(2) A2O工艺一、二系列处理流程示意图如下:每座曝气池分三条廊道(图中只画出第一条廊道),第一条廊道缺氧段长17m,吸附段长15m,厌氧段长32m,好氧段32.2m,第二、三条廊道均为好氧状态。
Ⅰ,Ⅱ系列只有外回流,二沉池污泥有一个系列现部分回初沉池,部分回流另一系列二沉污泥部分,回流部分直接到浓缩池。
采气单元:(3)AO工艺Ⅲ、Ⅳ系列工艺流程如下:排泥采气单元:每座曝气池分三条廊道(图中为第一条),其中第一条的前半部分(1/2)设置有为脱氮目的的缺氧区(完全混合式),占曝气池总长度的1/6,好氧段为推流式。
缺氧段与好氧段间有隔墙一道,宽约30cm,下距池底27.7cm,上距水面约20cm;墙高约525.0cm。
另外,四系列每组曝气池末端设有一台流量为1.17m3/s 的内回流泵,通过内回流管道输送回流液至曝气池首端缺氧段。
地址:北京市朝阳区高碑店村甲1号邮编:100022固定电话:67745522所在地:中国>>北京>>朝阳区二仙桥污水处理厂(单沟式氧化沟工艺)工程设计规模为20万吨/日。
设计采用单沟式氧化沟工艺,全厂共分南、北两大系列,每系列由三组氧化沟组成。
每组氧化沟对应一座沉淀池。
南北两大系列轴对称布置。
为改善污泥的性能、抑制污泥膨胀的发生、考虑除磷脱氮,设计中考虑在氧化沟前设置了选择池、厌氧池。
北京高碑店污水处理厂水厂简介北京市高碑店污水处理厂由北京市市政工程局负责建设,北京市市政工程设计研究总院设计,北京市第四市政工程公司施工。
该处理厂是北京市城市总体规划拟建的16座城市污水厂中规模最大、也是目前全国最大的污水处理厂。
厂承担着北京市中心区及东郊地区总计9661 ha流域范围内的污水治理,服务人口240万,占地1020亩,远期建设规模250万m3/d,近期建设规模100万m3/d,占全市污水处理总量的40%。
本工程获北京市第七届优秀设计一等奖,建设部优秀设计一等奖,全国第七届优秀工程设计银奖,中国土木工程学会詹天佑大奖。
近期工程建分两期实施。
一期规模50万m3/d,投资 5.24亿元人民币。
1984~1990年设计,1990年开工,1993年底建成通水,第二期50万m3/d已于1999年完成。
处理流程采用前置缺氧段活性污泥法二级处理工艺:一级处理包括格栅、泵房、曝气沉砂池和矩形平流沉淀池;二级处理采用推流式曝气池;污泥处理采用中温两级消化工艺,消化后经脱水的泥饼外运作为农业和绿化的肥源。
消化过程中产生的沼气,用于发电可解决厂内20%用电量。
同时将部分二级出水(1万m3/d)经进行深度处理(混凝、沉淀、过滤)后,用作厂区生活杂用水,不仅有效地节约了水资源,还将为大规模的污水回用积累了有益的经验。
高碑店污水处理厂一期工程从1993年投产后,至今已连续运行了7年,出水指标一直稳定达标,二期工程从投入污水到微生物生成,仅用了一个月的时间出水就已达标,而且出水水质指标远低于国家排放标准,具体指标如下:出水水质情况为:进水SS 250 mg/L,BOD5200 mg/L,COD 500 mg/L;出水SS≤30 mg/L,BOD5≤16 mg/L。
在实际能耗与运行费用方面,基建单位水量投资为1600元/(m3/d),实际电耗0.15 kWh/m3水,实际运行成本0.33元/m3水(不计折旧)。
第一章工艺流程简介【一期污水工艺选择】针对出水要求,通过试验研究,一期选用前置缺氧段推流式活性污泥法,延长曝气时间,使出水完全硝化。
污泥处理采用两级中温消化工艺。
沼气用以发电。
以补充能源。
发电机的冷却水、尾气余热、供消化池加热。
提高热能回收率。
回用水的深度处理考虑在二级处理基础上,增加混凝、沉淀和砂虑两种简单工艺,使出水水质进一步提高。
【二期污水处理工艺选择】污水处理工艺采用传统活性污泥法二级处理工艺,分为两个系列,每个系列为25万m3/d。
其中一个系列采用前置缺氧段活性污泥法工艺,即在推流式曝气池前设缺氧段(占生物处理池总容积的1/12)其目的是改善污泥性质,防止污泥膨胀。
另一个系列采用缺氧好氧脱氮活性污泥法工艺,即在曝气池进口段设置1/6池长作为脱氮池,后续1/6池长作为可变段,并采用内回流泵进行曝气池混合液内循环,内回流比为200%。
本系列出水自成系统NH4+-N≤3mg/L,可直接作为工业冷却水使用。
(一)格栅间高碑店污水处理厂在泵房前池分别安装粗、细两道格栅。
格栅的作用是用以截留较大的悬浮物或漂浮物,以便减轻后续处理构筑物的处理负荷。
粗格栅间隙100 mm人工清除污物,细格栅间隙25 mm,为链条式自动除污机,二期工程将粗格栅改为连续式自动清理,细格栅改为间隙0.5 mm回转式自动除污机;栅渣用皮带输送装筒运往垃圾消纳厂填埋。
(二)进水泵房高碑店污水处理厂设置6台立式污水混流泵,一期4台,二期2台。
进水泵的作用是将上游来水提升至后续处理单元所要求的高度,使其实现重力自流。
水泵性能如下:水泵流量315m3/s水泵扬程4m水泵转速92r/min水泵效率80%水泵输出功率600kw格栅间进水泵房(三)曝气沉砂池沉砂池主要功能是去除大颗粒的砂粒和无机物,避免砂粒沉积和堵塞管道,减少机械设备的磨损。
为了使分离出来的砂粒和无机物比较干净,不带走有机物,以提高进水BOD浓度,高碑店污水处理厂采用曝气沉砂池,它的原理是通过曝气使污水产生竖向紊流,使水与大颗粒无机物产生摩擦,将黏附于砂粒表面的有机物洗下,砂粒沉降于池底的集砂槽,通过潜污泵将砂子吸走,在螺旋砂水分离器中将砂水分离,砂子运走,分离出的污水进入厂区污水管线。
高碑店污水处理厂一、二期各设两座曝气沉砂池,每座由两条池子组成,每条池长21米,宽6米,有效水深 4.25米,横向40°坡角。
污水在池中停留时间为6分钟。
集砂槽长21米,宽0.8米,深 1.04米。
每座池设1台移动桥式吸砂机及砂水分离器,共2套(瑞典PURAC公司)。
曝气沉砂池移动桥式吸砂机砂水分离器(四)初次沉淀池初沉池的主要作用是将污水在池内进行初次沉淀,去除污水中部分SS (50%~60%)、BOD5(25%~35%)和漂浮物以及均和水质。
沉降于池底的污泥通过刮泥机的往复运行,将刮至泥斗中,再经螺杆泵组将污泥排至浓缩池,完成对污水的一级处理。
北京市高碑店污水处理厂采用的是平流式沉淀池,分四个系列,每系列六座初沉池,共24座,每座沉淀池的长为75米,宽14米,池末端有效水深为2.5米,池底纵向坡度为0.005,每座沉淀池表面积A=1050m2,设4个泥斗,泥斗容积共57m3;表面负荷0.826m3/m2·h,水力停留时间1.5小时。
初沉池上采用行车桥式刮泥机,配水渠道上防止污泥沉淀安装有飞力搅拌器,初沉池管廊装有六组螺杆泵组,每组螺杆泵组由一台破碎机和两台螺杆泵组成,负责两组初沉池的排泥,每组螺杆泵的运行是间歇的,其运行周期可在运行中根据污泥浓度来控制。
初沉池泥斗行车式刮泥池飞力搅拌器(一)曝气池高碑店污水处厂为改善污泥沉降性能,减少二沉池反硝化过程,减少二沉池的污泥上浮,提高出水水质,二级处理采用缺氧-好氧(A/O)活性污泥法,前缺氧后曝气,延长缺氧时间。
曝气池是由微生物组成的活性污泥与污水中的有机污染物质充分混合接触,并进而将其吸收分解的场所,它是活性污工艺的核心。
高碑店污水处厂采用推流式曝气池,一、二两期共有24座曝气池,分为4个系列,每6座为一系列;每座曝气池由三个廊道组成,每个廊道的设计尺寸为长96.2米,宽9.28米,有效水深6米,超高 1.1米,第一廊道的前1/2段为厌氧段,为防止污泥沉降,装有2台水下搅拌器,在回流渠内为防止污泥沉降装有Flygt SR4650 水下搅拌器2台。
曝气方式采用曝气头:一期采用国产钢钰式微式曝气器共90000个,二期采用进口膜片橡胶微孔曝气头,总数为36036个;曝气时间9.2 h;900 kW离心式鼓风机共8台(2台备用)。
二期工程4系列为A/O法,增加内回流设施。
曝气池曝气头厌氧段搅拌器回流渠搅拌器【生物脱氮工艺参数控制】F/M和SRT:A-O生物脱氮工艺应采用低负荷,即F/M≤0.15kgBOD5/kgMLSS.d,有时为使出水含氮量降低,甚至采用0.05kgBOD5/kgMLSS.d的超低负荷,采用较高的泥龄SRT,为达到较好的硝化和反硝化效果,一般采用SRT≥8天。
内回流比:内回流比系指混合液内回流量与入流污水量之比,本厂采用内回流比r=200~400%回流比:由于入流污水中氮绝大部分已被去除,二沉池中NO3—N浓度不高,因此二沉池中由于反硝化而导致污泥上浮的危险性较小,同时降低R,可延长污水在曝气池中的停留时间,回流比应控制在R≤70%。
溶解氧DO:生物硝化反应主要在好氧段进行,因此好氧段DO≥2mg/L,生物反硝化反应主要在厌氧段进行,因此厌氧段DO≤0.5mg/L,在运行中,根据工艺需要随时调整DO值。
BOD5和TKN:为使缺氧段的污水中必须有充足的有机物,以满足反硝化细菌在分解有机物的过程中反化脱氮,在厌氧段应使BOD5/TKN应控制在2~3。
PH值和碱度:PH应控制在 6.5~8.0范围内,利于硝化及反硝化高效进行。
(二)二次沉淀池二沉池是使活性污泥与处理完的污水分离,并使污泥得到一定程度的浓缩。
高碑店污水处理厂共设24座中心进水、周边出水圆形幅流式二次沉淀池。
单池直径50米,有效水深4米,池底坡度2%,缓冲层高度0.5m,刮板高度0.3m。
表面积1963平方米。
二沉池排泥采用桥式刮吸结合虹吸式静压式并辅助真空提升方式,提升污泥送至配水井,再经配水井送至回流污泥泵房。
二沉池浮渣通过设在池面的浮渣浮渣漏斗排至池外浮渣井进行去除。
【配水井】每三座二沉池设一座配水井,四个系列共8座配水井,每座配水井分四层,具备四种功能:a.作为总进水井,来自曝气池的出水经2000mm管直接进入中心总进水井。
b.作为二沉池配水井,每座配水井将来水分配给本系列的三个二沉池。
c.作为二沉池排泥井,二沉池的污泥排至配水井,再经回流污泥管排至回流污泥泵房。
d.作为二沉池出水井,二沉池出水排至配水井,再经中水闸和退水闸分别流至中水管和退水管。
【工艺参数】实际表面负荷q=0.9-1.7m3/m2h,实际停留时间T=2.5-4.0h二沉池二沉池桥式刮泥机配水井(三)回流污泥系统和剩余污泥系统回流系统的作用是将二沉池中的活性污泥打回到曝气池中去,以补充曝气池中的污泥,防止污泥流失。
剩余污泥系统的作用是通过剩余污泥泵将剩余污泥排至初沉池配水渠道,防止泥龄过高及污泥浓度过高,而使污泥活性降低。
高碑店污水处理厂四个系列配套相应回流污泥泵房4座,每座回流泵房的集泥井内有回流泵4台(采用进口螺旋浆式潜水泵,Q=1m3/s),剩余污泥泵3台(采用潜污泵,Q=0.05m3/s)。
螺旋式潜水泵潜污泵(四)内回流系统二期工程四系列曝气池采用的是A-O生物脱氮工艺,四系列各组曝气池末端各装一台内回流泵(Q=1.17m3/s,功率为 2.5KW,变频范围0~50HZ)。
内回流泵将曝气池混合液由第三廊道末端抽升回第一廊道首端,延长污水在曝气池中的停留时间,其目的是通过微生物硝化和反硝化作用,增加脱氮功能,进一步提高出水水质。
第四章中水处理高碑店污水处理厂二期工程设计了中水区,其日处理能力为10000m3/d,目的是将二沉池出水进一步处理,去除部分BOD、COD、SS,使出水水质进一步提高,达到更高的要求,处理后的中水用于绿化、生产用水及景观用水等。
中水区的工艺流程如下:【中水泵房】中水泵房是中水区的动力源,它包括3台提升泵(Q=173m3/h,H=15m,P =11KW)和3台输水泵(Q=360m3/h,H=45-55m,P=75KW),它的主要功能是用提升泵将二沉池出水提升至反应沉淀池,并用输水泵将处理完的中水输送至各用水点。
提升泵【加药间】加药间是混凝剂(中水区用的是聚铝)投加的场所,包括两个药箱,尺寸为1.5×1.5×2.4m,和2台柱塞式可调加药泵,将配好的混凝剂用加药泵通过静压混合器加入到原水中去,使原水与混凝剂充分混合,加药间下部为贮泥池及排泥泵间,贮泥池内安装两台潜水泵(Q=83.5m3/h,H=2-22m,P=3KW),一用一备,泵的开停由液位控制。
