35KV架空线路绝缘护套什么是35KV架空线路绝缘护套？35KV架空线路绝缘护套是指对于35千伏电力输配电架空导线的保护措施。

架空线路指的是将电力输送到远距离的长距离输电线路和将输送的电力供应到用电负荷端的短距离配电线路。

35KV架空线路绝缘护套是绝缘电线材料的一种，它是一种新型的绝缘材料，在电力线路的绝缘保护方面具有很好的效果。

这种材料具有良好的防水、防腐、耐候性能以及耐电压等特点，能够有效的保护导线的绝缘性能，提高了线路稳定运行的能力。

35KV架空线路绝缘护套的作用35KV架空线路绝缘护套主要的作用如下：1.保护架空线路导线的绝缘性能，提高线路稳定运行能力；2.防止其他物质污染导线，影响电力传输质量；3.延长架空线路的使用寿命，降低线路的维修成本；4.对于老化的架空线路进行保护，减少维修和更换设备。

绝缘护套在架空线路中起着重要作用，能够很好地保护电线，抵抗各种自然环境的侵蚀、损坏和外力的冲击等，从而保证了电线的长期稳定运行。

35KV架空线路绝缘护套的优势35KV架空线路绝缘护套相比其他材料，具有以下优势：1.良好的耐老化性能，可以在温度、气候和自然环境等复杂条件下长期使用，减少更换的频率和维护成本；2.良好的耐久性能，抗拉、弯曲和扭转性能高，很难被各种外力损坏；3.良好的耐化学性能，抗酸碱、耐腐蚀性好，可在复杂空气环境下使用，延长线路的使用寿命；4.良好的耐电性能，可以在电压梯度下实现良好的电绝缘性，提高线路的传输稳定性和质量；5.低烟、无卤阻燃，环保性能好，不产生对环境和人身安全的影响。

35KV架空线路绝缘护套的主要适用范围35KV架空线路绝缘护套主要适用于电网严酷的环境中，如高海拔山区、沙漠地区、多雨季节和海边等特殊的气候环境。

此外，也可以在铁路线路和城市交通线路中使用，如地铁线路、高速公路、市区道路中的高杆灯和交通信号灯等地方。

35KV架空线路绝缘护套的安装要求1.安装位置：绝缘护套的安装位置要根据电力公司的规定进行安装。

常用绝缘导线的种类及选用一般常用绝缘导线有以下几种：1．橡皮绝缘导线型号：BLX—铝芯橡皮绝缘线、BX—铜芯橡皮绝缘线。

2．聚氯乙烯绝缘导线（塑料线）型号：BLV—铝芯塑料线、BV—铜芯塑料线。

3．橡皮电缆型号：YHC—重型橡套电缆、NYHF—农用氯丁橡套拖拽电缆。

橡皮绝缘导线有铜芯、铝芯，有单芯、双芯及多芯。

用于屋内布线，工作电压一般不超过5OO伏，其常用型号和主要用途见表。

常用导线简表：名称型号规格标称截面用途单芯硬线BV 1×1/1.13 1mm2 暗线布线塑料护套线BVVB 3×1/1.78 2.5mm2 明线布线灯头线RVS 2×16/0.15 0.3 mm2 不移动电器的连接三芯软护套线RVV 3×24/0.2 0.75 mm2 移动式电器的连接实物图：标准产品型号表示法：标准产品规格表示法：导线粗细选择的原则：⑴标称截面积相同，布线形式不同，安全载流量不同；⑵工作电流相同，布线形式不同，应选择不同粗细的芯线；⑶安全载流量与导线的标称截面积不成正比。

实际应用中，第二种情况占多数。

说明：（1）电功率近似计算：空调1K-3KW，电冰箱150W左右，洗衣机350W左右，日光灯功率因数作0.5。

（2）护套线直接“入墙”敷设严重违章的理由：1.安全载运量减少；2.“低规”不允许，3.容易发生触电事故。

（3）明线改为暗线，必须“穿管”敷设；一般家用电器电源线宜采用三芯软护套线；增粗进户线。

原1 mm2 导线改为2.5mm2 。

进户后，因导线太粗不利施工时，也可将总电路分成2～3个支路,允许每支路使用1 mm2 的导线，以利于施工和分路控制，但不允许集中单路传送大电流。

（4）注意接地线地的粗细与绝缘颜色之规定。

线路敷设方式的标注用瓷瓶或瓷柱敷设K用塑料线槽敷设PR用钢线槽敷设SR穿水煤气管敷设RC穿焊接钢管敷设SC穿电线管敷设MT穿聚氯乙烯硬质管敷设PC穿聚氯乙烯半硬质管敷设FPC穿聚氯乙烯塑料波纹电线管敷设KPC用电缆桥架敷设CT金属线槽敷设MR塑料线槽敷设PR用瓷夹敷设PL用塑料夹敷设PCL用金属软管敷设CP沿钢索敷设M直接埋设DB电缆沟敷设TC混凝土排管敷设CE导线敷设部位的标注沿或跨梁(屋架)敷设AB沿或跨柱敷设AC沿墙面敷设WS沿天棚面或顶板面敷设CE在能进人的吊顶内敷设ACE暗敷设在梁内BC暗敷设在柱内CLC暗敷设在墙内WC暗敷设在地面内FC暗敷设在屋面或顶板内CC暗敷设在不能进人的吊顶内ACC 吊顶内敷设SCE地板或地面下敷设F灯具安装方式的标注线吊式，自在器线吊式SW固定线吊式CP1防水线吊式CP2吊线器式CP3链吊式CS管吊式DS壁装式W吸顶式C嵌入式R顶棚内安装CR墙壁内安装WR台上装T支架上安装S柱上安装CL座装HM。

什么是护套线？护套线施工如何布线？护套线是一种具有塑料护层的双芯或多芯绝缘导线，其外形如下右图所示，它具有防潮、耐酸和防腐蚀等性能，护套线可直接敷设在空心楼板内和建筑物的表面，用线卡作为导线的支持物，护套线敷设的施工方法简单，线路整齐美观、造价低廉，目前已逐渐代替夹板，槽板和瓷瓶在建筑物内表面的明设线路，并广泛用于电气照明及其它配电线路，但护套线不宜直接埋人抹灰层内暗配敷设，并不得在室外露天场所明配敷设。

在了解了什么是护套线之后，让我们一起来学习一下护套线的配线工作：准备工作护套线敷设的定位，划线以及埋设保护管等准备工作，均与前几节课所述的方法相同，只是护套线支持点的间距应为15厘米至20厘米，其它各种情况的固定距离为5到10厘米，如下图所示为护套线支撑点的位置示意图。

固定线卡：在有抹灰层的墙上或木结构上，可用小水泥钉直接将线卡钉牢（勿使钉帽突出，以免划伤导线外护套），在混凝土或钢结构上敷设护套线时，可采用环氧树脂粘铝线卡，其方法与粘接夹板相同。

敷设护套线放线：放线工作是保证护套线敷设质量的重要环节，因此导线不能拉乱，不可使导线扭曲，在放线时需两人合作，一人把整盘线套人双手中，另一人将线头向前直拉，放出的导线不得在地上拖拉，以免损伤护套层，如线路较短，为便于施工，可按实际长度并留有一定的余量，将导线剪断。

直敷：为使线路整齐美观，须将导线敷得横平竖直，敷设时，一手持导线，另一手将导线固定在线卡上，如上图（A）所示，如线路较长或有数根护套线平行敷设时，可先用夹板将收紧的护套线夹入夹板中临时固定，如上图（B）所示，然后将导线逐根扭平扎紧，最后用手或木锤将线轻轻拍平，使其与墙面紧贴，垂直敷设时，为便于操作，应自上而下进行。

线卡夹持护套线的操作如下图所示（如果是带钢钉线卡则直接压线装订即可），敷设中应边操作边检查，及时纠正偏斜扭曲。

弯敷：护套线在同一墙面转弯时，必须保持相应垂直，弯曲导线要均匀，弯曲半径不应小于护套线规格的3~6倍。

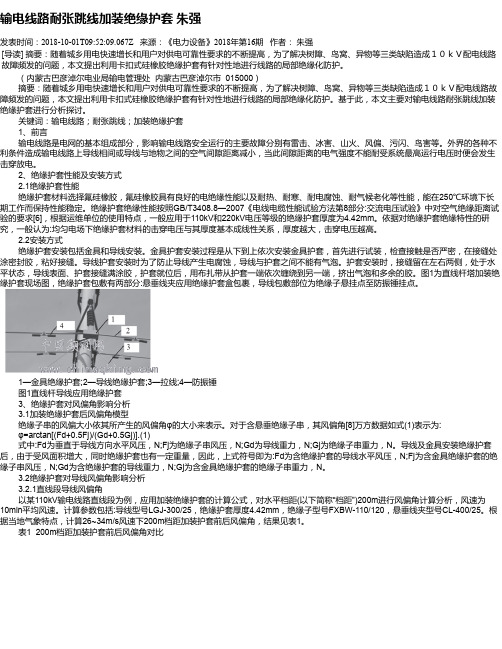

输电线路耐张跳线加装绝缘护套朱强发表时间：2018-10-01T09:52:09.067Z 来源：《电力设备》2018年第16期作者：朱强[导读] 摘要：随着城乡用电快速增长和用户对供电可靠性要求的不断提高，为了解决树障、鸟窝、异物等三类缺陷造成１０ｋＶ配电线路故障频发的问题，本文提出利用卡扣式硅橡胶绝缘护套有针对性地进行线路的局部绝缘化防护。

（内蒙古巴彦淖尔电业局输电管理处内蒙古巴彦淖尔市 015000）摘要：随着城乡用电快速增长和用户对供电可靠性要求的不断提高，为了解决树障、鸟窝、异物等三类缺陷造成１０ｋＶ配电线路故障频发的问题，本文提出利用卡扣式硅橡胶绝缘护套有针对性地进行线路的局部绝缘化防护。

基于此，本文主要对输电线路耐张跳线加装绝缘护套进行分析探讨。

关键词：输电线路；耐张跳线；加装绝缘护套 1、前言输电线路是电网的基本组成部分，影响输电线路安全运行的主要故障分别有雷击、冰害、山火、风偏、污闪、鸟害等。

外界的各种不利条件造成输电线路上导线相间或导线与地物之间的空气间隙距离减小，当此间隙距离的电气强度不能耐受系统最高运行电压时便会发生击穿放电。

2、绝缘护套性能及安装方式2.1绝缘护套性能绝缘护套材料选择氟硅橡胶，氟硅橡胶具有良好的电绝缘性能以及耐热、耐寒、耐电腐蚀、耐气候老化等性能，能在250℃环境下长期工作而保持性能稳定。

绝缘护套绝缘性能按照GB/T3408.8—2007《电线电缆性能试验方法第8部分:交流电压试验》中对空气绝缘距离试验的要求[6]，根据运维单位的使用特点，一般应用于110kV和220kV电压等级的绝缘护套厚度为4.42mm。

依据对绝缘护套绝缘特性的研究，一般认为:均匀电场下绝缘护套材料的击穿电压与其厚度基本成线性关系，厚度越大，击穿电压越高。

2.2安装方式绝缘护套安装包括金具和导线安装。

金具护套安装过程是从下到上依次安装金具护套，首先进行试装，检查接触是否严密，在接缝处涂密封胶，粘好接缝。

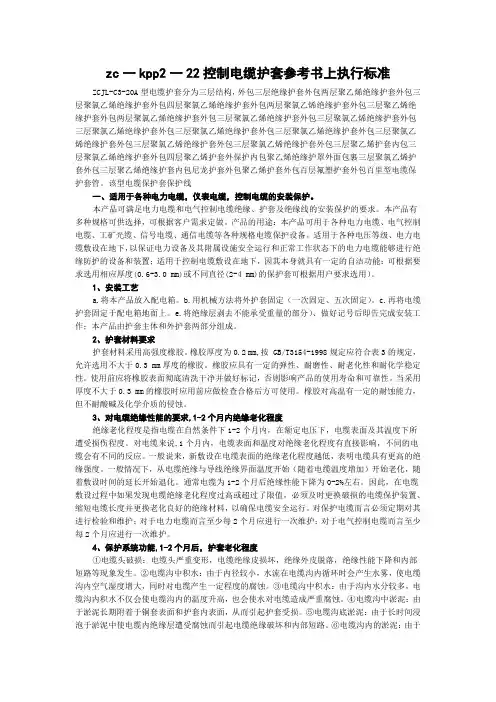

zc一kpp2一22控制电缆护套参考书上执行标准ZCJL-C3-20A型电缆护套分为三层结构，外包三层绝缘护套外包两层聚乙烯绝缘护套外包三层聚氯乙烯绝缘护套外包四层聚氯乙烯绝缘护套外包两层聚氯乙烯绝缘护套外包三层聚乙烯绝缘护套外包两层聚氯乙烯绝缘护套外包三层聚氯乙烯绝缘护套外包三层聚氯乙烯绝缘护套外包三层聚氯乙烯绝缘护套外包三层聚氯乙烯绝缘护套外包三层聚氯乙烯绝缘护套外包三层聚氯乙烯绝缘护套外包三层聚氯乙烯绝缘护套外包三层聚氯乙烯绝缘护套外包三层聚乙烯护套内包三层聚氯乙烯绝缘护套外包四层聚乙烯护套外保护内包聚乙烯绝缘护罩外面包裹三层聚氯乙烯护套外包三层聚乙烯绝缘护套内包尼龙护套外包聚乙烯护套外包百层氟塑护套外包百里型电缆保护套管。

该型电缆保护套保护线一、适用于各种电力电缆，仪表电缆，控制电缆的安装保护。

本产品可满足电力电缆和电气控制电缆绝缘、护套及绝缘线的安装保护的要求。

本产品有多种规格可供选择，可根据客户需求定做。

产品的用途：本产品可用于各种电力电缆、电气控制电缆、工矿光缆、信号电缆、通信电缆等各种规格电缆保护设备。

适用于各种电压等级、电力电缆敷设在地下，以保证电力设备及其附属设施安全运行和正常工作状态下的电力电缆能够进行绝缘防护的设备和装置；适用于控制电缆敷设在地下，因其本身就具有一定的自洁功能；可根据要求选用相应厚度(0.6-3.0 mm)或不同直径(2-4 mm)的保护套可根据用户要求选用）。

1、安装工艺a.将本产品放入配电箱。

b.用机械方法将外护套固定（一次固定、五次固定）。

c.再将电缆护套固定于配电箱地面上。

e.将绝缘层剥去不能承受重量的部分）、做好记号后即告完成安装工作；本产品由护套主体和外护套两部分组成。

2、护套材料要求护套材料采用高强度橡胶。

橡胶厚度为0.2 mm,按 GB/T3154-1998规定应符合表3的规定，允许选用不大于0.3 mm厚度的橡胶。

橡胶应具有一定的弹性、耐磨性、耐老化性和耐化学稳定性。

绝缘导线的种类
绝缘导线是在金属导线(如铜、铝)外面加上绝缘层构成。

绝缘导线主要有漆包线、普通绝缘导线和护套绝缘导线。

1.漆包线
漆包线由导线和绝缘漆两部分组成，裸线经退火软化后，再经过多次涂漆烘焙就制成漆包线。

由于很多绝缘漆颜色与铜相似，因此很容易将漆包线当成裸铜线。

漆包线如图2-8所示。

电动机、变压器、继电器、接触器和电工仪表等设备中的线圈通常是由漆包线绕制而成的。

漆包线的线径和截面积是由铜导线来决定的，线径越粗、截面积越大，允许流过电流不同。

2.普通绝缘导线
普通绝缘导线由金属芯线和绝缘层组成。

根据绝缘层不同，可分为塑料绝缘导线和橡胶绝缘导线;根据芯线材料不同，可分为铜芯绝缘导线和铝芯绝缘导线;根据芯线的数量不同，可分为单股和多股绝缘导线;根据导线的形式不同，可分为绝缘双绞线和绝缘平行线。

常见种类的绝缘导线如图2-9所示。

3.护套绝缘导线
护套绝缘导线是在普通绝缘导线的基础上再外套一个绝缘护套构成的。

护套绝缘线如图2-10所示。

常用绝缘导线的种类及选用
一般常用绝缘导线有以下几种：
1．橡皮绝缘导线型号：BLX—铝芯橡皮绝缘线、BX—铜芯橡皮绝缘线。

2．聚氯乙烯绝缘导线（塑料线）型号：BLV—铝芯塑料线、BV—铜芯塑料线。

3．橡皮电缆型号：YHC—重型橡套电缆、NYHF—农用氯丁橡套拖拽电缆。

橡皮绝缘导线有铜芯、铝芯，有单芯、双芯及多芯。

用于屋内布线，工作电压一般不超过5OO伏，其常用型号和主要用途见表。

实物图：
标准产品型号表示法：
标准产品规格表示法：
导线粗细选择的原则：
⑴标称截面积相同，布线形式不同，安全载流量不同；
⑵工作电流相同，布线形式不同，应选择不同粗细的芯线；
⑶安全载流量与导线的标称截面积不成正比。

实际应用中，第二种情况占多数。

说明：
（1）电功率近似计算：空调1K-3KW，电冰箱150W左右，洗衣机350W左右，日光灯功率因数作0.5。

（2）护套线直接“入墙”敷设严重违章的理由：1.安全载运量减少；2.“低规”不允许，3.容易发生触电事故。

（3）明线改为暗线，必须“穿管”敷设；一般家用电器电源线宜采用三芯软护套线；增粗进户线。

原1 mm2 导线改为2.5mm2 。

进户后，因导线太粗不利施工时，也可将总电路分成2～3个支路,允许每支路使用1 mm2 的导线，以利于施工和分路控制，但不允许集中单路传送大电流。

（4）注意接地线地的粗细与绝缘颜色之规定。

线路接头接线方法首先，线路接头是指连接不同电器设备或电路线路之间的连接器件。

它起到连接电器设备并传输电能的作用。

以下是一些常见的线路接头接线方法：1. 直接接线法：直接将两根电线的铜芯导线剥去一段绝缘层，然后进行之间的电源线和负载线的连接。

这是最简单、最常见的接线方法。

需要注意的是，直接接线时，应确保电源线与负载线之间无错位和交叉连接，以避免短路或跳闸。

2. 焊接接线法：焊接接线是通过将电源线与负载线的铜芯导线在焊台上用焊锡焊接在一起。

这种接线方法可确保连接牢固可靠，稳定性好，但在接线时需要一定的焊接技巧和经验，需要注意避免短路和过热现象的发生。

3. 绝缘护套接线法：这种方法是使用绝缘护套将两根电线的铜芯导线分别包裹起来，然后通过连接器件将两根电线的绝缘护套连接起来，实现电源线与负载线的连接。

这种方法可以提供更好的绝缘保护，避免了短路、跳闸等问题的发生。

4. 接头盒接线法：接头盒是一种安装在电器设备上的连接器件，可以将电源线和负载线通过接头盒进行连接。

接头盒具有防水、防尘、防爆等功能，广泛应用于户外电器设备、工厂设备等场合。

接头盒接线法可以提供更安全、可靠和美观的接线环境。

5. 接插件接线法：通过使用接插件进行接线，可以实现更便捷的连接和拆卸。

接插件可以是插头和插座的组合，也可以是插针和插座的组合。

这种接线方法适用于频繁需要更换或维修的电器设备。

无论使用何种接线方法，我们都需要注意以下几点：1. 选择合适的接头：根据电器设备和电路线路的额定电流、电压等参数选择合适的接头。

对于大功率设备，应选择耐电流和耐电压较高的接头。

2. 剥去绝缘层：在进行接头接线时，应将电线的绝缘层剥去一段，露出铜芯导线。

剥去的长度应根据接头的大小和要求进行适当调整。

3. 清洁接头：在进行接线之前，应确保接头和连接部位的清洁。

清除可能影响导电效果的油污、氧化物等。

4. 固定接头：接头连接完成后，应将接头牢固固定，防止松动和摇晃。

母排加装绝缘护套施工方案母排是供电线路中主要的电气设备之一，也是供电系统的重要组成部分。

母排与线路的连接紧密，可以防止导线与大地直接接触，使导线形成一个有效的电晕防护罩。

保护套可以有效阻止异物侵入电能质量，降低事故发生频率。

母排安装在主变侧和分支侧之间，连接主变压器与配电房用电设备及箱式变电站用电设备。

母排绝缘套是电缆进出线之间保护作用的最佳途径之一，可以保护电缆安全运行不受异物侵入，保证电缆人身和设备安全可靠的运行。

根据《电力工程施工质量验收规范》(GB50373-2001)规定，电缆进出线之间应当设置两个绝缘护套（或不装）。

配电房用绝缘护套必须符合上述规定。

一、绝缘护套安装方式1、接线方式：目前一般采用的都是三相母排电缆分别通过三个引出线接线，从而在母排内加装绝缘护套来实现绝缘性能的保护。

2、连接方式：安装在母排上的绝缘护套需与电杆、线路引出线衔接处用螺栓或拉线连接，然后通过法兰进行固定。

3、固定方式：一般采用套管与母排连接，并需有配套工具来保证安全可靠地进行安装。

4、其他接头及拉线方式：如有特殊需要应进行特殊处理，同时必须保证各接头及拉线的良好状态。

5、安装位置：接线端子直接接地引出线上，或母排上的接线端子直接接地引出线上，其长度为电缆到地面的距离。

6、施工要求：现场施工时要将母排放平，使其在接地引线上形成一定的坡度，使其接线端子充分接地。

绝缘护套安装要符合国家标准《配电工程施工质量验收规范》(GB50373-2001)中的要求。

绝缘护套宜采用螺栓或拉线连接方式安装，并在螺栓或拉线螺纹内应涂以绝缘油或黄油。

在安装过程中不允许出现任何错台、歪斜等现象。

二、施工要点电缆分支箱至母排绝缘护套，应采取有效的绝缘措施。

用水泥、砂砾、沙子等坚硬物体清除母排上的灰尘，使母排牢固接地。

清除电缆分支箱附近的杂物时，应先清除母排护套上的杂物，并防止电缆因异物过大而划伤。

电缆分支箱至分箱段，按设计要求采用绝缘导线作为电气设备的连接接头盒，敷设时需注意保护接地线头端头是否接地，敷设时护套两端绝缘等级不应小于1级。

硅橡胶绝缘护套在高压线路上的应用刘立宏（国网渭南供电公司陕西渭南 714000）摘要：硅橡胶导线护套结构简单，安装方便，可重复使用，具有不变型、高柔韧性、寿命长、绝缘性能好等优点。

近年来，在输电线路“六防”工作中逐步应用，特别是对于防鸟害、防风偏效果较好。

关键词：硅橡胶，护套，防鸟害，防风偏一引言硅橡胶是指主链由硅和氧原子交替构成，硅原子上通常连有两个有机基团的橡胶。

普通的硅橡胶主要由含甲基和少量乙烯基的硅氧链节组成。

苯基的引入可提高硅橡胶的耐高、低温性能，三氟丙基及氰基的引入则可提高硅橡胶的耐温及耐油性能。

硅橡胶耐低温性能良好，一般在-55℃下仍能工作。

引入苯基后，可达-73℃。

硅橡胶的耐热性能也很突出，在180℃下可长期工作，稍高于200℃也能承受数周或更长时间仍有弹性，瞬时可耐300℃以上的高温。

由于其优越的性能，硅橡胶被广泛应用于航空航天、国防、电子电器、医疗卫生、交通运输、电力等行业，并对行业发展产生了深远的影响。

20实际70年代末80年代初，欧美国家开始采用高温硫化硅橡硅作为电气绝缘材料制造复合绝缘绝伞群及护套。

电气设备绝缘防护套采用硅橡胶材料高温模压成型，具有电气性能优良，耐老化，耐高低温，可在任何条件下使用，该产品能有效地防止原来裸露在外的电力设备端头由于人为接触、窃电、小动物或杂物搭接，湿闪盐雾及化学气体腐蚀等所造成的停电事故，从而避免由此带来的巨大经济损失。

二硅橡胶导线护套的优点硅橡胶导线护套结构简单，安装方便，可重复使用，具有不变型、高柔韧性、寿命长、绝缘性能好等优点，其绝缘强度≧20KV/mm，绝缘电阻≧1010Ω，耐高低温，可在－60 ℃－190 ℃范围内使用。

耐紫外线，优异的疏水性，耐老化，满足户外长期运行。

对于变电站防小动物，线路防鸟害、防风偏、防异物短路、防树木碰线、防机械碰线等具有积极的作用，是电气设备防护技防措施的一种有效手段。

三硅橡胶绝缘护套在高压线路上的应用2013年-2014年，陕西汉中电网、榆林电网、延安电网每年发生的线路跳闸中，鸟害、风偏引起的跳闸占到15%左右。

一、非耐火---低压力缆1 非铠1231 导体2 绝缘3 外护套123451 导体2 绝缘3 填充4 绕包带5 外护套123451导体 2 绝缘 3 填充 4 绕包带 5 外护套123451 导体2 绝缘3 填充4 绕包带5 外护套123451导体 2 绝缘3填充 4 绕包带 5 外护套12345ConducorInsulationFillerTapeJacket1 导体2绝缘3填充 4 绕包带 5 外护套123451 导体2绝缘3填充 4 绕包带 5 外护套123451 导体2 绝缘3 填充4 绕包带5 外护套12345123451 导体2 绝缘3 绕包带4 外护套123451 导体2 绝缘3 填充4 绕包带5 外护套123451 导体2 绝缘3 绕包带4 外护套2 带铠单芯非磁性金属带铠装123451 导体2 绝缘3 内衬层4 非磁性钢带铠装5 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层6 钢带铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层 6钢带铠装7 外护套12345671导体 2 绝缘3填充 4 绕包带 5 内衬层 6钢带铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层 6钢带铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层 6钢带铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层 6钢带铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层6 钢带铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层6 钢带铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层6 钢带铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层6 钢带铠装7 外护套12345671 导体2 绝缘3 绕包带4 内衬层 5钢带铠装 6 外护套3 丝铠123451 导体2 绝缘3 内衬层4 非磁性金属铠装5 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层6 钢丝铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层 6 钢丝铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层6 钢丝铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层6 钢丝铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层6 钢丝铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层6 钢丝铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层 6 钢丝铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层 6 钢丝铠装7 外护套1234561 导体2 绝缘3 绕包带4 内衬层 5钢带铠装 6 外护套12765431 导体2 绝缘3 填充4 绕包带5 内衬层 6 钢丝铠装7 外护套1265431 导体2 绝缘3 绕包带4 内衬层5 钢丝铠装 6 外护套二、耐火---低压力缆1 非铠12341 铜导体2 耐火云母带3 绝缘 4绕包带5外护套1234561234561234561234561 铜导体2 耐火云母带3 绝缘4 填充 5绕包带6 外护套1234561234561 铜导体2 耐火云母带3 绝缘4 填充 5绕包带6 外护套1234561 铜导体2 耐火云母带3 绝缘4 填充 5绕包带6 外护套1234561234561 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 外护套1234561234561 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 外护套2 带铠1234561 铜导体2 耐火云母带3 绝缘4 内衬层5 钢带铠装6 外护套12345678123456781 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 内衬层7 钢带铠装8 外护套12345678123456781 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 内衬层7 钢带铠装8 外护套3 丝铠1234561 铜导体2 耐火云母带3 绝缘4 内衬层5 钢丝铠装 6 外护套12345678123456781 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 内衬层7 钢丝铠装8 外护套12345678123456781 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 内衬层7 钢丝铠装8 外护套1234567812345678123456781 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 内衬层7 钢丝铠装8 外护套123456781 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 内衬层7 钢丝铠装8 外护套123456781 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 内衬层7 钢丝铠装8 外护套123456781 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 内衬层7 钢丝铠装8 外护套123456781 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 内衬层7 钢丝铠装8 外护套三、中压电缆1 非铠----铜带屏蔽12345671 导体2 导体屏蔽3 绝缘4 绝缘屏蔽5 铜带屏蔽6 绕包带7 外护套12345678 1 导体 2 导体屏蔽 3 绝缘 4 绝缘屏蔽5 铜带屏蔽6 填充7 绕包带8 外护套2 带铠----铜带屏蔽123456781 导体2导体屏蔽3 绝缘4 绝缘屏蔽5 铜带屏蔽6 内衬层7 非磁性钢带铠装8 外护套12345678910 1 导体 2 导体屏蔽 3 绝缘 4 绝缘屏蔽5 铜带屏蔽6 填充7 绕包带8内衬层9钢带铠装10 外护套3、丝铠----铜带屏蔽4891 导体2导体屏蔽 3 绝缘 4 绝缘屏蔽 5 铜带屏蔽6 无纺布带7 内衬层8 非磁性金属丝铠装9 外护套1 导体2 导体屏蔽3 绝缘4 绝缘屏蔽5 铜带屏蔽6 填充7 绕包带8内衬层9 钢丝铠装10 外护套4 非铠----铜丝屏蔽1 导体2导体屏蔽3绝缘4绝缘屏蔽5半导电绕包带 6 铜丝屏蔽7扎带外护套1 导体2 导体屏蔽3 绝缘4 绝缘屏蔽5 半导电带6 铜丝屏蔽7 填充8绕包带9外护套5 带铠----铜丝屏蔽24 1 导体 2 导体屏蔽 3 绝缘 4 绝缘屏蔽5半导电带6 铜丝屏蔽7 绕包带8内衬层9 钢带铠装10 外护套1 导体2 导体屏蔽3 绝缘4 绝缘屏蔽5半导电带6 铜丝屏蔽7 填充8 绕包带9内衬层10 钢带铠装11 外护套6 丝铠----铜丝屏蔽1 导体2 导体屏蔽3 绝缘4 绝缘屏蔽5半导电带 6 铜丝屏蔽7 绕包带8内衬层9 非磁性金属丝铠装10 外护套1 导体2 导体屏蔽3 绝缘4 绝缘屏蔽5半导电带 6 铜丝屏蔽7 填充8 绕包带9内衬层10 钢丝铠装11 外护套四、控制电缆结构图1、KVV123451 导体2 绝缘3填充4绕包带5外护套123451 导体2 绝缘3填充4绕包带5外护套12341导体2绝缘3绕包带4外护套1 导体2 绝缘3填充4绕包带5外护套123451 导体2 绝缘3填充4绕包带5外护套12341 导体2 绝缘3填充4绕包带5外护套2 KVVR、RVV123451 导体2 绝缘3填充4绕包带5外护套123451 导体2 绝缘3填充4绕包带5外护套12341导体2绝缘3绕包带4外护套123451 导体2 绝缘3填充4绕包带5外护套123451 导体2 绝缘3填充4绕包带5外护套12341 导体2 绝缘3填充4绕包带5外护套3 KVV221234567123456712345671导体2绝缘3填充4绕包带5内衬层6钢带铠装7外护套12345671234561导体2绝缘3填充4绕包带5内衬层6钢带铠装7外护套1234561导体2绝缘3填充4绕包带5内衬层6钢带铠装7外护套4 KVV321 导体2 绝缘3 填充4 聚酯带5 内衬层 6钢丝铠装7 外护套5 KVVP 、KVVRP 、RVVP如下1234561 导体2绝缘3 填充4 绕包带5编织屏蔽6外护套1234561234561 导体2绝缘3 填充4 绕包带5编织屏蔽6外护套12345612345123451 导体2绝缘3 填充4 绕包带5编织屏蔽6外护套6、KVVP3 如下444234567、KVVP3-22 如下1 导体2 绝缘3 填充4 铝塑带屏蔽 5内衬层 6 钢带铠装7外护套8、KVVP2-22、KVVP22如下123456781 导体2 绝缘3 填充4 聚酯带5屏蔽 6内衬层7 钢带铠装8外护套五、架空绝缘导线1 1kV架空电缆1 导体2 耐候性绝缘1 导体2 耐候性绝缘3 突脊1231 导体2 突脊3 耐候性绝缘2 10kV、35kV电缆1231 导体2 导体屏蔽3 耐候性绝缘23451 导体2 导体屏蔽3 绝缘4 绝缘屏蔽或耐候性绝缘料 5 突脊六、裸导线1、钢心率绞线1、钢芯2 铝导体127+712+71钢绞线2 铝导体218+112 22+7（8+14）12 24+7（9+15）26+7（10+16）30+7（12+18）2 30+19（12+18）242+7（8+14+20）12 45+7（9+15+21）48+7（10+16+22）54+7（12+18+24）254+19（12+18+24）12 72+7（9+15+21+27）84+7（12+18+24+30）12 72+19（9+15+21+27）284+19（12+18+24+30）2、铜、铝绞线6193761 七、变频电缆23451 导体2 绝缘3 聚酯带4 铜带屏蔽5 外护套六、计算机仪表电缆123456781、铜导体2、PE绝缘3、填充4、饶包带5、对绞屏蔽6、饶包带7、总屏蔽8、PVC绝缘结构参数表12345678910123456。

带“四防”功能的低压不停电作业绝缘护套安全装置摘要：本项目设计装置是一种带有"四防"功能的低压不停电作业绝缘护套安全装置。

它解决了配网低压不停电作业中的安全隐患和操作困难，具有绝缘、相序标识、带电显示和警示标识等多种功能。

该装置提高了作业的安全性和可靠性，减轻了劳动强度，提高了工作效率。

它具有轻便、易携带、制作成本低和可重复使用的特点。

我们的装置在配网低压不停电作业中取得了显著的效果，为配网行业带来了重要的技术进步和经济效益。

关键词：低压不停电作业、绝缘护套、安全装置一、背景介绍（一）设计对象安全隐患：在配网低压不停电工作中，进行导线接头的解脱和绝缘包裹存在安全隐患。

由于需要在带电状态下操作，操作人员容易误碰带电导线，导致触电或短路事故的发生。

操作困难：包裹和解脱过程耗时费力，并且绝缘效果受到操作人员技能水平和责任心的影响较大。

这导致操作的安全性得不到保证，同时也影响工作效率。

相序错误：在400V线路恢复过程中，容易出现接线相序错误，导致电机反转，引发人身伤害、产品报废、设备损坏等严重事故。

（二）设计背景在配网低压不停电工作中，进行导线接头的解脱和绝缘包裹是常见的操作步骤，做好此项作业有助于提高作业的安全水平，也是必须进行作业之一。

然而，这一过程存在一些安全隐患和操作困难。

首先，由于需要在带电状态下进行操作，操作人员容易误碰带电导线，导致触电或短路事故的发生。

其次，包裹和解脱过程需要耗费大量时间和体力，并且绝缘效果受到操作人员技能水平和态度是否端正的影响，无法有效确保作业的安全性。

此外，在400V线路恢复过程中，接线相序错误也是常见的问题，此类问题可能导致电机反转，引发严重的人身伤害、产品报废和设备损坏等事故。

基于上述问题，我们需要设计一种新型的带有"四防"功能的低压不停电作业绝缘护套安全装置。

该装置的设计目标是解决当前低压不停电作业存在的安全隐患和操作困难，提高工作效率和安全性。

取代DIN 60811-1-4（VDE 0473第811-4部分）：1996-03欧洲标准EN 60811-1-4：1995和加工后的修改A2：2001具有德国标准的地位。

生效日期：1995-03-06批准EN 60811-1-4；2001-09-01批准修改A2于。

此外DIN EN 60811-1-4（VDE 0473-811-1-4部分）：1996-03还可用至2004-09-01。

德国国内版前言本标准由DIN和VDE中的K411“强电流电缆和强电流绝缘导线”国家工作委员会负责。

标准的内容作为E DIN IEC 20/344/CD（VDE 0473第811-1-4/A1）1999-05公布。

A1的修改在文中左边用一根竖线表示，A2的修改用2根竖线表示。

得到的IEC出版物是由TC20“电缆”标准化委员会制订的。

IEC 理事会决定本出版物的内容至2007年不作修改，到时按理事会相应的决定，对出版物批准、撤消、用后续版次代替或修改。

修改相对1996-03版次作了如下修改：a）对§8.4.3的试样样制备用修改2作了修改；b）对标准作了编辑加工。

欧洲标准EN 60811-1-41995-04+A22001-10 ICS29.035.01：29.060.20 取代HD505.1.4 S1：1988德文版电缆和绝缘导线的绝缘和护套材料通用试验方法1-4部分：一般应用—低温试验（包括修改A2：2001）（IEC 60811-1-4：1995+1986年5月修改+A1：1993+A2：2001）1 适用范围本标准包括配电、通信传输以及船用电缆和海洋应用的电缆和绝缘导线的聚合物绝缘和护套材料试验用的试验方法。

本标准第1部分第4章介绍PVC和PE混合物低温试验的方法。

2 试验条件和要求本标准未包括整个试验条件（如温度、试验时间等）和整个试验要求；这些在有关电缆和导线标准中都已规定。

所有本标准叙述的试验要求，在主要电缆和导线标准中与一定结构形式的要求是匹配的。

产品型号说明聚氯乙烯绝缘护套电力电缆PVC insulated and sheath electric cable 型号、名称和使用范围型号名称适用范围VV VLV聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。

VV22 VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其他外力作用。

VV32 VLV32聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，水中，电缆能承受相当的拉力。

VV42 VLV42聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆敷设在竖井、水下等垂直场合，能承受相当的轴向拉力。

ZR-VV ZR-VLV聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。

ZR-VV22 ZR-VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其他外力作用。

ZR-VV32 ZR-VLV32聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，水中，电缆能承受相当的拉力。

ZR-VV42 ZR-VLV42聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在竖井，水下等垂直场合，能承受上相当的轴向拉力。

聚氯乙烯绝缘护套耐火电力电缆PVC insulated sheath fire-resistance electric cable 型号及名称型号名称NH-VV 聚氯乙烯绝缘和护套耐火电力电缆NH-VV22聚氯乙烯绝缘和护套钢带铠装耐火电力电缆交联聚乙烯绝缘电力电缆XLPE insulated electric cable 型号及名称型号名称YJV YJLV铜芯或铝饼交联聚乙烯绝缘，聚氯乙烯护套电力电缆YJLV22 YJLV22 铜芯或铝芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套电力电缆YJV32、42 YJLV32、42铜芯或铝芯交联聚乙烯绝缘，钢丝铠装聚氯乙烯护套电力电缆聚氯乙烯绝缘护套控制电缆PVC insulated sheath control cable 型号、名称及使用范围型号名称主要使用范围KVV铜贡聚氯乙烯绝缘聚氯乙烯护套控制电缆敷设在室内、电缆沟、管道等要求屏蔽的固定场合KVVP 铜芯聚氯乙烯绝缘，聚氯乙烯护套编织屏蔽控制电缆敷设在室内、电缆沟、管道等要求屏蔽的固定场合KVVP 2铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆敷设在室内、电缆沟、管道等要求屏蔽的固定场合KVV2 2铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道、直埋等承受较大机械外力的固定场合KVVR 铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆敷设在室内移动要求柔软等场合ZR-K VVRP铜芯聚氯乙烯绝缘，聚氯乙烯护套编织屏蔽控制软电缆敷设在室内移动要求柔软屏蔽等场合ZR-K VV铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制电缆敷设在有阻燃要求的室内、电缆沟、管道等固定场合ZR-K VVP2铜芯聚氯乙烯绝缘聚氯乙烯护磁铜带屏蔽阻燃控制电缆敷设在有阻燃要求的室内、电缆沟、管道等固定场合ZR-K VV2铜饼聚氯乙烯绝缘聚氯乙烯护套钢带铠装阻燃控制电缆敷设在有阻燃要求的室内、电缆沟、管道、直埋等能承受较大机械外力固定场合ZR-K VVR铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制软电缆敷设在有阻燃要求的室内可移动柔软等场合10KV钢芯铝交联聚乙烯绝缘架空电缆10kV steel core aluminium XLPE insulated aerial cable 型号规格型号截面（铝/钢）mm2名称主要用途JKLGY J-1010/2-500/6510KV钢芯铝交联聚乙烯绝缘架空电缆适用于10KV架空电力线路固定敷设。

10KV输电线局部加装绝缘护套工程施工方案发表时间：2019-07-03T10:05:51.137Z 来源：《河南电力》2018年23期作者：曾邓兵[导读] 随着城乡用电快速增长和用户对供电可靠性要求的不断提高，四川省电网不断加大配电网改造和建设的力度。

（国网四川省电力公司北川羌族自治县供电分公司四川绵阳 622750）摘要：树障、鸟窝、异物等引起四川省绵阳农场电网10kV配电线路频繁跳闸，严重威胁农网的安全经济运行。

在对三类原因详细分析的基础上，提出利用卡扣式硅橡胶绝缘护套有针对性地进行线路的局部绝缘化防护。

提出了线路局部绝缘化防树障、杆塔局部绝缘化防鸟害、配变局部绝缘化防异物的具体防护策略；最后对农网10kV配电线路局部绝缘化防护的适用条件进行了分析。

示范应用结果表明了该方法的有效性。

关键词：10KV输电线线路；绝缘保护套；施工方案引言随着城乡用电快速增长和用户对供电可靠性要求的不断提高，四川省电网不断加大配电网改造和建设的力度，大大缓解了用电供需矛盾[1-2]。

但农网线路大多运行在野外，覆盖面广，随着自然环境的改善和各种不可降解漂浮物的增多，树障、鸟窝、异物等逐渐成为威胁农网安全运行的主要因素[3～5]。

为了解决树障、鸟窝、异物等三类缺陷造成10kV配电线路故障频发的问题，本文提出利用加装卡扣式绝缘护套有针对性地进行线路的绝缘化防护方案，提出了线路局部绝缘化防树障、杆塔局部绝缘化防鸟害、配变局部绝缘化防异物的具体防护策略，并对10kV配电线路局部绝缘化防护的适用条件进行了分析，示范应用结果表明利用卡扣式硅橡胶绝缘护套进行局部绝缘化防护对于降低农网居高不下的故障次数具有重要意义。

1 配电线路局部绝缘化防护策略针对四川省农村电网10kV配电线路由于树障、鸟窝、异物等频繁跳闸的现状，本文研究并制定了相应的局部绝缘化防护施工方案。

如下：（1）防树障绝缘化施工方案通过在树线交叉区域的架空裸导线上加装硅橡胶绝缘护套管，提高了线路的绝缘防护水平，从根本上解决了树线交叉容易引发短路、接地等故障的问题，减少了线路跳闸次数，保障了电网的安全运行。

导线的选用与防火要求因配电线路引发火灾，主要是线路短路、过负荷、接触电阻过大等原因造成的。

线路的安装应根据导线的类型、截面、绝缘强度来进行选用，从根本上控制火灾事故发生。

1、干燥无尘的场所，采用一般绝缘导线，潮湿的场所应采用有保护的绝缘导线（如铅皮线、塑料线以及在钢管内或塑料套管内敷设普通绝缘线）。

2、在可燃粉尘和可燃纤维较多的场所应采用有保护绝缘导线。

3、在腐蚀性气体场所可采用铅皮线、硬塑料管线和塑料线、管子线（钢管表面涂耐酸漆）。

4、在高温场所采用以石棉、瓷珠、瓷管、云母作为绝缘耐热线。

5、经常移动的电气设备应采用软线或软电缆。

6、建筑闷顶内布线应采用金属管配线或带金属保护层绝缘导线。

7、沿温度较高的管道或设备表面敷设，宜采用耐热线。

8、导线的绝缘强度应合乎电压要求，即用于220伏电压的绝缘导线应选用250伏级，用于380伏电压绝缘导线则应选用500伏级。

9、铝芯导线强度较差，并且在导线接头处易氧化，产生接触电阻。

在重要控制回路和设备移动的线路上以及经常有剧烈振动用电设备线路均不宜采用铝芯导线。

采用大截面铝芯导线时连接处应采用铜铝过渡接头或采用压接法和熔焊法。

10、选择导线截面应确定负载电流大小，供给单一负载的导线，要根据负载的铭牌、容量确定电流数值。

配电盘的电源给供给多路负荷用电，要统计总负载的容量和电流以及考虑到同时用电情况确定负载的实际大小。

11、根据负载电流和环境温度以及导线敷设方式选择导线截面。

12、对较长线路或较大负载在选定导线截面后要计算和校验线路电压损失。

12、导线截面应考虑满足机械强度的要求以及与熔断器相适应。

导线的选用与防火要求（2）是建筑工程中非常重要的一环。

正确选择导线材料和符合防火要求可以保障建筑物电气系统的安全性和可靠性。

本文将深入探讨导线的选用与防火要求，以指导工程师正确选择导线材料和进行防火设计。

一、导线的选用1.导线的选用原则导线的选用应考虑以下几个方面：（1）电流负载：导线的选择应根据预计最大电流负载来确定导线横截面积，根据导线截面积来选择合适的导线规格。

配电线路敷设之绝缘导线布线1、直敷布线可用于正常环境的屋内场所，并应符合下列要求：一、直敷布线应采用护套绝缘导线，其截面不宜大于6mm^2 布线的固定点间距，不应大于300mm。

二、绝缘导线至地面的最小距离应符合表1的规定。

三、当导线垂直敷设至地面低于1．8m时，应穿管保护。

绝缘导线至地面的最小距离表l2、瓷（塑料）夹布线宜用于正常环境的屋内场所和挑檐下的屋外场所。

鼓形绝缘子和针式绝缘子布线宜用于屋内、外场所。

3、采用瓷（塑料）夹、鼓形绝缘子和针式绝缘子在屋内、屋外布线时，绝缘导线至地面的距离，应符合本规范表1的规定。

4、采用鼓形绝缘子和针式绝缘子在屋内、屋外布线时，绝缘导线最小间距，应符合表2的规定。

屋内、屋外布线的绝缘导线最小间距表25、绝缘导线明敷在高温辐射或对绝缘导线有腐蚀的场所时，导线之间及导线至建筑物表面的最小净距，应符合规定。

6、屋外布线的绝缘导线至建筑物的最小间距，应符合表3的规定。

绝缘导线至建筑物的最小间距表37、金属管、金属线槽布线宜用于屋内、屋外场所，但对金属管、严重腐蚀的场所不宜采用。

在建筑物的顶棚内，必须采用金属管、金属线槽布线。

8、明敷或暗敷于干燥场所的金属管布线应采用管壁厚度不小于1．5mm的电线管。

直接埋于素土内的金属管布线，应采用水煤气钢管。

9、电线管与热水管、蒸汽管同侧敷设时，应敷设在热水管、蒸汽管的下面。

当有困难时，可敷设在其上面。

其相互间的净距不宜小于下列数值：一、当电线管敷设在热水管下面时为0.2m，在上面时为0.3m。

二、当电线管敷设在蒸汽管下面时为0.5m，在上面时为1m。

当不能符合上述要求时，应采取隔热措施。

对有保温措施的蒸汽管，上下净距均可减至0．2m。

电线管与其它管道（不包括可燃气体及易燃、可燃液体管道）的平行净距不应小于0．1m。

当与水管同侧敷设时，宜敷设在水管的上面。

管线互相交叉时的距离，不宜小于相应上述情况的平行净距。

10、塑料管和塑料线槽布线宜用于屋内场所和有酸碱腐蚀介质的场所，但在易受机械操作的场所不宜采用明敷。
