三端稳压器的应用方法
三端稳压器是一种广泛应用于电子电路中的稳压电路。
它通过对输入
电压进行调节来提供稳定的输出电压。
以下是三端稳压器的应用方法：
一、电源稳压
三端稳压器可用作电源稳压，即将不稳定的电源电压转化为稳定的输
出电压。
这种应用是最常见的，特别是在需要输出稳定电压的电子电
路中，如放大器、计算机、通讯等。
二、电流限制
三端稳压器还可以用作电流限制，即通过调整输出电压来限制输出电流。
这在防止电路因过流而受损时非常有用。
三、电池充电
三端稳压器还可用于充电电池。
通过将输入电压连接到电池，三端稳
压器可以稳定地将电池充电。
四、干扰滤波
三端稳压器可用于干扰滤波，即通过提供稳定的输出电流来过滤电源中的噪音和干扰。
这在音频放大器和其他噪音敏感电路中非常有用。
五、稳压回路
三端稳压器还可用作稳压回路的一部分，如放大器、滤波器和振荡器的稳压回路。
在这种应用中，三端稳压器提供稳定的电压，以便其他部分的电路可以工作。
六、移相器
三端稳压器还可用于移相器电路中，通过改变输出电压来改变电路的相位。
这对于振荡器和其他需要精确相位控制的电路非常有用。
综上所述，三端稳压器具有广泛的应用，并且在电子电路中扮演着重要的角色。
三端固定输出集成稳压器在多种电路中的的应用摘要:本文较详细的介绍了三端固定集成稳压器,在电路使用上的应用技巧及其注意事项,在实际工作中有一定的指导意义。
关键词:三端固定稳压器应用1 前言三端稳压器将调整管、误差放大器、启动保护电路等全部集成于一块硅片上,具有可靠性高、使用方便、性能优良及价格低廉等优点,因而在电子电路各个方面得到了广泛的应用,它们在实际应用中有很多技巧下面就分别做一介绍。
2 三端固定电压输出集成稳压器三端固定电压输出集成稳压器是一种典型的串联调整式稳压器。
从图1—1可以看出,它由启动电路、基准电路、误差放大器、调整管、取样电阻等组成,与分立元器件的串联调整稳压器电路工作原理完全相同。
目前常见三端固定电压输出集成稳压器有78××系列输出为正电压,它的型号及电参数如下(后两位数表示输出电压):78L00系列:输出电流为100mA,输出电压有5、6、8、9、10、12、15、18、24V;78MOO系列:输出电流为500mA,输出电压有5、6、8、9、10、12、15、18、24V。
7800系列:输出电流为1.5A,输出电压有5、6、8、9、10、12、15、18、24V.78H00系列:输出电流为2.5A,输出电压有5V。
和7800系列对应的有7900系列,由于正负固定电压输出稳压器的参数及应用类似(仅极性相反)因此本文以介绍正输出稳压器的应用为主。
2.1 稳压器基本的使用图1-2是应用78××输出固定电压V0的典型电路图。
正常工作时,输入、输出电压差应大于2～3V。
电路中接入电容C1、C2是用来实现频率补偿的,可防止稳压器产生高频自激振荡并抑制电路引入的高频干扰;C3是电解电容,以减小稳压电源输出端由输入电源引入的低频干扰;D是保护二极管,当输入端意外短路时,给输出电容器C3一个放电通路,防止C3两端电压作用于调整管的be结,造成调整管be结击穿而损坏。
lm317三端可调稳压器的应用(经典) LM317可调稳压器LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM317 内置有过载保护、安全区保护等多种保护电路。
通常 LM317 不需要外接电容，除非输入滤波电容到 LM317 输入端的连线超过 6 英寸(约 15 厘米)。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM317能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
特性简介可调整输出电压低到1.2V。
保证1.5A 输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
多数工程师都知道:他们可以使用某种廉价的三端子可调稳压器，比如Fairchild Semiconductor公司的LM317，把它作为仅提供某个必要电压值(如36V或3V)的可调稳压器。
但是，如果不采用其它方法，那么该值无法低于1.25V。
这些器件的内部参考电压为1.25V，并且如果不使用电位偏置，那么它们的输出电压也无法低于该值。
解决这个问题的一个办法是使用基于两只二极管的参考电压源(参考文献2)。
该方法适合于1.2V~15V，或电压更高的稳压器，但它不适合于超低压固定稳压器或可调稳压器。
它采用的两只1N4001二极管不提供必要的1.2V电位偏置，并且具有额外的约为2.5 mV/K的温度不稳定性(参考文献3)。
因此，输出电压的额外温度漂移约为100 mV;如果把温度调至20?(典型室内情况)，则它大于1.5V输出电压的6%，等于1V输出电压的10%。

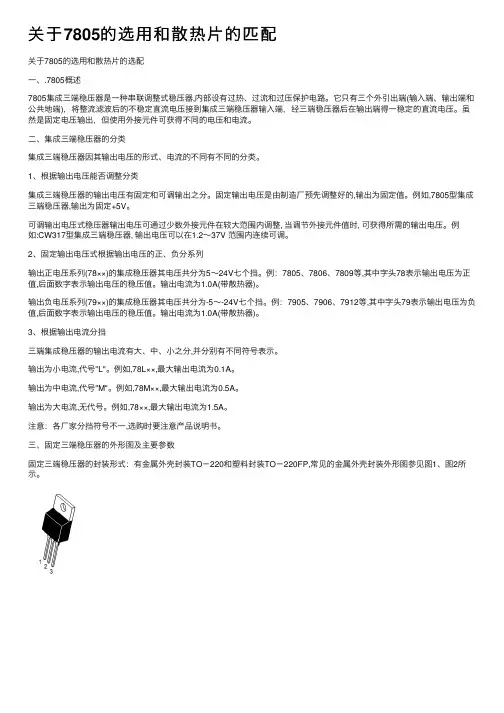

关于7805的选⽤和散热⽚的匹配关于7805的选⽤和散热⽚的选配⼀、.7805概述7805集成三端稳压器是⼀种串联调整式稳压器,内部设有过热、过流和过压保护电路。
它只有三个外引出端(输⼊端、输出端和公共地端)，将整流滤波后的不稳定直流电压接到集成三端稳压器输⼊端，经三端稳压器后在输出端得⼀稳定的直流电压。
虽然是固定电压输出，但使⽤外接元件可获得不同的电压和电流。
⼆、集成三端稳压器的分类集成三端稳压器因其输出电压的形式、电流的不同有不同的分类。
1、根据输出电压能否调整分类集成三端稳压器的输出电压有固定和可调输出之分。
固定输出电压是由制造⼚预先调整好的,输出为固定值。
例如,7805型集成三端稳压器,输出为固定+5V。
可调输出电压式稳压器输出电压可通过少数外接元件在较⼤范围内调整, 当调节外接元件值时, 可获得所需的输出电压。
例如:CW317型集成三端稳压器, 输出电压可以在1.2～37V 范围内连续可调。
2、固定输出电压式根据输出电压的正、负分系列输出正电压系列(78××)的集成稳压器其电压共分为5～24V七个挡。
例：7805、7806、7809等,其中字头78表⽰输出电压为正值,后⾯数字表⽰输出电压的稳压值。
输出电流为1.0A(带散热器)。
输出负电压系列(79××)的集成稳压器其电压共分为-5～-24V七个挡。
例：7905、7906、7912等,其中字头79表⽰输出电压为负值,后⾯数字表⽰输出电压的稳压值。
输出电流为1.0A(带散热器)。
3、根据输出电流分挡三端集成稳压器的输出电流有⼤、中、⼩之分,并分别有不同符号表⽰。
输出为⼩电流,代号"L"。
例如,78L××,最⼤输出电流为0.1A。
输出为中电流,代号"M"。
例如,78M××,最⼤输出电流为0.5A。
输出为⼤电流,⽆代号。
例如,78××,最⼤输出电流为1.5A。
稳压管介绍三端稳压器分类：三端稳压器，主要有两种，一种输出电压是固定的，称为固定输出三端稳压器，另一种输出电压是可调的，称为可调输出三端稳压器，其基本原理相同，均采用串联型稳压电路。
在线性集成稳压器中，由于三端稳压器只有三个引出端子，具有外接元件少，使用方便，性能稳定，价格低廉等优点，因而得到广泛应用。
常见的产品：三端稳压器的通用产品有78系列（下电源）和79系列（负电源），输出电压由具体型号中的后面两个数字代表，有5V，6V，8V，9V，12V，15V，18V，24V等档次。
输出电流以78（或79）后面加字母来区分L表示0.1；AM表示0.5A，无字母表示1.5A，如78L05表求5V 0.1A。
注意：在使用时必须注意：(VI)和(Vo)之间的关系，以7805为例，该三端稳压器的固定输出电压是5V，而输入电压至少大于7V，这样输入/输出之间有2－3V 及以上的压差。
使调整管保证工作在放大区。
但压差取得大时，又会增加集成块的功耗，所以，两者应兼顾，即既保证在最大负载电流时调整管不进入饱和，又不致于功耗偏大。
另外一般在三端稳压器的输入输出端接一个二极管，用来防止输入端短路时,输出端存储的电荷通过稳压器,而损坏器件。
用途：一般稳压管和稳压三级管的用途是一样的，都用于控制板电路的稳压．以便使电压过高烧毁电路．电子产品中常见到的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子电子产品中常见到的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
三端可调节输出正电压稳压器LM317T 三端可调节输出正电压稳压器LM317是可调节3端正电压稳压器，在输出电压范围为1.2伏到37伏时能够提供超过1.5安的电流。
此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。
此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。
LM317服务于多种应用场合，包括局部稳压、卡上稳压。
该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。
*输出电流超过1.5A*输出在1.2~37V之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使,317 稳压器从零伏起调电路、LM317T应用电路一例(转载)lm317LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。
317系列稳压块的型号很多:例如LM317HVH、W317L等。
电子爱好者经常用317稳压块制作输出电压可变的稳压电源。
稳压电源的输出电压可用下式计算，Vo,1.25(1，R2/R1)。
仅仅从公式本身看，R1、R2的电阻值可以随意设定。
然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。
首先317稳压块的输出电压变化范围是Vo,1.25V—37V(高输出电压的317稳压块如LM317HVA、LM317HVK等，其输出电压变化范围是Vo,1.25V—45V)，所以R2/R1的比值范围只能是0—28.6。
其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。
最小稳定工作电流的值一般为1.5mA。
由于317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。
当317稳压块的输出电流小于其最小稳定工作电流时，317稳压块就不能正常工作。
当317稳压块的输出电流大于其最小稳定工作电流时，317稳压块就可以输出稳定的直流电压。
三端集成稳压器原理与应用三端集成稳压器的分类秦炎做电子实验或自制各种电子装置都离不开直流稳压电源用分立元件组装的稳压电源调试维修比较麻烦且体积较大随着功率集成技术的提高和电子电路集成化的发展出现了集成稳压器所谓集成稳压器是指将功率调整管取样电阻以及基准稳压误差放大启动和保护电路等全部集成在一个芯片上而形成的一种稳压集成电路目前常见的三端集成稳压器按性能和用途可分为以下4类1. 三端固定输出正稳压器所谓三端是指电压输入端电压输出端和公共接地端输出正是指输出正电压国内外各生产厂家均将此系列稳压器命名为78系列如7805 7812等其中78后面的数字代表该稳压器输出的正电压数值以伏特为单位例如7805即表示稳压输出为5V 7812表示稳压输出为12V等有时我们会发现在型号78前面和后面还有一个或几个英文字母如W78 AN78 L78CV等前面的字母称前辍一般是各生产厂公司的代号后面的字母称为后辍用以表示输出电压容差和封装外壳的类型等不过各生产厂家对集成稳压器型号后辍所用字母定义不一但这对实际使用没有大的影响78 系列稳压器按输出电压分共有9种分别为7805 78067808 78097810 78127815 78187824按其最大输出电流又可分为78L78M和78三个分系列其中78L系列最大输出电流为100mA 78M 系列最大输出电流为500mA 78系列最大输出电流为1.5A78系列稳压器外形见图1其中78L系列有两种封装形式一种是金属壳的TO 39封装见图1a一种是塑料TO 92封装见图1 b前者温度特性比后者好最大功耗为700mW加散热片时最大功耗可达1.4W后者最大功耗为700mW使用时无需加散热片78L系列中一般以塑封的使用较多78M系列有两种封装形式一种是T O 202塑封见图1 c一种是TO 220塑封见图1 d不加散热片时最大功耗为1W加2002004m㎡散热片时最大功耗可达7.5W 78系列也有两种封装形式一种是金属亮的TO 3封装见图1e一种是料TO 220封装见图1d不加散热片时前者最大功耗可达2.5W后者可达2W加装200 2004mm3散热片时最大功耗可达15W塑料封装以其安装固定容易价廉等优点在无线电爱好者中使用居多2. 三端固定输出负稳压器即79系列除输出电压为负电压引脚排列不同外其命名方法外型等均与78系列相同3 .三端可调输出正稳压器此处的三端是指电压输入端电压输出端和电压调整端在电压调整端外接电位器后可对输出电压进行调节其主要特点是使用灵活4..三端可调输出负稳压器其输出为负电压LM123系列LM140系列LM138系列LM150系列等与之对应的负输出也各有一个系列这类稳压器的命名方法无明显规律封装也各异本文拟以最常见最廉价的LM317T 正输出可调和LM337T负输出可调为例予以介绍LM317T的输出电压可在1.2V 37V之间可调输出电压由两只外接电阻确定输出电流可达1.5A其各项指标均优于固定输出稳压器使用极为方便LM317T采用标准的TO 220塑料封装不加散热片时最大功耗为2W加200 200 4mm3散热片时最大功耗可达15WLM337T除输出为负电压外其它均与LM317T相同三端集成稳压器原理与应用集成稳压器的工作原理与主要参数秦炎本章介绍集成稳压器的工作原理和几个主要参数掌握了这些知识对自制稳压电源将会有帮助工作原理图1是78 系列稳压器的电原理框图由图可见它与一般分立件组成的串联调整式稳压电源十分相似不同的是增加了启动电路恒流源以及保护电路为了使稳压器能在比较大的电压变化范围内正常工作在基准电压形成和误差放大部分设置了恒流源电路启动电路的作用就是为恒流源建立工作点R sc 是过流保护取样电阻R A R B组成电压取样电路实际路是由一个电阻网络构成在输出电压不同的稳压器中采用不同的串并联接法形成不同的分压比通过误差放大之后去控制调整管的工作状态以形成和稳定一系列预定的输出电压因此在图1中将R A画成可变电阻形式79 系列稳压器也是一种串联调整式稳压电源但它的调整管处于共射工作状态属集电极输出型稳压电路其工作原理与78系列类似图2是LM317系列可调稳压器的电原理框图基准电压 1.25V接在误差放大器A的同相输入端和芯片的电压调整端Adj之间并由一个超级恒流源50A供电显然如果将调整端直接接地则输出Uo固定为1.25V实际使用时LM317采用悬浮式工作即由外接电阻R1R2来设定输出电压根据LM317内部电路详图经推导计算可得出Uo 1.25 1R2/R1过程从略主要参数1.最大输入电压U imax它是指稳压器输入端允许加的最大电压它与集成稳压器的击穿电压有关应注意整流后的最大直流电压不能超过此值2. 最小输入输出压差U i-U o min其中U i表示输入电压U o表示输出电压此参数表示能保证稳压器正常工作所要求的输入电压与输出电压的最小差值由此参数与输出电压之和决定稳压器所需的最低输入电压值如果输入电压过低使输入输出压差小于U i-U o min则稳压器输出纹波变大稳压性能变差3. 输出电压范围是指稳压器参数符合指标要求时的输出电压范围对于三端固定输出稳压器其电压偏差范围一般为5%对于三端可调输出稳压器应适当地选择外接取样电阻分压网络以建立所需的输出电压4.最大输出电流I omax是指稳压器能够输出的最大电流值使用中不允许超出此值5.电压调整率S v反映稳压器输入电压的变化所引起输出电压的变化情况第一种定义S v=U o / U i ·U o100 | I o=0 其意义是单位输出电压的输入和输出电压相对变化的百分比第二种定义是限定输入电压U i一个变化范围直接将U0的数值做为S v两种定义方法所得出的S v的量纲不同第一种定义的单位为百分数/V第二种定义的单位为“mV” 一般对于可调输出稳压器使用第一种定义方法对于固定稳压器常使用第二种定义方法显然不管是那种定义的S v其值越小说明稳压器性能越好6.电流调整率S I反映稳压器负载电流的变化所引起输出电压的变化第一种定义S I =U o / U o·100 | U i =0I o=常数第二种定义S I= U o| U1 =0 Io=常数有时为了更直观地表达稳压器的负载能力采用了输出电阻R o这个指标其定义如下R o= U o / I o| Ui =0有时也称为稳压器的内阻自然R o越小稳压器负载能力越强三端集成稳压器原理与应用稳压电源的制作秦炎利用78×× 79××系列三端集成稳压器可做成系列稳压电源电路如图1所示其中图1 a是采用78L×× 或78M×× 组成的正电压输出稳压电源输出电压和最大输出电流由稳压器型号决定如78L09即可输出+9V直流电压100mA电流78M12即可输出+12V电压500mA电流等可按需要适当选择图1 b是采用79L×× 或79M×× 组成的负电压输出稳压电源注意到其中4个整流二极管与图1 a的接法不同除了输出为负电压外其它选择要求与图1 a相同图1 c是采用78×× 稳压器组成的最大输出电流为1.5A的正电输出稳压电源因1N4000系列二极管最大整流电流为1A 无法满足输出1.5A电流的要求故整流部分采用了3A 50V的全桥一般以QL表示它有四个端子其中两个端子是交流输入标记接电源变压器次级交流电压输出不分正负端子相当于图1 a的“A” 点端子“” 相当于图1 a的 “A”点图1中电源变压器的选择注意两点第一是选择功率根据稳电路的输出Uo和最大输出电流Io来确定变压器的功率P 一般选P 1.4 Uo Io例如用7809组成输出电压为9V最大输出电流为1.5A的稳压电源电源变压器的功率应选择P 1.4 9 1.5=18.9W则变压器功率可选19W以上的第二是选择电源变压器次级交流电压U2要根据稳压器输出电压来确定一般要求集成器的输入输出直流压差即|UoUi|不小于2V压差过小稳压器起不到稳压作用压差过大稳压器本身消耗功率随之增大对输出最大电流有影响实际应用中一般选择| Uo Ui|=2.5 3V为宜由此反映到对U2 的要求可按下述方法估算输出电压Uo12V的选择U 2数值比Uo大2V以上输出电压12V的选择U2数值与Uo数值相同即可例如使用7806 则U2取8V使用7818 则U2取18V以上电源变器的选择标准只是一个参考实际应用当中视电源变压器状况可做适当调整如变压器空载电流较小则其功率可适当降低一些U2选择也可低一些反之则应提高如果所用元器件完好接线无误无须任何调试电路便能正常工作发现电路有故障时应首先切断电源仔细检查接线是否有误然后再考虑更换稳压块千万不要一发现故障便换新稳压块这样往往会连续烧坏家用收音机和随身听收录机的工作电压一般以4.5V 6V居多工作电流一般为200多毫安给这些装置加装一个稳压电源该如何选择电路元器件呢对于工作电压为6V的可直接选用7806因工作电流为200多毫安故亦可以选78M06 电路形式可直接采用图1“a” 电源变压器功率选2 3W 因为P 1.4· 6· 0.2=1.68W次级交流电压U2选8V对于工作电压为4.5V的收音机或收录机因在固定系列中无此系列值故只有用三端可调稳压器LM317T组成电路如图2其中输出电压Uo 1.25 1R 2 / R1 4.5V 显然改变R2数值利LM317T同样可得到输出为4.5V的稳压电源图3是用LM317T组成的正可调直流稳压电源非常适于小型实验室使用其主要参数为输出电压1.25 20V连续可调输出电流最大可达到1.5A内阻小于0.05 纹波电压小于1mV实际安装时要注意稳压器要尽可能的靠近滤波电容C1以免引起输入端自激电阻R1两端分别尽量靠近稳压器的输出端和调整端否则输出端流过大电流时产生的附加压降会造成基准电压的变化三端集成稳压器原理与应用三端稳压器的扩展使用秦炎本篇主要介绍常用三端集成稳压器的一些使用知识扩展功能的方法以使广大电子爱好者能利用手头现有的各种稳压器来组成所需要的各种电源电路一扩流电路78 79系列和LM317系列最大输出电流为1.5A如果所用电子装置需要稳压电源提供更大的电流就需要采用扩流措施了1.外加功率管扩流电路如图1所示在下面介绍的电路中为简单起见均将电源变压器整流二极管和输入滤波电容省略不画R1是过流保护取样电阻当输出电流增大超过一定值时R1上压降增大使BG1的U bc值减小促使BG1向截止方向转化因为集成稳压器本身有过热保护电路如果我们将BG1和集成稳压器安装在同一个散热器板上则BG 1也同样受到过热保护图1电路可输出7A的电流2. 多块稳压器并联扩流电路如图2所示这是一种线路简单无需调整有较高实用性的电路其最大输出电流为N ·1.5A N为并联的稳压器的块数实际应用中稳压器最好使用同一厂家同一型号产品以保证其参数一致性另外最好在输出电流上留有10% 20% 的余量以避免个别稳压器失效造成稳压器连锁烧毁二扩压电路固定抬高输出电压电路如图3所示如果需要输出电压Uo高于手头现有的稳压块的输出电压时可使用一只稳压二极管DW将稳压块的公共端电位抬高到稳压管的击穿电压V z此时实际输出电压U o 等于稳压块原输出电压与V z之和将普通二极管正向运用来代替DW同样可起到抬高输出电压的作用例如想为自己的随身听录音机装一个6V 500mA稳压电源而手头只有一只7805稳压器则可按图4所示安装D1 选用2CP类硅二极管其上压降约为0.8V这样整个输出就约为5.8V足以满足随身听的需要了若将D1换成发光二极管LED不但能提高输出电压而且LED发光还起到电源指示作用输出电压可调电路利用78系列固定输出稳压电路也可以组成电压可调电路如图5输出电压Uo U××1 R2/ R1其中U××为稳压块标称输出电压显然若将R1 R2数值固定该电路就可以用于固定抬高输出电压如将R1或R2换成光敏电阻便可构成光控输出电压关断电路图6中用运放作为电压跟随器克服了稳压块静态电流IQ的影响输出电压U o= U××1 R2/ R1其中R1为电位器中心抽头与A点之间的电阻值R2为电位器中心轴头与B点之间的电阻值电路中运放亦可用741运放输出电压从7 30V连续可调电压极性变换电路如果需要正电压输出而手头只有79系列稳压块或需要负电压输出而手头只有78系列稳压块这种情况下可以采用图7电路进行极性转换注意输入电压不是对地而是悬空输入的三慢启动稳压电源慢启动稳压电源在一些灯丝供电电路电子琴电源中得到广泛应用此种电路的功能是减小冲击电流以延长灯丝寿命或消除喇叭开机时的噗声图8是用LM317T组成的慢启动正12V电路电路加电时由于C2上电压不能突变故BG1导通将R2短路输出电压U o约为1.5V随着C2的充电BG1逐渐退出饱和区R2上的电压逐渐增大输出压U0亦慢慢升高一直到C2充电完毕BG1截止输出电压U0才达到额定值12V稳压电源的启动速度由时间常数R3· C2决定其中二极管2AP 是为了帮助稳压器正常启动而设置的四恒流源电路如图9所示输出电流I0 = U×× / R I Q一般在选择R时应使I0 I Q以避免或减小I Q变化时影响恒流特性此电路可给各种可充电电池充电实际使用时可以将不同的R分档接入并用开关进行转换以调整不同的充电电流对于三端集成稳压器来说其具体应用电路可以说是不胜枚举只要掌握了其基本工作原理就可以演变出各种实用的电路2002-12-02。
三端稳压器的应用方法三端稳压器是一种电子元件，主要用于电路中对电压进行稳定和调节。
它可以将输入电压稳定为固定的输出电压，从而保证电路的正常工作。
三端稳压器广泛应用于电子产品中，如电源、手机、电视机等，因其性能稳定、可靠性高而备受欢迎。
本文将介绍三端稳压器的应用方法。
一、三端稳压器的基本原理三端稳压器是一种线性稳压器，它的基本原理是利用晶体管的基本放大作用和反馈控制原理来实现电压的稳定和调节。
三端稳压器有三个引脚，分别是输入引脚、输出引脚和调节引脚。
输入引脚接收电源电压，输出引脚输出稳定电压，调节引脚用于控制输出电压的稳定值。
三端稳压器的核心部件是一个晶体管和一个稳压二极管。
晶体管负责放大电压，稳压二极管负责稳定电压。
当输入电压变化时，稳压二极管会自动调整电流，使得输出电压保持稳定。
同时，调节引脚可以通过外部电路调整输出电压的稳定值。
二、三端稳压器的特点1. 稳定性好。
三端稳压器能够自动调整输出电压，使其稳定在设定值附近，不受输入电压的变化影响。
2. 精度高。
三端稳压器的输出电压精度高，能够满足各种电路对电压精度的要求。
3. 体积小。
三端稳压器的体积小，便于集成在各种电子产品中。
4. 可靠性高。
三端稳压器的工作原理简单，结构稳定，使用寿命长。
三、三端稳压器的应用方法三端稳压器的应用方法主要包括以下几个方面：1. 电源电压稳定。
在电路中，三端稳压器可以用来稳定电源电压，保证电路正常工作。
通常，输入电压的范围为7V~24V，输出电压可以根据需要调整，常见的有5V、12V等。
2. 电压调节。
三端稳压器可以通过调节引脚来调节输出电压的稳定值。
在电路中，可以利用三端稳压器来调节电压，控制电路的工作状态。
3. 电池充电。
三端稳压器可以用来控制电池充电电压，保证电池充电时电压稳定，不会对电池造成损害。
4. LED驱动。
三端稳压器可以用来驱动LED，保证LED的亮度稳定，不会因电压的变化而影响LED的亮度。
5. 电流限制。
三端稳压器的应用归纳★W7800基本应用电路如上图所示，电路中Ci的作用是消除输入连线较长时其电感效应引起的自激振荡，减小纹波电压。
在输出端接电容Co是用于消除电路高频噪声。
一般Ci 选用0.33µF，Co选用0.1µF。
电容的耐压应高于电源的输入电压和输出电压。
若Co容量较大，一旦输入端断开，Co将从稳压器输出端向稳压器放电，易使稳压器损坏。
因此，可在稳压器的输入端和输出端之间跨接一个二极管，起保护作用。
★W7800扩大输出电流的稳压电路若所需输出电流大于稳压器标称值时，可采用外接电路来扩大输出电流，如下图所示。
★W7800输出电压可调的稳压电路如下图所示为利用三端稳压器构成的输出电压可调的稳压电路。
改变R2滑动端位置，可调节UO的大小。
电路缺点：三端稳压器作为稳压器件，又为电路提供基准电压。
其主要缺点是当公共端电流IW变化时将影响输出电压。
因此，实用电路中加电压跟随器将稳压器与取样电阻隔离，如下图所示。
图中电压跟随器的输出电压等于其输入电压，也等于三端稳压器的输出电压，其输出电压的范围为可以根据输出电压的调节范围及输出电流大小选择三端稳压器及取样电阻。
★正、负输出稳压电路W7900系列芯片是一种输出负电压的固定式三端稳压器，输出有-5V、-6V、-9V、-12V、-15V、-18V和-24V七个电压档次，并且也有1.5A、0.5A和0.1A三个电流档次，如下图所示。
两只二极管起保护作用，正常工作时均处于截止状态。
若W7900的输入端未接入输入电压，W7800的输出电压将通过负载电阻接到 W7900的输出端，使D2导通，从而将W7900的输出端钳位在0.7V左右，保护其不至于损坏；同理，D1可在W7800的输入端未接入输入电压时保护其不至于损坏。
★W117基准电压源电路如上图所示是由W117组成的基准电压源电路，输出端和调整端之间的电压是非常稳定的电压，其值为1.25V。
输出电流可达1.5A。
三端稳压器的作用是什么？三端稳压器7805应用详解三端稳压器的作用一般用于直流电路的保护电路，起到降压、稳压的作用。
+常用的78系列和79系列，78XX的都是正电压输出，79XX的都是负电压输出，输入电压一般不要太大，低于36V以内。
+78、79后面经常出现L或H或空白代表额定电流，如78L12代表输出%2B12V+0.5A的电压。
+接线：字面向自己时，最左边是1脚，中间是2脚，最右边是3脚.接线时1脚接电压输入，2脚接c端，3脚接输出端。
7805三端稳压集成电路，电子产品中，常见的三端稳压集成电路有正电压输出的78 系列和负电压输出的79 系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子像是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
组成结构用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
三端集成稳压器应用电路方案作者：章克明来源：《科技创新与应用》2013年第33期摘要：三端集成稳压器具有体积小、可靠性高、使用灵活方便等特点，广泛应用于各种电子设备中。
文章介绍几种三端集成稳压器的的应用电路方案，并给出了实际应用电路的具体参数，电路实用性强，应用实践证明效果良好。
关键词：三端集成稳压器；基本应用；扩展应用随着半导体集成电路技术的迅速发展，采用串联型稳压电路基本原理，集成了过压、过流、过热等保护电路，具有较大功率输出，稳定性能好的三端集成稳压器应运而生。
它具有体积小，可靠性高，使用灵活，价格低廉等优点，因此具有广泛的应用。
1 三端集成稳压器基本应用电路方案所谓三端是指电压输入端、电压输出端和公共接地端。
输出有正负两种电压，W78XX系列为三端固定正电压输出的集成稳压器，如W7805、W7812等。
W79XX系列为三端固定负电压输出的集成稳压器，如W7905、W7912等。
另外还有三端可调集成稳压器，如LM317等。
W78XX和W79XX系列构成的基本稳压电路，输入端的电容Ci是在输入线较长时用于旁路高频干扰脉冲，减少输入波纹电压，接线不长时可省略。
输出端的电容CO用来改善暂态响应，使瞬时增减负载电流时不致引起输出电压有较大的波动，削弱电路的高频噪声。
Ci、CO 一般在0.1μF～1μF之间。
2 三端集成稳压器扩展应用电路方案2.1 扩压电路①固定抬高输出电压，电路如图1所示。
如果需要输出电压UO高于手边现有的三端集成稳压器的输出电压时，可用一只稳压二极管VZ将三端集成稳压器的公共端电位抬高到稳压管的击穿电压UZ，此时，实际输出电压UO等于稳压器原输出电压与UZ之和。
将普通二极管正向运用来代替VZ，同样可起到抬高输出电压的作用，若将二极管换成发光二极管LED，不但能提高输出电压，而且LED发光还起到电源指示作用。
②输出电压可调电路。
利用78XX系列固定输出稳压电路，也可以组成电压可调电路，如图2。
LM317可调稳压器介绍及应用（详解）LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM317 内置有过载保护、安全区保护等多种保护电路。
通常 LM317 不需要外接电容，除非输入滤波电容到 LM317 输入端的连线超过 6 英寸（约 15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM317能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
特性简介可调整输出电压低到1.2V。
保证1.5A 输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
多数工程师都知道：他们可以使用某种廉价的三端子可调稳压器，比如Fairchild Semiconductor 公司的LM317，把它作为仅提供某个必要电压值（如36V或3V）的可调稳压器。
但是，如果不采用其它方法，那么该值无法低于1.25V。
这些器件的内部参考电压为1.25V，并且如果不使用电位偏置，那么它们的输出电压也无法低于该值。
解决这个问题的一个办法是使用基于两只二极管的参考电压源（参考文献2）。
该方法适合于1.2V~15V，或电压更高的稳压器，但它不适合于超低压固定稳压器或可调稳压器。
它采用的两只1N4001二极管不提供必要的1.2V电位偏置，并且具有额外的约为2.5 mV/K的温度不稳定性（参考文献3）。
因此，输出电压的额外温度漂移约为100 mV；如果把温度调至20℃（典型室内情况），则它大于1.5V输出电压的6%，等于1V输出电压的10%。
ET 78L05 三端稳压器
一、概述
78L05是78Lxx系列单片集成电路稳压器的一种型号。
此类元件应用十分广泛，全系列的稳压器中都有滤波电
路，从而有效地降低了噪声和外界的干扰，每种稳压器均能
达到100mA的电流输出，内部设有过流、过热自动保护功
能。
二、特点
1. 三端稳压器
2. 最大输出电流100mA
3. 独立工作无须外加部件
4. 内部有热过载保护装置
5. 内部有电流短路保护功能
6. 可以取代仙童μA78L00系列产品
三、应用
1. 直流电源
2. 充电器
3. 适配器
4. DVD
5. 电视机
6. 录音机
4
m
A
三端稳压集成的检测参考附图：。
零基础学电子电路之三端稳压器介绍及应用
在介绍三端稳压器之前有必要了解一下集成稳压器，集成稳压器也叫集成稳压电路，就是把不稳定的直流电转换成稳定的直流电的集成电路（之前是用分立件组成的稳压电路）
随着电子技术的迅速发展，集成稳压电源运用越来越普及，其中小功率的稳压电源以三端式串联型稳压器应用最为普遍。
三端集成稳压器：将串联稳压电源和保护电路集成在一起就是集成稳压器。
集成稳压器有：输入端、输出端和公共端，称三端集成稳压器。
温馨提示：要特别注意，不同型号，不同封装的集成稳压器，它们三个电极的位置是不同的，要查资料确定，如果有需要，我也可以提供分享给大家。
应用电路：
三端固定输出集成稳压器的典型应用电路如图所示
三端可调输出集成稳压器的典型应用电路如图所示。
可调输出三端集成稳压器的内部，在输出端和公共端之间的参考源，因此输出电压可通过电位器调节。
利用三端集成稳压器组成恒流源：
1，小电流恒流源
2，稳压器做恒流源
3，可调稳压器做恒流源（大电流）。
三端稳压7805和7905稳压原理及典型电路三端稳压器是一种常见的电子元件，广泛应用于各种电子设备中。
其中，7805和7905是两种常见的三端稳压器。
下面将具体介绍7805和7905的稳压原理及典型电路。
1.稳压原理7805是一种正向稳压器，主要用于将输入电压转换为稳定的5V输出电压。
它的稳压原理主要基于一个稳压二极管和一个NPN型晶体管组成。
当输入电压大于5V时，稳压二极管会处于反向偏导通状态，将多余的电压通过二极管导通到地。
当输入电压小于5V时，稳压二极管为正向偏导通状态，而晶体管则处于截止状态，此时输出电压为5V。
2.典型电路7805的典型电路如下所示：该电路主要由以下几个部分组成：-输入滤波电容（C1）：用于滤波输入电压的波动。
-稳压二极管（D1）：用于控制输出电压为稳定的5V。
-输出滤波电容（C2）：用于滤波输出电压的波动。
-NPN晶体管（T1）：用于控制稳压二极管的导通和截止。
具体工作原理如下：1. 当输入电压Vin大于5V时，稳压二极管处于反向偏导通状态，多余的电压通过稳压二极管D1引流到地。
2. 当输入电压Vin小于5V时，稳压二极管处于正向偏导通状态，晶体管T1的基极电压为0V，晶体管截止，而稳压二极管导通，保持输出电压为5V。
1.稳压原理7905是一种负向稳压器，主要用于将输入电压转换为稳定的-5V输出电压。
它的稳压原理与7805类似，都是基于稳压二极管的控制工作。
当输入电压小于-5V时，稳压二极管会处于反向偏导通状态，将多余的电压通过二极管导通到地。
当输入电压大于-5V时，稳压二极管为正向偏导通状态，输出电压为-5V。
2.典型电路7905的典型电路如下所示：该电路与7805的典型电路类似，主要包括输入滤波电容（C1）、稳压二极管（D1）、输出滤波电容（C2）和NPN晶体管（T1）。
工作原理也与7805类似。
总结：三端稳压器是一种常见的电子元件，其中7805和7905是两种常见的稳压器。
可调三端稳压器应用电路方案可调三端稳压器是一种常见的电子电路元件，广泛应用于各种电子设备中。
它的作用是在电路中提供稳定的直流电压，保证电路正常运行。
本文将深入讨论可调三端稳压器的应用电路方案，以及我对其观点和理解。
一、可调三端稳压器的基本原理和结构可调三端稳压器是基于稳压芯片构建的电路，其基本原理是利用负反馈的方法来实现稳定输出电压。
它由输入端、输出端和调节端组成，通过参考电压和电阻分压的方式，使得输出电压保持在设定值附近。
常见的稳压芯片有LM317、LM1117等。
二、可调三端稳压器的应用电路方案1. 定电流驱动方案在某些电路中，需要提供稳定的定电流驱动电源。
可调三端稳压器可以通过适当的电路配置来实现这一要求。
通过在调节端接入一个合适的电阻，可以使稳压芯片输出的电压和电流保持恒定，从而实现定电流驱动。
2. 恒流源电路方案恒流源电路在一些特定应用中非常重要，如LED驱动电路、运算放大器偏置电流源等。
可调三端稳压器可以作为恒流源电路的核心部件，通过合适的电路连接和调节元件的值来实现恒定的输出电流。
3. 低噪声电源方案在一些对电源噪声要求较高的应用中，如高灵敏度的测量仪器、音频放大器等，可调三端稳压器可以通过添加合适的滤波电路来减小输出端的噪声。
通过合理设计和选择滤波电路元件，可以将输出电源的噪声降至最低。
4. 多通道输出方案在一些特殊应用中，需要提供多个稳定的输出电压。
可调三端稳压器可以通过并联或级联连接的方式实现多通道输出，以满足不同的电路需求。
通过适当调节每个稳压芯片的输出电压和输出电流，可以灵活满足不同的应用要求。
三、我对可调三端稳压器应用电路方案的观点和理解可调三端稳压器是一种非常实用的电路元件，可以应用于各种电子设备中。
我认为，选择合适的电路方案对于保证电路稳定性和功能的发挥非常重要。
在实际应用中，根据具体需求选择合适的稳压芯片和电路配置非常关键。
不同的应用场景可能需要不同的参数和特性，并且需要根据电路的工作环境和要求进行合理的优化设计。
