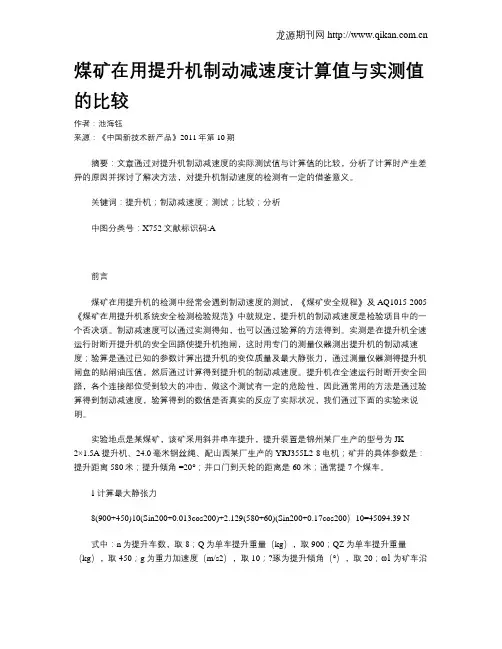

提升机制动减速度、制动压力计算

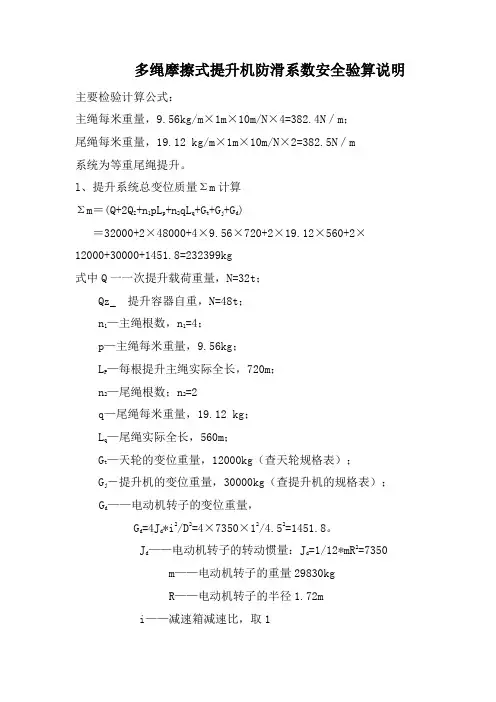

多绳摩擦式提升机防滑系数安全验算说明主要检验计算公式：主绳每米重量，9.56kg/m×1m×10m/N×4=382.4N／m；尾绳每米重量，19.12 kg/m×1m×10m/N×2=382.5N／m系统为等重尾绳提升。

l、提升系统总变位质量Σm计算Σm＝(Q+2Q Z+n1pL p+n2qL q+G t+G j+G d)＝32000+2×48000+4×9.56×720+2×19.12×560+2×12000+30000+1451.8=232399kg式中Q一一次提升载荷重量，N=32t；Qz_ 提升容器自重，N=48t；n1—主绳根数，n1=4；p—主绳每米重量，9.56kg；L P—每根提升主绳实际全长，720m；n2—尾绳根数；n2=2q—尾绳每米重量，19.12 kg；L q—尾绳实际全长，560m；G t—天轮的变位重量，12000kg（查天轮规格表）；G j－提升机的变位重量，30000kg（查提升机的规格表）；G d——电动机转子的变位重量，G d=4J d*i2/D2=4×7350×12/4.52=1451.8。

J d——电动机转子的转动惯量：J d=1/12*mR2=7350m——电动机转子的重量29830kgR——电动机转子的半径1.72mi——减速箱减速比，取1D——滚筒直径，4.5m2、提升机强度验算2.l最大静张力验算(1)根据矿井实际提升情况计算最大静张力F jmF jm= (Q+Qz) +( n1pL p+n2qL q)/1000=320+480+(382.4×500+382.4×50)/1000=1010KN（2）验算F jm≤[F jm]其中［F jm］----提升机设计许用最大静张力（查提升机规格表）,980kN。

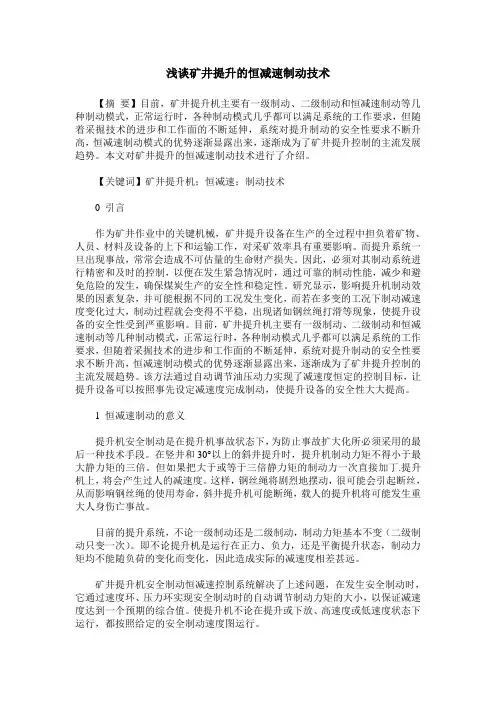

浅谈矿井提升的恒减速制动技术【摘要】目前，矿井提升机主要有一级制动、二级制动和恒减速制动等几种制动模式，正常运行时，各种制动模式几乎都可以满足系统的工作要求，但随着采掘技术的进步和工作面的不断延伸，系统对提升制动的安全性要求不断升高，恒减速制动模式的优势逐渐显露出来，逐渐成为了矿井提升控制的主流发展趋势。

本文对矿井提升的恒减速制动技术进行了介绍。

【关键词】矿井提升机；恒减速；制动技术0 引言作为矿井作业中的关键机械，矿井提升设备在生产的全过程中担负着矿物、人员、材料及设备的上下和运输工作，对采矿效率具有重要影响。

而提升系统一旦出现事故，常常会造成不可估量的生命财产损失。

因此，必须对其制动系统进行精密和及时的控制，以便在发生紧急情况时，通过可靠的制动性能，减少和避免危险的发生，确保煤炭生产的安全性和稳定性。

研究显示，影响提升机制动效果的因素复杂，并可能根据不同的工况发生变化，而若在多变的工况下制动减速度变化过大，制动过程就会变得不平稳，出现诸如钢丝绳打滑等现象，使提升设备的安全性受到严重影响。

目前，矿井提升机主要有一级制动、二级制动和恒减速制动等几种制动模式，正常运行时，各种制动模式几乎都可以满足系统的工作要求，但随着采掘技术的进步和工作面的不断延伸，系统对提升制动的安全性要求不断升高，恒减速制动模式的优势逐渐显露出来，逐渐成为了矿井提升控制的主流发展趋势。

该方法通过自动调节油压动力实现了减速度恒定的控制目标，让提升设备可以按照事先设定减速度完成制动，使提升设备的安全性大大提高。

1 恒减速制动的意义提升机安全制动是在提升机事故状态下，为防止事故扩大化所必须采用的最后一种技术手段。

在竖井和30°以上的斜井提升时，提升机制动力矩不得小于最大静力矩的三倍。

但如果把大于或等于三倍静力矩的制动力一次直接加丁.提升机上，将会产生过人的减速度。

这样，钢丝绳将剧烈地摆动，很可能会引起断丝，从而影响钢丝绳的使用寿命，斜井提升机可能断绳，载人的提升机将可能发生重大人身伤亡事故。

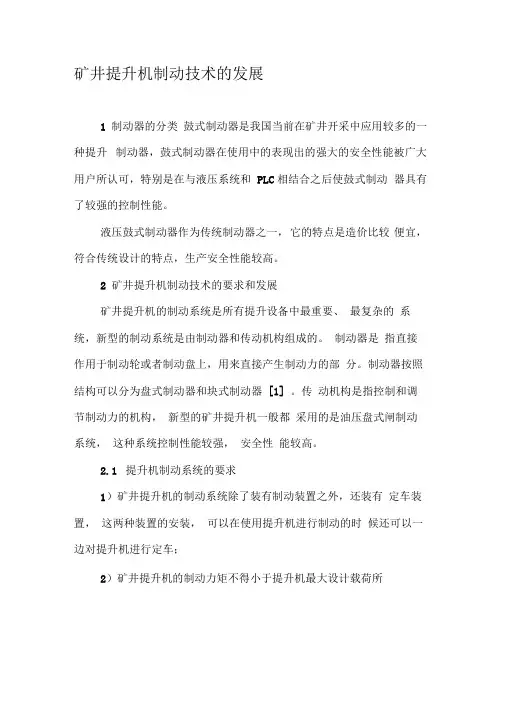

提升机制动系统概述制动装置由制动器和传动机构组成。

制动器是直接作用于制动轮或制动盘上产生制动力矩的部分。

按结构分为：盘式闸和块式闸。

传动机构是控制和调节制动力矩的部分。

按动力来源分为：油压、气压、弹簧等。

一、制动系统的作用：⑴在提升终了或停机时，能可靠地闸住提升机的滚筒或摩擦轮，即正常停车；⑵在减速阶段及下放重物时，控制提升容器的运行速度，即工作制动；⑶当提升机发生紧急事故时，能迅速且合乎要求地自动闸住提升机，保护提升系统；即安全制动⑷双滚筒提升机在更换提升水平、更换钢丝绳或调绳时，能闸住游动滚筒。

二、对制动系统的要求(1)提升机工作制动或安全制动产生的最大制动力矩不得小于提升或下放最大静负荷力矩的3倍；(2)对于双滚筒提升机在调整滚筒旋转的相对位置时，制动装置在各滚筒上的制动力矩，不得小于该滚筒悬挂提升容器和钢丝绳重力所产生的静力矩的1．2倍；(3)对于摩擦式提升机工作制动或安全制动的减速度，不得超过钢丝绳的滑动极限，即不引起钢丝绳打滑；(4)在立井和倾角大于30°以上的斜井，提升机安全制动时，全部机械的减速度在下放重载时不得小于1.5m/s 2;在上提重载时不得大于5m/s 2。

井筒倾角小于30°时，下放重载时安全制动减速度不得小于0.75m/s 2，上提重载时安全制动减速度不得大于自然减速度（由井筒倾角计算得出）。

为什么同一个安全制动力矩，在《煤矿安全规程》中对上提重载和下放重载规定了不同的安全制动减速度限值呢?静阻力矩和制动力矩的方向是否一致(5)安全制动必须能自动、迅速和可靠地实现，制动器的空动时间(由安全制动开始动作起至闸瓦刚刚接触到制动轮上的一段无效时间)气压块闸不得超过0.5s ，液压块闸不得超过0.6s ，盘式闸制动器不得超过0.3s 。

为什么规定制动力矩的大小呢？若制动力矩过小，产生的减速度太小，使本来立即停车能防止的事故，由于停车时间太长而造成事故；若制动力矩太大，产生的制动减速度过大，就会出现过大的动负荷，这对提升系统很不利，会影响机械的使用寿命。

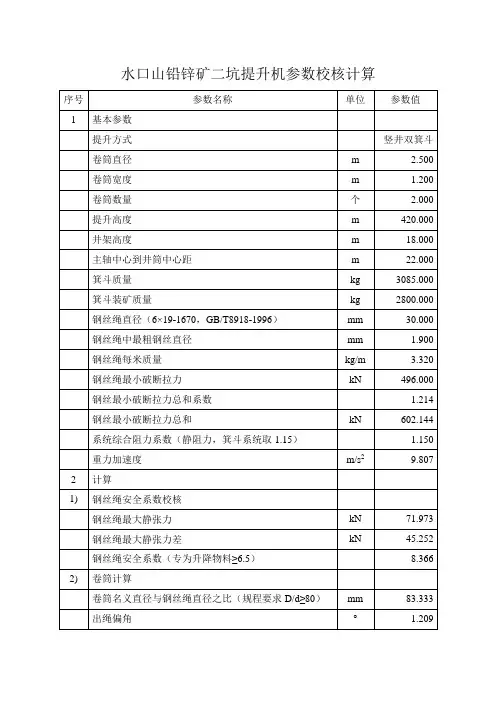

官庄河煤业副斜井提升绞车能力核算说明书一、设备参数：1.提升机型号： 2JK-3×1.52.卷筒直径： 3 m3.卷筒宽度： 1.5m4.钢丝绳直径： 6×19＋FC（36mm）5. 卷筒数量： 2个6. 减速器型号 ZKL37. 减速比 31.58. 最大静张力： 135kN9. 最大静张力差： 90kN10. 提升长度： 525m11.提升斜角 21度12. 钢丝绳重： 4.78Kg/m×525=2510kg≈25.1 kN13. 大件重： 185 kN14. 平板车重： 15 kN15.电机 YTS400L3-10 功率400KW 电压660V 转速594r/min二、牵引力校核：实际载荷校核计算对于斜井 F= G·sinθ+G钢·sinθ+0.015 G·cosθ+0.175 G钢cosθG钢—钢丝绳总重： 25.1 kNG—最大件重（含平板车）： 185+15=200 kNθ—提升倾角： 21°F—实际静张力差： kN所以 F=200×sin21°+25.1× sin21°+0.015×200cos21°+0.175×25.1 cos21°=87.6kN5.2JK-3×1.5矿井提升机最大静张力差为90 kN，满足使用。

三、制动力矩校核计算：安全系数na≥3.25 闸瓦摩擦系数μ=0.35 制动头数量n=16 摩擦中心直径Dm=3270mm制动器最大正压力 N=（F×D×na）/（n×μ×Dm）=（87.6×3000×3.25）/（16×0.35×3270）≈46.6 kN50kN正压力的制动器可满足使用。

选用50kN正压力的制动器。

四、电机校核1.电机转速计算n= 60Vi/Dπ式中n—电机转速 r/minV—最大提升速度3.11m/si—减速器传动比 31.5D—卷筒直径3 mn= 60×3.11×31.5/3π≈624r/min靠标准选用594 r/min转速可以，此时提升速度为2.96m/s。

第六章主立井单绳缠绕式提升设备的选型计算一、提升容器的选择1．确定合理的经济速度立井提升的合理经济速度为V j =√H式中V j —经济提升速度，m ／s ；H ——提升高度，m ；H=H s +H x +H zH x --卸载水平与井口高差，简称卸载高度，m ，箕斗：H x =18m 一25m ，罐笼H x =0；Hz ——装载水平与井下运输水平高差，简称装载高度，m ，箕斗：H z =18m~25m ，罐笼H z =0; H s —井筒深度，m 。

2．估算一次提升循环时刻(按五时期速度图估算)式中T j --依据经济提升速度估算的一次提升循环时刻，s ；a —提升加速度，m ／s 2，在以下范围内选取：罐笼提升时，≤／s 2，箕斗提升时，≤／s 2；u —容器爬行时期附加时刻，箕斗提升可取10s ，罐笼提升可取5s ；θ—休止时刻。

3、计算一次合理的经济提升量式中rn j --一次合理的经济提升量，t ；A n —矿井年产量，t ／a ；C —提升不均衡系数，关于主井提升设备：有井底煤仓时，1．1～1．15，无井底煤仓时，1．2； a f ——提升能力富裕系数，主井提升设备对第一水平应留有1．2的富裕系数；b r ——提升设备年工作日数，一般取b r =300d ；t ——提升设备日工作小时数，一般取t=14h 。

依据计算出的一次合理的提升量m j 取之相近的标准容器，并列表记录其技术规格。

4．确定实际一次提升循环时刻T ′x 及完成年产量An 的最大提升速度V ′m 。

（1） 依据所选出的型号，计算一次提升循环所需要的时刻为（2） 计算提升机所需的提升速度二、提升钢丝绳的选择计算中选定标准容器之后，那么可按下边的公式计算钢丝绳每米质量m-----一次提升货载质量，kgM z ——提升容器自身质量，kg ；m p —提升钢丝绳每米质量，kg ／m ；g —重力加速度，m ／s 2；H c —钢丝绳最大悬垂长度，m ，H s --井筒深度，m ；H z —装载高度，m ，罐笼提升，Hz=0，箕斗提升，Hz=18m 一25m ；H j ——井架高度，井架高度在尚未精确确定时，可按下面数值选取：罐笼提升，15m 一25m ；箕斗提升，30m ～35m 。
