柴油发电机组的培训材料第一部分：基础知识一、柴油发电机组的定义和工作原理二、柴油发电机组的分类根据用途和功能不同，柴油发电机组可以分为紧急电源发电机组、备用电源发电机组和主电源发电机组。
三、柴油发电机组的结构与组成1.柴油机：主要由发动机本体、曲轴机构、气缸机构、供油系统、冷却系统、起动系统等组成。
2.发电机：主要由定子、转子、定转子之间的绝缘层、接线端子、外壳和水扇等部分组成。
3.调速系统：主要由调速阀、速度控制器、调速电机等组成，用于维持柴油机在额定转速范围内运行稳定。
4.冷却系统：用于保持柴油机工作温度适宜，通常由散热器、泵、风扇等组件组成。
5.排烟系统：用于排出柴油机工作产生的废气，主要由排气管、消声器等构成。
6.控制系统：主要由仪表、控制器、传感器、保护装置等组成，用于对柴油发电机组进行监控和保护。
第二部分：操作指南一、柴油发电机组的日常操作1.确保发电机组处于合适的通风条件下，避免发热设备太近。
2.检查柴油油箱是否有足够的燃油，并定期清洗油箱过滤器。
3.检查发电机组各部分的油液、冷却液和润滑液是否充足，必要时进行添加和更换。
4.定期检查柴油机的进气、排气和供油系统，确保其正常运行。
5.启动发电机组前，检查电气部分是否正常，包括电缆、接线端子等。
6.启动发电机组时，先将其调至空载状态，再逐渐提高负荷，避免过载。
7.关闭发电机组时，应逐渐减小负荷并等待冷却后再停机。
二、柴油发电机组的故障处理1.发电机运行不正常时，先检查燃油供应是否正常，燃油滤清器是否堵塞，燃油管路是否泄漏。
2.柴油机无法启动时，检查起动系统是否正常，电池电量是否充足，喷油器是否工作。
3.发动机噪音过大时，检查排气系统是否堵塞，气缸垫片是否老化。
4.柴油发电机组无法正常输出电压时，检查发电机的定子和转子是否有电气故障。
第三部分：安全注意事项一、柴油发电机组的安全操作1.在操作柴油发电机组时，要穿戴好劳动防护用品，如头盔、耳塞、护目镜、防护手套等。

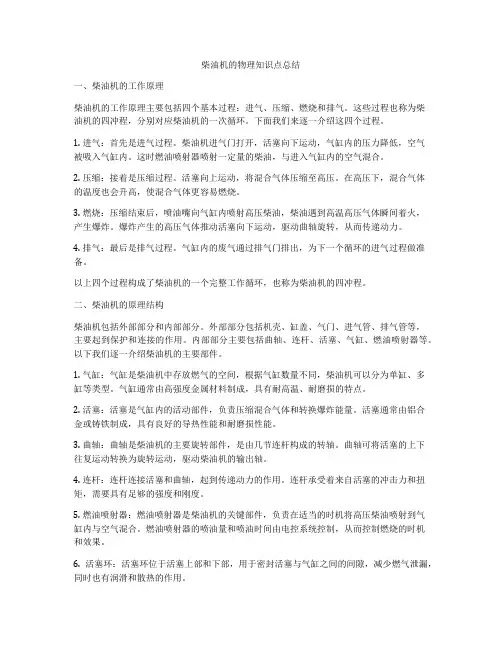

柴油机的物理知识点总结一、柴油机的工作原理柴油机的工作原理主要包括四个基本过程：进气、压缩、燃烧和排气。
这些过程也称为柴油机的四冲程，分别对应柴油机的一次循环。
下面我们来逐一介绍这四个过程。
1. 进气：首先是进气过程。
柴油机进气门打开，活塞向下运动，气缸内的压力降低，空气被吸入气缸内。
这时燃油喷射器喷射一定量的柴油，与进入气缸内的空气混合。
2. 压缩：接着是压缩过程。
活塞向上运动，将混合气体压缩至高压。
在高压下，混合气体的温度也会升高，使混合气体更容易燃烧。
3. 燃烧：压缩结束后，喷油嘴向气缸内喷射高压柴油，柴油遇到高温高压气体瞬间着火，产生爆炸。
爆炸产生的高压气体推动活塞向下运动，驱动曲轴旋转，从而传递动力。
4. 排气：最后是排气过程。
气缸内的废气通过排气门排出，为下一个循环的进气过程做准备。
以上四个过程构成了柴油机的一个完整工作循环，也称为柴油机的四冲程。
二、柴油机的原理结构柴油机包括外部部分和内部部分。
外部部分包括机壳、缸盖、气门、进气管、排气管等，主要起到保护和连接的作用。
内部部分主要包括曲轴、连杆、活塞、气缸、燃油喷射器等。
以下我们逐一介绍柴油机的主要部件。
1. 气缸：气缸是柴油机中存放燃气的空间，根据气缸数量不同，柴油机可以分为单缸、多缸等类型。
气缸通常由高强度金属材料制成，具有耐高温、耐磨损的特点。
2. 活塞：活塞是气缸内的活动部件，负责压缩混合气体和转换爆炸能量。
活塞通常由铝合金或铸铁制成，具有良好的导热性能和耐磨损性能。
3. 曲轴：曲轴是柴油机的主要旋转部件，是由几节连杆构成的转轴。
曲轴可将活塞的上下往复运动转换为旋转运动，驱动柴油机的输出轴。
4. 连杆：连杆连接活塞和曲轴，起到传递动力的作用。
连杆承受着来自活塞的冲击力和扭矩，需要具有足够的强度和刚度。
5. 燃油喷射器：燃油喷射器是柴油机的关键部件，负责在适当的时机将高压柴油喷射到气缸内与空气混合。
燃油喷射器的喷油量和喷油时间由电控系统控制，从而控制燃烧的时机和效果。
什么是柴油机：以柴油为燃料，利用空气在气缸内被压缩产生的高温高压，使喷入气缸的柴油自燃，并且膨胀作功的内燃机。
常用术语•上止点：活塞顶部离曲轴旋转中心最远的位置。
•下止点：活塞顶部离曲轴旋转中心最近的位置。
•活塞行程：活塞由一个止点到另一个止点所移动的距离，常用S表示，S=2R。
•气缸的工作容积：在一个气缸里活塞从上止点到下止点所扫过的容积。
•燃烧室：活塞处于上止点时，活塞顶面与气缸盖底面和气缸套壁所围成的空间。
•燃烧室容积：活塞处于上止点时，活塞顶部以上的空间叫做燃烧室容积。
•气缸总容积：活塞处于下止点时，活塞顶部以上的全部空间，也就是气缸的工作容积与燃烧室容积之和。
活塞位于下止点时，活塞顶部与气缸盖之间的容积称为气缸总容积。
一般用Va表示。
显而易见，气缸总容积就是气缸工作容积和燃烧室容积之和，即：Va＝Vc＋Vh• 压缩比：气缸的总容积与燃烧室容积的比值。
压缩比是发动机中一个非常重要的概念，压缩比表示了气体的压缩程度。
它是气体压缩前的容积与气体压缩后的容积之比值，即气缸总容积与燃烧室容积之比称为压缩比。
一般用ε表示。
式中：Va －气缸总容积；Vh －气缸工作容积；Vc －燃烧室容积。
• 排量：指发动机全部气缸工作容积的总和。
所有气缸工作容积的总和称为内燃机排量，记作VL 。
式中：Vh－气缸工作容积；i －气缸数目。
排放：发动机排出废气中有害物质的含量指标。
目前主要限制一氧化碳（CO）、各种碳氢化合物（HC）、氮氧化合物（NOx）、以及除水以外的任何液体或固体微粒。
噪音：对人的健康造成不良影响及对学习、工作和休息等正常活动发生干扰的声音。
额定功率（标定转速）：发动机长期稳定运转时所能发出的最大功率。
额定转速：发动机发出额定功率时的转速。
怠速：发动机飞轮不对外输出功率时，所能维持的最低稳定转速。
工况：发动机负荷、转速的大小。
升功率：单位发动机排量所能发出的最大功率。
燃油消耗率：发动机每发出1kw.h的功，所消耗的燃油量。

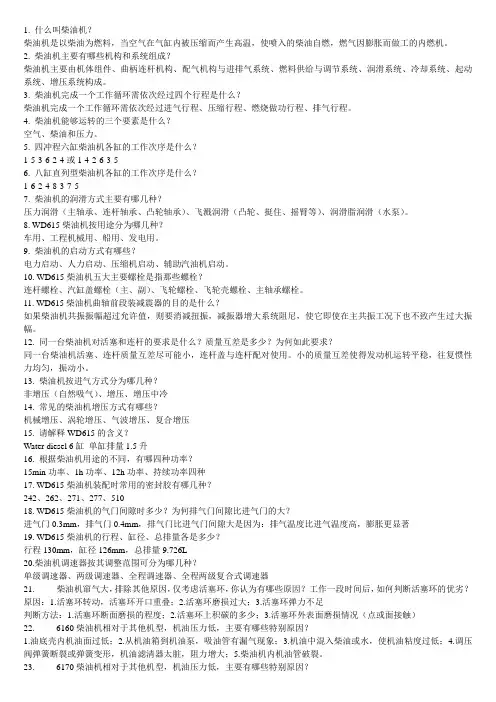

1. 什么叫柴油机？柴油机是以柴油为燃料，当空气在气缸内被压缩而产生高温，使喷入的柴油自燃，燃气因膨胀而做工的内燃机。
2. 柴油机主要有哪些机构和系统组成？柴油机主要由机体组件、曲柄连杆机构、配气机构与进排气系统、燃料供给与调节系统、润滑系统、冷却系统、起动系统、增压系统构成。
3. 柴油机完成一个工作循环需依次经过四个行程是什么？柴油机完成一个工作循环需依次经过进气行程、压缩行程、燃烧做功行程、排气行程。
4. 柴油机能够运转的三个要素是什么？空气、柴油和压力。
5. 四冲程六缸柴油机各缸的工作次序是什么？1-5-3-6-2-4或1-4-2-6-3-56. 八缸直列型柴油机各缸的工作次序是什么？1-6-2-4-8-3-7-57. 柴油机的润滑方式主要有哪几种？压力润滑（主轴承、连杆轴承、凸轮轴承）、飞溅润滑（凸轮、挺住、摇臂等）、润滑脂润滑（水泵）。
8. WD615柴油机按用途分为哪几种？车用、工程机械用、船用、发电用。
9. 柴油机的启动方式有哪些？电力启动、人力启动、压缩机启动、辅助汽油机启动。
10. WD615柴油机五大主要螺栓是指那些螺栓？连杆螺栓、汽缸盖螺栓（主、副）、飞轮螺栓、飞轮壳螺栓、主轴承螺栓。
11. WD615柴油机曲轴前段装减震器的目的是什么？如果柴油机共振振幅超过允许值，则要消减扭振，减振器增大系统阻尼，使它即使在主共振工况下也不致产生过大振幅。
12. 同一台柴油机对活塞和连杆的要求是什么？质量互差是多少？为何如此要求？同一台柴油机活塞、连杆质量互差尽可能小，连杆盖与连杆配对使用。
小的质量互差使得发动机运转平稳，往复惯性力均匀，振动小。
13. 柴油机按进气方式分为哪几种？非增压（自然吸气）、增压、增压中冷14. 常见的柴油机增压方式有哪些？机械增压、涡轮增压、气波增压、复合增压15. 请解释WD615的含义？Water diesel 6缸单缸排量1.5升16. 根据柴油机用途的不同，有哪四种功率？15min功率、1h功率、12h功率、持续功率四种17. WD615柴油机装配时常用的密封胶有哪几种？242、262、271、277、51018. WD615柴油机的气门间隙时多少？为何排气门间隙比进气门的大？进气门0.3mm，排气门0.4mm，排气门比进气门间隙大是因为：排气温度比进气温度高，膨胀更显著19. WD615柴油机的行程、缸径、总排量各是多少？行程130mm，缸径126mm，总排量9.726L20.柴油机调速器按其调整范围可分为哪几种？单级调速器、两级调速器、全程调速器、全程两级复合式调速器21. 柴油机窜气大，排除其他原因，仅考虑活塞环，你认为有哪些原因？工作一段时间后，如何判断活塞环的优劣？原因：1.活塞环转动，活塞环开口重叠；2.活塞环磨损过大；3.活塞环弹力不足判断方法：1.活塞环断面磨损的程度；2.活塞环上积碳的多少；3.活塞环外表面磨损情况（点或面接触）22. 6160柴油机相对于其他机型，机油压力低，主要有哪些特别原因？1.油底壳内机油面过低；2.从机油箱到机油泵，吸油管有漏气现象；3.机油中混入柴油或水，使机油粘度过低；4.调压阀弹簧断裂或弹簧变形，机油滤清器太脏，阻力增大；5.柴油机内机油管破裂。
第一章柴油机的基本知识第一节柴油机的基本结构一、柴油机的基本工作原理柴油机是一种压缩发火的往复式内燃机。
它的基本工作原理是使燃油直接在发动机的气缸中燃烧，将燃油的化学能转变成热能，从而生成高温高压的燃气，因燃气膨胀，推动活塞运动，通过曲柄连杆对外做功，将热能转变为机械能。
柴油机中燃油的化学能要经过燃烧才能转变成热能。
要燃烧就必须有空气。
为此，在喷入燃油之前必须先使空气进入气缸。
但光有空气和燃油若无点火源（热源）还是不能燃烧。
柴油机是压缩发火的，为此，要将从大气中吸入柴油机气缸内的室温空气，先依靠活塞上行压缩，使之达到足够高的温度和压力。
此时再将燃油以雾化状态喷入，即可在高温高压的空气中自然。
燃油燃烧后放出大量的热能，使燃气的压力、温度急剧增高，在气缸内膨胀，推动活塞作功。
膨胀终了时，气体失去了作功能力，变成废气，排出气缸，以便新气再次进入。
综上所述，柴油机每作一次功，必须经过进气、压缩、燃烧、膨胀和排气五个过程才能实行，进行了这五个过程就完成了一个工作循环。
然后不断重复进行这些过程，使柴油机持续工作。
二、柴油机的基本结构柴油机的基本结构如图l-1所示，柴油机要按前述工作原理工作，必须包括以下部件、系统和装置。
（一）固定部件主要由气缸盖1、气缸套3、机体10、机座8、主轴承9等构成柴油机本体和运动件的支承，并和有关运动部件配合构成柴油机的工作空间。
（二）运动部件主要由活塞2、活塞销4、连杆5、连杆螺栓6、曲轴7等组成。
它们与固定部件配合完成空气压缩及热能到机械能的转换。
（三）配气系统它包括进气系统和排气系统。
进气系统主要由空气滤清器、进气管件、气缸盖内的进气道、进气阀16、气阀弹簧20、摇臂15、顶杆13、凸轮轴11和凸轮轴传动机构等所组成，用来在规定的时间内向气缸内充入足够的新鲜空气。
排气系统主要由排气阀19、气阀弹簧20、摇臂15、顶杆13、凸轮轴11和传动机构以及排气管、排气消音器等组成。
用来在规定时间内将气缸内作功后的废气排入大气。
柴油机知识重点1、什么是柴油机：以柴油为燃料，利用空气在气缸内被压缩产生的高温高压，使喷入气缸的柴油自燃，并且膨胀作功的内燃机。
2、柴油机的工作过程？就是按照一定的规律，不断地将柴油和空气送入气缸，柴油在气缸着火燃烧，放出热能，高温高压的燃气推动着活塞做功，将热能转化为机械能。
3、上止点：活塞顶部离曲轴旋转中心最远的位置。
4、下止点：活塞顶部离曲轴旋转中心最近的位置。
5、活塞行程：活塞由一个止点到另一个止点所移动的距离，常用S表示，S=2R。
6、气缸的工作容积：在一个气缸里活塞从上止点到下止点所扫过的容积。
Vh = л/4 D2 S×10-6 ( L )式中：D－气缸直径mm；S－活塞行程mm。
7、压缩比：气缸的总容积与燃烧室容积的比值8、排量：指发动机全部气缸工作容积的总和。
9、排放：发动机排出废气中有害物质的含量指标10、四冲程柴油机的一个工作循环。
进气冲程：活塞由上止点向下止点移动，进气门打开，排起门关闭。
压缩冲程:活塞由下死点向上死点移动，进、排气门全部关闭做功冲程：活塞由上止点向下止点移动，进、排气门全部关闭排气冲程：活塞由下死点向上死点移动，进气门关闭，排起门打开。
11四冲程柴油机完成一个工作循环凸轮轴需要转一周，（360º）。
12、完成一个工作循环曲轴需要转两周（720º）的柴油机叫做四冲程柴油机完成一个工作循环曲轴需要转一周（360º）的柴油机叫做二冲程柴油机。
（一个工作循环也经过进气、压缩、作功、排气四个过程）13、机体组件（固定件）包括：机体、气缸盖、曲轴箱（机座、框架）、油底壳、气缸套、气缸垫等。
机体组件的作用：这些零件构成了柴油机的骨架，所有运动件和辅助系统都支承在它上面。
14、曲柄连杆机构是内燃机主要运动件：活塞连杆组和曲轴飞轮组。
活塞连杆组：活塞、活塞销、活塞环、连杆、连杆螺栓等。
曲轴飞轮组：曲轴、飞轮曲柄连杆机构的作用是：A、将作用在活塞上的燃气压力转变成扭矩，通过曲轴输送出去。
柴油机知识点总结一、柴油机的基本原理柴油机是一种内燃机，利用柴油作为燃料，通过压缩空气使柴油自燃来产生动力。
其工作原理主要包括进气、压缩、喷油、燃烧和排气等步骤。
1. 进气：气缸活塞向下运动，使气缸容积增大，在此时进气门打开，使空气进入气缸中。
2. 压缩：气缸活塞向上运动，使得进入气缸中的空气被压缩，温度和压力随之升高。
3. 喷油：在压缩阶段，喷油泵将高压柴油喷射到气缸中，形成细小的柴油雾滴。
4. 燃烧：柴油雾滴在高压和高温的条件下，迅速燃烧，产生大量热能，推动活塞向下运动。
5. 排气：活塞运动到底死点时，排气门打开，排出燃烧后的废气。
二、柴油机的分类根据燃料供给方式、气缸排列方式和冷却方式等不同，柴油机主要可以分为以下几类：1. 柴油机根据燃料供给方式可分为常凸轴燃油喷射机、共轨式直喷柴油机等。
2. 根据气缸排列方式，可以分为直列式、V型柴油机等。
3. 根据冷却方式，可以分为水冷式和空冷式柴油机。
另外，根据用途的不同，柴油机还可以分为工业柴油机、船用柴油机和汽车柴油机等。
三、柴油机的结构和工作原理1. 柴油机的结构柴油机主要由气缸、活塞、进气系统、喷油系统、燃烧室、排气系统、曲轴连杆机构和冷却系统等部件组成。
2. 进气系统进气系统的主要作用是将外界空气引入气缸内进行压缩。
其主要部件包括进气管、进气门、进气歧管、增压器等。
3. 喷油系统喷油系统主要由高压油泵、喷油器和喷油管路等部件组成，其作用是对柴油进行高压喷射。
4. 燃烧室燃烧室是喷油器喷射柴油并燃烧产生动力的地方，其结构和燃烧室形式会影响到柴油发动机燃烧工作的效率和性能。
5. 排气系统排气系统主要由排气管、排气门、涡轮增压器等部件组成，其作用是将燃烧后的废气排出气缸。
6. 曲轴连杆机构曲轴连杆机构将气缸活塞的来回直线运动转换成曲轴的旋转运动，最终驱动车辆或机械设备。
7. 冷却系统冷却系统通过流体循环将柴油发动机产生的热量散发出去，以维持发动机正常工作温度。
柴油机基础知识第一章柴油机基础知识第一节柴油机概述内燃机是一种复杂的能量转换机器。
随着技术水平的不断提高，各种类型内燃机的构造及其布置也就各有差异。
往复活塞式内燃机的基本构造，都由下列二个机构和五个系统所组成。
以柴油作燃料,当空气在气缸内受压缩而产生高温，使喷入的柴油自然，燃气膨胀而作功的内燃机，称为柴油机。
我国现生产柴油机的功率覆盖面为2.2—47280KW，柴油机的气缸直径65—900mm，转速5.6—4400r/min。
特点：易于起动、操作维护方便、结构紧凑、体积小、重量轻、便于运输安装、经济性好、使用范围广，是较理想的动力机械，广泛用作发电、船舶、排灌、汽车、拖拉机和工程机械等动力。
第二节柴油机分类按照工作循环分类：二冲程柴油机和四冲程柴油机；按照气缸数量分类：单缸柴油机和多缸柴油机；按照汽缸排列方式分类：立式、卧式、直列式、斜置式、V形、X形、W形、对置汽缸、对置活塞等；按照冷却方式分类：水冷柴油机和风冷柴油机；按照进气方式分类：自然吸气式和增压式；增压式可分为：低增压、中增压、高增压和超高增压等；按照曲轴转速分类：高速机、中速机、低速机；按照用途分类：固定式、移动式；第三节柴油机工作原理按照一定规律，不断地将柴油和空气送入气缸，柴油在气缸内着火燃烧，放出热能，高温高压的燃气推动活塞作功，将热能转化成机械能。
四冲程柴油机的正常运转通过以下四个工作过程来完成;进气过程: 活塞由上止点移动到下止点，即曲轴的曲柄内0°转到180°(活塞位于第一冲程上止点时，曲轴的曲柄位置定为0°)。
在这个冲程中，进气门打开，新鲜空气被吸入气缸。
压缩过程: 活塞由下止点移动到上止点，即曲柄由180°转到360°。
在这个冲程中，气缸内的气体被压缩;燃烧膨胀过程（工作过程）: 活塞再由上止点移动到下止点，即曲柄由360°转到540°。
在这个冲程中燃气膨胀做功，所以又称为工作冲程或做功冲程。
排气过程: 活塞再由下止点移动到上止点，即曲柄由540°转到720°。
在这个冲程中排气门打开，燃烧后的废气经排气门排出气缸.柴油机术语上止点：活塞离曲轴中心线最大距离时的位置；下止点：活塞离曲轴中心线最小距离时的位置；活塞行程：活塞运行在上、下两个止点间的距离；活塞行程等于两倍的曲柄半径长度，即S=2R。
曲柄半径:曲轴旋转中心到曲柄销中心的距离;活塞平均速度：Cm=sn/30(米/秒)；Cm--活塞平均速度S —活塞行程n—转速燃烧室容积Vc：活塞位于上止点位置时，活塞顶上面的空间叫燃烧室，这个空间容积叫燃烧室容积；气缸工作容积Vh：活塞从上止点移动到下止点，所扫过的空间容积；Vh=（∏.D2/4）.S.106（升）；D单位为mm.气缸总容积Va：活塞位于下止点位置时，气缸内的容积；Va=Vc+Vh压缩比：活塞从下止点移动到上止点时，气体在汽缸内被压缩的程度，即气缸总容积与燃烧室容积的比值；一般柴油机压缩比为12—20；总排量：多缸柴油机所有气缸工作容积之和；指示功Wi:表示气缸内的气体完成一个工作循环时对活塞所作的功。
平均指示压力pmi:表示在每个工作循环中，单位气缸工作容积所作的指示功Wi，单位为Pa或(N/m2)。
指示功率Pi:表示单位时间内所作的指示功，单位为kW。
指示燃油消耗率gei:指示燃油消耗率[单位为g/(kW·h)]表示单位指示功的耗油量，以指示功率每千瓦小时的耗油量表示。
有效功率PS:从内燃机输出轴上所获得的功率，称为有效功率(单位为kW)。
机械效率ηm:有效功率和指示功率之比称为机械效率。
输出扭矩Tiq:内燃机的有效功率，通常是从内燃机输出轴上测得的输出扭矩和转速中计算出来的。
内燃机输出轴的扭转力矩称为输出扭矩Tiq，简称为扭矩，单位为N·m，可由专用的水力或电力测功器测出。
取所测某工况下的转距和转速，应用下列公式计算该工况下的内燃机有效功率Ps(单位为kW)：Ps=n·Tiq/9550式中n——内燃机输出轴转速，单位为r/min 平均有效压力pme:在评价内燃机有效指标时，常用平均有效压力pme，它是折合到单位气缸工作容积的比参数，其物理概念与平均指示压力pmi值相对应。
平均有效压力的定义为单位气缸工作容积所发出的有效功。
有效燃油消耗率ge:单位有效功的耗油量称为有效燃油消耗率，通常以每千瓦小时所消耗的燃料重量来表示，共单位为g／(kW.h)。
15分钟功率：在标准环境条件下，内燃机连续运行15分钟的最大有效功率；1小时功率：在标准环境条件下，内燃机连续运转l 小时的最大有效功率；12小时功率：在标难环境条件下，内燃机连续运行12小时的最大有效功率；持续功率：在标准环境[大气压力0.1MPa，环境温度298K(陆用内燃机)、318K(船用内燃机)]条件下内燃机以标定转速允许长期连续运行的最大有效功率。
15分钟功率是对车用内燃机而言，如汽车、摩托车和摩托艇等在超车或追击时以最高速度行驶，在15分钟内允许以满负荷运行。
在正常行驶过程中，按内燃机标定功率运转。
对车用内燃机，通常以1小时功率为标定功率，15分钟功率作为最大功率，相应的转速为标定转速和最大转速。
汽车经常处在低于标定功率下行驶，因此车用内燃机的标定功率可以标得高一些，以充分发挥内燃机的工作能力。
船用主机、工程机械和机车通常以持续功率为标定功率，1小时功率为最大功率。
船舶在航行时对内燃机的耐久性和可靠性要求很高，使用功率不能标定得太高。
使用功率的标定是一项复杂的工作。
使用功率标定得越高，使用寿命越短。
目前产品使用功率的标定是根据用户的要求和产品的性能，由生产厂标定。
负荷特性：保持柴油机转速不变，其性能参数随负荷变化的规律；对于用做恒转速的从动机动力时，如发电用柴油机，负荷特性具有重要的使用价值。
速度特性：保持供油量不变的情况下，柴油机的性能参数转速变化的关系；供油量保持最大时的速度特性称为全负荷速度特性，又叫做外特性；选择车用和工程机械用柴油机时，着重考虑外特性。
调速特性：将调速手柄固定在某一位置不动，由调速器自动控制喷油泵齿条的移动，使负荷由零逐渐变到最大，此时柴油机扭矩和功率等参数与转速的变化关系；一般将调速手柄固定在最大功率位置。
螺旋桨特性：Ne=An3Me=Bn2式中，比例系数A、B取决于螺旋桨结构、船的航速和水的密度等因素；当发动机按螺旋桨特性工作时，超速3﹪，功率就增加10﹪。
柴油机构造柴油机主要由以下构造与系统组成：机体组件：包括机体、曲轴箱、气缸套、气缸盖等；曲柄连杆机构：包括活塞、活塞环、活塞销、连杆、曲轴和飞轮等；配气机构与进、排气系统：包括进、排气门组件、推秆、挺柱、凸轮轴、正时齿轮、进、排气管、空滤器等；燃料供给与调节系统：包括喷油泵、喷油器、输油泵、柴滤器、调速器等；润滑系统：包括机油泵、机油滤清器、压力调节阀、润滑油道等；冷却系统：包括水泵、冷却水腔、风扇、散热水箱、机油散热器、空气冷却器、节温器及管路；起动系统：包括气启动、电启动；气启动由气马达或分配盘组成，电启动由启动电机、继电器、电瓶、启动按钮及连线组成；增压系统：包括增压器、空气中冷器；第二章主要固定件第一节机体机体的功用与结构：机体是柴油机的主体骨架，它的内、外部安装着柴油机的各种零部件。
机体由气缸盖、气缸体—曲轴箱、油底壳等零部件所组成，它的作用是作为内燃机各机构各系统的装配骨架和分别作为曲柄连构机构、配气机构、冷却和润滑等系统的组成部分。
气缸体的内部有气缸，气缸中有作往复运动的活塞，其顶部有气缸盖，三者密封成燃烧室，燃油就在燃烧室内燃烧，使气体膨胀而推动活塞。
活塞通过连杆与曲轴相连，组成曲柄连杆机构。
曲柄连杆机构的功能是将活塞的往复运动转化为曲轴的旋转运动而实现热能转化为机械能。
根据用途不同,潍柴发动机机体结构主要分为:1、半隧道式(龙门式),X6170、226B系列柴油机采用该结构；2、机座式，6160系列柴油机采用该结构；3、框架式，WD615、618柴油机采用该结构；WD615气缸体：根据用途不同可分为：车用、船用、发电用、工程用气缸体等。
车用：采用欧II气缸体（612600010373B）或在此基础上变型；带WEVB排气门制动机体（612600010815）；船用、发电用、部分客车：612600010988欧II气缸体；工程用：可分为左后取力机体（612600010649）、中后取力机体（612600010952）、右后取力机体（612600010669）、工程机械机体（61500010373B）；根据排放标准不同可分为：基本型、欧I （61560010096）、欧II气缸体（612600010373B）、欧I 后取力气缸体（612600010306）；欧I与欧II气缸体主要从以下几方面区分：1、机油冷却器安装位置；2、欧II气缸盖进水孔数量少两个；3、欧II机体取消机体与框架之间的套管；4、增加机体进水口密封胶圈（∮58*3）、机体与水泵通气孔密封胶圈（∮11.3*2.4）。
齿轮室61560010094B改为612600010932；612600010516改为612600010958；第二节气缸套气缸套与气缸盖、活塞共同构成燃烧室。
根据气缸套结构可分为干式和湿式两种；干式缸套壁后较薄，一般在1.5—3.5mm之间，主要用于缸径小于140mm 的柴油机；潍柴生产的WD615、618发动机采用该缸套，缸壁厚度为2mm，缸径126mm。
底孔尺寸∮130H6（+0.025）mm，缸套外径∮130（-0.028+0.010）mm；缸心距150mm。
现用缸套61500010344与缸套61500010319区别在于缸套凸台直径大2mm，（从134.50加大136.50mm）,其它机型为湿式缸套。
气缸套磨损可分为三类：磨料磨损、熔着磨损、腐蚀磨损；磨料磨损主要由以下几方面造成，1、进气不干净；2、装配时不清洁；3、燃烧不良造成积炭；熔着磨损主要是气缸内壁与活塞环受高温或是润滑不良；腐蚀磨损主要是燃油中含有硫分，以及燃烧的生成物，对缸壁形成酸性类腐蚀，脱离的微粒，又成为磨料磨损，因此腐蚀磨损危害性最大。
