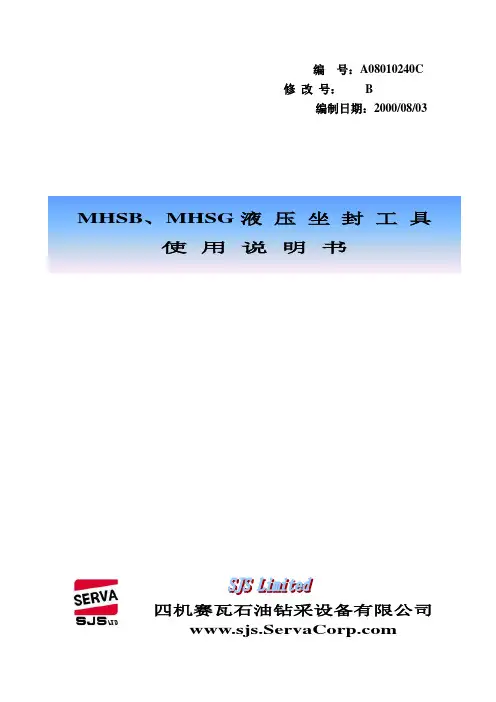

编号：A08010240C修改号： B编制日期：2000/08/03MHSB、MHSG液压坐封工具使用说明书四机赛瓦石油钻采设备有限公司MHSB、MHSG型液压坐封工具中美合资四机塞瓦公司生产的MHSB和MHSG型液压坐封工具具有上下活塞平衡的特点，从而避免了桥塞、水泥承留器或封隔器的提前坐封。
该工具是通过液压传动的原理实现坐封的。
具有坐封平稳、易于维护和使用寿命长等特点。
主要参数液压坐封工具的技术参数：a)工具承受液体最大压力：6000PSI（42Mpa）;b)最高工作温度：275°F（135°C）;c)最大液体牵引力：75,000#（34020Kg）;d)最大机械拉力：78,000#（35380Kg）;e)最大工具外径：3.875”（98.43mm）;f)工具上端接2 7/8”-8RD EUE.油管扣;g)MHSB液压座封工具下端接BACKER #20配套接头。
MHSG液压座封工具下端接GO或GEARHART类型配套接头。
上提拉力与打压配合表上提管柱拉力 (LBS)液体压力 (PSI)最大剪切力 (LBS) 04600 (32.2 Mpa)60,000 10,0003820 (26.7 Mpa)60,00020,0003050 (21.4 Mpa)60,00030,0002290 (16.0 Mpa)60,00040,0001525 (10.7 Mpa)60,000操作方法将液压坐封工具连同水泥承留器或桥塞随油管一起缓慢下入井中（25根/小时），至预定坐封深度后，投入钢球(不可泵送，由其自由下落)。
待钢球座在T型阀上后，首先打压1,500psi以上，等待几分钟。
然后根据液体压力并结合上表，缓慢提拉管柱，直到释放环被拉断，管柱内压力骤然下降。
表明工具已经座封。
此时即可停止打压并将液压坐封工具取出。
（注意：观察压力变化值以及按照上表所列有关数据值进行作业）MHSB 型 液 压 坐 封 工 具066-0020-001MHSB 型序号数量零件号名称11066-0020-051上接头21066-0020-052T 型阀31066-0020-053活塞堵套41066-0020-054上套筒51066-0020-055中间接头61066-0020-056下套筒71066-0020-057下接头81066-0020-058拉伸套91066-0020-059十字头连杆接头101066-0020-060十字头连杆推杆111066-0020-061十字头连杆护套121066-0020-062十字头连杆131066-0020-063上压缩杆141066-0020-064上活塞151066-0020-065下活塞162066-0020-066剪切销钉171054-5602-100内六角螺钉182066-0020-068剪切销钉192000-P569-231O 型密封圈203000-P569-223O 型密封圈214000-P569-333O 型密封圈221000-P569-320O 型密封圈231000-P569-214O 型密封圈241066-0020-150钢球2510-08-615六角螺栓件16、18、19、20、21、22、23总成号修理包0066-0020-050*件25（钢制销钉）仅在装配时使用；*在每次拆卸工具后，必须更换新的修理包。
北阿项目下完井管柱及坐封操作规程一、准备工作1.基础数据准备：1)准确丈量入井油管及工具长度，记录各工具内外径及其他参数。
2)根据设计和油管及工具长度，制作详细的完井管柱和结构示意图。
3)查找测录井资料，确定设计坐封位置附件套管接箍深度，封隔器尽量坐封在套管中部。
4)实际入井管柱每个气举阀深度与设计相差不超过5米。
5)完井油管相关参数，如：内外径、磅级、钢级、抗拉强度等。
2.设备和工具检查：1)所有油管入井前必须过规，冲洗内壁，检查丝扣。
2)完井工具上井前需在库房进行功能测试和密封测试，要求除封隔器以外的所有工具和管线需试压5000psi/30mins。
3)井口吊装工具及吊装带处于良好工况。
4)内防喷工具、变换接头及管线剪刀等小工具放置钻台明显位置，随时可取可用。
5)硫化氢工程师检测各硫化氢探头及报警器，确保处于良好工况。
二、作业操作规程：1.吊装各完井工具，连接套管队液压钳和扭矩仪，清理钻台，做好下钻准备。
2.按设计管柱顺序下钻，入井油管及工具上扣完后，再次用绳索吊起通径规再次检验（3-1/2”油管使用Φ72.8⨯1000mm，3-1/2”油管使用Φ89.3⨯1000mm通径）。
3.下完管柱后，完井工程师和井口工程师配合连接油管悬挂器和穿越化学注入管线及安全阀控制管线。
4.确定油管悬挂器顶丝全部完全退出以后，连接联顶接，坐油管悬挂器，确定悬挂器完全坐入油管头以后，顶好悬挂器顶丝。
5.连接井口三通和泵车，并对泵车及管线试压5000psi/30mins。
6.安装钢丝设备，并对钢丝BOP和放喷管试压5000psi/30mins。
7.下钢丝带3-1/2“油管刮刀通径，确保油管畅通无阻后，起出钢丝工具。
8.下钢丝带平衡单流阀，坐入坐落短接。
9.按照设计要求逐级打压坐封封隔器和剪切伸缩短接销钉。
10.坐封完后，油管稳压3000psi,环空打压2500psi对封隔器坐封及密封效果试压。
11.起出钢丝带平衡单流阀，释放钢丝人员和设备。
贝克桥塞坐封工具使用手册仪器编号：H43702,H43720,H43721 使用手册版本号：4180原手册发布日期2004年8月12号目录第1部分简介 (1)1.1 说明 (1)1.2 本坐封工具的优点 (2)1.3 检修 (2)1.4 无线电静默 (3)1.5 在极限温度中运行 (3)1.6 必须的附件 (3)1.7 燃烧产物 (4)第2部分 5号工具使用说明 (5)2.1 5号工具点火电极安装 (5)2.2 点火触针位置检查 (6)2.3 5号工具组装 (8)2.4 5号工具使用步骤 (11)2.5 5号工具泄压程序 (13)2.6 5号工具拆卸程序 (15)第3部分 10号工具使用说明 (22)3.1 10号工具点火电极安装 (22)3.2 点火触针位置检查 (23)3.3 10号工具组装 (24)3.4 10号工具使用步骤 (26)3.5 10号工具泄压程序 (30)3.6 10号工具拆卸程序 (32)第4部分 20号坐封工具说明 (38)4.1 20号工具点火电极安装 (38)4.2 点火触针位置检查 (39)4.3 20号工具组装 (40)4.4 20号工具使用步骤 (42)4.5 20号工具泄压程序 (45)4.6 20号工具拆卸程序 (47)第1部分简介1.1 说明E-4桥塞坐封工具（简称WLPSA）的坐封原理是，利用燃烧室产生的气体来提供逐渐增大的压力，再靠这个逐渐增大的力让坐封工具的各个部件能够运转起来，从而让桥塞、承托式采油封隔器、水泥封隔或者其他工具能够坐封成功。
工具工作时需要的压力是由燃烧一个缓凝药饼来获得的，这种药饼的产品序列号为H43766，序列号为H43764的也可。
详细的药饼和点火器介绍参见第4190号技术资料。
坐封的压力通过O型圈被密封在坐封工具内的一个适当区域内。
在使用工具前，要确保O型圈被正确的安装，在用后要将O型圈取出。
在用完E-4桥塞坐封工具后我们需要将其拆卸，在拆卸前要先泄掉工具内的压力。
永久式封隔器完井作业程序注：本操作规程内所涉及的工具仅指目前我们所使用的贝克和哈里伯顿工具。
主要有BAKER SB-3(718)、SAB-3(9Cr1Mo)、SABL-3(9Cr1Mo) 以及HALLIBURTON的THT（718）、MHR(9Cr1Mo)等封隔器，虽是不同厂家，不同型号产品，但其工作原理基本相同，操作方法基本相同，维护和检查方法也基本相同。
1.主要工具组成：井下安全阀、流动短节、伸缩器、锚定密封总成、封隔器、磨洗延伸筒、专用接头、球座接头。
2.室内准备：2.1 工具初检查2.1.1 根据设计，从仓库提取工具，送至车间做室内检查。
2.1.2 逐一丈量所有工具内径、外径、长度、连接扣型以及材料编号。
2.1.3 将伸缩器上所有销钉逐一拆卸下来，丈量销钉长度、直径并确定销钉材质，查找手册并确定其剪切值。
2.1.4 将球座接头销钉逐一拆卸下来，丈量销钉长度、直径并确定销钉材质，查找手册确定其剪切值。
2.1.5 将球座座芯取出，丈量座芯内内径、外径、长度以及球直径，并确定球材质（若要进行酸化，一定使用钢球）。
检查座芯O环有无损伤，若损坏则更换O环。
2.1.6 检查封隔器胶筒有无损伤，并确定封隔器启动销钉、卡瓦销钉等都齐全。
2.1.7 检查井下安全阀毛细管SWAGELOC接头等是否齐全。
2.2 连接2.2.1 从上到下将锚定式密封总成+封隔器+磨洗延伸筒+变扣短节连接成串。
注：a.锚定式密封总成与封隔器为反扣连接，连接时应左旋上扣。
b.目前，贝克和哈里伯顿的718材质的封隔器都没有配合的锚定密封总成及磨洗延伸筒。
2.2.2 从上至下依次连接上流动短节+井下安全阀+下流动短节。
注：上流动短节与下流动短节均为相同产品，只是连接位置不同而取不同的名字。
2.3 试压2.3.1 将伸缩器置于拉压机上，中部用支撑架支撑，根据产品手册规定的试压值进行试压。
注：施压时，伸缩器会自动伸长，此时应随时调整支撑架位置，防止工具过度弯曲。
封口机的操作规程封口机是一种常用的包装设备，用于封口各种产品的包装袋或密封容器。
为了保证安全和有效地操作封口机，以下是一份封口机操作规程供参考：一、安全操作规程：1.操作人员必须熟悉封口机的结构、性能和操作规程，具备相关的安全知识和技能。
2.在操作封口机之前，应先检查机器是否正常工作，各个部位是否完好，有无松动、损坏或其他异常情况。
3.操作人员必须佩戴相关防护用品，如手套和护目镜等，确保人身安全。
4.在维护、检修或拆卸封口机时，必须切断电源，并在相关部位设置明显的安全标识，防止误操作。
二、操作步骤：1.打开封口机的电源开关，将封口机预热至工作温度并保持稳定。
2.将待封口的包装袋或密封容器放置在适当位置，并根据需要调整封口机的调整装置，使其适应袋子的大小和形状。
3.根据包装袋或容器的性质选择适当的封口温度和时间，并将其设置在封口机的控制面板上。
4.将包装袋或容器放置在封口机的封口位置，按下封口机的启动按钮，封口机将开始工作。
5.注意观察封口机的操作，确保封口过程中袋子或容器的位置稳定，封口质量合格。
6.当封口完成时，封口机会自动停止工作，此时应注意及时将封好的包装袋或容器取出。
三、常见故障处理：1.封口不牢固：可能是由于封口温度不足或封口时间过短，可根据需要进行调整。
2.封口位置不准确：根据袋子或容器的大小和形状，调整封口机的调整装置使其适应，确保位置准确。
3.封口机异常运行：可能是由于设备故障或操作不当引起的，应切断电源并进行检修。
四、设备维护：1.封口机的常规维护工作包括定期清洁设备，保持设备表面清洁，并及时清理封口机的压条和导向框。
2.封口机的电气部分需要定期检查，并进行相关保养工作，如紧固电线、清理电器元件等。
3.封口机的传动部件需要定期添加润滑油，确保设备的正常运转。

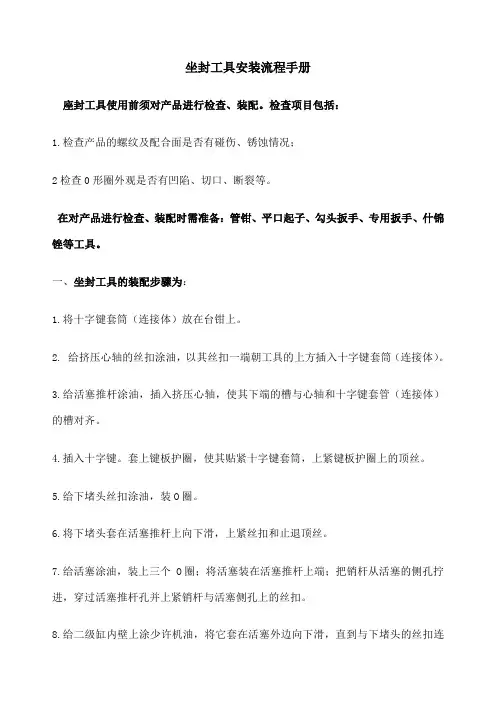

坐封工具安装流程手册座封工具使用前须对产品进行检查、装配。
检查项目包括：1.检查产品的螺纹及配合面是否有碰伤、锈蚀情况；2检查0形圈外观是否有凹陷、切口、断裂等。
在对产品进行检查、装配时需准备：管钳、平口起子、勾头扳手、专用扳手、什锦锉等工具。
一、坐封工具的装配步骤为：1.将十字键套筒（连接体）放在台钳上。
2. 给挤压心轴的丝扣涂油，以其丝扣一端朝工具的上方插入十字键套筒（连接体）。
3.给活塞推杆涂油，插入挤压心轴，使其下端的槽与心轴和十字键套管（连接体）的槽对齐。
4.插入十字键。
套上键板护圈，使其贴紧十字键套筒，上紧键板护圈上的顶丝。
5.给下堵头丝扣涂油，装O圈。
6.将下堵头套在活塞推杆上向下滑，上紧丝扣和止退顶丝。
7.给活塞涂油，装上三个 O圈；将活塞装在活塞推杆上端；把销杆从活塞的侧孔拧进，穿过活塞推杆孔并上紧销杆与活塞侧孔上的丝扣。
8.给二级缸内壁上涂少许机油，将它套在活塞外边向下滑，直到与下堵头的丝扣连接并上紧。
9.给中间接头涂油，装上四个O圈；将中间接头中心孔孔大的一端朝向二级缸，上到二级缸上，拧紧丝扣；中心孔小的一端必须朝外（即小孔向油）。
至此，桥塞工具的下半部分已装配完毕，先放在一边。
10.给增压室下端丝扣涂油，装上 O圈，然后，给泄压接头涂油，装上O圈，让增压室、泄压接头、和一级缸安装在一起。
最后，使增压室朝下倒立于地上。
11.给浮动活塞涂油，装上三个 O圈。
从一级缸推入，用木棒或铝管把它桶到底与增压室相挨。
12.往一级缸里倒进干净机油，要使油面到一级缸上端面的距离准确。
13.将装好的下半部分倒置，中接头朝下接到一级缸上，将丝扣上到接头与活塞筒的缝小于一英寸以后，就可以将整个桥塞工具平放于小仪器架上，用勾头板手和管钳将丝扣上紧。
14.上紧后，由于机油的压力，活塞可能会稍向下移。
从而使十字键套筒（连接体）与下堵头之间离缝。
此缝不能大于3/8＂（9.5毫米）。
如果大于3/8＂，则必须重新组装，并检查是否装机油太多；15.擦净增压室上边泄压阀的凹槽和放气孔，将 0圈涂油后放到凹槽底台阶上。
坐封工具安装流程手册
座封工具使用前须对产品进行检查、装配。
检查项目包括：
1.检查产品的螺纹及配合面是否有碰伤、锈蚀情况；
2检查0形圈外观是否有凹陷、切口、断裂等。
在对产品进行检查、装配时需准备：管钳、平口起子、勾头扳手、专用扳手、什锦锉等工具。
一、坐封工具的装配步骤为：
1.将十字键套筒（连接体）放在台钳上。
2. 给挤压心轴的丝扣涂油，以其丝扣一端朝工具的上方插入十字键套筒（连接体）。
3.给活塞推杆涂油，插入挤压心轴，使其下端的槽与心轴和十字键套管（连接体）的槽对齐。
4.插入十字键。
套上键板护圈，使其贴紧十字键套筒，上紧键板护圈上的顶丝。
5.给下堵头丝扣涂油，装O圈。
6.将下堵头套在活塞推杆上向下滑，上紧丝扣和止退顶丝。
7.给活塞涂油，装上三个 O圈；将活塞装在活塞推杆上端；把销杆从活塞的侧孔拧进，穿过活塞推杆孔并上紧销杆与活塞侧孔上的丝扣。
8.给二级缸内壁上涂少许机油，将它套在活塞外边向下滑，直到与下堵头的丝扣连
接并上紧。
9.给中间接头涂油，装上四个O圈；将中间接头中心孔孔大的一端朝向二级缸，上到二级缸上，拧紧丝扣；中心孔小的一端必须朝外（即小孔向油）。
至此，桥塞工具的下半部分已装配完毕，先放在一边。
10.给增压室下端丝扣涂油，装上 O圈，然后，给泄压接头涂油，装上O圈，让增压室、泄压接头、和一级缸安装在一起。
最后，使增压室朝下倒立于地上。
11.给浮动活塞涂油，装上三个 O圈。
从一级缸推入，用木棒或铝管把它桶到底与增压室相挨。
12.往一级缸里倒进干净机油，要使油面到一级缸上端面的距离准确。
13.将装好的下半部分倒置，中接头朝下接到一级缸上，将丝扣上到接头与活塞筒的缝小于一英寸以后，就可以将整个桥塞工具平放于小仪器架上，用勾头板手和管钳将丝扣上紧。
14.上紧后，由于机油的压力，活塞可能会稍向下移。
从而使十字键套筒（连接体）与下堵头之间离缝。
此缝不能大于3/8＂（9.5毫米）。
如果大于3/8＂，则必须重新组装，并检查是否装机油太多；
15.擦净增压室上边泄压阀的凹槽和放气孔，将 0圈涂油后放到凹槽底台阶上。
将阀座涂油后放人凹槽，压住O圈；
16.将 O圈涂油后装到泄压阀芯上的O圈槽内。
将阀芯的丝扣一端从护圈的下面拧
进去；
17.把带阀芯的护圈拧进凹槽。
注意：这里的丝扣是反扣。
用专用工具上紧，压紧阀座；
18.用内六方扳手上紧阀芯，这里是正扣。
此时泄压阀装配完毕。
19.将铜电极插进绝缘套。
使其肩部留在套里。
装入弹簧，顶住铜电极。
20.把它们一起从点火头外壳下端装入，使铜电极的肩部朝向点火头的下方。
21.把击针装入绝缘套，使针尖朝点火头下方。
中心座拧进点火头，用挡环扳手拧紧，压紧绝缘体。
22.用摇表检查触针与点火头外壳间的绝缘，若在200欧以上，则合格。
如果小于200欧，则应拆开检查，重新配装。
23.将引燃药仓涂油，装上 O圈。
拧上压帽，用搬手上紧。
24.把二级桥塞火药从引燃药仓的另一端放进去，压入档圈以防止掉出。
25.将引燃药仓小头一端拧到点火头下端，上紧（注意：这里是反扣）。
26.用数字万用表200欧姆挡，测量点火头上端的击针与外壳之间的电阻。
阻值应在40欧姆左右，此值主要是发火管的电阴值。
如太小，说明有短路；过大或不通，则说明接触不好，均需拆开检查或重装；若阻值正常，点火头就算装配好了。
桥塞工具的拆卸与保养方法是：
1.拆卸桥塞工具之前，必须先泄压。
决不允许不泄压就拆卸桥塞工具。
泄压时，先将桥塞工具平放于小仪器架上，使泄压孔朝斜下方，操作者在工具的另一侧。
用内六方搬手反时针旋转泄压阀芯。
如果卸不动，可先用两脚扳手顺时针将护圈卸动半圈，再反时针卸阀芯。
直到带臭味的气体从泄压孔排出为止。
2.如果泄压阀部件发生故障、无法泄压时，可以先找到增压室靠近点火头2英寸处的一个小孔，使小孔朝向地面。
用管钳卸点火头。
当点火头卸出1-1/4英寸时，增压室里的高压气体将会从小孔泄出。
注意：卸时点火头朝向的一侧不能站人。
同样，也可以利用一级缸靠近增压室一端2英寸处的小孔来泄压。
3.用管钳和勾头扳手卸下点火头。
夹上台钳上，卸出反扣的引燃药仓。
取出发火管空壳。
检查击针与外壳的绝缘和上下触点的通断。
若均良好，则击针不需每次都拆下保养。
4.拆下泄压阀的三个部件。
取下 O圈,O圈必须每次更换。
部件必须及时清洗、涂油、保养好后待用。
5.卸下增压室和泄压接头，清洗火药渣去掉下端的两个O圈，擦干水分后涂油保养，重点保养的部位是泄压凹槽，上端内丝扣和扣里边的O圈密封内表面，下端外扣和O圈槽。
6.从中间接头上卸下一级缸，用木棍或铝管把浮动活塞顶出来。
清洗保养活缸内壁，丝扣和浮动活塞。
更换浮动活塞O圈。
7.卸掉中间接头，用油盆接住下活塞筒中的机油。
清洗中间接头，保养丝扣，更换O圈。
9.卸掉二级缸。
从活塞上卸下杆销，取下活塞。
清洗保养二级缸和活塞，更换活塞上的O圈。
10.将十字键套筒（连接体）夹在台钳上。
卸下下堵头顶丝，退出下堵头，清洗保养下堵头时，必须注意其中心孔里的 O圈要更换，O槽要清洗涂油，内丝扣和外扣O 圈槽等处也必须细心保养因为这里是接触井液的地方。
11.卸下键板护圈顶丝，退下护圈，取出十字键。
从挤压心轴抽出活塞推杆。
再从十字键套筒中取出挤压心轴。
12.从十字键套筒（连接体）上卸下挤压套筒。
从台钳上取下十字键套筒。
13.将张力心轴夹在台钳上，用手钳子将断了的半截断脱螺栓（或释簇环）从张力心轴的下端反时针拧出。
此时，拆卸即全部完毕。
14.拆开的各分离部件，除有泥浆的用水洗外，一般均用柴油清洗然后擦净，涂以机油。
O圈要拆下，但不要装新的。
将各部件组装起来，丝扣不上紧，上架待用。
15.保养时要注意检查各部件有无变形和裂痕；检查泄压孔、排油孔是否畅通；要注意检查O槽，O圈密封面，活塞筒内表面，活塞推杆外表面和下堵头内孔表面等外有无划伤，腐蚀等现象。
发现问题必须及时维修或更换。
1、其它注意事项
1.桥塞坐封作业需使用三级火药。
必需严格遵守有关火工器材的使用、运输、贮存等方面的安全规定和操作规程。
2.下桥塞作业前，必须明确桥塞型号、规格和套管内径，从操作手册表格中查出是否配套。
如果井下套管与所下桥塞使用范围不配套，则应停止作业。
3.不论新井、老井，不论套管新旧，下桥塞前必须用清井器通井。
通井规环必须大于桥塞最大外径。
不允许用报废规环通井。
4.桥塞O圈是配套使用一次。
每次作业后必须强制更换。
5.泄压阀的部件，因承受高温和泄压气流的冲击，又易受燃后火药渣的腐蚀，故而每次保养时都必须认真检查。
发现损坏必须立即更换，。
