231136 北交《高电压与绝缘技术》在线作业一 15秋答案解析

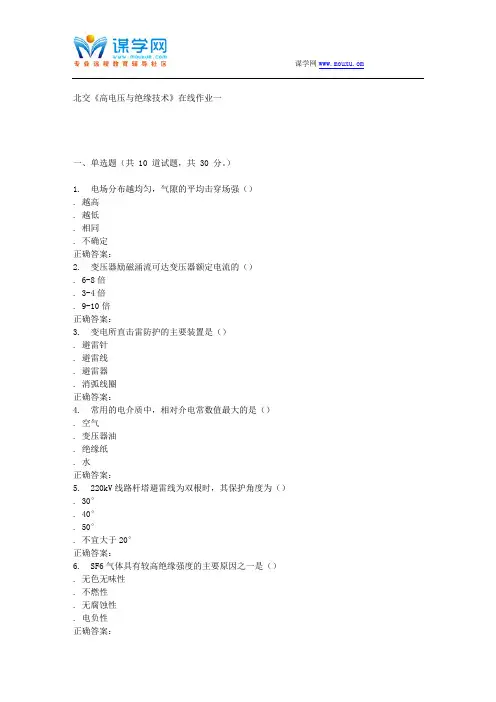

北交《高电压与绝缘技术》在线作业一一、单选题（共 10 道试题，共 30 分。

）1. 电场分布越均匀，气隙的平均击穿场强（）. 越高. 越低. 相同. 不确定正确答案：2. 变压器励磁涌流可达变压器额定电流的（）. 6-8倍. 3-4倍. 9-10倍正确答案：3. 变电所直击雷防护的主要装置是（）. 避雷针. 避雷线. 避雷器. 消弧线圈正确答案：4. 常用的电介质中，相对介电常数值最大的是（）. 空气. 变压器油. 绝缘纸. 水正确答案：5. 220kV线路杆塔避雷线为双根时，其保护角度为（）. 30°. 40°. 50°. 不宜大于20°正确答案：6. SF6气体具有较高绝缘强度的主要原因之一是（）. 无色无味性. 不燃性. 无腐蚀性. 电负性正确答案：7. 不均匀的绝缘试品，如果绝缘严重受潮，则吸收比K将（）. 远大于1. 远小于1. 约等于1. 不易确定正确答案：8. 电介质在受潮或受污染后，其相对介电常数将（）. 变大. 变小. 不变. 不确定正确答案：9. 不对称短路引起的非故障相电压升高属于（）. 操作过电压. 工频过电压. 谐振过电压. 大气过电压正确答案：10. 电晕放电是一种（）. 自持放电. 非自持放电. 电弧放电. 均匀场中放电正确答案：北交《高电压与绝缘技术》在线作业一二、多选题（共 10 道试题，共 40 分。

）1. 下面那些属于憎水性介质（）. 石蜡. 聚四氟乙烯. 硅有机物. 玻璃正确答案：2. 变压器内部固体绝缘的老化形式有（）. 电老化. 热老化. 风老化. 磁老化正确答案：3. 传输线路的波阻抗与（）有关。

. 线路长度. 线路单位长度的电感. 线路单位长度的电容正确答案：4. 电介质的极化形式包括（）. 电子式极化. 离子式极化. 偶极子极化. 夹层极化正确答案：5. 按照气体分子得到能量形式的不同，气体分子可分为（）游离形式. 碰撞游离. 光游离. 热游离. 物理游离正确答案：6. 表示一条输电线路的耐雷性能和所采用的防雷措施的效果，通常采用的指标有（）. 雷暴日. 耐雷水平. 雷暴小时数. 雷击跳闸率正确答案：7. 变压器油的老化现象包括（）. 黏度增大. 酸价增加. 灰分和水分增多. 产生沉淀物正确答案：8. 电介质按物理状态可分为（）. 气体绝缘. 液体绝缘. 固体绝缘. 组合绝缘正确答案：9. tgδ测量过程中可能受到两种干扰，是（）。

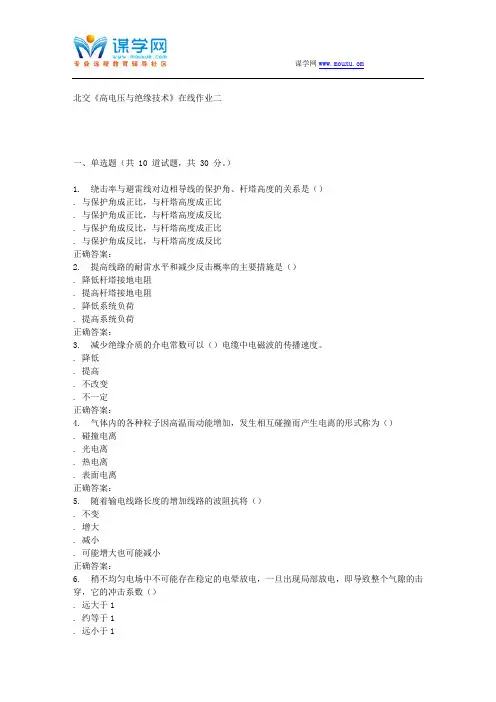

北交《高电压与绝缘技术》在线作业二一、单选题（共 10 道试题，共 30 分。

）1. 绕击率与避雷线对边相导线的保护角、杆塔高度的关系是（）. 与保护角成正比，与杆塔高度成正比. 与保护角成正比，与杆塔高度成反比. 与保护角成反比，与杆塔高度成正比. 与保护角成反比，与杆塔高度成反比正确答案：2. 提高线路的耐雷水平和减少反击概率的主要措施是（）. 降低杆塔接地电阻. 提高杆塔接地电阻. 降低系统负荷. 提高系统负荷正确答案：3. 减少绝缘介质的介电常数可以（）电缆中电磁波的传播速度。

. 降低. 提高. 不改变. 不一定正确答案：4. 气体内的各种粒子因高温而动能增加，发生相互碰撞而产生电离的形式称为（）. 碰撞电离. 光电离. 热电离. 表面电离正确答案：5. 随着输电线路长度的增加线路的波阻抗将（）. 不变. 增大. 减小. 可能增大也可能减小正确答案：6. 稍不均匀电场中不可能存在稳定的电晕放电，一旦出现局部放电，即导致整个气隙的击穿，它的冲击系数（）. 远大于1. 约等于1. 远小于1. 不确定正确答案：7. 流注理论未考虑（）的现象。

. 碰撞电离. 表面电离. 光电离. 电荷畸变电场正确答案：8. 下列各种极化形式中，极化所需时间最短的是（）. 电子式极化. 离子式极化. 偶极子极化. 夹层极化正确答案：9. 输电线路的波阻抗的大小与线路的长度（）. 成正比. 成反比. 无关. 不确定正确答案：10. 气体中产生带电粒子的最重要方式是（）. 光电离. 热电离. 碰撞电离. 电极表面电离正确答案：北交《高电压与绝缘技术》在线作业二二、多选题（共 10 道试题，共 40 分。

）1. 行波在理想无损线路上传播时，能量不会散失，但在实际线路中都是有损耗的，引起能量损耗的因素有（）. 导线电阻. 绝缘的泄漏电导与介质损耗. 极高频或陡波下的辐射损耗. 冲击电晕正确答案：2. 气体放电现象包括（）两种现象。

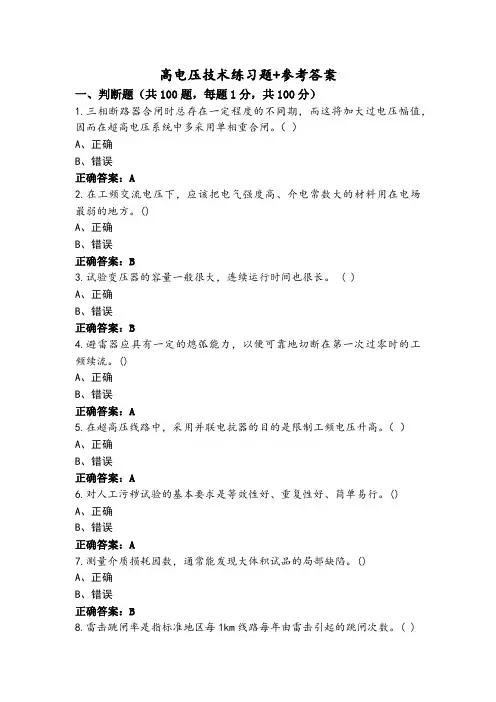

高电压技术练习题+参考答案一、判断题（共100题，每题1分，共100分）1.三相断路器合闸时总存在一定程度的不同期，而这将加大过电压幅值，因而在超高电压系统中多采用单相重合闸。

（）A、正确B、错误正确答案：A2.在工频交流电压下，应该把电气强度高、介电常数大的材料用在电场最弱的地方。

()A、正确B、错误正确答案：B3.试验变压器的容量一般很大，连续运行时间也很长。

( )A、正确B、错误正确答案：B4.避雷器应具有一定的熄弧能力，以便可靠地切断在第一次过零时的工频续流。

()A、正确B、错误正确答案：A5.在超高压线路中，采用并联电抗器的目的是限制工频电压升高。

（）A、正确B、错误正确答案：A6.对人工污秽试验的基本要求是等效性好、重复性好、简单易行。

()A、正确B、错误正确答案：A7.测量介质损耗因数，通常能发现大体积试品的局部缺陷。

()A、正确B、错误正确答案：B8.雷击跳闸率是指标准地区每1km线路每年由雷击引起的跳闸次数。

( )B、错误正确答案：B9.非直接接地系统中的变压器中性点，一般不装设设防雷保护。

()A、正确B、错误正确答案：A10.相色谱分析试验能有效发现某些突发性故障，例如匝间短路。

()A、正确B、错误正确答案：B11.在超高压线路中，并联电抗器的主要作用是升高工频过电压。

（）A、正确B、错误正确答案：B12.整体上看，极性电介质导电能力强于非极性电介质。

（）A、正确B、错误正确答案：A13.高压分压器按照分压元件可以分为电阻分压器、电容分压器、阻容分压器。

()A、正确B、错误正确答案：A14.接地电阻是指设备与接地装置之间连线的电阻。

()A、正确B、错误正确答案：B15.行波沿线路传播时，其波形和大小保持不变一直传播下去。

( )A、正确B、错误正确答案：B16.一个固体绝缘装置的实际耐压能力取决于固体介质的击穿电压。

( )A、正确正确答案：B17.35kV及以下线路，因其绝缘强度相对较弱，装设避雷线提高线路的可靠性的效果不大，一般不需全线架设避雷线。

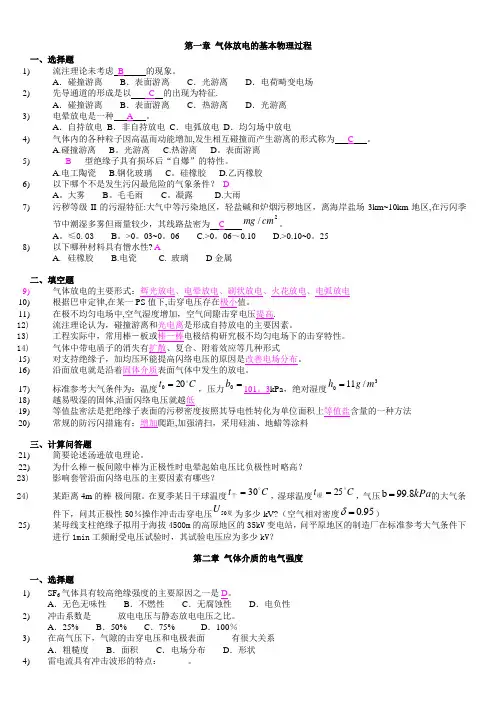

第一章 气体放电的基本物理过程一、选择题1) 流注理论未考虑 B 的现象。

A ．碰撞游离B ．表面游离C ．光游离D ．电荷畸变电场2) 先导通道的形成是以 C 的出现为特征.A ．碰撞游离B ．表面游离C ．热游离D ．光游离3) 电晕放电是一种 A 。

A ．自持放电B ．非自持放电C ．电弧放电D ．均匀场中放电4) 气体内的各种粒子因高温而动能增加,发生相互碰撞而产生游离的形式称为 C 。

A.碰撞游离 B 。

光游离 C.热游离 D 。

表面游离5) ___B___型绝缘子具有损坏后“自爆”的特性。

A.电工陶瓷B.钢化玻璃 C 。

硅橡胶 D.乙丙橡胶6) 以下哪个不是发生污闪最危险的气象条件？ DA 。

大雾B 。

毛毛雨C 。

凝露 D.大雨7) 污秽等级II 的污湿特征:大气中等污染地区，轻盐碱和炉烟污秽地区，离海岸盐场3km~10km 地区,在污闪季节中潮湿多雾但雨量较少，其线路盐密为 C 2/cm mg 。

A 。

≤0.03B 。

>0。

03~0。

06 C.>0。

06～0.10 D.>0.10~0。

25 8) 以下哪种材料具有憎水性? AA . 硅橡胶 B.电瓷 C. 玻璃 D 金属二、填空题9) 气体放电的主要形式：辉光放电、电晕放电、刷状放电、火花放电、电弧放电10) 根据巴申定律,在某一PS 值下,击穿电压存在极小值。

11) 在极不均匀电场中,空气湿度增加，空气间隙击穿电压提高.12) 流注理论认为，碰撞游离和光电离是形成自持放电的主要因素。

13) 工程实际中，常用棒－板或棒—棒电极结构研究极不均匀电场下的击穿特性。

14) 气体中带电质子的消失有扩散、复合、附着效应等几种形式15) 对支持绝缘子，加均压环能提高闪络电压的原因是改善电场分布。

16) 沿面放电就是沿着固体介质表面气体中发生的放电。

17)标准参考大气条件为：温度C t 200=，压力=0b 101。

3kPa ，绝对湿度30/11m g h = 18) 越易吸湿的固体,沿面闪络电压就越低19) 等值盐密法是把绝缘子表面的污秽密度按照其导电性转化为单位面积上等值盐含量的一种方法20) 常规的防污闪措施有：增加爬距,加强清扫，采用硅油、地蜡等涂料三、计算问答题21) 简要论述汤逊放电理论。

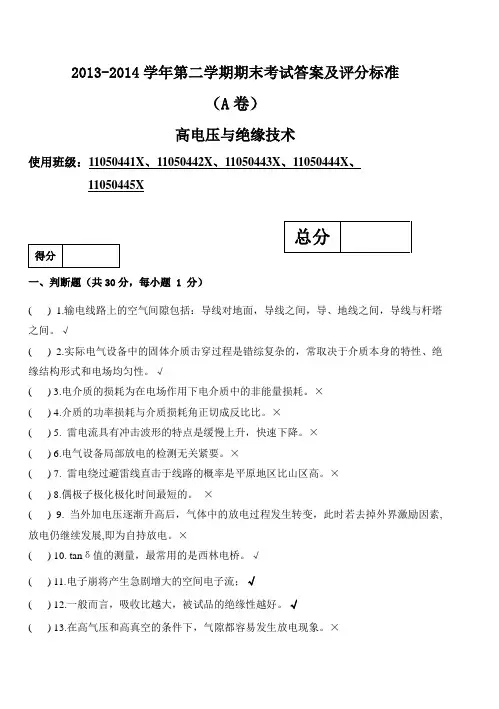

2013-2014学年第二学期期末考试答案及评分标准（A卷）高电压与绝缘技术使用班级：11050441X、11050442X、11050443X、11050444X、11050445X一、判断题（共30分，每小题 1 分）( ) 1.输电线路上的空气间隙包括：导线对地面，导线之间，导、地线之间，导线与杆塔之间。

√( ) 2.实际电气设备中的固体介质击穿过程是错综复杂的，常取决于介质本身的特性、绝缘结构形式和电场均匀性。

√( ) 3.电介质的损耗为在电场作用下电介质中的非能量损耗。

×( ) 4.介质的功率损耗与介质损耗角正切成反比比。

×( ) 5. 雷电流具有冲击波形的特点是缓慢上升，快速下降。

×( ) 6.电气设备局部放电的检测无关紧要。

×( ) 7. 雷电绕过避雷线直击于线路的概率是平原地区比山区高。

×( ) 8.偶极子极化极化时间最短的。

×( ) 9. 当外加电压逐渐升高后，气体中的放电过程发生转变，此时若去掉外界激励因素,放电仍继续发展,即为自持放电。

×( ) 10. tanδ值的测量，最常用的是西林电桥。

√( ) 11.电子崩将产生急剧增大的空间电子流；√( ) 12.一般而言，吸收比越大，被试品的绝缘性越好。

√( ) 13.在高气压和高真空的条件下，气隙都容易发生放电现象。

×( ) 14.对空气密度、湿度和海拔，校正方法是相同的。

×( ) 15.电场极不均匀的“棒-板”气隙，负极性击穿电压低于正极性击穿电压。

×( ) 16均匀电场的击穿特性符合巴申定律。

√( ) 17.雷电冲击电压下“棒－板” 电极，棒极为正极性的击穿电压比负极性时数值低得多。

√( ) 18.工频交流电压下“棒-棒”气隙的击穿电压要比“棒-板”气隙低一些。

×( ) 19.绝缘电阻和吸收比测量试验属于破坏性试验。

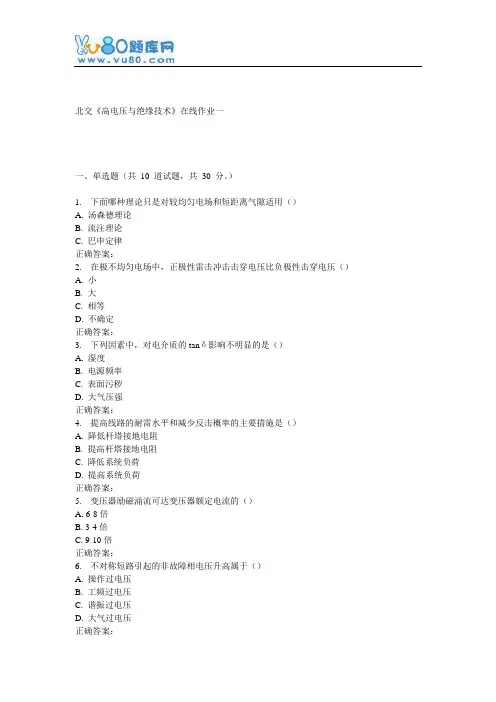

北交《高电压与绝缘技术》在线作业一一、单选题（共10 道试题，共30 分。

）1. 下面哪种理论只是对较均匀电场和短距离气隙适用（）A. 汤森德理论B. 流注理论C. 巴申定律正确答案：2. 在极不均匀电场中，正极性雷击冲击击穿电压比负极性击穿电压（）A. 小B. 大C. 相等D. 不确定正确答案：3. 下列因素中，对电介质的tanδ影响不明显的是（）A. 湿度B. 电源频率C. 表面污秽D. 大气压强正确答案：4. 提高线路的耐雷水平和减少反击概率的主要措施是（）A. 降低杆塔接地电阻B. 提高杆塔接地电阻C. 降低系统负荷D. 提高系统负荷正确答案：5. 变压器励磁涌流可达变压器额定电流的（）A. 6-8倍B. 3-4倍C. 9-10倍正确答案：6. 不对称短路引起的非故障相电压升高属于（）A. 操作过电压B. 工频过电压C. 谐振过电压D. 大气过电压正确答案：7. 电介质在受潮或受污染后，其相对介电常数将（）A. 变大B. 变小C. 不变D. 不确定正确答案：8. 流注理论未考虑（）的现象。

A. 碰撞电离B. 表面电离C. 光电离D. 电荷畸变电场正确答案：9. 不均匀的绝缘试品，如果绝缘严重受潮，则吸收比K将（）A. 远大于1B. 远小于1C. 约等于1D. 不易确定正确答案：10. 220kV线路杆塔避雷线为双根时，其保护角度为（）A. 30°B. 40°C. 50°D. 不宜大于20°正确答案：北交《高电压与绝缘技术》在线作业一二、多选题（共10 道试题，共40 分。

）1. 传输线路的波阻抗与（）有关。

A. 线路长度B. 线路单位长度的电感C. 线路单位长度的电容正确答案：2. 以下不属于操作过电压的是（）A. 工频电压升高B. 弧光接地过电压C. 变电所侵入波过电压D. 铁磁谐振过电压3. 对高压电气设备绝缘的要求是多方面的，要求具有良好的（）A. 电气性能B. 热性能C. 机械性能D. 其他物理－化学特性正确答案：4. 表示一条输电线路的耐雷性能和所采用的防雷措施的效果，通常采用的指标有（）A. 雷暴日B. 耐雷水平C. 雷暴小时数D. 雷击跳闸率正确答案：5. 局部放电的监测方法中，属于非电监测方法的是（）A. 噪声检测法B. 介质损耗法C. 光检测法D. 化学分析法正确答案：6. 冲击电晕对导线波过程产生的影响包括（）A. 导线波阻抗减小B. 波速减小C. 耦合系数增大D. 引起波是衰减与变形正确答案：7. 工频高压试验常用的调压供电装置有（）A. 自耦变压器B. 感应调压器C. 移卷调压器D. 电动-发电机组正确答案：8. 下面那些属于憎水性介质（）A. 石蜡B. 聚四氟乙烯C. 硅有机物D. 玻璃正确答案：9. 电介质的介电性能包括（）A. 极化B. 损耗C. 绝缘D. 绝缘强度正确答案：10. 在现代电力系统中实际采用的防污闪措施主要有（）B. 定期或不定期清扫C. 涂料D. 半导体釉绝缘子、新型合成绝缘子正确答案：北交《高电压与绝缘技术》在线作业一三、判断题（共10 道试题，共30 分。

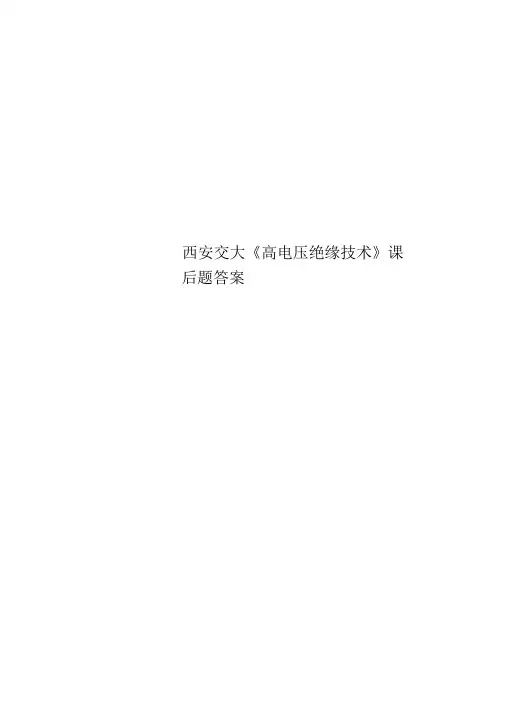

西安交大《高电压绝缘技术》课后题答案高电压绝缘技术课后答案第一章f ，其中内导体外直径为 100 mm ，外壳的内直径为 320 mm 其中R=160mm ， r=50mm 。

代入上式可得f=1.89<2，所以此时电场是稍不均匀的2. 离地高度10m 处悬挂单根直径3cm 导线，导线上施加有效值 63.5kV 工频交流电压,大场强。

若将该导线更换为水平布置的双分裂导线， 两导线总截面积保持与单根导线一致, 请重新计算导线表面最大场强。

r In其中 U=63.5kV ，d=10m ，r=1.5cm 。

代入上式可得： E max 5.858kV / cm 。

A 0.0106 0 0353对于二分裂导线，由课本 P9页可查得公式。

S 0.3所以EU (1「1 叮2 1 2 12 )s s 2 ，其中 H=10m, E max 5.450kV / cmmaxr“ I n(2 H)23. 总结常用调整电场强度的措施。

解：1） 、改变电极形状①增大电极曲率半径；②改善电极边缘；③使电极具有最佳外形;2） 、改善电极间电容分布①加屏蔽环；②增设中间电极；3）、利用其他措施调整电场①采用不同的电介质；②利用电阻压降；③利用外施电压强制电压分布;第二章1.计算同轴圆柱电极的不均匀系数解： d R rEavU "dEmaxUEmaxdR ' fr r ln E avln rdr/r请计算导线表面最 线间距离30cm ，解：1）：等效成圆柱一板电极：由课本P9页可查的公式为Emax0.9 22）由题意可知：2 r 1 2r ，可得：r 11.06cm 0.0106m ，两导线相邻 S=30cm=0.3m,1、解：由题意:2m e V e2eV，因此：v 2.75 10 6m / shv eV,v c hc,所以57.6 nm。

水蒸气的电离电位为12.7eV。

97.7nm可见光的波长范围在400-750nm，不在可见光的范围。

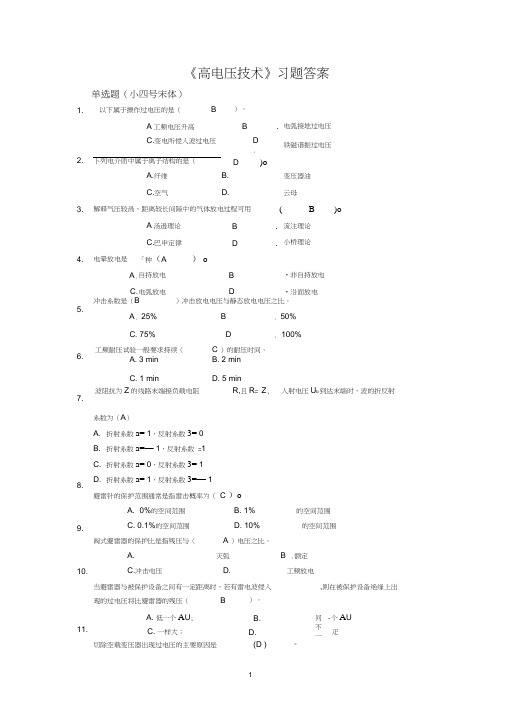

《高电压技术》习题答案单选题（小四号宋体）以下属于操作过电压的是（B）。

A 工频电压升高B . 电弧接地过电压C.变电所侵入波过电压 D.铁磁谐振过电压卜列电介质中属于离子结构的是（D )oA.纤维B. 变压器油C.空气D.云母解释气压较咼、距离较长间隙中的气体放电过程可用( B )oA 汤逊理论B . 流注理论C.巴申定律D. 小桥理论电晕放电是 「种（A） oA .自持放电 B•非自持放电C. 电弧放电 D•沿面放电 冲击系数是（B ）冲击放电电压与静态放电电压之比。

系数为（A ）A. 折射系数a= 1，反射系数3= 0B. 折射系数a=— 1，反射系数 =1C. 折射系数a= 0，反射系数3= 1D. 折射系数a= 1，反射系数3=— 1避雷针的保护范围通常是指雷击概率为（ C ）oA. 0%的空间范围B. 1% 的空间范围C. 0.1%的空间范围D. 10% 的空间范围阀式避雷器的保护比是指残压与（A ）电压之比。

A.灭弧B .额定C.冲击电压D.工频放电当避雷器与被保护设备之间有一定距离时，若有雷电波侵入 ,则在被保护设备绝缘上出现的过电压将比避雷器的残压（B）。

A. 低一个A U ;B. 冋 -个A UC. 一样大；D. 不一疋 切除空载变压器出现过电压的主要原因是(D )O1.2. 3. 4. 5.6.7.8.9.10.11.C. 75%D. 100%工频耐压试验一般要求持续（C ）的耐压时间。

A. 3 minB. 2 minC. 1 minD. 5 min波阻抗为Z 的线路末端接负载电阻R,且R = Z ,入射电压U b 到达末端时，波的折反射A . 25%B . 50%A.电弧重燃B.中性点不接地C.电容效应D.截流现象SF6气体具有较高绝缘强度的主要原因之一是（D ）。

A. 无色无味性 B .不燃性C.无腐蚀性D.电负性冲击系数是（B）冲击放电电压与静态放电电压之比。

A. 25%B . 50%D . （1.2 ±20%） pS直流电压作用下的击穿电压（ A ）工频交流电B. 低于 D.无关于D ）A.没有作用B.提咼不显者C.有时会降低 D.有显著的提高三台串接的工频试验变压器装置中，每台工频试验变压器的容量是不冋的，三台工频试验变压器的容量之比是（ B )A . 1 : 2 : 3B .3 : 2 : 1C. 2 : 1 : 3D .1 : 3 : 2工频耐压试验一般要求持续（A ) 的耐压时间。

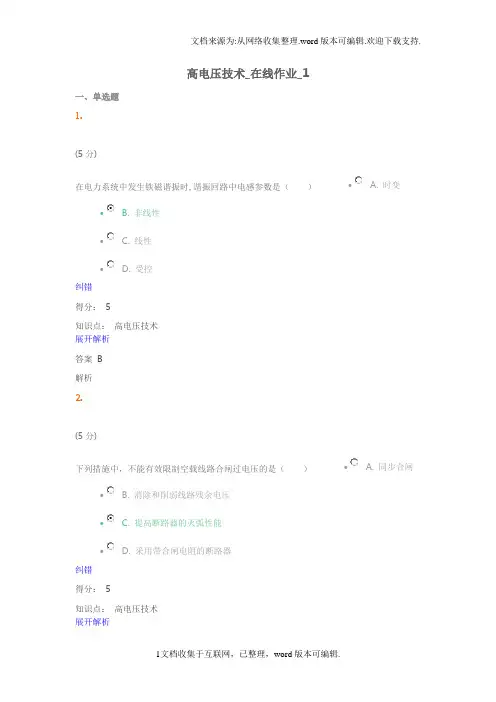

高电压技术_在线作业_1一、单选题 1.(5分)•A. 时变• B. 非线性 •C. 线性•D. 受控纠错 得分： 5知识点： 高电压技术 展开解析 答案 B 解析 2.(5分)•A. 同步合闸•B. 消除和削弱线路残余电压• C. 提高断路器的灭弧性能•D. 采用带合闸电阻的断路器纠错 得分： 5知识点： 高电压技术 展开解析在电力系统中发生铁磁谐振时,谐振回路中电感参数是（ ）下列措施中，不能有效限制空载线路合闸过电压的是（ ）解析 3.(5分)•A. 硅橡胶• B. 电瓷• C. 玻璃 •D. 金属纠错 得分： 5知识点： 高电压技术 展开解析 答案 A 解析 4.(5分)•A. 升高工频电压• B. 提高电源漏抗• C. 改善频率•D. 补偿线路对地电容纠错 得分： 5知识点： 高电压技术 展开解析以下哪种材料具有憎水性？（ ）在超高压线路中，并联电抗器的主要作用是（ ）解析 5.(5分)• A. 不变 • B. 增高 • C. 降低 •D. 不确定纠错 得分： 5知识点： 高电压技术 展开解析 答案 C 解析 6.(5分)• A. 碰撞电离 •B. 表面电离某气体间隙的击穿电压UF 与PS 的关系曲线如图1所示。

当时，U F 达最小值。

当时，击穿电压为U 0，若其它条件不变，仅将间隙距离增大到4/3倍，则其击穿电压与U 0相比，将（ ）。

气体内的各种粒子因高温而动能增加,发生相互碰撞而产生电离的形式称为（ ）• C. 光游电离•D. 热电离纠错 得分： 5知识点： 高电压技术 展开解析 答案 D 解析 7.(5分)•A. 非自持放电• B. 均匀场中放电• C. 电弧放电•D. 自持放电纠错 得分： 5知识点： 高电压技术 展开解析 答案 D 解析 8.(5分)•A. 操作过电压•B. 工频过电压电晕放电是一种（ ）下列不同类型的过电压中，不属于内过电压的是（ ）• C. 大气过电压 •D. 谐振过电压纠错 得分： 5知识点： 高电压技术 展开解析 答案 C 解析 9.(5分)•A. 波阻抗是前行波电压与前行波电流之比• B. 波阻抗的大小与线路的几何尺寸有关 • C. 线路越长，波阻抗越大•D. 对于电源来说波阻抗与电阻是等效的纠错 得分： 5知识点： 高电压技术 展开解析 答案 C 解析 10.(5分)•A. 1.5•B. 4下列表述中，对波阻抗描述不正确的是（ ）空载线路合闸的时候，可能产生的最大过电压为（ ）• C. 3 •D. 2纠错 得分： 5知识点： 高电压技术展开解析 答案 C 解析 11.(5分)•A. 弹性极化• B.极化时间长 • C. 有损耗 •D. 温度影响大纠错 得分： 5知识点： 高电压技术 展开解析答案 A 解析 12.(5分)•A. 采用多油断路器下列不属于偶极子极化特点的是（ ）以下几种方法中在抑制空载线路分闸过电压时相对最为有效的是（ ）•B. 采用六氟化硫断路器• C. 采用叫性点绝缘系统•D. 中性点经消弧线圈接地纠错 得分： 5知识点： 高电压技术 展开解析 答案 B 解析 13.(5分)•A. 畸变• B. 升高• C. 减弱 •D. 不变纠错 得分： 5知识点： 高电压技术 展开解析 答案 B 解析 14.(5分)•A. 电弧接地过电压若电源漏抗增大,将使空载长线路的末端工频电压（ ）以下属于操作过电压的是（ ）•B. 变电所侵入波过电压• C. 铁磁谐振过电压•D. 工频电压升高纠错 得分： 5知识点： 高电压技术 展开解析 答案 A 解析 15.(5分)•A. 不燃性• B. 无腐蚀性• C. 电负性 •D. 无色无味性纠错 得分： 5知识点： 高电压技术 展开解析 答案 C 解析 16.(5分)•A. 电子式极化SF6气体具有较高绝缘强度的主要原因之一是（ ）极化时间最短的是（ ）• B. 离子式极化 •C. 空间电荷极化•D. 偶极子极化纠错 得分： 5知识点： 高电压技术 展开解析 答案 A 解析 17.(5分)•A. 避雷针•B. 电阻 •C. 避雷器•D. 避雷线纠错 得分： 5知识点： 高电压技术 展开解析 答案 D 解析 18.(5分)•A. 电容效应架空输电线路防护直击雷的主要措施是装设（ ）空载长线路末端电压升高引起的原因是（ ）• B. 断路器灭弧性能不好 •C. 中性点不接地•D. 线路电感电流突变纠错 得分： 5知识点： 高电压技术 展开解析 答案 A 解析二、多选题 1.(5分)•A. 并联电容器• B. 避雷线• C. 避雷针•D. 接地装置纠错 得分： 5知识点： 高电压技术 展开解析 答案 C,B 解析 2.(5分)在发电厂和变电站中，对直击雷的保护通常采用哪几种方式？（ ）•A. 大雨• B. 凝露• C. 毛毛雨•D. 大雾纠错 得分： 5知识点： 高电压技术 展开解析 答案 D,C,B 解析 考试成绩 100 分用时: 11分19秒高电压技术_在线作业_2一、单选题 1.(5分)•A. 不易确定• B. 远大于1• C. 远小于1•D. 约等于1纠错 得分： 5知识点： 高电压技术以下哪个不是发生污闪最危险的气象条件？ （ ）不均匀的绝缘试品，如果绝缘严重受潮，则吸收比K 将（ ）展开解析 答案 C 解析 2.(5分)•A. S1高于S2 •B. 1等于S2• C. S1低于S2 •D. S1与S2相交纠错 得分： 5知识点： 高电压技术 展开解析 答案 C 解析 3.(5分)•A. 相等• B. 高• C. 低 •D. 不确定纠错设S1,S2分别为某避雷器及其被保护设备的伏秒特性曲线,要使设备受到可靠保护必须（ ）在极不均匀电场中,正极性击穿电压比负极性击穿电压（ ）知识点： 高电压技术 展开解析 答案 C 解析 4.(5分)•A. 不改变• B. 降低• C. 提高•D. 不一定纠错 得分： 5知识点： 高电压技术 展开解析 答案 C 解析 5.(5分)•A. 球间隙• B. 均匀电场间隙• C. 稍不均匀电场间隙•D. 极不均匀电场间隙纠错减少绝缘介质的介电常数可以（ ）电缆中电磁波的传播速度。

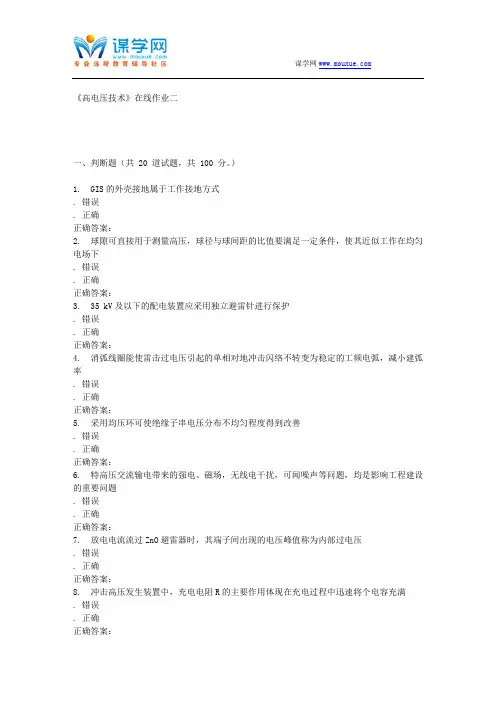

《高电压技术》在线作业二一、判断题（共 20 道试题，共 100 分。

）1. GIS的外壳接地属于工作接地方式. 错误. 正确正确答案：2. 球隙可直接用于测量高压，球径与球间距的比值要满足一定条件，使其近似工作在均匀电场下. 错误. 正确正确答案：3. 35 kV及以下的配电装置应采用独立避雷针进行保护. 错误. 正确正确答案：4. 消弧线圈能使雷击过电压引起的单相对地冲击闪络不转变为稳定的工频电弧，减小建弧率. 错误. 正确正确答案：5. 采用均压环可使绝缘子串电压分布不均匀程度得到改善. 错误. 正确正确答案：6. 特高压交流输电带来的强电、磁场，无线电干扰，可闻噪声等问题，均是影响工程建设的重要问题. 错误. 正确正确答案：7. 放电电流流过ZnO避雷器时，其端子间出现的电压峰值称为内部过电压. 错误. 正确正确答案：8. 冲击高压发生装置中，充电电阻R的主要作用体现在充电过程中迅速将个电容充满. 错误. 正确正确答案：9. GIS中同轴母线筒波阻抗仅为60-100欧姆，使得当过电压波经架空线侵入时，幅值和陡度均增大. 错误. 正确正确答案：10. 绝缘配合中的惯用法即将电气设备绝缘与阀式避雷器的保护特性进行配合. 错误. 正确正确答案：11. 阀式避雷器没有火花放电间隙. 错误. 正确正确答案：12. 冲击电压发生装置遵循“串联充电、并联放电”的机理. 错误. 正确正确答案：13. 雷电多为负极性雷. 错误. 正确正确答案：14. 特高压交流输电线路具有绕击率小，反击跳闸率高的特点. 错误. 正确正确答案：15. 非周期双指数波是最接近实际雷电波的计算波形. 错误. 正确正确答案：16. 220 kV 及以上电压等级的输电线路需采用分裂导线抑制电晕. 错误. 正确正确答案：17. 冲击高压发生器中，增大放电电容2有助于提高利用系数η. 错误. 正确正确答案：18. MO适合于所有电气设备绝缘进行伏秒特性配合；. 错误. 正确正确答案：19. 雷击线路时，绝缘不发生闪络的最大雷电流幅值称为耐雷水平. 错误. 正确正确答案：20. 直流输电线路沿线电压分布平稳，不需要并联电容补偿. 错误. 正确正确答案：。

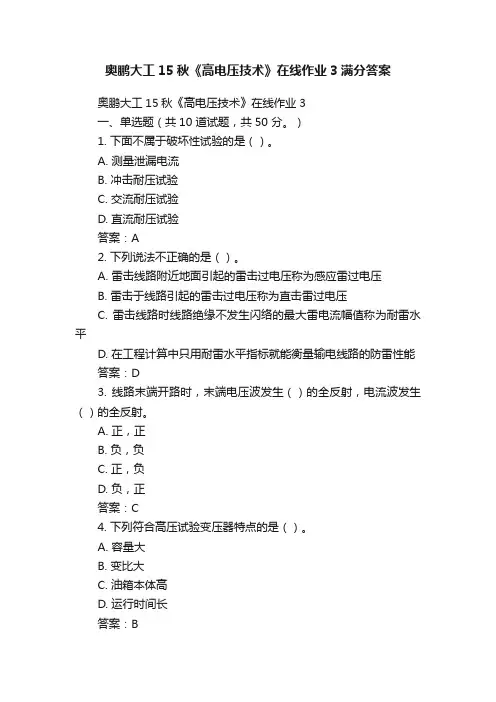

奥鹏大工15秋《高电压技术》在线作业3满分答案
奥鹏大工15秋《高电压技术》在线作业3
一、单选题（共10 道试题，共50 分。

）
1. 下面不属于破坏性试验的是（）。

A. 测量泄漏电流
B. 冲击耐压试验
C. 交流耐压试验
D. 直流耐压试验
答案：A
2. 下列说法不正确的是（）。

A. 雷击线路附近地面引起的雷击过电压称为感应雷过电压
B. 雷击于线路引起的雷击过电压称为直击雷过电压
C. 雷击线路时线路绝缘不发生闪络的最大雷电流幅值称为耐雷水平
D. 在工程计算中只用耐雷水平指标就能衡量输电线路的防雷性能
答案：D
3. 线路末端开路时，末端电压波发生（）的全反射，电流波发生（）的全反射。

A. 正，正
B. 负，负
C. 正，负
D. 负，正
答案：C
4. 下列符合高压试验变压器特点的是（）。

A. 容量大
B. 变比大
C. 油箱本体高
D. 运行时间长
答案：B
5. 当吸收比K（）时，绝缘可能受潮。

A. 小于1.3
B. 等于1.3
C. 大于1
D. 等于1
答案：A
6. 下列关于冲击电晕对波传播过程影响说法正确的是（）。

A. 减小导线波阻抗。

《高电压及绝缘技术》练习册答案练习一一、填空题：1、电介质按物理状态分气体绝缘、固体绝缘、液体绝缘、组合绝缘。

2、电介质按化学结构分：有机绝缘、无机绝缘。

3、电介质按耐热等级分：O、A、E、B、F、H、C七级绝缘。

4、电介质按所属设备分：电容器、电缆、互感器、短路器、变压器、电机绝缘。

5、电介质基本性能包括介电性能极化、损耗、绝缘、绝缘强度。

2、电介质的力学性能包括应变、模量、强度。

3、电介质的热学性能包括热容量、比热容、热导率、热膨胀。

7、电介质的极化形式包括电子式极化、离子式极化、偶极子极化、夹层极化。

9、电介质的极化性能用介电系数表征。

10、电介质的损耗性能用损耗介质损失角正切值表征。

11、电介质的绝缘电阻性能用电阻率表征。

12、电介质的绝缘强度性能用击穿场强表征。

12、固体电介质电导包括表面电导和体积电导。

13、电介质的老化包括热老化、大气老化、电老化、特殊老化。

14、大气老化包括光氧化老化、臭氧老化、化学老化、受潮老化。

15、电老化包括电晕放电或局部放电老化、电弧老化、树枝化老化、电化学老化。

16、特殊老化包括微生物老化、疲劳劣化。

17、大气老化包括光氧化老化、臭氧老化、化学老化、受潮老化。

18、按电介质分子电结构不同，可分为无极分子和有极分子。

二、1、（×） 2、（×） 3、（×） 4、（√） 5、（√） 6、（√）7、（×） 8（×） 9、（√） 10（√）三、问答题：1、什么是电介质？它的作用是什么？电介质是指通常条件下导电性能极差的物质，云母、变压器油等都是电介质。

电介质中正负电荷束缚得很紧，内部可自由移动的电荷极少，因此导电性能差。

作用是将电位不同的导体分隔开来，以保持不同的电位并阻止电流向不需要的地方流动。

2、电介质的介电性能表现在哪些方面，反映什么物理特性？有什么实际意义？介电性能：极化（介电系数）、损耗（介质损失角正切值）、绝缘电阻（电阻率）、绝缘强度（击穿场强）。

天大15秋季《高电压技术》在线作业一答案《高电压技术》在线作业一一、判断题（共20 道试题，共100 分。

）1. 极不均匀电场气隙的伏秒特性较平缓，均匀电场气隙的伏秒特性较陡. 错误. 正确正确答案：2. 吸收比越接近于1，绝缘介质的性能越好. 错误. 正确正确答案：3. 影响户外绝缘子运行安全的重要现象为沿面污闪. 错误. 正确正确答案：4. 极不均匀电场气隙中，正极性50%操作冲击击穿电压介于工频击穿电压和50%雷电冲击电压之间. 错误. 正确正确答案：5. 随着操作冲击电压波前时间的增大，气隙的击穿场强逐渐降低. 错误. 正确正确答案：6. 高海拔地区，气压降低，气隙击穿场强增大，故需对其进行校订. 错误. 正确正确答案：7. 流注理论的特点在于考虑了空间电荷畸变电场和光电离的作用. 错误. 正确正确答案：8. 变压器油中水分若处于悬浮状态，则其对油的击穿场强影响不大. 错误. 正确正确答案：9. 交联聚乙烯绝缘电缆中的电树枝老化是电、热、机械联合作用的结果，影响电缆的长期运行安全. 错误. 正确正确答案：10. 变压器油的相对介电常数约在4-5. 错误. 正确正确答案：11. 细线效应利用了电晕套均匀电场的作用，因此获得较高的电气强度. 错误. 正确正确答案：12. 贯穿电极的放电现象称为沿面闪络. 错误. 正确正确答案：13. 冲击电压作用下气隙的放电时间由统计时延和放电时延组成. 错误. 正确正确答案：14. 棒-棒电极是最对称的不均匀电场. 错误. 正确正确答案：15. 标准大气压下，棒-板电极间正极性击穿电压高于负极性击穿电压. 错误. 正确正确答案：16. 球隙表征了稍不均匀电场气隙，球间距越大，电场越均匀. 错误. 正确正确答案：17. 穿墙套管沿面闪络的发展过程中，因法向电场作用而产生的电弧热效应起着关键作用. 错误. 正确正确答案：18. 我国试验标准采用的标准雷电电压波形为1.2/50us. 错误. 正确正确答案：19. 硅橡胶合成绝缘子优异的机械性能使其在电力系统中广泛应用. 错误. 正确正确答案：20. 大型设备的吸收时间较长，可用极化指数表征其吸收过程. 错误. 正确正确答案：。

东北农业大学网络教育学院高电压技术网上作业题参考答案作业一参考答案一．判断题1．对极不均匀电场气隙，湿度越小则击穿电压越低。

（对）2．均匀电场气隙，湿度越小则击穿电压越高。

（错）3．在交流电压的作用下，棒板电极的击穿电压低于棒棒电极的击穿电压。

（对）4．如果避雷器与被保护设备之间的线路在避雷针的保护之内，由于电压行波在传播的过程中有衰减，所以这个距离越大越好。

（错）5. 对棒正板负电极，加极间障是提高击穿电压的有效措施。

（对）二、简单回答，1．高气隙击穿电压的措施有哪些？答：1) 改善电场分布：采用极间障，尽量不用棒板电极，对板板电极应消除边缘效应。

2)采用高真空：使气隙工作在巴申曲线的反比段。

3) 高压气体的采用：使气隙工作在巴申曲线的正比段。

4) 采用高抗电强度气体。

2．介质损失角正切值测量功效有哪些？答：能反映绝缘的整体脏污、整体受潮、贯穿性导电通道。

而对非沟通两极的局部缺陷部灵敏。

3．输电线路的防雷的措施有哪些？（请说出5条）答：架设避雷线、架设耦合地线、降低杆塔的接地电阻、采用自动重合闸、中性点非直接接地系统、采用不平衡绝缘、采用管型避雷器等其中五条。

4．提高变压器油击穿电压的措施有哪些?答：提高油的品质：过滤与干燥、祛气；采用组合绝缘：加覆盖层、加绝缘层；加极间障。

三、请画出气隙放电的巴申曲线，并用汤申德理论解释之。

答：在谷点左侧，碰撞游离的概率很高，而碰撞次数很少，使气隙的带电质点很少，当δs增大时，，气息的带电质点增多，击穿电压反而下降，而在谷点的右侧，由于电场很低或电子的自由形成很小，是碰撞有利的概率很低，当δs增大时，碰撞游离的概率急剧下降，使气隙的的带电质点变少，所以击穿电压提高。

四、请画出通过整流获得直流电源的方法测量配电变压器绝缘泄漏电流的原理接线图，并说明这种接线的特点和各元件的作用。

答：测量精度高，现场适用但微安表换挡不便。

，T1：调压器，改变试验电压T2：单项试验变压器或PT,产生直流高压；R：限流保护电阻；G：高压硅堆，整流用；Ua：微安表，测量直流电流；BYQ：被试品。

《高电压与绝缘技术》第一次作业答案1-1-1由电负性相差较小的原子形成的化学键为（）。

A 离子键；B 非极性共价键；C 极性共价键；答：C 。

讲解：离子键的原子之间的电负性相差很大，非极性共价键的原子之间的电负性相同，而极性共价键的原子之间的电负性不相同而且相差不大。

1-1-3极板之间加入固体电介质之后，其电容的大小会（）。

A 增大；B 减小；C 不变；答：A 。

讲解：因为空气电介质的相对介电常数大约为1，固体电介质的介电常数大于1，而电容d Sd SC r 0εεε==，所以加入固体电介质后，极板之间的电容会增大。

1-2-1某电介质的电导电流较大，说明（）。

A 电介质为非极性或弱极性且含杂质较多；B 电介质为极性且含杂质较多；C 电介质已发生击穿；D 以上三种都有可能。

答：D 。

讲解：（1）电介质中的离子电导包括本征离子电导和杂质离子电导，所以离子电导电流较大的原因有两种可能：一是电介质为极性电介质，二是电介质中含杂质较多。

所以A 、B 都有可能。

（2）电介质中出现电子电导电流时，电介质发生击穿。

而题目中没有说明电导电流为离子性还是电子性，所以C 也有可能。

1-2-3在液体电介质伏安特性的b 区域，电流随电压的升高而（）。

A 线性增加：B 基本不变；C 迅速增加。

答：线性增加。

讲解：在液体电介质伏安特性的a区域，由于液体的密度较大，导致不是所有离子都能到达电极，所以当电压升高至b区域时，仍然有少量离子可以随电场力运动而形成电导电流。

1-3-1在交流电压下，介质损耗用（）来表示。

A 电导率；B 介质损失角正切；C 有功功率。

答：B。

讲解：交流电压下除电导损耗外还有极化损耗，而电导率只反映了介质的电导损耗，所以只能用来衡量直流电压下的介质损耗；有功功率试验结果与试品尺寸、所加电压等有关，不同试品间难以相互比较，故用P表示介质损耗不方便；只有介质损耗角正切是考虑了电导损耗和极化损耗后所得而且仅与介质本身的特性的量，所以用它可以方便地表示交流电压下的介质损耗。

第1次作业一、单项选择题（本大题共90分，共30小题，每小题3分）1.均匀电场中的同一间隙，当介质为（）时其沿面工频闪络电压为最高。

A. 空气B.石蜡C.玻璃D.陶瓷2.在110k厂220kV系统中，为绝缘配合所允许的相对地操作过电压的倍数为（）OA. D 4.Q0 倍倍倍U. C. O•0 0D. 2.75 倍3.以下儿种方法中在抑制切空载线路过电压时相对最为有效的是（）。

A.采用多油断路器B.釆用中性点绝缘系统C.釆用六氟化硫断路器D.中性点经消弧线圈接地4.地面落雷密度的单位是（）。

A.次/平方公里•雷电日B.平方公里/次・雷电日C.雷电日/次•平方公里D.平方米/次•雷电日5.耐雷水平的单位是（）A. kA B・A C. kV D. V6.变电站进线段保护是指在邻近变电站（）的一段线路上加强防雷保护措施。

A.l-2kmB.2~4kmC.4-8kmD.8_10km7.在我国，对330kV的电网，电气设备的绝缘水平以避雷器（）的残压作为绝缘配合的依据。

A. 5kA B. 8kA C. lOkA D. 20kA8.电力工程中电气设备最常见的耐压试验是（）耐压试验。

A.直流B.工频交流C.雷电冲击D.操作冲击9.空载线路合闸的吋候，可能产生的最大过电压为_______ 。

A. 1.5E.B. 2E mC. 3EmD. 4Em10•冲击系数是（）放电电压与静态放电电压之比。

A. 25% B. 50% C. 75% D. 100% 11・产生切除空载线路过电压的根本原因是（）？A.电弧重燃B.绝缘子发生闪络C.杆塔接地电阻过大D.杆塔接地电阻过小12.耐雷水平是指雷击线路时线路绝缘不发牛冲击闪络的（）A.最大雷电流幅值B.最大电压幅值C.雷电流平均值D.雷电压平均值13.工程上直流高电压电压值的测量不能采用（）。

A.球隙B.电阻分压器C.屯容分压器D.静屯屯压表14.雷击跳闸率是指每（）线路每（）由雷击引起的跳闸次数。
