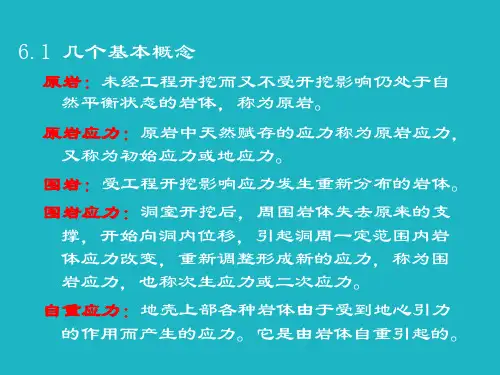

岩体的初始应力状态

t
1
6.2 初始应力测定与分布
2
p
1
2
6 岩体初始应力
6.2.2 水压致裂法
（1）基本原理
6.2 初始应力测定与分布
借助于封隔器在垂直钻孔中测点处封隔一段，作为 压裂段，然后将压裂液送入压裂段，通过加压泵对 压裂段施加水压力，使孔壁岩石破裂，然后用印模 器印出压裂裂缝，或通过钻孔电视照相机照相，借 助于安装指南针测定压裂裂缝的方向，并根据压裂 时的水压力计算岩体初始应力。
深度Z（米）的变化图。
( H max H min ) / 2 / v
水平应力平均值与垂直应 力之比随深度而减小。
在 3000 米以内的地壳表层， 水平应力平均值与同深度处 铅垂应力分量的比在 0.5 至 3 之间，比值K随深度变 化的关系为：
100 0.30 500 0.50
6 岩体初始应力

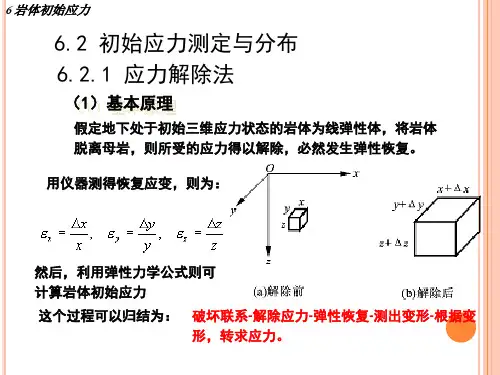

6.2 初始应力测定与分布 6.2.1 应力解除法
（1）基本原理
假定地下处于初始三维应力状态的岩体为线弹性体，将岩体 脱离母岩，则所受的应力得以解除，必然发生弹性恢复。
用仪器测得恢复应变，则为：
然后，利用弹性力学公式则可 计算岩体初始应力 这个过程可以归结为： 破坏联系-解除应力-弹性恢复-测出变形-根据变
6 岩体初始应力
6.2 初始应力测定与分布
6.2.3 初始应力大小和方向随深度的变化
（1）我国测试结果
岩体初始应力三个主应力
σHmax、 σHmin 、 σV 均 随深度增加而增大。
σHHmmaaxx σH Hmmiinn
v 0.0265 H
σHHmmaaxx σHHmmiinn
6 岩体初始应力
（4）孔壁应变法 1）测定岩体应力的步骤

第一章绪论岩石和岩体都是岩体力学的直接研究对象。

但在岩体力学中，这是两个既有联系又有区别的两个基本概念。

所谓岩石就是由矿物或岩屑在地质作用下按一定的规律聚集而形成的自然物体；所谓岩体则是指在一定的地质条件下，含有诸如节理、裂隙、层理和断层等地质结构面的复杂地质体。

岩石就是指岩块，在一般情况下，不含有地质结构面。

因此，岩石和岩体的力学性质也是不同的，前者可在实验室条件下进行试验，而后者一般在野外现场的实验场地完成实验。

从实验的精确度来看，后者更接近岩体的实际情况，反映了岩体的实际强度，前者则相差甚远。

第二章岩石的基本物理力学性质（一）岩石的基本物理性质这部分内容比较直观、容易掌握，但要注意各性质指标的定义和归类，避免引起混淆。

为便于记忆，列出基本物理力学性质的归类树，读者应将对应的公式（或注释）填充。

岩浆岩１．岩石（按地质成因）沉积岩变质岩２．岩体＝岩石（或岩块）＋结构面（二）岩石的强度特性1．强度试验基本内容单向抗压强度试验 抗剪强度2． 单向抗压强度试验（1）试件：直径D ＝50mm ±0.3mm ；高H=(2～2.5)D ±0.3mm ；两端法线与试件轴线偏差不大于025.0；端面不平整度不大于0.5mm 。

（2）单向抗压强度 AP=σ P －岩石试件无侧限条件下的破坏载荷 A －试件承载面积（3）试件破坏形态圆柱单向压缩有两种可能的破坏形态：圆锥形破坏和圆柱形劈裂破坏（见图２-1）（a ）圆锥形破坏 （b ）柱状劈裂破坏 图２-1 单轴压缩破坏形态破坏原因：①圆锥形破坏形状是由于试件两端与试验机承压板之间摩擦力增大造成的。

②柱状劈裂破坏，如图２-1b 所示。

若采用有效方法消除岩石试件两端面的摩擦力，则试件的破坏形态成为柱状劈裂破坏。

（4）试件单向抗压强度的主要影响因素①试验机铁板的刚度；②试件的形状；③试件的尺寸；③试件的高径比；④加载速度 3. 单向抗拉强度试验 （1）直接拉伸法对岩石试件直接施加拉力至破坏，抗拉强度为AP t =σ 式中：P －试件破坏时承受的最大压力；A －与拉力垂直的横截面积。

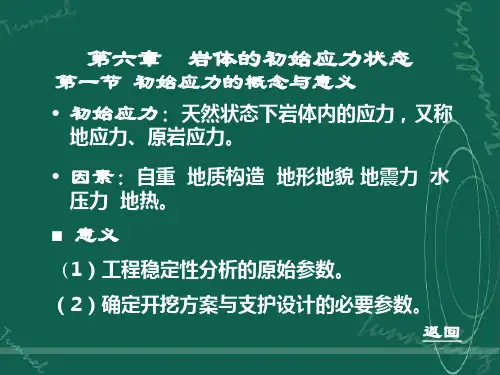

第三讲岩体的初始应力状态一、内容提要：本讲主要讲述岩体初始应力的基本概念、量测方法及岩体初始应力状态的分布规律；二、重点、难点：岩体初始应力场及其计算；岩体初始应力的影响因素；岩体初始应力的分布规律；对于岩体初始应力水压致裂法及应力解除法的基本原理作一般了解；三、内容讲解：一、岩体初始应力的基本概念(一)初始应力状态的概念与意义所谓岩体的初始应力，是指在天然状态下存在于岩体内部的应力。

在地质学中，通常又称它为地应力。

岩体的初始应力主要是由岩体的自重和地质构造运动所引起的。

显然，岩体的地质构造应力是与岩体的特性(例如岩体中的裂隙发育密度与方向，岩体的弹性、塑性、粘性等)有密切关系，也与正在发生过程中的地质构造运动以及与历次构造运动所形成的各种地质构造现象(例如断层、褶皱等)有密切关系。

因此，岩体中每一单元的初始应力状态都是随该单元的位置不同而有所变化。

此外，影响岩体初始应力状态的因素还有地形、地震力、水压力、热应力等，但这些因素所产生的地应力，大都是次要的，只是在特定的情况下才需考虑。

因此，对于岩石工程来说，主要应考虑自重应力和地质构造应力。

【例题1】下列各项有关岩体初始应力的叙述，正确的选项为（）。

A. 岩体的初始应力是由岩体的自重和地质构造运动引起的；B. 地形、地震力、水压力、热应力等因素不会产生地应力；C. 岩体中每一单元的初始应力状态与该单元的位置无关；D. 对于岩石工程而言，主要应考虑自重和地质构造应力；答案: D【例题2】岩体的的初始应力主要由下列哪些因素引起（）。

A. 地震力B. 热应力C. 地形D. 构造运动答案: D地面和地下工程的稳定状态与岩体的初始应力状态密切相关。

岩体在开挖以后，改变了岩体的初始应力状态，使岩体应力重新分布，有可能使得岩体中某些部位形成应力集中，从而引起岩体的变形或破坏。

对于地下洞室工程来讲，我们把与洞室本身稳定性密切相关的岩体称为围岩。

洞室的开挖引起围岩的应力变化，这将影响洞室本身的稳定状态。

T0
（三）根据水压致裂法试验结果计算地应力
（1）一般来讲 z h 作为地主应力之一。我 们可以将 z 与 2 h 作比较，若 z 1h ，则 可以肯定此时 2 h 为最小主应力；进一步将 与 z 1h 作比较，也就可以以此确定地应力的 三个主应力。
因为开裂点方位或开裂裂缝方向可以确定 2 h 的方位或 1h 的方向，所以三个地主应力的 方位也就可以相应确定。 （2）如果 2 h h ，并且孔壁开裂后孔内 岩体出现水平裂缝，则此时 z h 为最小 地应力， 2 h 与 1h 各为中间主应力及最大 地主应力，垂直开裂方向即为最大地应力方向。
T z E 0.03 10 5 10 4 zMPa 0.003 zMPa
z--深度/m。
温度应力是同深度的垂直应力的1/9，并呈静 水压力状态。 返回
第三节 岩体初始应力状态的现场量测方法 一、岩体应力现场量测方法概述 1.目的： （1）了解岩体中存在的应力大小和方向 （2）为分析岩体的工程受力状态以及为 支护及岩体加固提供依据 （3）预报岩体失稳破坏以及预报岩爆的 有力工具
工作步骤
应变观测系统
（2）套孔应力解除法
•孔径变形测试，孔壁应力解除法，均属于 套孔应力解除法。前者测试套孔应力解除 后的孔径变化；后者测试套孔应力解除后 的孔壁应变。其操作步骤和原理基本相同
原理要点 对岩体中某点进行应力量测时，
先向该点钻进一定深度的超前小孔，在此 小孔中埋设钻孔传感器，再通过钻取一段 同心的管状岩芯而使应力解除，根据恢复 应变及岩石的弹性常数，即可求得该点的 应力状态。
直角应 变花
等边三角 形应变花
应力解除槽
表面应力解除法
钻孔的深 度必须超 过开挖 影 响区，才 能测到岩 体内的原 始应力， 否则测出 的是二次 应力。
