磁致伸缩传感器

磁致伸缩位移传感器的故障处理磁致伸缩位移传感器是一种用于测量物体位移的传感器，它是通过磁致伸缩效应来工作的。

该传感器的故障处理是非常重要的，因为它在许多应用中扮演着关键角色。

在本文中，我们将讨论磁致伸缩位移传感器的常见故障及其处理方法。

常见故障磁致伸缩位移传感器的常见故障包括：1.电源问题：传感器的电源接触不良或电源线短路等问题会导致传感器不能正常工作。

2.脏污问题：传感器的工作中需要使用磁场，而磁场会被各种颗粒、尘埃污染。

长时间不清洁会导致磁场减弱，影响传感器的测量准确性。

3.信号问题：传感器有时无法发送正确的信号，导致数据不准确、不稳定等问题。

这可能与传感器本身的设计有关，或是由于线路接触不良、信号干扰等原因引起的。

处理方法电源问题处理传感器的电源问题，首先需要检查传感器所使用的电源线、插头和接头是否有磨损或许多氧化物。

检查连接是否牢固、是否接触良好，以确保电源线的正常供电有了保障。

如果需要更换电源线/插头/接头，要确保存在匹配和良好的质量。

脏污问题处理传感器的脏污问题，首先需要在擦拭前关闭传感器。

使用干净的布或纸擦拭传感器，避免使用含有化学品的清洁剂，以防止对传感器材料的损坏。

如有顽固污垢，可以使用软刷子轻刷。

信号问题处理传感器的信号问题，要先检查传感器的线路是否接触良好、是否有无用连接等问题。

使用正确的连接线仔细连接。

目前，也出现了无线连接的传感器，避免线路接触不良、信号干扰等问题。

同时，如果传感器的信号引脚严重氧化，可以使用一些特殊的清洁剂进行处理。

注意事项在处理磁致伸缩位移传感器故障时，需要注意以下几点：1.传感器是一种非常精密的仪器，因此处理时要非常细心，避免对其材料造成损害。

2.处理前，需要开关关闭传感器并拔掉电源插头，以防止受到电击。

3.要遵循传感器制造商的使用说明书，阅读其注意事项。

4.避免在使用时，该传感器受到高温、酸碱和强磁场的影响。

结论磁致伸缩位移传感器是一种非常重要的传感器，但在使用过程中常常出现故障。

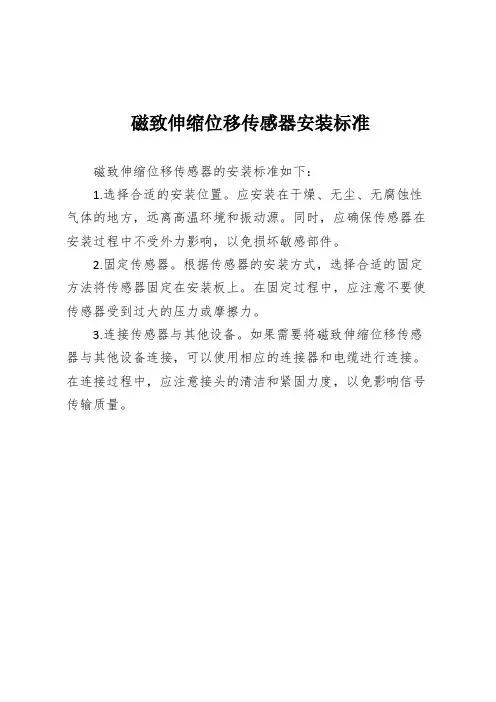

磁致伸缩位移传感器安装标准
磁致伸缩位移传感器的安装标准如下：
1.选择合适的安装位置。

应安装在干燥、无尘、无腐蚀性气体的地方，远离高温环境和振动源。

同时，应确保传感器在安装过程中不受外力影响，以免损坏敏感部件。

2.固定传感器。

根据传感器的安装方式，选择合适的固定方法将传感器固定在安装板上。

在固定过程中，应注意不要使传感器受到过大的压力或摩擦力。

3.连接传感器与其他设备。

如果需要将磁致伸缩位移传感器与其他设备连接，可以使用相应的连接器和电缆进行连接。

在连接过程中，应注意接头的清洁和紧固力度，以免影响信号传输质量。

磁致伸缩位移传感器工作原理_磁致伸缩位移传感器使用注意事项1.磁致伸缩材料（MFC）：磁致伸缩位移传感器的核心是一种特殊的材料，称为磁致伸缩材料。

当磁场通过磁致伸缩材料时，会产生应变效应，即材料的长度会发生变化。

这个效应是基于磁性颗粒在外加磁场作用下的定向排列和运动。

2.磁场感应：当外加磁场施加在磁致伸缩材料上时，磁场的强度会影响磁致伸缩材料的长度。

石墨烯可以通过生长在一块多晶硅衬底上的一层石墨进行实现。

由于石墨二维，磁场在它上面的作用导致电子受到强烈的定域束缚和孤对偶，从而使磁致伸缩材料的长度发生微小的改变。

3.引导电流：为了使磁致伸缩材料产生显著的位移，通常需要在材料中通过一定的电流。

这个引导电流是通过一个绕在磁致伸缩材料周围的线圈产生的，在磁致伸缩材料上产生一个磁场，并改变材料的长度。

4.位移测量：磁致伸缩位移传感器测量的是磁致伸缩材料的长度变化，依靠测量线圈的电感变化来实现。

通常，传感器中的线圈和一个补偿线圈组成一个桥电路。

当位移发生时，线圈中的电感将发生变化，从而引起桥电路的不平衡。

通过测量桥电路的不平衡程度，可以得到磁致伸缩材料的位移。

1.温度影响：磁致伸缩位移传感器的性能受到温度的影响较大，应尽量避免将传感器暴露在过高或过低的温度环境中。

同时，应注意传感器的温度补偿特性，以确保测量结果的准确性。

2.磁场干扰：磁致伸缩位移传感器是通过磁场来产生位移的，因此传感器周围的外部磁场会对传感器的测量结果造成干扰。

应尽量将传感器远离强磁场或者通过屏蔽措施来减小磁场干扰。

3.安装位置：传感器的安装位置对测量结果的准确性有很大影响。

应尽量避免传感器受到过大的外力或振动，同时保持传感器与被测物体之间的固定距离。

4.防护措施：磁致伸缩位移传感器通常是一种精密仪器，应注意防护措施，避免传感器受到湿度、灰尘等外部环境的影响。

5.线路连接：在连接传感器的线路时，应注意正确连接线圈和桥电路，避免接触不良或短路等问题。

概述磁致伸缩位移（液位）传感器，通过内部非接触式的测控技术精确地检测活动磁环的绝对位置来测量被检测产品的实际位移值的；该传感器的高精度和高可靠性已被广泛应用于成千上万的实际案例中。

高精度和高可靠性已被广泛应用于成千上万的实际案例中。

由于作为确定位置的活动磁环和敏感元件并无直接接触，因此传感器可应用在极恶劣的工业环境中，不易受油渍、溶液、尘埃或其它污染的影响。

此外，传感器采用了高科技材料和先进的电子处理技术，因而它能应用在高温、高压和高振荡的环境中。

传感器输出信号为绝对位移值，即使电源中断、重接，数据也不会丢失，更无须重新归零。

由于敏感元件是非接触的，就算不断重复检测，也不会对传感器造成任何磨损，可以大大地提高检测的可靠性和使用寿命。

提高检测的可靠性和使用寿命。

工作原理磁致伸缩位移（液位）传感器，是利用磁致伸缩原理、通过两个不同磁场相交产生一个应变脉冲信号来准确地测量位置的。

测量元件是一根波导管，波导管内的敏感元件由特殊的磁致伸缩材料制成的。

测量过程是由传感器的电子室内产生电流脉冲，该电流脉冲在波导管内传输，从而在波导管外产生一个圆周磁场，当该磁场和套在波导管上作为位置变化的活动磁环产生的磁场相交时，由于磁致伸缩的作用，波导管内会产生一个应变机械波脉冲信号，这个应变机械波脉冲信号以固定的声音速度传输，并很快被电子室所检测到。

快被电子室所检测到。

由于这个应变机械波脉冲信号在波导管内的传输时间和活动磁环与电子室之间的距离成正比，通过测量时间，就可以高度精确地确定这个距离。

由于输出信号是一个真正的绝对值由于输出信号是一个真正的绝对值,,而不是比例的或放大处理的信号而不是比例的或放大处理的信号,,所以不存在信号漂移或变值的情况不存在信号漂移或变值的情况,,更无需定期重标。

更无需定期重标。

技术参数测量对象测量对象::位置、速度（绝对速度），可测量1～2个位置个位置测量范围测量范围:50 mm :50 mm :50 mm～～8000mm零点可调范围零点可调范围:100%F.S :100%F.S输出方式输出方式: :电流电流:4:4:4～～20mA,20mA,最大负载电阻最大负载电阻最大负载电阻 600 600Ω电压电压:0:0:0～～10VDC 010VDC 0～～5VDC,5VDC,最低负载最低负载最低负载>5K >5K Ω精 度:分辨率分辨率::采用采用 16Bit D/A 16Bit D/A 16Bit D/A 转换，转换，转换，0.0015%F.S 0.0015%F.S 0.0015%F.S（最小（最小1μm ）非线性:<±0.015%F.S（最小±50μm ）重复精度:<±0.002%F.S（最小±3μm ）迟 滞:<0.002%F.S.温度系数:<0.007%F.S./℃ 温度系数:<0.007%F.S./℃更新时间测量范围更新时间测量范围:<0.5ms/m :<0.5ms/m供电电源:+24VDC±10% 供电电源:+24VDC±10%工作电流工作电流:<50m A :<50m A工作温度工作温度:-40:-40:-40～+85℃ ～+85℃ ～+85℃储存温度储存温度:-40:-40:-40～+100℃ ～+100℃ ～+100℃零点零点//跨度调整跨度调整:100%:100%:100%有效行程（最小范围有效行程（最小范围25mm 25mm））分辨率分辨率:16bit,0.0015%(:16bit,0.0015%(:16bit,0.0015%(最小最小10um)线性度线性度:<+0.01%:<+0.01%:<+0.01%满量程满量程满量程((最小最小+50um) +50um)重复精度重复精度:<+0.001%:<+0.001%:<+0.001%满量程满量程满量程((最小最小+2.5um) +2.5um)滞 后:<4um刷新周期刷新周期:0.5ms :0.5ms 达到1200mm/1.0ms 达到2400mm/纹 波:2.0ms 达到4800mm/5.0ms 达到7600mm 行程长度行程长度速度测量速度测量:<0.01%:<0.01%:<0.01%满量程满量程满量程范 围:0.025m/s 至10m/s误 差:<0.5%分辨率分辨率:0.1mm/s :0.1mm/s刷新周期刷新周期::（ms ms）见位置测量）见位置测量）见位置测量温度系数温度系数:<30ppm/0C :<30ppm/0C结构材质测杆结构测杆结构::刚性测杆结构、外置一体式结构；刚性测杆结构、外置一体式结构；测杆材质测杆材质::不锈钢不锈钢 316 316 316、铝型材、铝型材、铝型材测杆耐压:≤34MPa（位移）；液位：由所选浮子承压决定测杆耐压:≤34MPa（位移）；液位：由所选浮子承压决定电子仓外壳电子仓外壳::铝合金铝合金安装接口安装接口::螺纹连接、固定座螺纹连接、固定座出线方式出线方式::直出电缆线、航空插头直出电缆线、航空插头防护等级防护等级:IP65:IP65:IP65（可根据要求定制（可根据要求定制（可根据要求定制 IP67 IP67 IP67 或或 IP68 IP68））产品特点及应用领域产品特点* * 内部非接触式测量内部非接触式测量内部非接触式测量* * 性能价格比高性能价格比高性能价格比高* * 多种输出方式可供选择多种输出方式可供选择多种输出方式可供选择* * 防浪涌、防射频干扰防浪涌、防射频干扰防浪涌、防射频干扰磁致伸缩的工作原理图* * 不需定期标定和维护不需定期标定和维护不需定期标定和维护* * 安装方便安装方便安装方便* * 高精度、高稳定性、高可靠性高精度、高稳定性、高可靠性高精度、高稳定性、高可靠性* * 使用寿命长使用寿命长使用寿命长* * 具有输入电源反向极性保护功能具有输入电源反向极性保护功能具有输入电源反向极性保护功能* * 结构精巧、环境适应性强结构精巧、环境适应性强结构精巧、环境适应性强* * 隔离防爆型（可选）隔离防爆型（可选）隔离防爆型（可选）应用领域（位移）* * 伺服液压油缸活塞位置反馈或预置伺服液压油缸活塞位置反馈或预置伺服液压油缸活塞位置反馈或预置* * 研磨机械位置反馈或预置研磨机械位置反馈或预置研磨机械位置反馈或预置* * 木材加工定位控制木材加工定位控制木材加工定位控制磁致伸缩位移传感器磁致伸缩位移传感器(4(4张)* * 水轮机导叶开度的检测与控制水轮机导叶开度的检测与控制水轮机导叶开度的检测与控制* * 纸张和塑料薄膜成型纸张和塑料薄膜成型纸张和塑料薄膜成型* * 挤注模具机械挤注模具机械挤注模具机械* * 吹塑吹塑吹塑* * 工程机械工程机械工程机械* * 金属成型金属成型金属成型//剪切冲压剪切冲压* * 其它机械定位和位移检测其它机械定位和位移检测其它机械定位和位移检测* * 水坝闸门水坝闸门水坝闸门* * * 伺服汽缸活塞位置反馈或预置伺服汽缸活塞位置反馈或预置伺服汽缸活塞位置反馈或预置* * 铸锻机床位移控制铸锻机床位移控制铸锻机床位移控制* * 注塑机模板定位与监测注塑机模板定位与监测注塑机模板定位与监测* * 汽轮机气阻阀门开度的检测与控制汽轮机气阻阀门开度的检测与控制汽轮机气阻阀门开度的检测与控制* * 玻璃压制玻璃压制玻璃压制* * 塑料机械改造塑料机械改造塑料机械改造* * 气动缸气动缸气动缸* * 钢材滚压钢材滚压钢材滚压* * 食品加工食品加工食品加工* * 港口机械港口机械港口机械* * 船舶舵机伺服系统船舶舵机伺服系统船舶舵机伺服系统应用领域（液位）可广泛应用于石油、化工、水利、制药、食品、饮料等行业的各种液罐的液位计量和控制，航天加油系统、汽车加油系统、柴油加油系统及各种液压罐、水文监测、水处理等。

磁致伸缩位移传感器原理磁致伸缩位移传感器（Magnetorestrictive Displacement Sensor）是一种能够测量物体位移的传感器。

它基于磁致伸缩效应，通过测量由磁体产生的磁场中磁器件的变化，来确定物体的位移。

磁致伸缩效应是指当磁性材料处于外加磁场中时，会发生形状和尺寸的变化。

这种变化是由于外加磁场引起磁性材料的磁矩重新排列所致。

具体来说，在磁场的作用下，磁性材料的磁矩会由于磁场的作用而重新排列，导致材料的长度和体积发生微小的变化。

当磁致伸缩杆处于外加磁场中时，磁致伸缩效应会导致磁致伸缩杆的长度发生微小的变化。

这个变化会导致探头上的磁场也发生相应的改变。

探头上的磁场是通过电流在传感器内部流过时在磁体上产生的。

测量磁致伸缩位移传感器的位移需要使用一个传感器电路进行分析。

这个电路主要由一个驱动电路和一个接收电路组成。

驱动电路主要负责通过传递电流来产生磁场，而接收电路则是负责测量探头上的磁场的变化。

驱动电路通常会通过在磁致伸缩杆上施加短脉冲电流来产生磁场。

这个磁场会沿着磁致伸缩杆的长度方向扩展。

同时，接收电路会测量探头上的磁场，这个磁场是受到磁致伸缩杆长度变化的影响的。

测量位移时，接收电路会测量磁致伸缩杆上磁场的两个特征：主磁场和包络线。

主磁场是磁致伸缩杆上磁场的强度，它与磁致伸缩杆的长度成比例。

包络线则是磁场的分布情况，它的变化与磁致伸缩杆的形状变化有关。

通过测量主磁场和包络线的变化，可以确定磁致伸缩杆的位移。

具体的测量方法可以通过对接收电路输出信号的分析来实现。

一些常见的分析方法包括使用频谱分析器、放大器和数据采集系统来测量磁场的变化。

总之，磁致伸缩位移传感器是一种基于磁致伸缩效应的传感器。

通过测量磁致伸缩杆上的磁场的变化，可以确定被测物体的位移。

这种传感器在很多领域中都有广泛的应用，例如测量机械运动、控制系统和自动化设备。

磁致伸缩位移传感器的工作原理
磁致伸缩位移传感器是一种基于磁敏效应的位移测量装置，主要用于测量目标物体的位移或位移的变化。

传感器由磁致伸缩材料（Magnetostrictive Material），驱动磁场发生器（Magnetostrictive Waveguide），测量导绳（Measure Rope）、磁场传感器（Magnetic Field Sensor）和计量电子器件等构成。

其工作原理如下：
1. 驱动磁场：驱动磁场发生器产生一个磁场，通过磁致伸缩材料传递到目标物体上。

2. 磁致伸缩效应：目标物体上的磁致伸缩材料受到驱动磁场的作用，发生磁致伸缩效应。

即在磁场的作用下，磁致伸缩材料的尺寸会发生微小的变化，产生一个微小的形变。

这个形变一般是微米级别的。

3. 传感器感应：磁致伸缩材料伸缩时，磁场传感器感应到磁场的变化。

磁场传感器可以是基于霍尔效应、磁电阻效应等的传感器，用于检测磁场的变化。

4. 信号处理：传感器将感知到的磁场变化信号转换成与目标物体位移相关的电信号。

这个电信号可以是电压、电流或其他形式的信号。

5. 位移计算：通过测量导绳测量目标物体上磁致伸缩材料伸缩的长度，结合信号处理得到的电信号，可以计算出目标物体的位移或位移的变化。

总的来说，磁致伸缩位移传感器利用磁致伸缩效应将目标物体的位移转化为磁场的变化，再通过磁场传感器和信号处理部分将磁场变化转化为电信号，最终可以得到目标物体的位移。

磁致伸缩线性位移传感器的工作原理1.磁致伸缩效应：磁致伸缩效应是指在外加磁场作用下，磁致伸缩材料会产生长度的变化。

这种材料一般为具有磁性的金属合金，如钴铁合金和镍铁合金。

当外加磁场施加到磁致伸缩材料上时，材料中的磁矩会与磁场相互作用，从而使材料发生形变。

这种形变可以是线膨胀（正磁致伸张）或线收缩（负磁致伸缩），具体取决于材料的特性和磁场的方向。

2.霍尔效应：霍尔效应是指当电流通过磁场作用下的半导体材料时，会产生电势差。

磁致伸缩传感器通常采用霍尔元件作为位移测量的敏感元件，具有良好的灵敏度和稳定性。

这种传感器的霍尔元件由P型半导体和N型半导体组成，在磁场的作用下，通过适当的连接方式，可以测量出电势差的大小和方向。

基于上述原理，磁致伸缩线性位移传感器的工作流程如下：1.传感器的霍尔元件和磁致伸缩材料分别连接到电路中，形成电路回路。

2.当外加电流通过霍尔元件时，霍尔元件产生的电势差与磁场的强度和方向成正比。

3.当外加磁场施加到磁致伸缩材料上时，材料发生形变，其长度发生变化。

4.磁致伸缩材料的形变导致霍尔元件受到压力或张力的作用，从而影响霍尔元件所产生的电势差。

5.通过测量霍尔元件产生的电势差，可以间接地得知磁致伸缩材料的形变情况，从而推导出物体的位移。

需要注意的是，磁致伸缩线性位移传感器在实际应用中需要进行校准，以提高测量的准确性和精度。

传感器的校准过程一般包括获取传感器的标准输出信号和实际位移值之间的对应关系，通过标定曲线或者数学模型来实现。

同时，传感器还要考虑外界磁场干扰、温度变化和机械振动等因素对测量精度的影响，采取相应的措施来进行抗干扰和稳定性优化。

《磁致伸缩直线位移传感器弹性波机理研究》篇一一、引言磁致伸缩直线位移传感器（Magnetostrictive Linear Position Sensor）作为一种重要的位移测量装置，具有高精度、高稳定性和高响应速度等特点，广泛应用于各种自动化系统和工业测量中。

该传感器利用磁致伸缩效应（Magnetostrictive effect）原理，通过测量磁性材料在磁场作用下的伸缩变化，实现位移的精确测量。

本文旨在研究磁致伸缩直线位移传感器的弹性波机理，分析其工作原理及影响因素，为进一步提高其测量精度和稳定性提供理论依据。

二、磁致伸缩效应及传感器结构磁致伸缩效应是指磁性材料在磁场作用下发生伸缩变形的现象。

磁致伸缩直线位移传感器主要由磁性材料、传感器线圈、永磁体等部分组成。

当传感器线圈中通过电流时，会产生磁场，该磁场与永磁体相互作用，使磁性材料发生伸缩变形。

这种变形量与电流大小及方向密切相关，从而实现了位移的测量。

三、弹性波机理研究1. 弹性波的产生与传播在磁致伸缩直线位移传感器中，当磁场作用于磁性材料时，材料内部会产生应力波，即弹性波。

这种弹性波以一定的速度在材料内部传播，并引起材料的伸缩变形。

弹性波的产生与传播受材料性质、磁场强度及频率等因素的影响。

2. 弹性波的传播特性弹性波在传播过程中具有特定的传播速度和传播路径。

传播速度与材料密度、弹性模量等性质有关。

此外，传播路径还会受到传感器结构、外界干扰等因素的影响。

因此，了解弹性波的传播特性对于提高传感器的测量精度和稳定性具有重要意义。

3. 影响因素分析（1）材料性质：磁性材料的性质对弹性波的产生与传播具有重要影响。

不同材料的密度、弹性模量等性质不同，导致弹性波的传播速度和传播路径存在差异。

因此，选择合适的磁性材料是提高传感器性能的关键。

（2）磁场强度与频率：磁场强度和频率直接影响弹性波的产生与传播。

增大磁场强度或提高频率，可提高传感器的响应速度和测量范围。

MTS磁致伸缩位移传感器介绍MTS磁致伸缩位移传感器是一种用于测量机械系统中位置或位移变化的传感器。

该传感器利用磁致伸缩（Magnetorestrictive）效应的原理，实现对线性位移的测量。

以下是对MTS磁致伸缩位移传感器的详细介绍。

1.磁致伸缩效应磁致伸缩效应是指当一些磁性材料处于磁场中时，它们会发生尺寸变化的现象。

MTS磁致伸缩位移传感器利用这种效应来测量位移。

传感器本身包含一个磁性杆或磁性线圈和一个磁致伸缩材料（通常是铁镍合金）构成的测量杆。

当传感器施加外部磁场时，磁致伸缩材料会发生长度的微小变化，这个变化可以被传感器测量出来。

2.传感器构造MTS磁致伸缩位移传感器通常由测量杆、螺母、固定杆和电子单元组成。

测量杆是由磁致伸缩材料制成的，能够伸缩并测量位移。

螺母连接在测量杆的一端，用于支撑和调整测量杆的位置。

固定杆连接在螺母的另一端，将传感器固定在测量对象上。

电子单元位于传感器的一端，负责接收和处理传感器测量的位移信号。

3.工作原理当外部磁场作用在磁致伸缩传感器上时，测量杆中的磁致伸缩材料会产生微小的变化。

这种变化由电子单元感应，并转换为电信号输出。

电子单元中的传感器电路会测量和记录这个位移信号，并将其转换为数字信号或模拟信号用于后续数据处理。

4.优点和应用-高精度：磁致伸缩效应本身具有很高的精度，因此MTS传感器能够提供高度准确的位移测量。

-可靠性：传感器的构造简单且稳定，具有较高的可靠性和长寿命。

-多功能：传感器可用于各种不同的应用领域，如机械工程、汽车制造、航空航天等。

-机械工程：用于测量机械系统的位置或位移变化，监控机械结构的偏差和拉伸等参数。

-汽车制造：用于车辆悬挂系统的位移测量、转向系统的位置反馈等。

-航空航天：用于测量飞机机翼、尾翼等部件的位移和形变，确保飞行器的稳定性和安全性。

-建筑工程：用于测量建筑物结构的振动和变形，确保结构的稳定性和安全性。

总之，MTS磁致伸缩位移传感器具有高精度、可靠性和多功能的特点，广泛应用于多个不同领域中的位移测量和控制方面。
