电路与磁路

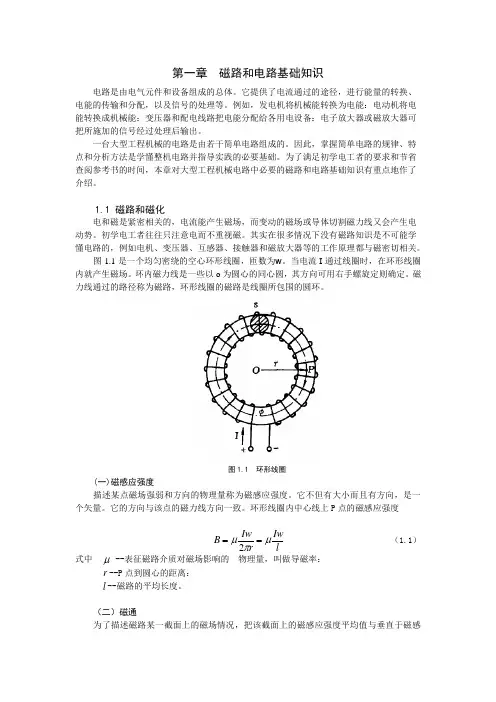

第一章 磁路和电路基础知识电路是由电气元件和设备组成的总体。

它提供了电流通过的途径，进行能量的转换、 电能的传输和分配，以及信号的处理等。

例如，发电机将机械能转换为电能：电动机将电 能转换成机械能：变压器和配电线路把电能分配给各用电设备：电子放大器或磁放大器可 把所施加的信号经过处理后输出。

一台大型工程机械的电路是由若干简单电路组成的。

因此，掌握简单电路的规律、特 点和分析方法是学懂整机电路并指导实践的必要基础。

为了满足初学电工者的要求和节省 查阅参考书的时间，本章对大型工程机械电路中必要的磁路和电路基础知识有重点地作了 介绍。

1.1 磁路和磁化电和磁是紧密相关的，电流能产生磁场，而变动的磁场或导体切割磁力线又会产生电 动势。

初学电工者往往只注意电而不重视磁。

其实在很多情况下没有磁路知识是不可能学 懂电路的，例如电机、变压器、互感器、接触器和磁放大器等的工作原理都与磁密切相关。

图1.1是一个均匀密绕的空心环形线圈，匝数为 。

当电流I 通过线圈时，在环形线圈内就产生磁场。

环内磁力线是一些以o 为圆心的同心圆，其方向可用右手螺旋定则确定。

磁力线通过的路径称为磁路，环形线圈的磁路是线圈所包围的圆环。

图1.1 环形线圈(一)磁感应强度描述某点磁场强弱和方向的物理量称为磁感应强度。

它不但有大小而且有方向，是一个矢量。

它的方向与该点的磁力线方向一致。

环形线圈内中心线上P 点的磁感应强度lIw r Iw B μπμ==2 （1.1） 式中 μ --表征磁路介质对磁场影响的 物理量，叫做导磁率： r --P 点到圆心的距离：l --磁路的平均长度。

（二）磁通为了描述磁路某一截面上的磁场情况，把该截面上的磁感应强度平均值与垂直于磁感应强度方向的面积s 的乘积称为通过这块面积的磁通，即Bs =φ （1.2）（三）磁场强度为了排除介质对磁场的影响，使计算更加方便，引入磁场强度这个物理量，其定义是μB H =（1.3）环形线圈中P 点的磁场强度为 lIw BH ==μ （1.4） （四）磁势环形线圈中的磁通是因为在w 匝的线圈中通过电流I 而产生的，所以仿照电路中电势的意义把w 与I 的乘积称为磁势[]Iw F = （1.5）(五)磁阻描述磁路对磁通阻碍作用大小的物理量称为磁阻。

电机和变压器都是利用（磁场）作为介质来实现能量转换的装置。

在电机学分析中，通常将
电机中复杂的电磁场问题简化为（磁路）和（等效电路）的方法来分析。

用来产生磁通的电
流叫（励磁电流）。

根据励磁电流的性质不同，磁路可以分为（直流磁路）和（交流磁路）。

电路和磁路的区别：
Ø电路中有电动势可以无电流，而磁路中有磁动势必然有磁通
Ø在电路中，电动势与电流的方向或一致或相反；在磁路中，电流与磁动势之间符合(右手螺旋)定则
Ø在电路中，电流要引起功率损耗；而在磁路中，只有变化的磁通才引起功率损耗
Ø由于导体电阻率很大，可认为电流只在导体中流过；而磁路中除有主磁通外，介质周围还
存在(漏磁通)。

Ø电路中导体的电阻在一定温度下是常数，而磁路中铁磁材料的磁阻（不是常数）。

Ø对电路，当为线性电路时可以应用叠加原理。

但铁心磁路是（非线性）的，不可应用叠加
原理。

Ø在国际单位制中，磁场强度单位是A/m。

Ø电磁感应定律的物理意义是，当通过闭合线圈的磁通发生变化时，由线圈中的感应电流所
产生的磁场阻碍原来磁通的变化。

一个线圈产生的磁通所经过路径的磁阻越大，说明该线圈
的电感就越小。

第一章 磁路和电路基础知识电路是由电气元件和设备组成的总体。

它提供了电流通过的途径，进行能量的转换、 电能的传输和分配，以及信号的处理等。

例如，发电机将机械能转换为电能：电动机将电 能转换成机械能：变压器和配电线路把电能分配给各用电设备：电子放大器或磁放大器可 把所施加的信号经过处理后输出。

一台大型工程机械的电路是由若干简单电路组成的。

因此，掌握简单电路的规律、特 点和分析方法是学懂整机电路并指导实践的必要基础。

为了满足初学电工者的要求和节省 查阅参考书的时间，本章对大型工程机械电路中必要的磁路和电路基础知识有重点地作了 介绍。

1.1 磁路和磁化电和磁是紧密相关的，电流能产生磁场，而变动的磁场或导体切割磁力线又会产生电 动势。

初学电工者往往只注意电而不重视磁。

其实在很多情况下没有磁路知识是不可能学 懂电路的，例如电机、变压器、互感器、接触器和磁放大器等的工作原理都与磁密切相关。

图1.1是一个均匀密绕的空心环形线圈，匝数为 。

当电流I 通过线圈时，在环形线圈内就产生磁场。

环内磁力线是一些以o 为圆心的同心圆，其方向可用右手螺旋定则确定。

磁力线通过的路径称为磁路，环形线圈的磁路是线圈所包围的圆环。

图1.1 环形线圈(一)磁感应强度描述某点磁场强弱和方向的物理量称为磁感应强度。

它不但有大小而且有方向，是一个矢量。

它的方向与该点的磁力线方向一致。

环形线圈内中心线上P 点的磁感应强度lIw r Iw B μπμ==2 （1.1） 式中 μ --表征磁路介质对磁场影响的 物理量，叫做导磁率： r --P 点到圆心的距离：l --磁路的平均长度。

（二）磁通为了描述磁路某一截面上的磁场情况，把该截面上的磁感应强度平均值与垂直于磁感应强度方向的面积s 的乘积称为通过这块面积的磁通，即Bs =φ （1.2）（三）磁场强度为了排除介质对磁场的影响，使计算更加方便，引入磁场强度这个物理量，其定义是μB H =（1.3）环形线圈中P 点的磁场强度为 lIw BH ==μ （1.4） （四）磁势环形线圈中的磁通是因为在w 匝的线圈中通过电流I 而产生的，所以仿照电路中电势的意义把w 与I 的乘积称为磁势[]Iw F = （1.5）(五)磁阻描述磁路对磁通阻碍作用大小的物理量称为磁阻。

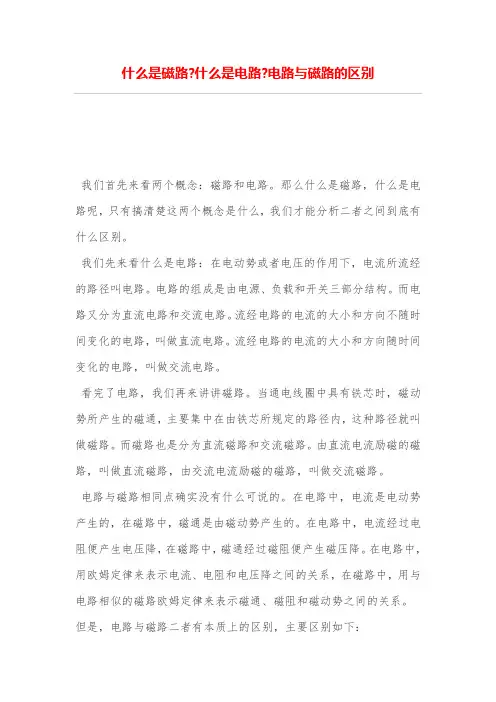

什么是磁路?什么是电路?电路与磁路的区别我们首先来看两个概念：磁路和电路。

那么什么是磁路，什么是电路呢，只有搞清楚这两个概念是什么，我们才能分析二者之间到底有什么区别。

我们先来看什么是电路：在电动势或者电压的作用下，电流所流经的路径叫电路。

电路的组成是由电源、负载和开关三部分结构。

而电路又分为直流电路和交流电路。

流经电路的电流的大小和方向不随时间变化的电路，叫做直流电路。

流经电路的电流的大小和方向随时间变化的电路，叫做交流电路。

看完了电路，我们再来讲讲磁路。

当通电线圈中具有铁芯时，磁动势所产生的磁通，主要集中在由铁芯所规定的路径内，这种路径就叫做磁路。

而磁路也是分为直流磁路和交流磁路。

由直流电流励磁的磁路，叫做直流磁路，由交流电流励磁的磁路，叫做交流磁路。

电路与磁路相同点确实没有什么可说的。

在电路中，电流是电动势产生的，在磁路中，磁通是由磁动势产生的。

在电路中，电流经过电阻便产生电压降，在磁路中，磁通经过磁阻便产生磁压降。

在电路中，用欧姆定律来表示电流、电阻和电压降之间的关系，在磁路中，用与电路相似的磁路欧姆定律来表示磁通、磁阻和磁动势之间的关系。

但是，电路与磁路二者有本质上的区别，主要区别如下：a.在电路中，没有电动势时，电流等于零。

而在磁路没有磁动势时，由于磁滞现象，总是或多或少地存在剩磁。

b.电流代表电荷的移动，而磁通却不代表任何质点移动。

磁通通过滋阻时，不象电流通过电阻那样要消耗能量，维持恒定磁通也并不需要消耗任何能童。

因此，在电路中可以有断路情况，在磁路中却没有断路的情况，只要有磁动势存在，总会引起相应的磁通，磁通总是连续的。

c.由于铁磁材料具有磁饱和现象，所以磁路的磁阻都是非线性，这与一般情况下电路电阻都是线性电阻是不一样的。

因此，磁路欧姆定律一般只能用来对磁路进行定性分析。

d.在电路中，导电材料的电导率一般比绝缘材料的电导率大儿千万倍以上，所以电路的漏电非常小，完全可以忽略不计。

在磁路中，铁磁材料的磁导率一般比非铁磁材料的磁导率只大几千倍甚至更小。
