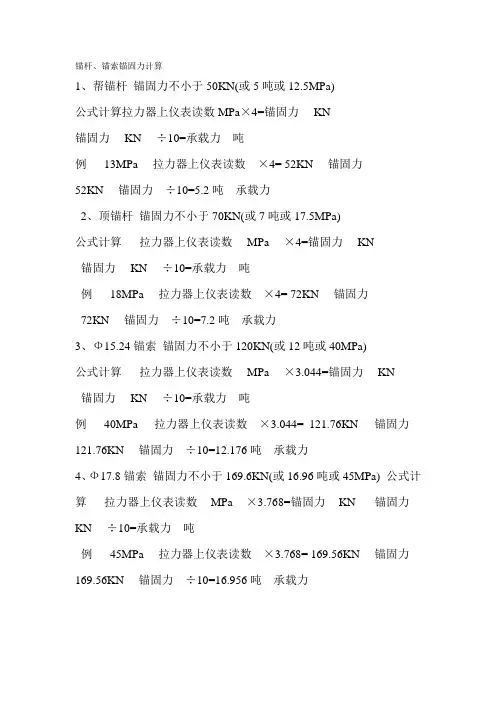

一、锚索设计承载力
钢绞线直径为φ15.24mm 时230kN ，钢绞线直径为φ17.8mm 时320kN ，钢绞线直径为φ21.6mm 时454kN 。
二、锚索设计破断力 钢绞线直径为φ15.24mm 时260kN ，钢绞线
直径为φ17.8mm 时355kN ，钢绞线直径为φ21.6mm 时504kN 。
三、按悬吊理论计算锚杆参数：
1、锚杆长度计算：L = KH + L1 + L2
式中：L — 锚杆长度m ；
H — 冒落拱高度m ；
K — 安全系数，一般取K=2；
L1 — 锚杆锚入稳定岩层的深度，一般按经验取0.5m ；
L2 — 锚杆在巷道中的外露长度，一般取0.1m ；
其中：H =f
B 2 式中：B — 巷道开掘宽度；
f —岩石坚固性系数，砂岩取 ；
则L=
2、锚杆间排距计算，通常间排距相等，取a ：
a =KHr
Q 式中： a — 锚杆间排距，m ；
Q — 锚杆设计锚固力， KN/根；
H — 冒落拱高度，取 m ；
r —被悬吊砂岩的重力密度，取KN/m3；
K —安全系数，一般取K=2；
3、锚杆锚固长度计算：L0 = LD21 /（D2-D22）式中：
L--锚固剂长度，为500mm。
D--钻孔直径，为32mm。
D1—树脂锚固剂直径，为28mm
D2--锚杆内径，为20mm .
四、锚索间排距的确定：
L=nF2/［BHγ-(2F1sinθ)/L1］式中：
L—锚索排距，m；
B—巷道最大冒落宽度，m；
H—巷道冒落高度，按最严重冒落高度取米；
γ—岩体容重，取KN/m3 ；
L1—锚杆排距，米；
F1—锚杆锚固力，取KN；
F2 —单根锚索的极限破断力，取210KN；
θ—角锚杆与巷道顶板的夹角，85ｏ；
n—锚索排数，取；
考虑巷道宽度，间距取米，排距取米，符合理论计算要求。
五、1、锚索长度确定：
L=L1+L2+L3+L4 式中
L——锚索总长度
L1——锚索深入到较稳定岩层的锚固长度，m;
L2——需要悬吊的不稳定岩层，取 m
L3——上托盘及锁具的厚度，取0.2m
L4——需要外露的张拉长度，取0.35m 按GB J86—1985要求
2、锚索锚固长度L1按下式确定：
L1≥K ×241
1f f D 式中
K ——安全系数 取K=2
D1——锚索钢绞线直径 取 mm
f1——钢绞线抗拉强度， N /mm 2
f2——锚索与锚固剂的粘合强度，取10N /mm 2
3、锚索数目的确定 N=K ×1 P W
式中
N ——锚索数目
K ——安全系数
P1——锚索的最低破断率286.5kN
W ——被吊岩石的自重，kN
4、W=B ×∑h ×∑r ×D 式中
B ——巷道掘进宽度，取最大宽度 m 计算
∑h ——悬吊岩石厚度，取 m
∑r ——悬吊岩石平均容重kN/m 2
D ——锚索间排距，取不大于锚索长度的1/2 取 m。
