一文教你看懂什么是PLC接线图
【PLC接线图】又称为PLC的硬件接线图，就是将PLC的输入、输出端与控制系统中的按钮、开关、指示灯以及其它输入、输出设备连线图画出来。
与其它控制电路图一样，只不过PLC作为其中的一器件而已。
如下图：
【PLC】就是可编程逻辑控制器，它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。

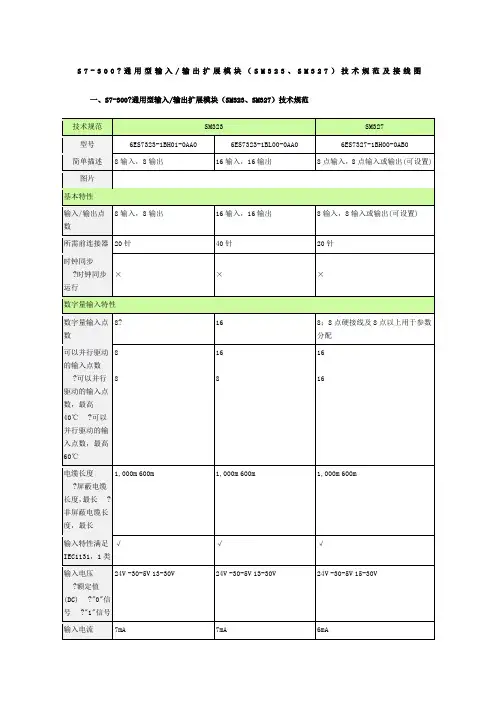

一、以西门子32路DO为例接线方法如下：
端子1，11，21，31接电源的24V+，2-9，12-19，22-29，32-39，接继电器线圈一端，继电器线圈另一端和端子10，20，30，40，接电源的24V-，这样PLC Q点有输出的时候，对应的输出点动作，也就能驱动继电器动作。
12之间接输出，不过你没看仔细，输出之间还有电源啊，继电器线圈两端一端接Q点，一端接电源的负极，1端子接电源的正极，这个电源一般都是24V的。
二、以PLC控制电机回路为例讲讲外围控制电路设计
电动机全压起动控制的接触器电气控制逻辑由交流接触器KM线圈、指示灯HL1、热继电器动断触头FR、停止按钮SB2、起动按钮SB1及接触器动合辅助触头KM通过导线连接实现。
合上QS后按下起动按钮SB1，则线圈KM通电并自锁，接通指示灯HL1所在支路的辅助触头KM及主电路中的主触头，HL1亮、电动机M起动；按下停止按钮SB2，则线圈KM断电，指示灯HL1灭，M停转。
西门子S7-200 SMART系列PLC接线大全一. S7-200 SMART数字量I/O接线图不同型号CPU输入/输出接线图1. CPU SR20接线图图2. CPU SR40接线图图3. CPU CR40接线图图4. CPU ST40接线图图5. CPU SR60接线图图6. CPU ST60接线图数字量输入接线图7. 漏型输入接法图8. 源型输入接法对于大多数输入来讲，都是24VDC输入，其中ST CPU的I0.0-I0.3 支持5-24V 输入，另外ST20/30 的I0.6、I0.7也支持5-24V输入。
如下表所示：S7-200 SMART的数字量输入点内部为双向二级管，可以接成漏型（图7）或源型（图8），只要每一组接成一样就行。
对于数字量输入电路来说，关键是构成电流回路。
输入点可以分组接不同的电源，这些电源之间没有联系也可以。
数字量输出接线图9. 源型输出图10. 继电器输出晶体管输出只能接成源型输出（图9），不能接成漏型，即输出为24V。
继电器输出是一组共用一个公共端的干节点，可以接交流或直流，电压等级最高到220V。
例：可以接24V/110V/220V交直流信号。
但要保证一组输出接同样的电压（一组共用一个公共端，如1L、2L）。
对于弱小信号，如小于5V 的信号，需要自己验证其输出的可靠性。
继电器输出点（图10）接直流电源时，公共端接正或负都可以。
对于数字量输出电路来说，关键是构成电流回路。
输出点可以分组接不同的电源，这些电源之间没有联系也可以。
1代表24VDC传感器电源输出常问问题1. 同一个模块的数字量输入端可以同时接NPN和PNP两种信号的设备吗？不可以，因为NPN和PNP两种类型的信号在DI端形成的回路中对于DI点的电流方向相反，同样地M点的电流方向也相反，如图7和图8，NPN和PNP回路的电流方向不同所示，如果把两种信号接到一个M端，则M端有两种电流流向，这是不正确的。
因此不能在同一个模块的DI 输入端同时接NPN和PNP两种信号的设备。
