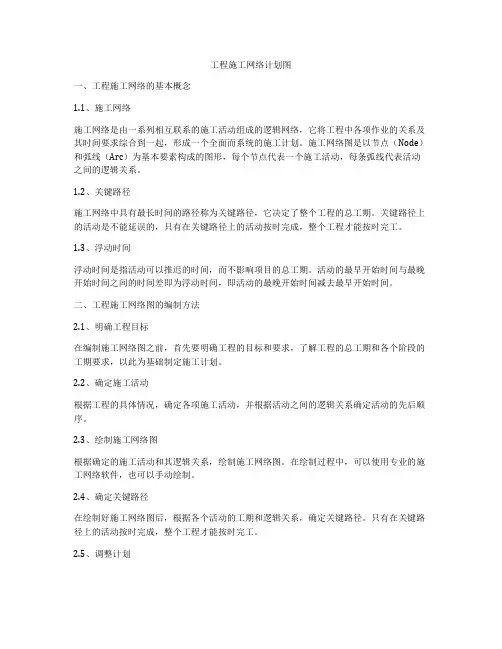

工程施工网络计划图一、工程施工网络的基本概念1.1、施工网络施工网络是由一系列相互联系的施工活动组成的逻辑网络，它将工程中各项作业的关系及其时间要求综合到一起，形成一个全面而系统的施工计划。
施工网络图是以节点（Node）和弧线（Arc）为基本要素构成的图形，每个节点代表一个施工活动，每条弧线代表活动之间的逻辑关系。
1.2、关键路径施工网络中具有最长时间的路径称为关键路径，它决定了整个工程的总工期。
关键路径上的活动是不能延误的，只有在关键路径上的活动按时完成，整个工程才能按时完工。
1.3、浮动时间浮动时间是指活动可以推迟的时间，而不影响项目的总工期。
活动的最早开始时间与最晚开始时间之间的时间差即为浮动时间，即活动的最晚开始时间减去最早开始时间。
二、工程施工网络图的编制方法2.1、明确工程目标在编制施工网络图之前，首先要明确工程的目标和要求，了解工程的总工期和各个阶段的工期要求，以此为基础制定施工计划。
2.2、确定施工活动根据工程的具体情况，确定各项施工活动，并根据活动之间的逻辑关系确定活动的先后顺序。
2.3、绘制施工网络图根据确定的施工活动和其逻辑关系，绘制施工网络图。
在绘制过程中，可以使用专业的施工网络软件，也可以手动绘制。
2.4、确定关键路径在绘制好施工网络图后，根据各个活动的工期和逻辑关系，确定关键路径。
只有在关键路径上的活动按时完成，整个工程才能按时完工。
2.5、调整计划在确定了关键路径后，可以对工程计划进行调整和优化，如调整资源配置、缩短活动工期等，以确保项目的顺利进行。
三、工程施工网络图示例下面以一个简单的建筑工程为例，展示一个工程施工网络图：- 第一阶段：地基基础施工1. 测量地基→ 2天2. 挖土施工→ 5天3. 浇筑基础→ 3天- 第二阶段：主体结构施工4. 安装桩基→ 4天5. 搭建支模→ 3天6. 浇筑混凝土→ 5天- 第三阶段：封顶验收7. 安装屋面→ 2天8. 通风排烟→ 3天9. 封顶验收→ 1天根据上述施工活动及其逻辑关系，可以绘制出如下工程施工网络图：```1/ \/ \2 4\ / \\ / 53 \6||7|8|9```在这个施工网络图中，节点代表施工活动，弧线表示活动之间的逻辑关系。
