地下水监测系统

地下水资源监测系统实施方案一、背景介绍地下水作为重要的水资源之一，在人类生活和生产中发挥着重要作用。

为了科学、有效地管理和保护地下水资源，建立一套完善的地下水资源监测系统是必不可少的。

本方案旨在设计和实施一个功能齐全、可靠且可持续的地下水资源监测系统，帮助相关部门进行地下水资源的动态监测和管理。

二、目标与任务1.目标：建立地下水资源监测系统，实现对地下水资源的全面、准确监测，助力科学的水资源管理决策。

2.任务：(1)设计并构建监测系统硬件平台，包括传感器、数据采集装置、通信设备等。

(2)开发监测系统软件平台，包括数据采集、分析、存储和展示功能。

(3)建立地下水监测网点，分布在环境敏感地区和水资源重要保护区域。

(4)对监测数据进行分析和评估，撰写监测报告。

(5)提供监测数据支持水资源管理部门的决策制定。

(6)定期维护和更新监测系统设备和软件以确保其正常运行。

三、实施步骤1.系统设计与布局(1)根据地下水资源特点和监测需求，确定监测参数，包括地下水位、地下水质量等。

(2)设计并布置监测井网，确定监测井的位置和数量，确保足够的空间覆盖范围。

(3)配置传感器和数据采集装置，安装在监测井内进行数据采集。

2.硬件设备的采购与安装(1)根据系统设计需求，购买传感器、数据采集装置、通信设备等硬件设备。

(2)对硬件设备进行测试和调试，保证其正常工作。

(3)安装硬件设备，并进行防护措施，以确保其稳定运行和可靠性。

3.软件平台开发与应用(1)开发监测系统软件平台，包括数据采集、分析、存储和展示功能。

(2)配置数据库和数据服务器，存储和管理监测数据。

(3)开发数据分析和决策支持工具，帮助水资源管理部门进行地下水资源评估和决策制定。

4.监测数据采集与分析(1)配置定期采集频率，定时采集监测数据，确保数据的准确性和连续性。

(2)对采集的数据进行质量控制和处理，确保数据的可信度。

(3)进行数据分析和评估，绘制监测数据图表和报告，为水资源管理部门提供决策支持。

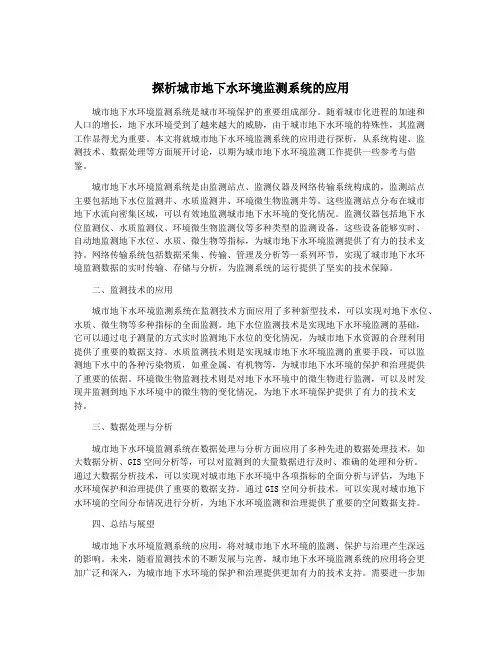

探析城市地下水环境监测系统的应用城市地下水环境监测系统是城市环境保护的重要组成部分。

随着城市化进程的加速和人口的增长，地下水环境受到了越来越大的威胁，由于城市地下水环境的特殊性，其监测工作显得尤为重要。

本文将就城市地下水环境监测系统的应用进行探析，从系统构建、监测技术、数据处理等方面展开讨论，以期为城市地下水环境监测工作提供一些参考与借鉴。

城市地下水环境监测系统是由监测站点、监测仪器及网络传输系统构成的，监测站点主要包括地下水位监测井、水质监测井、环境微生物监测井等。

这些监测站点分布在城市地下水流向密集区域，可以有效地监测城市地下水环境的变化情况。

监测仪器包括地下水位监测仪、水质监测仪、环境微生物监测仪等多种类型的监测设备，这些设备能够实时、自动地监测地下水位、水质、微生物等指标，为城市地下水环境监测提供了有力的技术支持。

网络传输系统包括数据采集、传输、管理及分析等一系列环节，实现了城市地下水环境监测数据的实时传输、存储与分析，为监测系统的运行提供了坚实的技术保障。

二、监测技术的应用城市地下水环境监测系统在监测技术方面应用了多种新型技术，可以实现对地下水位、水质、微生物等多种指标的全面监测。

地下水位监测技术是实现地下水环境监测的基础，它可以通过电子测量的方式实时监测地下水位的变化情况，为城市地下水资源的合理利用提供了重要的数据支持。

水质监测技术则是实现城市地下水环境监测的重要手段，可以监测地下水中的各种污染物质，如重金属、有机物等，为城市地下水环境的保护和治理提供了重要的依据。

环境微生物监测技术则是对地下水环境中的微生物进行监测，可以及时发现并监测到地下水环境中的微生物的变化情况，为地下水环境保护提供了有力的技术支持。

三、数据处理与分析城市地下水环境监测系统在数据处理与分析方面应用了多种先进的数据处理技术，如大数据分析、GIS空间分析等，可以对监测到的大量数据进行及时、准确的处理和分析。

通过大数据分析技术，可以实现对城市地下水环境中各项指标的全面分析与评估，为地下水环境保护和治理提供了重要的数据支持。

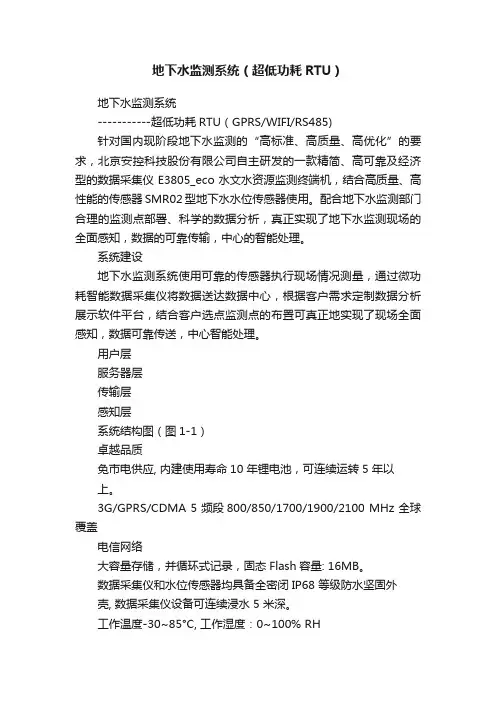

地下水监测系统（超低功耗RTU）地下水监测系统-----------超低功耗RTU（GPRS/WIFI/RS485)针对国内现阶段地下水监测的“高标准、高质量、高优化”的要求，北京安控科技股份有限公司自主研发的一款精简、高可靠及经济型的数据采集仪E3805_eco水文水资源监测终端机，结合高质量、高性能的传感器SMR02型地下水水位传感器使用。

配合地下水监测部门合理的监测点部署、科学的数据分析，真正实现了地下水监测现场的全面感知，数据的可靠传输，中心的智能处理。

系统建设地下水监测系统使用可靠的传感器执行现场情况测量，通过微功耗智能数据采集仪将数据送达数据中心，根据客户需求定制数据分析展示软件平台，结合客户选点监测点的布置可真正地实现了现场全面感知，数据可靠传送，中心智能处理。

用户层服务器层传输层感知层系统结构图（图1-1）卓越品质免市电供应, 内建使用寿命10 年锂电池，可连续运转5 年以上。

3G/GPRS/CDMA 5 频段800/850/1700/1900/2100 MHz 全球覆盖电信网络大容量存储，并循环式记录，固态Flash容量: 16MB。

数据采集仪和水位传感器均具备全密闭IP68 等级防水坚固外壳, 数据采集仪设备可连续浸水 5 米深。

工作温度-30~85°C, 工作湿度：0~100% RH1~3 秒线上即时测量高稳定度、零漂移自动采集数据，云计算存储操作，可随时随地监控现场状况。

?支持标准Modbus RTU/TCP通讯协议，免费提供软件开发接口。

易操作、易维护2.4’背光LCD 显示屏幕, 可实时显示传感器及I/O 数值, 系统及通讯状态, 单位等;显示内容自行选择设定。

软、硬件模块化设计便于二次开发。

提供基于Windows平台数据库访问中间件ODBC资料自动采集软件，提供ODBC方式，供MYSQL/SQL等数据库存取。

AQCFG配置软件界面友好，配置方便。

支持远程管理功能，可以实现远程参数设置。

地下水资源监测系统实施方案一、概述地下水是我国主要的水源之一，随着城市化进程的加快和人口的增加，对地下水的需求也越来越大。

然而地下水的开采和利用必然会对地下水环境产生影响，因此需要对地下水进行监测和管理，以保证其可持续利用。

二、地下水资源监测系统的意义地下水资源监测系统是保障地下水安全和可持续利用的重要工具。

通过监测地下水位、水质、水量等关键指标，可以了解地下水的动态变化，及时发现异常情况，提前进行预警和预测，为地下水资源管理和保护提供基础数据。

三、地下水资源监测系统的内容（一）监测点的建立和选择：根据地下水分布特点、利用情况、地质地形等因素，建立适宜的监测点，选择监测参数，制定采样计划。

（二）监测设备和方法：选择合适的监测设备和方法，包括水位计、水质分析仪、流量计等，确保数据质量可靠。

（三）数据采集和处理：采用自动化数据采集技术，实时、连续地记录地下水位、水质、水量等关键指标，将数据传输到监测中心进行处理和分析。

（四）监测结果分析和应用：根据监测结果，分析地下水变化趋势、污染情况等，进行水资源评价和管理，制定合理的地下水开采方案，提高地下水利用效率。

四、地下水资源监测系统的实施方案（一）建立监测网络：根据地下水分布特点和利用情况，建立地下水资源监测网络，确定监测点的数量、位置和监测参数。

（二）采用先进技术：选择现代化的监测设备和方法，采用数据传输和处理技术，实现自动化、数字化监测。

（三）建立监测中心：建立地下水资源监测中心，对采集的数据进行处理、分析和评价，形成水资源动态监测系统。

（四）建立应急预案：制定地下水资源应急预案，对可能出现的突发事件进行预测、预警和应对，保证地下水资源的安全和可持续利用。

（五）加强人才培养：加强地下水资源监测和管理人才的培养，提高水资源管理和保护的专业化水平。

总之，地下水资源监测系统是保障地下水安全和可持续利用的重要手段，其实施方案需要全面、科学和可操作性。

通过地下水资源监测系统的建立和运行，可以为地下水资源管理和保护提供可靠数据和信息支持。

第 6 期2023 年 12 月NO.6Dec .2023水利信息化Water Resources Informatization0 引言国家地下水监测工程共建设国家级地下水自动监测站 20 469 个，建成覆盖全国的国家地下水自动监测系统，监测站网密度和频次显著提高，水位、水温、水质等自动监测信息通过地下水监测站 RTU 设备由公网每日发送至国家地下水监测系统接收平台。

2022 年，国家地下水自动监测系统共约产生 2.46 亿条数据，自运行以来累计接收及发送的数据量超过 12 亿条。

现代化水文监测技术带来了海量监测数据，数据的处理和管理面临巨大挑战[1]。

地下水监测工程虽然建设了大量站点，但监测站仍存在分布不均匀的情况，部分地下水超采区站点密度不足或密度处于 GB/T 51040—2014《地下水监测工程技术规范》[2]规定的密度下限。

另外，国家地下水监测工程要求地下水自动监测系统数据月到报率和交换率不低于 95%，完整率不低于 90%，虽然目前国家地下水监测系统实际运行“三率”高于《地下水监测工程技术规范》要求，但仍无法实现所有监测站点全部到报。

地下水自动监测在采集、传输、解析数据的过程中，虽然单站异常率较低，但由于总站数多，实时监测数据量较大，故异常数据总量仍较大。

为确保监测数据可以为治理考核、科学评价提供坚实基础，避免由于舍弃数据或数据不准确带来的成果偏差，充分发挥工程和数据效益，地下水监测数据和数据应用必须做到提质增效及精益求精。

目前，地下水数据处理还存在经验、认知、方法不足的情况，地下水数据治理尚未形成数据治理体系，存在的主要技术问题包括：1） 海量历史数据和实时数据整合处理难度大、复杂性高。

地下水监测数据来源多样，包括历史人工监测、国家站自动监测、地方站监测、外部委共享交换等数据，由于不同时期的建设标准不一致，地下水监测历史上还存在大量未整编数据，实时入库的数据须在某一规则下与历史资料在完整性、一致性、准确性、合理性、代表性[3]等维度相衔接，地下水数据治理缺少完整的治理体系且无可借鉴的规则和技术经验。

地下水深度智能监测与预警系统设计地下水是地球上重要的自然资源之一，对于维持地表水和地下水系统的平衡至关重要。

因此，地下水深度的监测与预警系统的设计变得至关重要。

本文将讨论地下水深度智能监测与预警系统的设计原则、关键技术和实施方案。

1. 引言地下水的深度监测与预警系统可以帮助地质和水文学领域的专家和管理者实施更好的地下水管理措施，减少水资源浪费和环境风险。

该系统的设计应考虑以下几个方面：监测设备的选择、数据传输和分析、预警策略的制定等。

2. 设备选择地下水深度的监测需要选择合适的监测设备。

通常选择压力式传感器和水位计来测量地下水的深度。

这些设备可以采集准确的地下水位数据，并能够长期稳定运行。

此外，为了保证数据的准确性和可靠性，还需要考虑设备的防水性能和抗干扰能力。

3. 数据传输与分析地下水的深度数据需要实时传输和分析，以便及时发现异常情况并做出预警。

传输方式可以选择无线传感器网络或者远程监测系统，将数据传输至水文监测中心。

在数据分析方面，可以利用数据挖掘和机器学习算法对地下水位数据进行分析和建模，以预测未来的地下水位变化。

4. 预警策略基于监测数据和分析结果，可制定相应的预警策略。

预警策略应考虑地下水位的变化速度和幅度，以及与地表水体和地下水循环之间的关系。

根据预警等级的不同，可以采取不同的响应措施，如提醒水利管理部门或居民进行相应的调整，以避免水资源的浪费和环境灾害的发生。

5. 系统实施地下水深度智能监测与预警系统的实施需要充分考虑现有的水文监测设施和数据传输网络。

可以与现有的监测站点和网络进行接入，实现监测数据的集成和共享。

此外，系统的实施还需要进行相关培训和技术支持，以确保系统的正常运行和数据的可靠性。

6. 案例分析某地区的地下水资源呈现下降趋势，需要设计一套地下水深度智能监测与预警系统。

首先，选择了抗干扰能力强、防水性能好的压力式传感器和水位计来监测地下水位。

其次，采用无线传感器网络将数据传输至水文监测中心，并应用数据挖掘和机器学习算法对地下水位数据进行分析和建模。

地下水监测系统方案---概述---地下水资源较地表水资源复杂，因此地下水本身质和量的变化以及引起地下水变化的环境条件和地下水的运移规律不能直接观察，同时，地下水的污染以及地下水超采引起的地面沉降是缓变型的，一旦积累到一定程度，就成为不可逆的破坏。

因此准确开发保护地下水就必须依靠长期的地下水监测，及时掌握动态变化情况。

---系统解决方案---2.1系统概述地下水监测系统依托中国移动公司GPRS网络，工作人员可以在监测中心查看地下水的水位、温度、电导率的数据。

监测中心的监测管理软件能够实现数据的远程采集、远程监测,监测的所有数据进入数据库，生成各种报表和曲线。

2.2系统组成地下水监测系统由四部分组成：监测中心、通信网络、微功耗测控终端、水位监测记录仪。

2.3系统拓扑图2.4监测中心2.4.1中心软件系统概述该软件是地下水监测系统专用软件，采用B/S结构，由系统管理员负责管理，领导者或其它工作人员经授权后可在自己的计算机上通过局域网访问服务器，可进行权利范围内的操作。

如果需要，该软件可以在INTERNET公网上发布，被授权者在任何地方的计算机上都可以通过INTERNET公网访问和操作该系统。

该软件采用模块结构，主要包括两大模块：一个是人机界面、另一个是通讯前置机。

每个模块又由若干小模块组成。

通讯前置机软件主要负责监控中心与现场设备的通信，它具有强大的兼容性，可支持任何厂家生产的GPRS、CDMA、MODEM、RS485等通信产品，支持多种通信方式共存一个系统。

人机界面包括基础数据管理、远程操作、人工录入、数据查询、数据报表、数据分析、地图管理等多项内容，可根据不同客户的不同需求设计组合成个性化的监控与管理系统软件。

2.4.2监测中心配置硬件：中心具备宽带网络（类型：光纤、网线、ADSL等），并绑定固定IP。

一台专用计算机，放在机房，作为固定IP服务器，将服务器操作系统和数据库软件和系统监控软件装在里面，存贮数据，保证其24小时在线。
