SolidWorksSimulation有限元分析一.Solidworks Simulation中有四种单元类型:一阶实体四面体单元,二阶实体四面体单元,一阶三角形壳单元,一阶三角形壳单元,二.模型分析的关键步骤:1.创建算例:对模型的每次分析都是一个算例。
一个模型可包含多个算例。
2.应用材料:向模型添加包含物理信息(如屈服强度)的材料。
3.添加约束:模拟真实的模型装夹方式,对模型添加夹具(约束)。
4.施加载荷:载荷反映了作用在模型上的力。
5.划分网格:模型被细分为有限个单元。
6.运行分析:求解计算模型中的位移,应变和应力。
7.分析结果:解释分析的结果。
三.夹具类型及属性:标准夹具:1.固定几何体2.滚柱/滑杆3.固定铰链高级外部力:1.对称2.圆围对称3.使用参考几何体4.在平面上5.在圆柱子面上6.在球面上四.怎样装入Simulation:选择工具---插件命令,在弹出的插件对话框中的SolidworksPremium Add-ins插件栏中勾选Solidworks Simulation,并单击确定。
则会在命令管理器中显示Simulation管理器。
在插件对话框中还有Solidworks插件和其它插件两栏的命令可供选择。
五. Simulation(有限元分析)的操作步骤:打开一模型,单击Simulatio标签栏,1.单击新算例,在算例对话框中输入算例的名称(如深梁),并在类型中选择一种,点击确定;2.然后在模型树中选择名称(如深梁),单击应用材料命令,在弹出的材料对话框中选择一种材料,单击确定,对模型赋予材料;3.单击夹具顾问命令,在弹出的Simulation顾问对话框中单击添加夹具命令,在弹出的夹具对话框中的类型栏中的标准栏中单击固定几何体按钮,在符号设定下的符号大小中输入300,再选择一个面,也可以在高级栏中选择相应的命令,单击确定;4.再单击外部载荷顾问下拉列表中的压力命令,在弹出的压力对话框中类型栏中的类型中选择一个面,一般选择垂直于所选面选项,在压强值栏中选择压强的单位和压强值的大小,完成后单击确定;5.再单击运行下拉列表下的生成网格命令,在弹出的网格对话框中设置好后,单击确定;再单击运行按钮,系统自动运算完成,可以查看生成的几个结果。
SolidWorksSimulation有限元分析培训教程SolidWorks Simulation是一种用于进行有限元分析的软件工具,它可以帮助工程师们在设计阶段,预测和模拟产品性能。
这样可以帮助他们提前发现和解决可能存在的问题,更加准确地评估产品的稳定性和可靠性。
在进行SolidWorks Simulation有限元分析之前,首先需要创建CAD模型。
然后,可以使用SolidWorks Simulation中的各种分析工具来模拟和测试产品的行为。
有限元分析是一种通过将复杂的结构分解成许多小的有限元来近似解决方程的方法。
这些有限元是通过将结构分割成离散的区域来建立的,每个区域都可以用简单的数学模型来表示。
然后,通过求解这些模型,可以预测产品在不同载荷下的响应和变形。
在进行分析之前,首先需要定义边界条件和载荷。
边界条件包括固定支撑点、连接约束等;载荷包括力、压力、温度等。
这些条件和载荷的定义将直接影响分析结果。
完成边界条件和载荷的定义后,可以对模型进行网格划分。
网格划分的目的是将有限元分析中所需的离散节点与连续物体的实际形状和尺寸相匹配。
划分网格后,可以通过求解有限元方程组来得到产品在给定条件下的响应和变形。
除了分析结果之外,SolidWorks Simulation还可以提供其他有用的信息,如应力分布、位移图、动画等。
这些信息可以帮助工程师们更好地理解产品的行为,并做出正确的决策。
1. SolidWorks Simulation的基本概念和界面介绍。
包括如何打开SolidWorks Simulation,如何导入CAD模型,如何创建分析模型等。
2.分析前的准备工作。
包括如何定义边界条件和载荷,如何选择适当的分析类型,如何进行网格划分等。
3.分析过程的设置和求解。
包括如何设置参数,如何进行求解,如何查看分析结果等。
4.分析结果的解读和分析。
包括如何分析应力分布、位移图、动画等结果,如何识别问题和改进设计。
SolidWorksSimulation有限元分析培训教程1SolidWorksSimulation有限元分析培训教程1SolidWorks Simulation 是一种基于有限元分析的工程仿真软件,可用于对各种结构和组件进行强度、刚度、振动、热分析等。
为了正确使用和掌握SolidWorks Simulation,许多工程师和设计师都需要接受相应的培训教程。
本文将详细介绍SolidWorks Simulation的培训教程1 SolidWorks Simulation培训教程1主要介绍了软件的基本概念和应用技巧。
首先,教程会帮助学员了解有限元分析的基本原理和步骤。
有限元分析是一种工程计算方法,通过将结构或组件分成有限数量的小元素,并对每个元素进行力学、热学等计算,从而得到整体结构的行为特性。
了解有限元分析的原理和步骤对于正确使用SolidWorks Simulation非常重要。
接下来,教程将介绍SolidWorks Simulation软件的界面和功能。
学员将学习如何打开SolidWorks Simulation,并了解软件的各个工具和选项。
教程还将演示如何创建分析模型、定义材料属性和加载条件等。
同时,教程还会介绍SolidWorks Simulation中的求解器和结果显示工具,以及如何对结果进行解释和分析。
在教程的后半部分,学员将通过一系列示例来学习SolidWorks Simulation的具体应用技巧。
教程将涵盖不同类型的分析,如静力学分析、模态分析和热传导分析等。
每个示例都会详细演示如何设置分析条件、运行分析和解释结果。
除了基本的应用技巧,教程还将介绍一些进阶的功能和应用。
例如,学员将学习如何进行优化设计,以实现最佳的结构性能。
此外,教程还将介绍如何使用SolidWorks Simulation进行疲劳分析和动力学分析等更高级的技术。
总结起来,SolidWorks Simulation培训教程1 是学习SolidWorks Simulation的入门教程,它将帮助学员了解有限元分析的基本原理和步骤,并掌握SolidWorks Simulation的基本功能和应用技巧。
SolidWorksSimulation有限元分析培训教程1SolidWorksSimulation有限元分析培训教程1SolidWorks Simulation是一种基于有限元分析(FEA)的软件工具,它能够帮助工程师们更好地理解和预测产品在不同工况下的性能。
本文将介绍SolidWorks Simulation有限元分析培训教程的第一部分内容。
SolidWorks Simulation有限元分析培训教程的第一部分主要涵盖了以下几个方面的内容:介绍有限元分析的基本原理和应用、软件界面的介绍和操作、建立有限元模型、设置边界条件、进行求解和结果分析。
首先,教程会介绍有限元分析的基本原理和应用。
有限元分析是一种数值计算方法,通过将实际结构或系统分割成有限数量的小元素,再通过求解这些小元素之间的相互作用,从而得到整个结构或系统的行为和性能。
有限元分析广泛应用于产品设计和工程分析领域,能够帮助工程师们更好地优化产品设计,提高产品的性能和可靠性。
同时,教程还会介绍如何设置边界条件。
边界条件是有限元分析中非常重要的一部分,它决定了结构或系统在分析过程中的约束和加载情况。
教程将会介绍如何设置约束条件和加载条件,如固定支撑、力加载、压力加载等。
最后,教程会介绍如何进行求解和结果分析。
求解是有限元分析的核心过程,它通过数值方法求解有限元模型的方程组,得到结构或系统的响应结果。
教程将会介绍如何进行求解,以及如何对求解结果进行后处理和分析,如应力分析、位移分析、变形分析等。
综上所述,SolidWorks Simulation有限元分析培训教程的第一部分内容涵盖了有限元分析的基本原理和应用、软件界面的介绍和操作、建立有限元模型、设置边界条件、进行求解和结果分析等方面的内容。
通过学习这些内容,工程师们能够更好地掌握SolidWorks Simulation有限元分析的基本技能,从而能够更好地应用于产品设计和工程分析中。
SolidWorksSimulation有限元分析培训教程SolidWorks Simulation是一款强大的有限元分析软件,广泛应用于工程设计和分析领域。
本文将为您介绍SolidWorks Simulation有限元分析培训教程,帮助您更好地了解和掌握该软件。
首先,我们将介绍SolidWorks Simulation的基本概念和工作流程。
SolidWorks Simulation是一种基于有限元分析原理的虚拟仿真软件,可以帮助工程师预测产品在不同工况下的性能和行为。
它可以模拟各种物理现象,如结构应力、热传导、振动等,并提供详细的分析结果和可视化展示。
在使用SolidWorks Simulation进行有限元分析之前,我们需要进行准备工作。
首先,我们需要创建几何模型,可以使用SolidWorks软件进行建模。
然后,我们需要定义材料属性,包括材料的弹性模量、泊松比等参数。
接下来,我们需要设置边界条件和加载条件,以模拟实际工况。
在进行有限元分析之前,我们需要进行网格划分。
网格划分是将几何模型划分为小网格单元,用于数值计算。
SolidWorks Simulation提供了自动网格划分工具,可以根据用户定义的精度要求进行自动划分。
划分好网格后,我们可以进行材料和加载条件的分配。
完成准备工作后,我们可以进行有限元分析。
首先,我们可以进行静力分析,计算结构在静力工况下的应力和变形。
SolidWorks Simulation 提供了多种求解器,可以根据不同需求选择合适的求解器。
静力分析结果可以帮助我们评估结构的强度和刚度。
除了静力分析,SolidWorks Simulation还支持其他类型的分析。
例如,动力分析可以模拟结构在振动工况下的响应;热分析可以模拟结构在热传导工况下的温度分布。
这些分析可以帮助我们更全面地了解结构的行为和性能。
完成有限元分析后,我们可以查看分析结果并进行后处理。
SolidWorks Simulation提供了丰富的后处理工具,可以直观地展示分析结果。

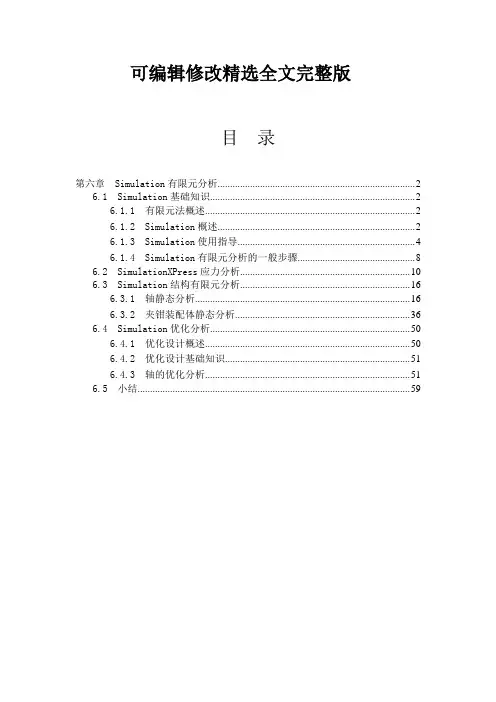

可编辑修改精选全文完整版目录第六章 Simulation有限元分析 (2)6.1 Simulation基础知识 (2)6.1.1 有限元法概述 (2)6.1.2 Simulation概述 (2)6.1.3 Simulation使用指导 (4)6.1.4 Simulation有限元分析的一般步骤 (8)6.2 SimulationXPress应力分析 (10)6.3 Simulation结构有限元分析 (16)6.3.1 轴静态分析 (16)6.3.2 夹钳装配体静态分析 (36)6.4 Simulation优化分析 (50)6.4.1 优化设计概述 (50)6.4.2 优化设计基础知识 (51)6.4.3 轴的优化分析 (51)6.5 小结 (59)第六章 Simulation有限元分析在制造业中,为了缩短产品设计周期,提高产品质量,广泛采用计算机辅助工程(Computer Aided Engineering,CAE),机械设计已逐渐实现了由静态、线性分析向动态、非线性分析的过渡,由经验类比向最优设计的过渡。
CAE在产品开发研制中显示出了无与伦比的优越性,使其成为现代企业在日趋激烈的竞争中取胜的一个重要条件,因而越来越受到科技界和工程界的重视。
在CAE技术中,有限元分析(Finite Element Analysis,FEA)是应用最为广泛、最为成功的一种数值分析方法。
SolidWorks Simulation即是一款基于有限元(即FEA数值)技术的分析软件,通过与SolidWorks的无缝集成,在工程实践中发挥了愈来愈大的作用。
6.1 Simulation基础知识6.1.1 有限元法概述有限元法(Finite Element Method,FEM)是随着计算机的发展而迅速发展起来的一种现代计算方法,是一种求解关于场问题的一系列偏微分方程的数值方法。
有限元分析的基本概念是用较简单的问题代替复杂问题后再求解。
