法兰平面度测量工艺指导书

  • 格式：pdf
  • 大小：305.58 KB
  • 文档页数：9

塔筒法兰平面度测量规范(含法兰内倾度)1.概述该规范适用于所有风力发电行业的塔筒法兰平面度(含内倾度)的测量。

在风电行业塔筒制造过程中，法兰平面度(含内倾度)是一项非常重要的几何指标，它将直接影响两法兰之间的结合程度及塔筒预紧状态。

2.测量工具建议使用瑞典Damalini AB公司制造的Easy-laser TM D600等型号均可，软件使用Easy-Link专用软件。

3.测量过程3.1.发射器的安装3.1.1.将发射器的旋转头置于底盘中心.(见图1)图1 激光发射器的安装3.1.2.用六角扳手将两颗固定螺丝依次分三次预紧。

(注意:不能一次预紧)3.2.发射器的架设3.2.1.将发射器架设在法兰4点半钟，即3点与6点之间的中间螺栓孔处。

(见图3)3.2.2.注意支点朝内,两个调整旋钮朝外(见图3).3.3.测量密度的确定3.3.1.所谓测量密度,就是在法兰上测量多少点. 测量密度过高,增加无谓的工作量; 测量密度过低,不能完全反映法兰的平面度变化量及变化趋势,甚至会将尖峰点漏掉.所以,合理的测量密度是非常重要的.3.3.2.测量密度的确定无特定要求情况下，按下表为依据：法兰螺栓孔数64 68 70 72909296100108110116 120测量密度16 17 14 1818232425 27 22 29 30法兰螺栓孔数 130 136 138140144160170180190测量密度26 34 46 28 36 40 34 36 383.4.测量点的编号3.4.1.从焊缝开始,顺时针依次编号. (见图2)3.4.2.若同时测内倾度,则先内后外编号. (见图2)图2 测量点的编号3.5.激光面的粗调(见图3)3.5.1.目的是提供一个和被测法兰近似平行的激光面.3.5.2.采用三点法,将三点处的激光都调整到靶中央环.图3激光发射器的架设三点的确定3.5.3.1点是近点,尽量靠近激光发射器的法兰外侧.3.5.4.2点是B旋钮和支点的延长线于法兰外侧的交点.3.5.5.3点是A旋钮和支点的延长线于法兰外侧的交点.3.5.6.先将D5激光探测器放置于1点.3.5.7.将D5在探杆上下移动,使激光落在靶中央.固定两螺钉,使D5不能在探杆上滑动.3.5.8.将D5放置于2点,调整B旋钮,使激光落在靶中央环.3.5.9.将D5放置于3点,调整A旋钮,使激光落在靶中央环.3.6.激光面的精调(见图3)3.6.1.目的是提供一个和被测法兰非常近似平行的激光面.3.6.2.采用三点法,将三点处的探测器读数控制在0~0.2之间.3.6.3.将D5放置于1点,在Program 17 Values程序中,按5将H值删掉,按.将数据放大,以便监测.当有读数时,按0将该点读数逻辑0.3.6.4.将D5放置于2点,调整B旋钮,使读数在0~0.2之间.3.6.5.将D5放置于3点,调整A旋钮,使读数在0~0.2之间.3.7.激光发射器的调整旋钮图4调整旋钮3.7.1.锁紧旋钮,只锁粗调旋钮,不锁微调旋钮.3.7.2.粗调旋钮,粗调时用(见图4).3.7.2.1.检查微调旋钮,将微调旋钮旋至正常位置,距离粗调旋钮2.5mm处.(注意!! 每次使用前，操作人员养成良好习惯，检查该位置，使用完毕后，回复该位置。

)3.7.2.2.松开锁紧旋钮.3.7.2.3.调整粗调旋钮,目测将激光调至靶中心环.3.7.2.4.固定锁紧旋钮.3.7.3.微调旋钮,精调时用.3.7.3.1.检查锁紧旋钮,确认已经锁紧.3.7.3.2.用主机监视,调整微调旋钮,达到所需要的数据.3.7.3.3.注意不能超过最大行程5.5mm,否则有可能导致调整细牙的损坏(见图4).3.8.激光探测器的架设3.8.1.探测器在探杆上,要保证V＋朝上,V－朝下.(见图5)图5 探测器的安装方向3.8.2.探测器的重心要落在磁吸座上,不能落在磁吸座之外.3.8.3.磁吸座极性方向指向法兰中心,开关朝外. (见图6,7)图6 磁吸座极性方向图7 磁吸座在法兰上的位置3.9.测量过程3.9.1.按28进入Program 28 Flange 程序.3.9.2.输入测量点数,即测量密度.(如按内外环测内倾度,则测量点数*2) 3.9.3.输入测量环的直径.输入直径为(D+d)/2D 法兰测量外环直径d 法兰测量内环直径法兰环宽度=(D-d)/23.9.4.按主机显示依次将激光探测器放置在被测点上,按确认.3.9.5.测量完毕,不需要设基准点.3.9.6.按菜单键.3.9.7.按0 Store 存储键3.9.8.输入名称举例: XX yyM zzz T (M/B) UF(DF) O(/I) F1(/W1)XX 制造商名称yyM 塔筒高度 Tower heightzzz 风塔编号Tower number zzz(001~N)T (M/B) 塔段编号Section No. (T顶 /M中/B底)UF(DF) 法兰位置Flange Location.( UF:Udder Flange DF:Down Flange)O(/I) 外环 Outer ,I内环 Inner,内外环同时测量时命名前加//.(在按键0中) F1 装配测量次数 Measure times after fittingW1 焊接后测量次数 Measure times after welding3.10.电缆的连接(见图8)3.10.1.探测器的上方和背面各有一个接口,没有区别,视方便而定,塔筒测量时,一般接在背面较方便.3.10.2.电缆接头是快速接头,插时手抓在黑色橡胶部位,垂直插入接口,轻轻旋转,同时施压,在某一位置,接头会"啪"一声自动弹入.3.10.3.拔接头时,手抓白色金属头,不要旋转,直接拔出即可.图8 电缆的插拔方法3.11.电缆的固定(见图9)3.11.1.当作垂直于大地的法兰平面度时,往往需要将2m和5m串接使用,因重力原因和意外拉动电缆,可能会导致电缆和探测器接口损坏.3.11.2.在这种情况下,必须使用电缆固定器.将电缆绕两道用螺钉固定在探杆上.图9 电缆固定器3.12.数据的传输3.12.1.重新开机,按0 Restore释放存储键3.12.2.选择要打开的数据编号.3.12.3.有四个信息选项(Memory Option)Restore 释放存储 1Delete This 删除该项内容 3Delete All 删除所有内容7Return 返回内存目录93.12.4.按1释放存储.3.12.5.按菜单键.3.12.6.将Easy-Link软件界面打开.3.12.7.将R232接口连接主机和PC机.3.12.8.按9 Send 将数据从主机发送至PC机.4.软件安装及数据处理4.1.软件安装按照说明书进行软件的安装。

4.2.数据处理.4.2.1.界面功能键序号功能键 function 功能readings 原始数据1 A Absolute2 3 Select 3 reference points 选择3点作基准点3 B Best fit around zero 选择某基准面,使其代数和为04 C Best fit to center 以中央区域为基准5 + Best fit all positive 以最低3点为基准,其偏离值都为正6 - Best fit all negative 以最高3点为基准,其偏离值都为负7 I Reference to inner circle 以内环为基准8 O Reference to outer circle 以外环为基准4.2.2.平面度评判值序号评判值意义1 Max 最大值2 Min 最小值3 Peak-Peak 峰峰值4 Averagelevel 平均值dev 正态平均值5 StandardRms 有效值6 Flatness4.2.3.平面度评判标准(最终以技术文件为准)该数据都是指以最低3点为基准时的峰峰值.顶法兰中间法兰基础环法兰mm 建议标准 0.35~0.5mm 1.5~2mm 3~54.2.4.内倾度的计算∆＝(outer－inner)*H/(H-60)4.2.5.内倾度评判标准(最终以技术文件为准)图13 法兰内倾度∆≤ H/100如法兰宽度为150 mm,则∆要在0~1.5 mm之间.5.主机菜单5.1.功能菜单按菜单键可实现程序菜单和功能菜单的相互切换.①背景灯开关切换②对比度③日期设置④时间设置⑤自动关机时间(10至99分钟,0人工关机)⑥滤波设置⑦精度选择⑧屏幕打印⑨将当前数据发送到PC机.◎存储或回放☉在线帮助Battery 电池电量L低,H高.5.2.程序菜单•Program 11, Horizontal 时钟法卧式机械对中•Program 12, Easy-Turn TM 任意三点法卧式机械对中•Program 13, Softfoot 软脚•Program 14, Cardan 偏置轴对中•Program 15, Vertical 立式机械对中•Program 16, Offset and Angle 位移和角度•Program 17, Values 测量值•Program 18, Machine train 机组对中•Program 19, Vibrometer 振动•Program 21, Spindle 心轴•Program 22, Straightness 直线度•Program 23, Center of Circle 同心度•Program 24, Flatness 平面度•Program 25, Plumbline 铅垂度•Program 26, Squareness 垂直度•Program 27, Parallelism 平行度•Program 28, Flange 平面度(法兰)•Program 29, BTA Digital 皮带轮对中•Program 31, Half Circle 同心度(半圆,时钟法 )•Program 32, Half Circle Easy 同心度(半圆,任意三点法 )•Program 33, Rotation 旋转•Program 34, Straightness N 直线度(即时)•Program 35, Center of Circle N 同心度(即时)•Program 36, Half Circle N 同心度(半圆,时钟法即时)•Program 37, Half Circle Easy N 同心度(半圆,任意三点法,即时)对法兰测量来讲,两个程序要掌握.Program 17, Values 激光精调时用Program 28, Flange 测量法兰时用6. 常见问题6.1.清洁.为了最好的测量结果,要保持仪器的(特别是探测器的PSD读数区)清洁,没有手指印.可以用麂皮清洁.6.2.电池.大部分类型的4节2号干电池都可使用,包括充电电池.但是碱性电池的效果会更佳.长期不用,要将电池拿出.6.3.当不能开机时,请检查:6.3.1.按开机键太快.(2秒)6.3.2.电池的安装极性是否正确.6.3.3.更换电池.6.4.没有激光时, 请检查:6.4.1.电缆接口.6.4.2.更换电池.6.5.主机上没显示数据时, 请检查:6.5.1.看是否有激光.6.5.2.打开保护靶.6.5.3.调整激光打到靶区.6.6.数据不稳定时, 请检查:6.6.1.固定结构件上的螺丝.6.6.2.调整激光离开PSD读数区的边缘.6.6.3.提高滤波设置.附件：主机操作步骤1．按ON/OFF开机。

合集下载

CA6140卧式车床法兰盘

CA6140卧式车床法兰盘

目录1 零件的工艺性分析 (1)1.1零件的功能. 结构及特点 (1)1.2主要加工表面及其要求 (1)2 毛坯的选择 (1)2.1确定毛坯的类型，制造方法和尺寸及公差 (1)2.2 绘制毛坯图 (2)3 基准的选择 (3)4 拟定机械加工工艺路线 (3)5 Φ4孔夹具设计 (5)5.1设计要求 (5)5.2定位方案的选择 (5)5.3定位元件的设计 (7)5.4定位误差的分析与计算 (7)5.5夹紧力的计算 (7)5.6定位套的设计 (8)5.7钻模板的设计 (9)5.8钻套、衬套的选择 (10)5.9导向误差的计算 (10)5.10安装误差 (11)5.11夹具误差 (11)5.12加工方法误差 (11)5.13保证加工精度的条件 (12)6 夹具总图设计 (13)6.1夹具总图上应标注的尺寸和公差 (13)6.2夹具的公差配合 (14)总结 (14)参考文献 (15)1 零件的工艺性分析1.1零件的功能. 结构及特点题目给的零件是CA6140卧式车床上的法兰盘，它位于车床丝杆的末端，主要作用是标明刻度，实现纵向进给。

零件的Φ100外圆上标有刻度线，用来对齐调节刻度盘上的刻度值，从而能够直接读出所调整的数值。

外圆上钻有底部为Φ4mm 上部为Φ6mm 的定位孔，实现精确定位。

法兰盘中部的通孔则给传递力矩的标明通过，本身没有受到多少力的作用。

法兰盘零件图见附图1.1.2主要加工表面及其要求1. Φ20045.00 mm 的通孔表面粗糙度为1.6μm ，其轴线为定位基准，两端倒C1.5的角度。

孔的位置尺寸为90㎜。

2．Φ45 mm 的外圆柱面 其上有一个底部为Φ4㎜，上部为Φ6㎜的定位孔，深度为7㎜，其表面粗糙度为3.2um ，定位尺寸为28±0.3㎜和中心轴线，表面粗糙度要求为0.4μm ，而且要求抛光，两端倒R5的圆角。

3．Φ45 的外圆柱面其右端面车3×2㎜的退刀槽，Φ45 ㎜的外圆柱面粗糙度为0.8μm 且右端倒C6的角，其总的定位尺寸为34㎜。

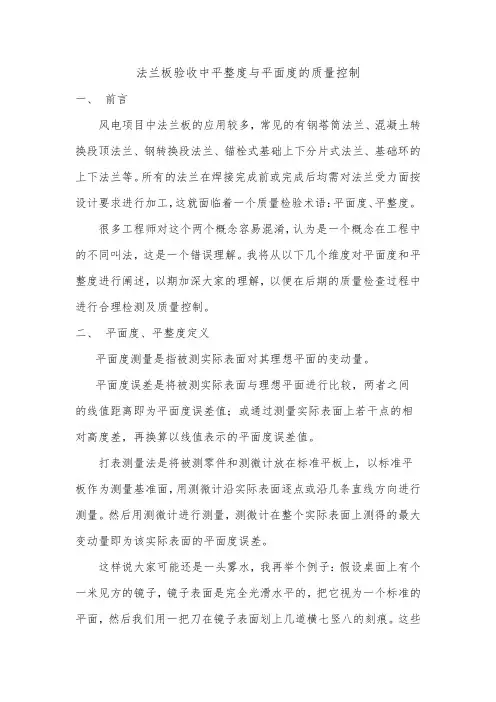

法兰板验收中平整度与平面度的质量控制
