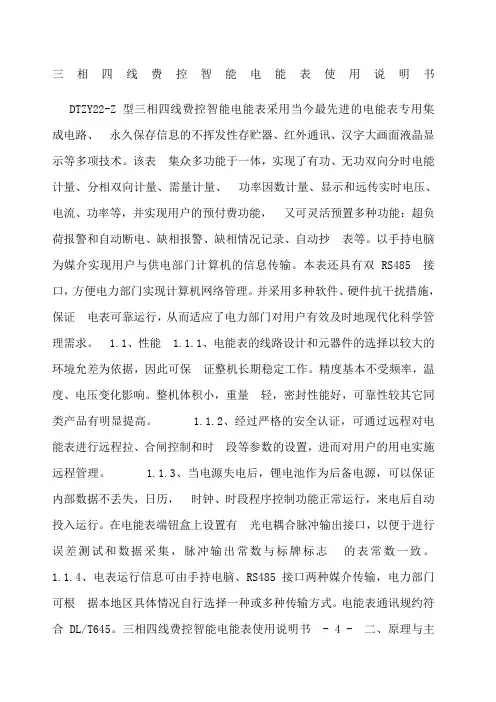

三相四线电子式多功能电能表说明书(淮北万华国网型)V1.0

三相四线费控智能电能表使用说明书 DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双 RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合 DL/T645。

三相四线费控智能电能表使用说明书 - 4 - 二、原理与主要技术参数： A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过 SPI 口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。

DTSD1277型DSSD1277-B型三相电子式多功能电能表使用说明书安装、使用产品前请阅读使用说明书石家庄科林自动化有限公司目录1概述 ....................................................................................................................................错误！未定义书签。

2工作原理 ............................................................................................................................错误！未定义书签。

3技术参数 ............................................................................................................................错误！未定义书签。

3.1主要型号 ...............................................................................................................................错误！未定义书签。

3.2主要技术参数 .......................................................................................................................错误！未定义书签。

3.3抄表及全失压电池 ...............................................................................................................错误！未定义书签。

068DTSD1352(DTSF1352)三相电子式多功能电能表安装使用说明书V1.0上海安科瑞电气股份有限公司1概述DTSF1352三相电子式电能表与DTSD1352三相电子式多功能电能表主要用于计量低压网络的三相有功电能，并可选配RS485通讯功能，方便用户进行用电监测、集抄和管理。

产品具有精度高、体积小、安装方便等优点。

可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。

DTSD1352作为多功能电能表同时可进行电压、电流、功率等电量的测量，以及无功电能计量。

2主要功能功能功能说明DTSD1352DTSF1352电能计量有功电能计量（正、反向）■■无功电能计量（正、反向）■A、B、C分相正向有功电能■电量测量U、I■■P、Q、S、PF、F■LCD显示8位段式LCD显示■■按键编程4按键可编程通信、变比等参数■■脉冲输出有功脉冲输出、时钟脉冲输出■■无功脉冲输出□（与时钟复用）LED报警失压及数据校验失败报警■■复费率及附带功能支持4个时区、2个时段表、8个日时段、4个费率□□四种最大需量及发生时间□上12月历史冻结数据□□（无需量）日期、时间□□通讯RS485接口，同时支持Modbus、DL/T645-07、DL/T645-97□□(■：标配；□：可选)3技术参数5接线与安装三相四线经互感器接入三相四线直接接入ABC三相三线经互感器接入三相三线直接接入通讯及脉冲输出端子注：11、12为时钟与无功脉冲复用端子，默认为时钟脉冲输出。

6操作与显示6.2显示界面上电后显示正向有功电能。

可通过三类查看键实现翻屏显示。

各类显示界面顺序说明如下：A相电压、B相电压、C相电压、A相电流、B相电流、C相电流、频率、日期、时间、通信地址、软件版本号、全显检测；A相有功功率、B相有功功率、C相有功功率、总有功功率、A相无功功率、B相无功功率、C相无功功率、总无功功率、A相视在功率、B相视在功率、C相视在功率、总视在功率、A相功率因数、B相功率因数、C相功率因数、总功率因数、正向有功最大需量、反向有功最大需量、正向无功最大需量、反向无功最大需量；：正向有功总电能、反向有功总电能、正向无功总电能、反向无功总电能、正向有功尖电能、正向有功峰电能、正向有功平电能、正向有功谷电能、反向有功尖电能、反向有功峰电能、反向有功平电能、反向有功谷电能、正向无功尖电能、正向无功峰电能、正向无功平电能、正向无功谷电能、反向无功尖电能、反向无功峰电能、反向无功平电能、反向无功谷电能、A相正向有功电能、B相正向有功电能、C相正向有功电能。

用户操作使用说明DTSD843型三相四线电子式多功能电能表淮北万华仪表有限责任公司一．产品简介 (3)1.1概述 (3)1.2技术指标 (3)1.3工作原理 (5)二、外形说明及安装 (6)2.1外形图 (6)2.2液晶显示屏内容 (7)2.3 电表的安装及接线 (8)2.3.1电表的安装 (8)2.3.2端子接线图 (9)三、基本功能 (11)3.1电能计量功能 (11)3.2需量测量 (11)3.3 时钟 (11)3.4费率和时段 (11)3.5清零 (11)3.6数据存储 (12)3.7冻结 (12)3.8事件记录 (12)3.9通讯 (12)3.10信号输出 (13)3.11显示 (13)3.12 测量 (13)3.13 安全保护 (13)3.14 负荷记录 (14)3.15 停电抄表 (14)3.16 报警 (14)五、存储和运输 (14)六、保证期限 (14)七、保养和维修注意事项 (14)附录 (15)附录A 显示项目 (15)附录B 故障显示 (15)一．产品简介1.1概述DTSD843型三相电子式多功能电能表采用了最新设计的专用数字集成电路和超低功耗16位MCU，可以直接准确测量各相正反有功无功电量，并依据相应的费率和需量要求进行调整。

可以进行4种费率、14个时区、14个日时段（8套）、30个节假日及周休日等设置，具有有功最大需量记录功能，对有功功率、无功功率、电压、电流、功率因数等用电参数进行实时测量和处理，具有红外遥控编程抄表、双RS485远程抄表（两通讯接口电气隔离防护，相互通信不受干扰）、有功无功脉冲输出、停电抄表、负荷记录等功能。

数据显示采用宽温度范围的大屏幕中文液晶，便于人工抄表记录。

本产品采用SMT工艺和先进设备制造，严格按照ISO9001：2000控制过程工艺和质量。

高度集成化设计和防静电、防雷、瞬变干扰抑制等多种抗干扰设计，关键元器件均采用国际知名品牌的低功耗、长寿命器件。

三相三四线智能电能表使用说明指导书1 综合介绍1.1 概述DSZ331/DTZ341三相三线/三相四线智能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等电能表有关标准，采用DL/T645-2007通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电能和无功电能，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

拟制：扶小飞2011-06-24 图号：OKRW2.702.635SS审核：拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：L C D 显示器Ia+Ia-Ib+Ib-Ic+Ic-仪用电流互感器(CT)ia-ia+ib-ib+ic-ic+ 微控制器Ua Ub Uo Uc Uo 电压分压电路Uo uauo uo uoubuc 通信接口内部存储器时钟/电池脉冲输出按钮集成计量芯片停电抄表电池电源aU bU U U c n图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.1 主要技术参数项目 技术要求参比电压 3×220V/380V ，3×57.7V /100V , 3×100V电压测量范围 三相80%Un ~120%Un电流测量范围 1％Ib~6Ib互感器接入式：0.3(1.2)A,1(2)A,1.5(6)A, 5(6)A直通式：5(20)A,10(40)A,拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：15(60)A,20(80)A具体电流规格参见面板标识准确度等级 有功0.2S 、0.5S 级、1级 ; 无功2级工作温度 -25℃～60℃极限工作温度-40℃～70℃相对湿度 ≤95%（无凝露）频率范围 (50±2.5)Hz启动电流 互感器接入式表：1‰In(0.2s 级)，1‰In(0.5s 级)，2‰In(1级)直通表：4‰Ib(1级)功耗 ＜1.5W ，6VAMTBF ≥1×105 h设计寿命 10年拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：1.3.2 日历时钟 （DS3231SN 温补时钟） 时钟误差 ≤0.5 s/d （0℃~+40℃时：±2ppm;-40℃~+85℃时：±3.5ppm ）时钟频率 1Hz电池寿命 10年电池连续工作时间≥5年1.3.3 光耦脉冲输出脉冲输出常数 出厂设置以仪表面板标识为准。

三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合DL/T645。

三相四线费控智能电能表使用说明书- 4 - 二、原理与主要技术参数：A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过SPI 口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。

三相四线费控智能电能表使用说明书三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安能测量四象限定义参考下图，其参考矢量是电流矢量（取向右为正方向）。

电压矢量U 随相角φ改变方向。

电压U 和电流I 间的相角φ在数学意义上取正（逆时针方向）。

图：电能测量四象限定义 3.1.2 电能计量功能电表可计量如下电能资料：分时计量功能，即可按相应的时段分别累计、存储总、尖、峰、平、谷有功电能、无功电能；分别计量正反向有功、无功分相电能。

所有电能资料均可存储当前及最近12 个月的数据，显示当前及上月、上上月的资料。

其中：四象限无功电能除能分别记录、显示外，还可通过软件编程，实现组合无功 1 和组合无功 2 的计算、记录、显示。

（注：循环显示组合无功 1 和组合无功2，但可按显和采集四象限无功量）。

分相正、反向有功无功电能，对三相四线来讲，是指A、B、C 三相各相的正、反向有功无功电能；对三相三线来讲，是指AB、BC 相各相的正、反向有功无功电Ù三相四线费控智能电能表使用说明书- 8 - 能。

三相电子式多回路电能表使用说明书产品特点：实时数据显示项部分显示字符功能注：1、当功率或功率因数为负时，数据显示左边第一个有负号指示。

2、若发生断相、过压、欠压事件，则在相应显示页面的相应显示项后会显示发生该事件的相序符号。

4、显示项功能四、 显示操作1、显示屏1-1、仪表采用黑白点阵LCD 显示屏，白底黑字，白色背光。

2-2、当长时间未操作仪表时，仪表背光会自动熄灭（背光延时时间可通过菜单设置）。

2、按键翻页操作通过按键”、 ”可以在有功电能、无功电能、电压、电流、有功功率、无功功率、功率因素、时间/日期/通讯 DTSD8080M-4Q系列三相电子式多回路电能表是一款 专门针对通信基站能耗监控方案，而开发设计的智能化 数据采集仪表。

采用高性能计量芯片，精度高、测量参 数多、集多种功能于一体，实现一表多用。

采用大屏LCD中文显示，白色背光，一屏可显示多行参 数。

具有欠压、过压、断相等事件告警提示，仪表本 体具有DO输出功能。

脉冲指示及输出功能，R S 485通 讯接口，协议符合YD/T 1363《通讯局（站）电源、 空调及环境集中监控管理系统》的相关要求。

适合用于通讯基站（房）市电、油机、支路I（空调）、支路II（DC直流屏用电）三相用电监测 ，或者数 据中心等需要多回路三相用电监测的场合。

KKDTSD8080M-4Q01-A/0-20160706仪表自动循环显示及按键切换显示顺序：电压单位符号 电流单位符号kvar PF E/O/NkW 显示字符含义说明显示字符含义说明VA kWh 有功电能单位符号有功功率单位符号无功功率单位符号功率因素符号偶/奇/无校验位Kvarh无功电能单位符号！1、如果不按说明书操作会发生意外，而且会导致产品毁坏。

2、本说明书中所提供信息可不经事先通知进行修改。

3、本公司对所述信息保留解释权。

警告声明：3、按键编程操作通过长按 “SET” 键3S可以进入设置界面，修改编程密码“9180”进入设置主菜单。

三相四线费控智能电能表使用说明书三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可经过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，能够保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合DL/T645。

三相四线费控智能电能表使用说明书 - 4 - 二、原理与主要技术参数： A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器经过SPI 口读取有关数据量，并经过程序处理求出各总电量、费率电量、需量、功率因素等。

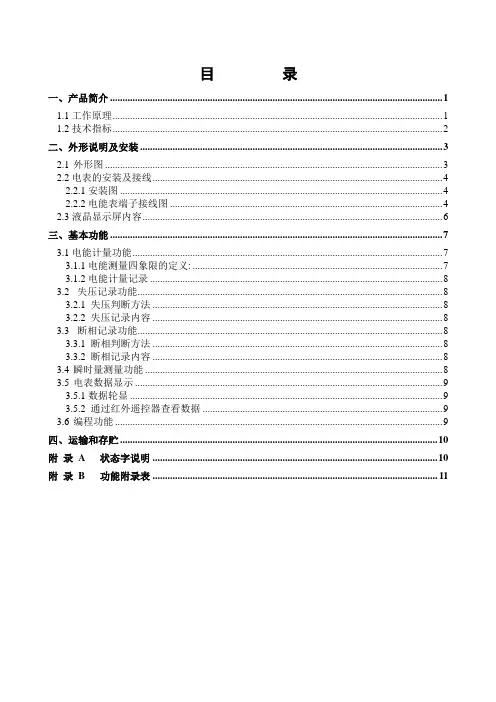

目录一、产品简介 (1)1.1工作原理 (1)1.2技术指标 (2)二、外形说明及安装 (3)2.1外形图 (3)2.2电表的安装及接线 (4)2.2.1安装图 (4)2.2.2电能表端子接线图 (4)2.3液晶显示屏内容 (6)三、基本功能 (7)3.1电能计量功能 (7)3.1.1电能测量四象限的定义: (7)3.1.2电能计量记录 (8)3.2失压记录功能 (8)3.2.1 失压判断方法 (8)3.2.2 失压记录内容 (8)3.3断相记录功能 (8)3.3.1 断相判断方法 (8)3.3.2 断相记录内容 (8)3.4瞬时量测量功能 (8)3.5电表数据显示 (9)3.5.1数据轮显 (9)3.5.2 通过红外遥控器查看数据 (9)3.6编程功能 (9)四、运输和存贮 (10)附录 A 状态字说明 (10)附录 B 功能附录表 (11)1、产品简介1.1工作原理DTS(X)6868/DSS(X)6868型三相有无功静止式电能表是由测量单元和数据处理单元等组成，具有计量有功（无功）电能量、测量平均功率等功能，并能显示、储存和输出数据。

DTS(X)6868/DSS(X)6868型三相有无功静止式电能表工作原理如图1所示：图1 工作原理图电能表工作时，电压、电流信号经取样电路分别取样后，送到电能专用IC 并转换成数字信号， 再送到CPU 进行运算处理。

由于采用了电能专用IC ，使得电压、电流采样分辨率大为提高，并有足够的时间来更加精确的测量数据。

图中的CPU 用于处理各种输入输出数据，通过专用接口将电能专用IC 的数据读出，并完成有、无功电能计量和A/B/C 单相有功计量，根据需要显示各项数据，通过RS485接口或红外接口进行通讯，以及监测运行参数，记录存储各种数据等功能。

I 1 I 2 I 3 U 1U 2U 31.2技术指标●规格型号与脉冲常数对照表●准确度等级有功：1.0 无功：2.0●参考电压（三相四线）3×220/380V 3×57.7/100V ；（三相三线）3×100V●参比/额定电流3×0.5(2)A、3×1(2)A 、3×1.5(6)A、3×3(6)A 、3×5(20)A3×10(40)A、3×15(60)A、3×20(80)A、3×30(100)A●额定频率50Hz●起动电流有功0.002In (1.0) 无功0.003In (2.0)●潜动具有防潜动逻辑设计●外型尺寸250mm⨯170.8mm⨯78.5mm●重量约2.5kg●电气参数●气候条件●技术参数二、外形说明及安装2.1 外形图图2 外形图说明2.2电表的安装及接线2.2.1安装图电表上部有挂钩螺钉孔，用M4挂钩螺钉固定，电表下部有2个安装孔，用M4×10或M4×12普通螺钉固定在接线板上，电表的外形尺寸及安装孔间的距离如图3所示：2.2.2电能表端子接线图1）功能端子接线图2）三相四线电源端子接线图电流互感式（3×220/380V 3×1.5（6）A）直接式(3×220/380V ≥3×5（20）A)电流、电压互感式(3×57.7/100V 3×1.5（6）A)3）三相三线电源端子接线图电流、电压互感式（3×100V 3×1.5（6）A）4) 有功或无功测试口示意图脉冲宽度80msVcc=5V(12V ,24V) R=Vcc/5mA(k Ω)电能表内部光耦输出2.3液晶显示屏内容液晶显示符号说明三、基本功能3.1电能计量功能3.1.1电能测量四象限的定义:测量平面的横轴表示电压向量U（固定在横轴），瞬时的电流向量用来表示当前电能的输送，并相对于电压向量U具有相位角Φ。

三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合DL/T645。

三相四线费控智能电能表使用说明书- 4 - 二、原理与主要技术参数：A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过SPI 口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。

目录1 功能和特点 (2)1.1 电能计量功能 (2)1.2 最大需量指示 (3)1.3 电压、电流、功率因数指示 (3)1.4 分时控制 (3)1.5 复位方式及自动抄表日 (4)1.6 负荷曲线 (5)1.7 电量冻结 (5)1.8 事件记录 (5)1.9 统计数据 (6)1.10 数据显示 (6)1.11 输入输出接口 (7)1.12停电抄表 (7)2 使用说明 (8)2.1 液晶显示符号说明 (8)2.2 电能表运行显示状态 (9)2.3 编程 (10)2.4 密码及密码权限 (11)2.5 需量清零 (11)2.6 抄表 (11)3 规格及技术参数 (12)3.1 规格 (12)3.2 技术参数 (12)3.3 最大需量指示误差 (13)3.4 时钟 (13)3.5 起动 (13)3.6 潜动 (13)3.7 环境温度 (13)3.8 时钟备用电池 (13)3.9 外形及重量 (13)4 运输及存贮条件 (14)5 保证期限 (14)6 订货须知 (14)附录一（报警和错误代码说明） (15)附录二（接线图） (16)附录三（显示代码表） (19)一、功能和特点本产品支持 DL/T 614-1997 《多功能电能表》标准的多功能电能表。

本产品的主要特点是无任何物理调整元件，信号数字运算，数字滤波，数字误差修正，数字调校，对温度影响不敏感，极好的稳定性。

12倍的过载倍数，极低负荷时的电量也可记录。

电压、电流、功率因数、功率等精确测量，可以代替一系列指示仪表和变送器的作用。

基本功能为有功双向、无功四象限四费率数据处理单元, 同时实现四费率最大需量指示及其他相关的功能。

增加RS485 接口后可通过负控终端或其它数据终端装置将表内数据读出，组成电量计费系统；通讯协议符合 DL/T 645 - 1997《多功能电能表通讯规约》标准。

红外通讯协议符合DL/T 645-1997规约，PR310手持终端支持该协议，另外振中TP650和TP800程序也能对电表进行编程和抄表，具体操作详见振中机编程抄表软件说明。

多功能电力仪表用户手册一、产品简介该系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。

实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

二、技术参数三、安装与接线3．1 仪表尺寸3．2 安装方法(1) 在固定配电柜开开孔尺寸大小的孔；(2) 取出仪表，松开螺丝，取下固定支架；(3) 仪表由前插入安装孔；(4) 插入仪表固定支架，并拧紧螺丝固定仪表。

3．3端子接线图三相四线接线图三相三线接线图(注1：尺寸不同接线方式都相同)（注2：电流线星号为进线，进出线接反，电能计量到反相电能。

）四、编程操作4．1 进入和退出编程状态进入编程状态:在测量显示状态时按住“SET”键1秒钟，进入密码认证页面，使用“◄”键,“▲”键和“▼”键输入密码(默认用户密码为1111)，再按“SET”键就进入编程状态页面。

注意：如果输入密码按“SET”键后，退出到测量显示状态，则表示输入密码不正确。

退出编程状态：在编程状态，一直按住“SET”键2秒钟，退出编程状态，会提示用户选择是否保存设置值，“yes”保存设置值，“no”不保存设置值。

按“SET”键保存，按其它键不保存。

4．2 编程操作中按键的使用功能键SET：确认设置值，进入下一项设置或退出设置。

位选键◄：循环选定要设置的数码管，选定的数码管呈闪烁状态。

增加键▲：改变闪烁位数码管的数值(数码管数值从0到9循环)。

减小键▼：改变闪烁位数码管的数值(数码管数值从9到0循环)。

5．3设置参数说明序号序号内容说明显示范围进入菜单密码CodE 0~9999说明：输入进入菜单的密码，只有密码正确才能进入菜单，出厂预设值为11111 接线方式NEt 3P3L、3P4L说明：3P3L三相三线接法、3P4L三相四线接法2电压倍率Pt 1~9999说明：本项设定的为线路所用PT的倍率，出厂预设定为1，如线路所用PT类型为：10kV/1 00V，则该项整定值为1003电流倍率Ct 1~9999说明：本项设定的为线路所用CT的倍率，出厂预设定为1，如线路所用CT类型为：600A/5 A，则该项整定值为1204显示方式diSP 0~99说明：0为固定显示方式，手动切换显示项；1~99设置页面为自动切换，设置的值为显视的间隔时间，单位秒5通信地址Addr 1~247 说明：仪表地址，多机通信时用于识别本机6通信波特率bAUd 2400、4800、9600、19200、38400 说明：用于设定RS485通讯的波特率，出厂预设值为96007通信数据格式dAtA n.8.1、o.8.1、e.8.1、n.8.2说明：n.8.1无校验位8个数据位1个停止位、o.8.1奇校验8个数据位1个停止位、e.8.1偶校验8个数据位1个停止位、n.8.2无校验位8个数据位2个停止位8电能清0 Eclr yes、no 说明：yes电能数据清0，no电能数据不变9保存参数修改值选择SAVE yes、no 说明：yes保存参数修改值，no以前参数值不变10菜单进入密码Code 0~9999 说明：设置进入菜单的密码，密码预设值为1111五、面板说明与测量信息显示页面内容说明1三相电压分别显示电压Ua、Ub、Uc(3相4线)或Uab、Ubc、Uca(3相3线)，单位为V，在K指示灯亮的情况下为KV。

三相三四线智能电能表使用说明指导书1 综合介绍1.1 概述DSZ331/DTZ341三相三线/三相四线智能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等电能表有关标准，采用DL/T645-2007通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电能和无功电能，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

拟制：扶小飞2011-06-24 图号：OKRW2.702.635SS审核：拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：L C D 显示器Ia+Ia-Ib+Ib-Ic+Ic-仪用电流互感器(CT)ia-ia+ib-ib+ic-ic+ 微控制器Ua Ub Uo Uc Uo 电压分压电路Uo uauo uo uoubuc 通信接口内部存储器时钟/电池脉冲输出按钮集成计量芯片停电抄表电池电源aU bU U U c n图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.1 主要技术参数项目 技术要求参比电压 3×220V/380V ，3×57.7V /100V , 3×100V电压测量范围 三相80%Un ~120%Un电流测量范围 1％Ib~6Ib互感器接入式：0.3(1.2)A,1(2)A,1.5(6)A, 5(6)A直通式：5(20)A,10(40)A,拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：15(60)A,20(80)A具体电流规格参见面板标识准确度等级 有功0.2S 、0.5S 级、1级 ; 无功2级工作温度 -25℃～60℃极限工作温度-40℃～70℃相对湿度 ≤95%（无凝露）频率范围 (50±2.5)Hz启动电流 互感器接入式表：1‰In(0.2s 级)，1‰In(0.5s 级)，2‰In(1级)直通表：4‰Ib(1级)功耗 ＜1.5W ，6VAMTBF ≥1×105 h设计寿命 10年拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：1.3.2 日历时钟 （DS3231SN 温补时钟） 时钟误差 ≤0.5 s/d （0℃~+40℃时：±2ppm;-40℃~+85℃时：±3.5ppm ）时钟频率 1Hz电池寿命 10年电池连续工作时间≥5年1.3.3 光耦脉冲输出脉冲输出常数 出厂设置以仪表面板标识为准。

1、产品简介1.1 概述DTSD2026/DSSD2026型电子式三相多功能电能表是采用大规模集成电路，应用现代微电子技术、计算机技术、电测量技术、数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。

关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和寿命。

该表型根据国家标准GB/T15284-2002《复费率（分时）电度表》、GB/T17215-2002《１级和２级静止式交流有功电度表》设计，通讯规约符合DL/T645-1997《多功能表通讯规约》和《浙江省三相多功能电能表技术条件（试行）》、《浙江省高精度三相多功能电能表技术条件（试行）》的规定和要求。

该表能能精确地计量正反向有功、无功、四象限无功总及分时电量，具有有功、无功最大需量及发生时间记录功能，并能对有功、无功、电压、电流、功率因素和频率等用电参数进行实时测量和处理，具有双485通讯、红外通讯、手动及红外停电唤醒等功能，它性能稳定、准确度高、操作方便。

1.2 工作原理多功能电能表是由计量单元、数据处理单元、输入输出单元等组成，除分时计量有功、无功电能量外，还具有分时测量需量、需量时间、瞬态电压/电流/功率等两种以上功能，并能显示、存储和输出数据的电能表。

DTSD2026 电子式三相多功能电能表工作原理如图1所示：图1 三相多功能电能表工作原理图电能表工作时，电压、电流经取样电路分别取样后，送入专用电能芯片进行处理，并转化为数字信号送到CPU 进行分析并计算。

由于采用了专用的电能处理芯片，使得电压电流采样分辨率大为提高，且有足够的时间来更加精确的测量电能数据，从而使电能表的计量准确度有了显著改善。

图中CPU 用于分时计费和处理各种输入输出数据，通过串行接口将专用电能芯片的数据读出，并根据预先设定的时段完成分时有功电能计量和最大需量计量功能，根据需要显示各项数据、通过红外或485接口进行通讯传输，并完成运行参数的监测，记录存储各种数据。

1概述1.1 产品简介DTSD342(配置号为9N)型三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、大屏幕LCD显示和网络通信功能于一体的电力仪表。

本仪表可测量电压、电流、功率、功率因数和频率等多项电网参数；可计量有功和无功电能；RS-485通信接口支持MODBUS-RTU和DL/T645双通信规约；具有开关量输入和输出功能，可配置模拟量变送输出功能。

本仪表广泛适用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和小区电力监控等场合。

DTSD342(配置号为9N)三相电子式多功能电能表符合以下标准：GB/T17215.301-2007 多功能电能表特殊要求GB/T17215.322-2008 静止式有功电能表（0.2S级和0.5S级）GB/T17215.323-2008 静止式无功电能表(2级和3级)DL/T614-2007 多功能电能表DL/T645-2007 多功能电能表通信规约Modbus-RTU1.2 产品特点本仪表采用了高精度采样计量单元和高速MCU数据处理单元，可实现高精度宽范围准确计量和快速数据分析；采用段码式多行宽视角液晶显示屏，显示内容很丰富；液晶配备白色背光，可满足黑暗环境下查阅数据的要求；采用非易失存储器存储各类数据，可长时间保存数据且掉电不丢失；支持RS485通信端口和工业标准通信规约，组网便捷灵活；选配不同通信模块，可满足多种用户的不同接口需求。

2 技术指标3 功能介绍3.1参数测量功能本仪表具有丰富的测量功能，可测量的电网参数和指标如下：（1）各相电压值及平均电压值。

（2）各线电压值及平均线电压值。

（3）各相电流值、平均电流值以及零线电流值。

（4）总和各分相有功功率、无功功率、视在功率。

（5）各分相电压和电流的相角值。

（6）总和各分相的功率因数值。

（7）电网频率，测量范围为45~65Hz。

3.2 电能计量功能本仪表能计量多类电能量数据：（1）组合有功和正反向有功电能。
