小尺寸一字定位器

智能阀门定位器 YT-2300R外形尺寸图
Y T-2300系列
智能阀门定位器
Y T-2300系列
YT-2300L的安装
YT-2300L使用在直行程（直线运动形）阀门。使用弹簧反馈型隔膜式执行机构或活塞式执行机构 的直通阀，闸阀等执行机构推杆上下直线运动的阀门。
YT-2300L安装例图
图 ： YT-2300R 外形图
z 此说明书必须转交给最终用户。 z 此说明书的内容没有事先通知的情况下可变。 z 此说明书的内容未经我公司同意不得任意更改或替换。 z 如果在此说明书未经说明的事项中出现问题，请跟我公司联系。 z 此说明书指定的参数适用于指定的型号和使用条件，有可能不能满足特殊的条件。 z 当产品的参数，构造，部件等发生变动时，此说明内容可变。
根据上述YT-2300L,R尺寸图可以制作安装在执行机构的相应的支架，并可进行配管等其它事项的准 备工作。
- 10 -
图 ： YT-2300L 安装例图
利用支架安装YT-2300L 1． 制作可以正确连接在执行机构支架上的定位器的支架。
制作支架时要考虑的核心事项如下： z YT-2300L反馈杆在阀门行程达到50%时要水平。（请参考本说明书13页第7项） z 在执行机构和阀杆连接件上的反馈杆连接棒必须要连接在反馈杆上和阀门行程一致的刻度
11
YT-2300L的安装例图
11
利用支架安装YT-2300L
11
YT-2300R的安装
15
YT-2300R的安装例图
15
利用支架安装YT-2300R
15
气管连接
18
注意事项
18
使用的空压条件
18
接管的条件
19

170元
免接线，GPS+北斗+WIFI定位模式，插卡即 用，支持连续上传，每天上传一条数据，用3年 左右。上传时间可以修改，时间间隔也可以设 置，还有星期模式，可以设置星期上传一次或 几次，还可以启动连续工作模式，车辆实时在 线可查，设备被拆立马知晓。
99元
4G全网通内置天线车载定位终端，9-100V宽电 压，支持GPS,基站双定位.内置电池，支持断电 报警，震动报警，位移报警，超速报警，车辆 点火和熄火检测，电子栅栏，轨迹回放，适合 所有车辆。
80元
9-100V宽电压 支持GPS,基站双定位.内置电 池，支持断电报警，支持震动报警，位移报 警，超速报警，支持电子栅栏，支持轨迹回 放，适合所有车辆,GSM天线焊接在主板上，性 能更加稳定。
80元
9-100V宽电压 支持GPS,基站双定位.内置电 池，支持断电报警，支持震动报警，位移报 警，超速报警，支持电子栅栏，支持轨迹回 放，适合所有车辆,GSM天线焊接在主板上，性 能更加稳定。
99元
车充定位器使定位与车充二合一，设备集成了 GSM/GPRS模块、高精度GPS模块、高性能三轴 重力传感器等多种模块。是一款集无线通讯、 GPS定位、USB充电于一体的智能终端。终端无 需专业安装， 插到汽车点烟器接口即可使用， 车充伪装可更好应用汽车防盗定位、远程录音 等功能。
全新升级款OBD免安装定位器,远程听音/录音功 能，体积更小隐秘性更高，防盗取证更全面， 汽车OBD接口即插即用，支持断电报警，弯道补 偿，统计报表，振动报警，超速报警，位移报 警，历史轨迹回放,电子栅栏等，GPS+北斗 +LBS三重定位，定位更精准，12-24V汽车货车 通用
卡，不含继电器
备注
应用范围

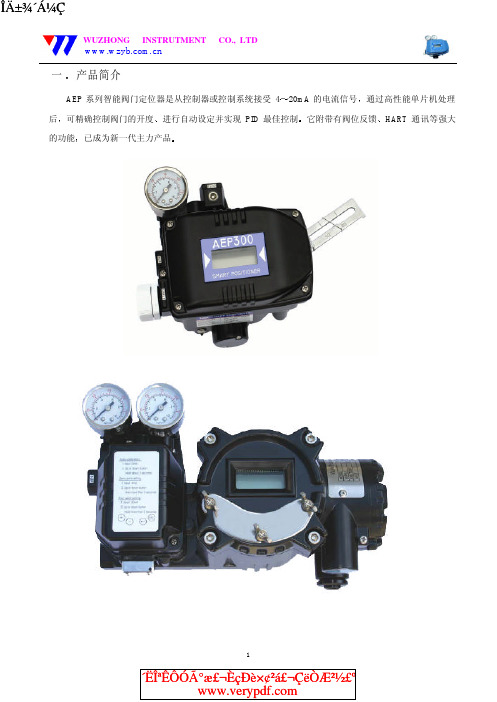

WUZHONG INSTRUTMENT CO., LTD

l 连接端子前请确认电源是否切断 l AEP 系列智能阀门定位器 带阀位输出除外 使用 4 20mA 直流电源 动作所需最小电流 标
准型 3.2mA 带 HART 型 3.8mA 最大电流不得超过 24mA l 当 AEP 系列智能阀门定位器带阀位输出功能时 需向阀位输出模块提供 9 27V 直流电压 最
4
´ËΪÊÔÓð棬ÈçÐè×¢²á£¬ÇëÒƲ½£º
Îı¾´Á¼Ç
WUZHONG INSTRUTMENT CO., LTD

五 . 内部结构
AEP 直行程智能定位器内部结构如下图所示 角行程除了反馈杆其它部分相同 内部结构采用简单 模块化的设计 使得维修很方便
内容 种类
AUTO1 AUTO2 AUTO3 BIAS
V-O
零点
〇 〇
量程
〇 〇
KP,KI, KD
〇 〇
BIAS
〇 〇 〇 〇
V-O
RA/DA
〇
〇
〇
〇
〇
〇
〇
1. 自动设定 1 AUTO1 当阀门厂已设定好 AEP 参数安装到现场后 用户需进行自动设定时建议执行 AOTU1 自动设定 步骤如下 在正常模式下 按住 ENTER 键 6 秒 液晶会闪烁并出现 AUTO CAL 字样 在 AUTO CAL 状态下 按一次 ENTER 键 液晶上出现 AOTU1 在 AOTU1 模式 按 ENTER 键 则进行 AOTU1 自动设定 当 AOTU1 自动设定结束后 液晶上会显示 COMPLETE 文字 过 4 秒钟后自动返回 RUN 模式 并显示当前阀门开度
确保整个系统的安全

·具备异常数据检测功能
编码器电缆延长距离
256/360分解度时.....100m以下（330r/min以下时） 52m以下（331～1200r/min时）提前角功能设定为4凸轮以上时为331～900r/min 12m以下（1201～1600r/min时）提前角功能设定为4凸轮以上时为901～1200r/min
᥻ࠊ䆒໛
ᅮᯊ఼/ ᅮᯊᓔ݇ 䅵఼᭄/ ߌ䕂ᅮԡ఼ ⬉ᄤ⏽᥻఼ ᭄ᄫ䴶ᵓ㸼
ᡔᴃᣛफ
凸轮定位器 H8PS 1431
额定值/性能
᥻ࠊ䆒໛
ᅮᯊ఼/ ᅮᯊᓔ݇
䅵఼᭄/ ߌ䕂ᅮԡ఼ ⬉ᄤ⏽᥻఼ ᭄ᄫ䴶ᵓ㸼
ᡔᴃᣛफ
■额定值
项目
型号
H8PS-□A/-□B
H8PS-□AF/-□BF
H8PS-□AP/-□BP
H8PS-□AFP/-□BFP
应、0.5°的高精度设定，能对
应高速化应用。对提高生产率
做出贡献。
●搭载了对应多品种生产的数据库功能 可预先登录8种程序。可简单对应品种切换的步骤改变。
注. 仅限16点/32点输出型
请参见1286～1287页的 「共通注意事项」及 1446～1447页的 「请正确使用」。
●旋转数显示和异常警报输出 可成对显示旋转数 （r/min）和当前角度。 并且可输出旋转数的上限/下限警报。
2kV 大地间（电源线）
＊USB为不属CE标志适合对象。
■功能
项目
型号
H8PS-8□
H8PS-16□
H8PS-32□
编码器旋转方向切换
可使用DIP开关切换编码器数据的正转（顺时针方向）/逆转（逆时针方向）。
100MΩ以上（用DC500V兆欧表）（导电部端子和裸露的非充电金属部间、整个导电部和USB连接器间）

每一台 FT 定位器都以其序列号命名。序列号的前两位表示制造日期。
P081968 2008 年制造
为了使设备处于安全的环境下，并确保其安全运行，请仔细阅读并遵守各章节中各自符号标志的说 明。
当无法保证安全运行的情况下，必须关闭设备并确保已受到可靠的保护以避免无意的重新启动。无 法保证安全运行的原因可能是：
配件 1 供应/输出仪表 2 用供应/输出仪表的锁定装置 3 特制的
大连万讯电力仪表有限公司 TEL:0411-39759181 FAX:0411-39759180 WEB:
1.3 制造商标牌
FT为每一台远程定位器命名: 并镀上了其序列号。 序列号的前两位表示制造日期 (*).
2.6 气动安全
•遵守H&S组织的事故预防规则。 •遵守所使用的气动执行器的安全指示。
注意
•采取适当的预防措施，以确保即使在出现故障的情况下也没有超过远程定位器的最大允许工作压 力。否则，远程定位器和/或执行器可能被损坏。
•给远程定位器提供的仪表空气必须是无油、无水和无灰尘的，并且根据ISO 8573-1可达到3级。 纯度：最大微粒粒径5µm，最大粒子密度5mg/m3 油含量：最大浓度1mg/m3 压力露点：在工作温度下最高值10K。 当将液体而非空气用于此产品，并应用于其他非工业用途时，必须先咨询STI。
警告 •不要使用易燃气体，氧气或含氧量高气体作为气压介质。 •使用的电缆和接线口的工作温度要分别比最高允许的工作温度高10K,比最低允许的工作温
度低10K。
大连万讯电力仪表有限公司 TEL:0411-39759181 FAX:0411-39759180 WEB:
• 输入 模拟：可配置分程的 4-20 mA – Hart 协议。 开关：2 进制数字量输入（光耦合器 24VDC ）。

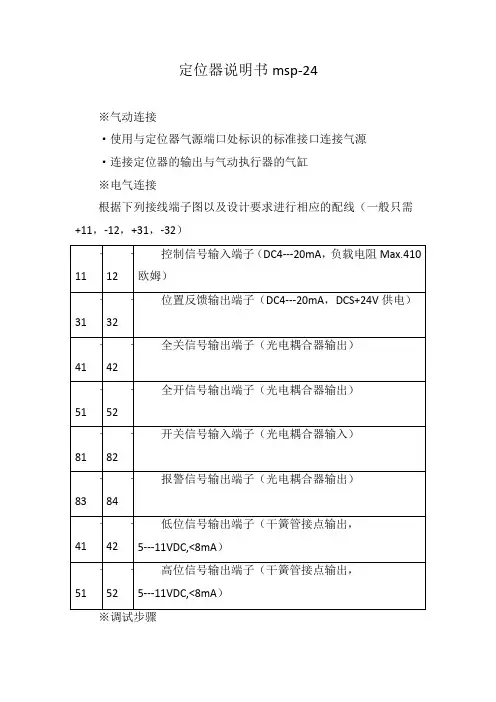

定位器说明书msp-24※气动连接·使用与定位器气源端口处标识的标准接口连接气源·连接定位器的输出与气动执行器的气缸※电气连接根据下列接线端子图以及设计要求进行相应的配线（一般只需+11，-12，+31，-32）※调试步骤1. 接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求（定位器的最大供气压力为7Bar,但实际供气压力必须参考执行器所容许的最大气源压力）；2. 接通4---20mA输入信号。

（定位器的工作电源取自输入信号，由DCS二线制供电，端电压为DC8.7V左右，不能将DC24V直接加至定位器，否则有可能损坏定位器电路）；3. 检查位置反馈杆的安装角度（如定位器与执行器整体供货，则由执行器供货商安装调试完毕，只需作检查确认，该步并非必须）：·按住MODE键·同时点击↑或↓键，直到操作模式代码1.3显示出来·松开MODE键。

·使用↑或↓键操作，使执行器分别运行到两个终端位置，记录两终端角度。

·两个角度应符合下列推荐角度范围（最小角位移20度；无需严格对称）直行程（小角度）应用在－28°---＋28°之内。

角行程（大角度）应用在－57°---＋57°之内。

全行程角度应不小于25°4. 启动自动调整程序方法一·按住MODE键·同时点击↑或↓键，直到操作模式代码1.1显示出来根据变换角度不同，分别选择MODE键或ENTER键进行自动整定；直行程（小角度）：·按住MODE键直到显示ADJ-LIN，然后松开该键，·再按住MODE键３秒直到计数器倒数到０，·松开MODE键，自动调整程序开始运行（显示正在进行的程序语句号）。

·自动调整程序顺利结束后，系统参数会被自动存储。

角行程（大角度）：·按住ENTER键直到显示ADJ-ROT，然后松开该键，·再按住ENTER键３秒直到计数器倒数到０，·松开ENTER键，自动调整程序开始运行（显示正在进行的程序语句号）。

l8-300定位器说明书电气阀门定位器使用说明书目录产品简介质保期限订货代码技术参数安装1.1机械连接1.11注意事项1.13安装在直行程执行器上1.14确定定位器在执行器上的最佳安装位置1.15安装在角行程执行器上1.2电气连接1.21注意事项1.22输入号连接1.24隔爆型定位器电气连接1.3配管1.31注意事项1.32直行程配管连接1.33角行程配管连接调试2.1零点调节3.1行程调整4.1按照执行器作用方式确定凸轮面5.1平衡调整6.1节流孔调整产品维护和检查常见故障排除产品简介LA系列电气阀门定位器是一种从控制系统接收4~20mA直流电流号，通过电气执行器来精确调整阀门开度的装置。

注意事项注意为了安装人员、产品、系统安全，安装或调试本产品时请遵守本说明书中的安全事项不正确改造或维修本产品，可能造成损害。

如需维修或改造本产品，请与本厂联系。

本产品为控制阀附件，操作时请同时遵守相应控制阀的使用注意事项。

在运输、安装、使用过程中，请注意小心轻放。

过大的震动和冲击可能会损坏产品。

不要超过产品技术参数规定范围使用。

储存产品时不要长时间置于高温、高湿度环境下，使用时要盖好外壳，以免雨水进入产品内部。

质保期限产品质保期限以采购单注明期限为准。

定货代码LA-100技术参数安装1.1机械连接1.11注意事项注意安装前需切断阀门、执行器和其他附件的输入号及气源如果调节阀已安装在管路中，需采取措施将此调节阀从管路中隔离。

2. 用5mm内六角扳手拧紧锁紧螺丝。

1.13安装到直行程执行器上把直行程安装板安装到定位器本体上。

1. 用两颗M螺丝将安装板安装到本体上，暂时不要拧紧螺丝。

安装在直行程执行器上。

2. 根据执行器上面安装孔大小选择合适的螺丝将定位器安装到执行器上面。

拧紧安装螺丝。

1.14确定定位器在执行器上的最佳安装位置3. 拧紧固定螺丝将安装板牢固的安装在执行器上。

5. 拧紧固定螺丝完成安装。

1.15安装在角行程执行器上1. 用4颗M5螺丝将角行程安装板固定在执行器上，拧紧螺丝。

Qua 系列产品使用手册索引接收器部分ITA 部分请悉知：任何打印或下载的用户手册可能不能反映最新的修订，文件中包含的信息可能会发生变化。

接收器插孔压接说明接收器插孔安装和取出接收器双母头插孔更换接收器PCB套件的安装和拆卸V系列的模块安装和拆卸F系列模块安装和拆卸接收器应力板的安装1、2、3、4、5、6、7、ITA插针压接说明ITA插针安装和取出ITA PCB套件的安装和拆卸V系列的模块安装和拆卸F系列模块安装和拆卸ITA应力板的安装8、9、10、11、12、13、说明：2-30*代表2根30AWG 导线合并使用，带*为单根导线拉力值数表1：接收器插孔压接说明（接收器插孔型号：C MV01103，C MV01103A ）所需工具压接工具,型号：C MV06001（图A ）压接说明1.使用压接工具（型号：C MV06001），将工具线规编号面朝向使用者，握压工具手柄，直到棘轮释放，压接工具呈打开状态。

2.将插孔尾部放入对应线号的模腔内（图B），开口腔朝上。

使用者面对压接部位。

3根据线规（表1）确定导线剥线长度，注意不要误伤导体（图C）。

4.将导体插入插孔尾端开口腔内，确保压接过程绝缘层始终顶在绝缘层挡片上。

5.固定导体，握压手柄直至完全闭合，棘轮完全释放，将手柄松开，从模腔中取出压接好的插孔。

6.检查确认：导线压接的两段应可见，确认前段的卷曲部分紧紧压住导体，后段部分包在导线绝缘层上，且不会使绝缘层变形（图D ）；测量导线符合表1所示最小压力值和导体压接高度，可使用卡尺或千分尺测量压接值。

常用线规（AWG ）压接工具定位器剥线长度（mm ）绝缘直径最大值（mm ）导体压接高度范围（mm）承受最小拉力（N ）退针工具22C MV06001N/A [3.18]1.220.81-0.9644.5C MV06202240.68-0.9135.626 1.020.63-0.8117.8280.60-0.768.92-30*4.4*图D ，正确压接规范图A ，压接工具，型号C MV06001图B，压接工具上的绝缘层挡片。

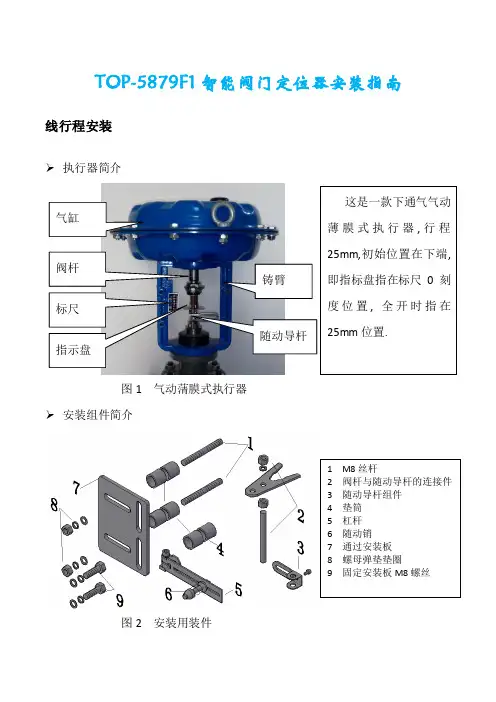

TOP-5879F1智能阀门定位器安装指南线行程安装执行器简介图1 气动蔳膜式执行器安装组件简介图2 安装用装件气缸铸臂 阀杆 标尺随动导杆指示盘这是一款下通气气动薄膜式执行器,行程25mm,初始位置在下端,即指标盘指在标尺0刻度位置, 全开时指在25mm 位置.1 M8丝杆2 阀杆与随动导杆的连接件3 随动导杆组件4 垫筒5 杠杆6 随动销7 通过安装板 8 螺母弹垫垫圈9 固定安装板M8螺丝所需工具叉形扳手8mm/10mm/12mm/13m m/14mm, 内六角扳手4mm, 活动扳手, 生胶带, 信号源, 一字螺丝刀3mm, 十字螺丝刀3mm/6mm 安装调试步骤1. 随动导杆安装在执行器上的安装图3 随动导杆安装图组装阀杆与随动导杆之间的连接件将组装好的连接件固定在阀杆上,丝杆置于阀杆正前方将随动导杆套在丝杆上,拧上螺钉将随动导杆上下移动与0刻度水平位置后拧紧螺钉随动导杆安装完成2.安装板在执行器上的安装图4 安装板的安装图将安装板固定在铸臂右侧,对应有两个M8的孔. 依次为垫筒,安装板,平垫,弹垫及螺杆.,先不必拧太紧安装后调整安装板的上下位置,使其中心位置高于标尺寸中点6mm,肉眼观察即可。

拧紧两颗固定螺杆.3. 杠杆、反馈销和定位器之间的连接图5 杠杆、定位销及定位器之间的安装图杠杆和随动销组装示意图组装后的效果,随动销的位置取决于阀行程大小将杠杆固定在反馈轴上,位置如图,拧紧内六角螺杆此时随动销还能在方槽内滑动,将其移至刻度25的位置固定.4. 定位器在安装板上的安装图6 、定位器在安装板上的安装图将丝杆拧进定位器的安装孔上,将垫筒套在丝杆上.定位器固定在安装板上杠杆与水平方向夹角30度另一方向的视图安装时随动销要卡在随动导杆内安装完成定位器水平,在水平方向调整,随动销位于随动导杆右侧约3/4位置,拧紧固定螺母.5.电路连接根据需要连接4-20mA指令线和阀位反馈线，将运行模式置为手（MAN-SENS）。

19
