电火花线切割试题一、填空题1、是直接利用电能、光能、声能、热能、化学能、电化学能及特殊机械能等多种形式的能量实现的工艺方法来完成对零件的加工成型。

2、电火花线切割加工的基本原理是用移动的作电极，对工件进行，切割成形。

3、数控电火花线切割机床能加工各种高硬度﹑高强度﹑高韧度和高熔点的。

4、第一台实用的电火花加工装置的是1960年，的拉扎林科夫妇发明的。

5、电火花线切割加工中被切割的工件作为，电极丝作为。

6、根据走丝速度，电火花线切割机通常分为两大类：一类是另一类是。

7、高速走丝线切割机主要由、、三大部分组成。

8、高速走丝电火花线切割机的导电器有两种：一种是的，电极丝与导电器的圆柱面接触导电，可以轴向移动和圆周转动以满足多次使用的要求；另一种是的薄片，电极丝与导电器的大面积接触导电，方形薄片的移动和圆形薄片的转动可满足多次使用的要求。

9、线切割加工中常用的电极丝有、、和。

10、线切割加工时，工件的装夹方式一般采用。

11、电火花线切割加工常用的夹具主要有和。

12、导电器的材料都采用硬质合金，即。

13、脉冲电源波形及三个重要参数、、。

14、电加工的工作液循环系统由循环导管、工作液箱和等组成。

15、张力调节器的作用就是也称恒张力机构。

16、数控电火花线切割机床的编程，主要采用ISO编程、、自动编程三种格式编写。

17、数控线切割机床U、V移动工作台，是具有加工功能的电火花线切割机床的一个组成部分。

18、电火花线切割3B编程格式中，B表示。

19、线切割3B格式编程中计数长度是在计数方向的基础上确定的, 是被加工的直线或圆弧在计数方向的坐标轴上投影的,单位为μm。

20、线切割3B格式编程中加工直线时有四种加工指令：。

21、线切割3B格式编程中加工顺圆弧时由四种加工指令: 。

22、线切割3B格式编程中加工逆圆弧时也有四种加工指令：NR1,NR2, ,NR4 。

23、线切割的加工工艺主要是和机械参数的合理选择。

24、电火花线切割加工工艺指标、和表面粗糙度。

特种加工复习题一、选择题1 ．零件渗碳后，一般需要经（A ）处理，才能达到表面硬而耐磨的要求。

A 、淬火+低温回火B 、正火C 、调质D 、时效2 ．第一台实用的电火花加工装置的发明时间是（B ）。

A 、1952 年B、1943 年 C 、1940 年 D 、1963 年3．电火花线切割加工属于（B ）。

A 、放电加工B 、特种加工C 、电弧加工D 、切削加工4．在快走丝线切割加工中，当其他工艺条件不变时，增大开路电压，可以（ABC ）。

A 、提高切割速度B 、表面粗糙度变差C 、增大加工间隙D 、降低电极丝的损耗5 ．在线切割加工中，加工穿丝孔的目的有（AB ）。

A 、保证零件的完整性B 、减小零件在切割中的变形C 、容易找到加工起点D 、提高加工速度6 ．在电火花线切割加工过程中如果产生的电蚀产物如金属微粒、气泡等来不及排除、扩散出去，可能产生的影响有（ABD ）。

A、改变间隙介质的成分，并降低绝缘强度B、使放电时产生的热量不能及时传出，消电离过程不能充分C、使金属局部表面过热而使毛坯产生变形D、使火花放电转变为电弧放电7．线切割加工时，工件的装夹方式一般采用（AC ）。

A 悬臂式支撑B 、V 形夹具装夹C 桥式支撑D 分度夹具装夹8 ．关于电火花线切割加工，下列说法中正确的是（A ）。

A、快走丝线切割由于电极丝反复使用，电极丝损耗大，所以和慢走丝相比加工精度低B、快走丝线切割电极丝运行速度快，丝运行不平稳，所以和慢走丝相比加工精度低C、快走丝线切割使用的电极丝直径比慢走丝线切割大,所以加工精度比慢走丝低D、快走丝线切割使用的电极丝材料比慢走丝线切割差，所以加工精度比慢走丝低9 ．电火花线切割机床使用的脉冲电源输出的是（A ）。

A 、固定频率的单向直流脉冲B 、固定频率的交变脉冲电源C 、频率可变的单向直流脉冲D 、频率可变的交变脉冲电源10.在快走丝线切割加工中,当其他工艺条件不变时,增大短路峰值电流,可以（A ）。

21 .利用3B 代码编程加工斜线OA ，设起点O 在切割坐标原点，终点A 的坐标为Xe =17mm , Ye = 5mm ，其加工程序为（BE)A 、Bl7 B5 B17 Gx L1B 、B17000 B5000 B017000 Gx L1C 、Bl7000 B5000 B017000 G Y L1D 、B17000 B50O0 B0050O0 G Y L1E 、B17 B5 BO17000 Gx L122 ．利用3B 代码编程加工半圆AB ，切割方向从A 到B ，起点坐标A （-5 , 0 ) ，终点坐标B ( 5 , 0 ) ，其加工程序为（ C )A 、B5000 BBO10O00 GX SR2B 、B5 BBO10O00 GY SR2C 、B500O BBO10O00 GY SR2D 、BB5000 BO10O00 GY SR223 ．电火花线切割加工机床脉冲电源的脉冲宽度与电火花成形加工机床脉冲电源的脉冲宽度相比（ B ）。

A 、差不多B 、小得很多C 、大很多D 、不确定。

24 ．用线切割机床加工直径为10 mm的圆孔，在加工中当电极丝的补偿量设置为0.12 mm时，加工孔的实际直径为10.02mm。

如果要使加工的孔径为10 mm，则采用的补偿量应为（ D ）。

A 、0.10mmB 、0.11mmC 、0.12mmD 、0.13mm25 ．对于线切割加工，下列说确的有（ AD )A 、使用步进电机驱动的线切割机床在线切割加工圆弧时，其运动轨迹是折线B 、使用步进电机驱动的线切割机床在线切割加工斜线时，其运动轨迹是一条斜线C 、在利用3B 代码编程加工斜线时，取加工的终点为编程坐标系的原点D 、在利用3B 代码编程加工圆弧时，取圆心为线切割加工坐标系的原点26 ．线切割加工中，当使用3B 代码进行数控程序编制时，下列关于计数方向的说确的有（ AC )A 、斜线终点坐标（Xe , Ye ) ，当︱Ye︱>︱Xe︱时，计数方向取G YB 、斜线终点坐标（Xe , Ye ) ，当︱Xe︱>︱Ye︱时，计数方向取G YC 、圆弧终点坐标（Xe , Ye ) ，当︱Xe︱>︱Ye︱时，计数方向取G YD 、圆弧终点坐标（Xe , Ye ) ，当︱Xe︱<︱Ye︱时，计数方向取G Y27 ．电火花线切割加工过程中，工作液必须具有的性能是（ABC)A 、绝缘性能B 、洗涤性能C 、冷却性能D 、润滑性能28．六西格玛的表示符号是（A）。

上海磐川光电科技有限公司一字线定位灯（一字激光定位灯）产品说明书一字线定位灯（一字线激光定位灯）型号：PL-66100L专业术语：一字线定位灯又俗称：一字线激光定位灯,一字定位灯,一字划线仪,红光一字线定位仪,一字线光源,一字线光源激光器等产品特点：*半导体激光管芯；*高效透过率光学系统；*智能反馈控制电路；*低功耗，高效能光功率输出；应用领域：广泛引用于工业机械设备标线定位，防伪检测，机械、金属锯床、SMT/电路板的对刀、标线、定位、对齐等技术参数：型号：PL-66100L波长660nm 激励方式电激励输出功率5-200mW 光斑模式一字线形运行方式连续工作激光器供电电压DC3-5V工作电流20-300mA 光学透镜光学镀膜玻璃透镜光束发散度0.1~1mrad 出光张角度10°~135°直线度≥1/5000 线宽≤1.0mm/≤0.5mm 工作温度-10℃~50℃储存温度-40℃~85℃尺寸Φ10-26×30-120mm；（可根据用户定制）使用寿命〉10000hrs激光安全等级ClassⅢa / ClassⅢb产品工业用途：一字线定位灯（一字线激光定位灯）的特点除了激光器的单色性好、相干性好、方向性好以及高亮度之外一字线直度高是其重要优势，可以广泛应用于工业检测、工业机械、数控设备、电动工具、工程施工、建筑装璜、印刷、纺织服装、切割焊接等领域的激光定位、激光标线、激光水平、激光垂准、激光指示仪以及激光娱乐照明等；.方便快捷、直观实用、易于安装、稳定可靠，可以提高工作效率，降低人力和生产时间的成本，提高工作精确度。

（工业应用场合）售后服务产品提供一年质保，三年保修。

使用注意事项1）激光定位灯使用应注意相关的激光使用安全规定，不能直射人眼；2）激光器中半导体激光管属静电敏感器件，应遵守相关的静电防护规定。

测试和使用环境应保证没有静电；3）电源线请勿用力拽拉；4）电源电压不要超过DC 5 V，最好选用激光器专用直流稳压电源供电，“+”（红线）、“−”（黑线）极性绝对不可接反；5）激光器通电时，“+”（红线）、“−”（黑线）极电源线绝对不可短路，以免烧毁激光器；6）自制稳压电源请注意消除浪涌脉冲电压电流，稳压5V或<5V将延长使用寿命，避免在各种浪涌脉冲较大的场合中使用激光器；7）激光器人为损坏或私自拆开激光器后不予保修。

数控线切割习题库二、填空题1．线切割加工编程时，计数长度的单位应为μm 。

2．在型号为DK7632 的数控电火花线切割机床中，D 表示电加工机床。

3．放电通道又称为电离通道或等离子通道，在电火花加工中当介质击穿后电极间形成的导电的等离子体通道。

4．如果线切割单边放电间隙为0.02 mm，钼丝直径为0.18mm, 则加工圆孔时的电极丝补偿量为0.11 mm5．在电火花加工中，加到间隙两端的电压脉冲的持续时间称为脉冲宽度。

对于矩形波脉冲，它的值等于击穿延时时间加上放电时间。

6．在电火花加工中，连接两个脉冲电压之间的时间称为脉冲间隔。

7．电极丝的进给速度大于材料的蚀除速度，致使电极丝与工件接触，不能正常放电，称为短路。

8．在电火花线切割加工中，被切割工件的表面上出现的相互间隔的凸凹不平或颜色不同的痕迹称为条纹。

9．在电火花线切割加工中，为了保证理论轨迹的正确，偏移量等于电极丝半径与放电间隙之和。

10. 在加工冲孔模具时，为了保证孔的尺寸，应将配合间隙加在凹模上。

11．在电火花线切割加工中，在保持一定的表面粗糙度前提下，单位时间内电极丝中心线在工件上切割的面积总和称为切割速度，其单位为mm2 /min 。

12．电火花线切割加工过程中，电极丝的进给速度是由材料的蚀除速度和极间放电状况的好坏决定的。

伺服控制系统能自动调节电极丝的进给速度，使电极丝根据工件的蚀除速度和极间放电状态进给或后退，保证加工顺利进行。

13．在火花放电作用下，电极材料被蚀除的现象称为电蚀。

14．电火花线切割机床控制系统的功能包括⑴轨迹控制、⑵加工控制。

15．快走丝线切割最常用的加工波形是矩形波。

16．分组脉冲电源是高速走丝和低高速走丝两种线切割机床使用效果比较好的电源，比较有发展前途。

17．采用逐点比较法每进给一步都要经过如下四个工作节拍：⑴偏差判别、⑵拖板进给、⑶偏差计算、⑷终点判别。

18．电火花线切割加工过程中，电极丝与工件之间存在着“疏松接触”式轻压放电现象。

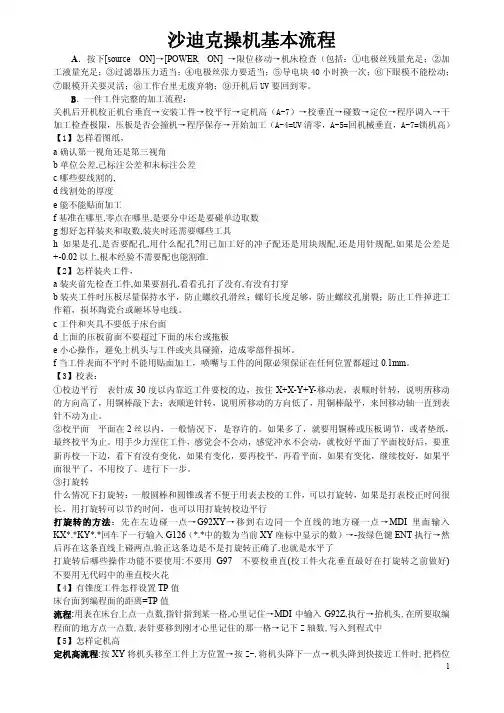

DK7735型数控线切割机床使⽤说明书DK7735型数控线切割机床使⽤说明书（机床部分）⼀、机床主要⽤途及特性数字程序控制电⽕花线切割机床，可⽤于加⼯点、直线、圆弧组成的各种复杂形状的⾦属零件，本机床采⽤钼丝作为⼯具，电极在⾼频脉冲电压作⽤下，利⽤液体介质被击穿后形成⽕花放电时，在⽕花通道中瞬间产⽣⼤量的热量，使⼯件表⾯的⾦属部溶化甚⾄⽓化，使⾦属被蚀除下来。

本机床操作简便，加⼯效率⾼，稳定可靠，经济耐⽤，可⼴泛⽤于仪器、仪表、汽车⾏业模具制造，加⼯各种冲模、靠模、样板及异形零件。

⼆、主要规格及技术参数1.⼯作台⼯作台⾏程（X、Y）：350×400mm⼯作台⼿轮移动量：4mm/圈切割锥度：3°—6°（根据⽤户选配）2.贮丝筒贮丝筒滑板移动量：100mm贮丝筒转速：四级（交流电机只保留⼀级）电极丝直径：0.12—0.18mm最⼤贮丝长度：300m3.⼯件⼯件最⼤切割厚度：300mm⼯件加⼯表⾯粗糙度：Ra=1.25—2.5µm⼯件切割速度：20—80mm2/分4.电源电源：AC380V 50HZ 三相四线制功率：＜1KW5.⼯作液机床⼯作液为DX—1乳化液（浓度为7—15%）⼯作液箱体容量：400×350×360mm三、机床结构说明机床是由床⾝、坐标⼯作台、贮丝筒、丝架、⼯作液系统及附件组成。

钼丝绕在贮丝筒上，经丝架上的导轮以恒速度循环移动。

⼯件放置⼯作台的夹具上，⽤压板螺母固定。

步进电机按控制机程序信号旋转，经由变速齿轮带动丝杠传动⼯作台，达到切割⼯件。

1.床⾝床⾝是由优质槽钢焊接⽽成，经时效处理。

镶⼊⼤理⽯花岗岩作为床⾯，使整个床⾝稳定不变形，床⾝右边为电⽓控制箱，左边是⼯作液箱安放处。

2.⼯作台坐标⼯作台主要是由⼯作台⾯、拖板、滚珠丝杠及变速齿轮箱组成，拖板的纵横运动采⽤滚动导轨结构，分别由步进电机齿轮传动滚珠丝杠来实现⼯作台运动。

21 .利用3B 代码编程加工斜线OA ，设起点O 在切割坐标原点，终点A 的坐标为Xe =17mm , Ye = 5mm ，其加工程序为（BE)A 、Bl7 B5 B17 Gx L1B 、B17000 B5000 B017000 Gx L1C 、Bl7000 B5000 B017000 G Y L1D 、B17000 B50O0 B0050O0 G Y L1E 、B17 B5 BO17000 Gx L122 ．利用3B 代码编程加工半圆AB ，切割方向从A 到B ，起点坐标A （-5 , 0 ) ，终点坐标B ( 5 , 0 ) ，其加工程序为（ C )A 、B5000 BBO10O00 GX SR2B 、B5 BBO10O00 GY SR2C 、B500O BBO10O00 GY SR2D 、BB5000 BO10O00 GY SR223 ．电火花线切割加工机床脉冲电源的脉冲宽度与电火花成形加工机床脉冲电源的脉冲宽度相比（ B ）。

A 、差不多B 、小得很多C 、大很多D 、不确定。

24 ．用线切割机床加工直径为10 mm的圆孔，在加工中当电极丝的补偿量设置为0.12 mm时，加工孔的实际直径为10.02mm。

如果要使加工的孔径为10 mm，则采用的补偿量应为（ D ）。

A 、0.10mmB 、0.11mmC 、0.12mmD 、0.13mm25 ．对于线切割加工，下列说法正确的有（ AD )A 、使用步进电机驱动的线切割机床在线切割加工圆弧时，其运动轨迹是折线B 、使用步进电机驱动的线切割机床在线切割加工斜线时，其运动轨迹是一条斜线C 、在利用3B 代码编程加工斜线时，取加工的终点为编程坐标系的原点D 、在利用3B 代码编程加工圆弧时，取圆心为线切割加工坐标系的原点26 ．线切割加工中，当使用3B 代码进行数控程序编制时，下列关于计数方向的说法正确的有（ AC )A 、斜线终点坐标（Xe , Ye ) ，当︱Ye︱>︱Xe︱时，计数方向取G YB 、斜线终点坐标（Xe , Ye ) ，当︱Xe︱>︱Ye︱时，计数方向取G YC 、圆弧终点坐标（Xe , Ye ) ，当︱Xe︱>︱Ye︱时，计数方向取G YD 、圆弧终点坐标（Xe , Ye ) ，当︱Xe︱<︱Ye︱时，计数方向取G Y27 ．电火花线切割加工过程中，工作液必须具有的性能是（ABC)A 、绝缘性能B 、洗涤性能C 、冷却性能D 、润滑性能28 ．六西格玛的表示符号是（A）。

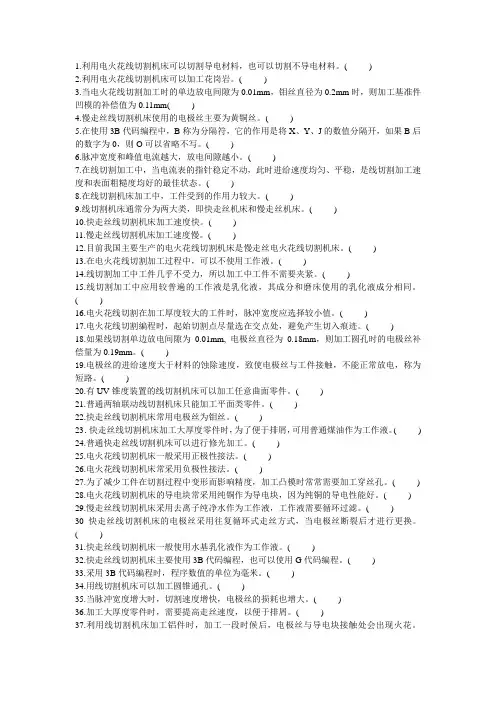

1.利用电火花线切割机床可以切割导电材料，也可以切割不导电材料。

( )2.利用电火花线切割机床可以加工花岗岩。

( )3.当电火花线切割加工时的单边放电间隙为0.01mm，钼丝直径为0.2mm时，则加工基准件凹模的补偿值为0.11mm( )4.慢走丝线切割机床使用的电极丝主要为黄铜丝。

( )5.在使用3B代码编程中，B称为分隔符，它的作用是将X、Y、J的数值分隔开，如果B后的数字为0，则O可以省略不写。

( )6.脉冲宽度和峰值电流越大，放电间隙越小。

( )7.在线切割加工中，当电流表的指针稳定不动，此时进给速度均匀、平稳，是线切割加工速度和表面粗糙度均好的最佳状态。

( )8.在线切割机床加工中，工件受到的作用力较大。

( )9.线切割机床通常分为两大类，即快走丝机床和慢走丝机床。

( )10.快走丝线切割机床加工速度快。

( )11.慢走丝线切割机床加工速度慢。

( )12.目前我国主要生产的电火花线切割机床是慢走丝电火花线切割机床。

( )13.在电火花线切割加工过程中，可以不使用工作液。

( )14.线切割加工中工件几乎不受力，所以加工中工件不需要夹紧。

( )15.线切割加工中应用较普遍的工作液是乳化液，其成分和磨床使用的乳化液成分相同。

( )16.电火花线切割在加工厚度较大的工件时，脉冲宽度应选择较小值。

( )17.电火花线切割编程时，起始切割点尽量选在交点处，避免产生切入痕迹。

( )18.如果线切割单边放电间隙为0.01mm, 电极丝直径为0.18mm，则加工圆孔时的电极丝补偿量为0.19mm。

( )19.电极丝的进给速度大于材料的蚀除速度，致使电极丝与工件接触，不能正常放电，称为短路。

( )20.有UV锥度装置的线切割机床可以加工任意曲面零件。

( )21.普通两轴联动线切割机床只能加工平面类零件。

( )22.快走丝线切割机床常用电极丝为钼丝。

( )23．快走丝线切割机床加工大厚度零件时，为了便于排屑，可用普通煤油作为工作液。

线切割实操考试题和答案一、填空题1．线切割加工编程时，计数长度的单位应为( μm)。

2．在型号为DK7632 的数控电火花线切割机床中，D 表示( 电加工机床)。

3．如果线切割单边放电间隙为0.02 mm，钼丝直径为0.18mm, 则加工圆孔时的电极丝补偿量为(0.11 mm ) 4．电极丝的进给速度大于材料的蚀除速度时，道致电极丝与工件接触，不能正常放电，称为( 短路) 6．在电火花线切割加工中，为了保证理论轨迹的正确，偏移量等于(电极丝半径)与(放电间隙)之和。

8．在电火花线切割加工中，在保持一定的表面粗糙度前提下，单位时间内电极丝中心线在工件上切割的(面积)总和称为切割速度，其单位为(mm2 /min )。

10．在火花放电作用下，电极材料被蚀除的现象称为(电蚀) 。

12．快走丝线切割最常用的加工波形是(矩形波)。

14．电火花型腔加工常用的电极材料主要有纯铜和(石墨)。

15、电火花成形加工是将电极形状(复制)到工件上的一种工艺方法。

16. G指令大体上可分为两种类型：（）指令和非模态指令。

17、( 放电间隙) 是放电时工具电极和工件之间的距离。

20、线切割加工的主要工艺指标是(切割速度)、(加工精度) 、(表面粗糙度) 和电极丝损耗。

21．数控电火花线切割机床加工时的偏移量f与(电极丝直径)和(放电间隙)有关，计算式为( f=电极丝半径+单边放电间隙)24.数控线切割丝架上有三个进电块，上下各一个，用于( 高频)电源双线输入。

另一个用于断丝报警和自动对中心等功能检取信号用。

25.加工精度是指所加工工件的尺寸精度、( 形状精度)和位置精度的总称。

26.当处于正常加工状态时，电流表指示为加工电流的（平均值）。

28.装夹工件的（作用力）要均匀，不得使工件变形或翘起。

29.在线切割加工中，选择加工路线的原则是：以防止或减少工件（变形）为原则。

二、单项选择（选择正确的答案，将相应的字母填入题内的括号中。
