建筑工程制图与识图第2阶段测试题答案(优选.)

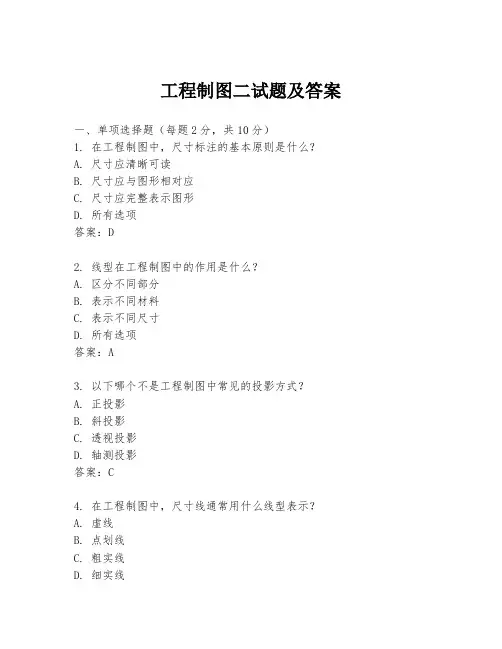

工程制图二试题及答案一、单项选择题（每题2分，共10分）1. 在工程制图中，尺寸标注的基本原则是什么？A. 尺寸应清晰可读B. 尺寸应与图形相对应C. 尺寸应完整表示图形D. 所有选项答案：D2. 线型在工程制图中的作用是什么？A. 区分不同部分B. 表示不同材料C. 表示不同尺寸D. 所有选项答案：A3. 以下哪个不是工程制图中常见的投影方式？A. 正投影B. 斜投影C. 透视投影D. 轴测投影答案：C4. 在工程制图中，尺寸线通常用什么线型表示？A. 虚线B. 点划线C. 粗实线D. 细实线答案：D5. 标注角度时，角度的符号是什么？A. °B. ∠C. ∅D. 所有选项答案：B二、填空题（每题2分，共10分）1. 在工程制图中，_________是用于表示物体长度的线段。

答案：尺寸线2. 工程制图中，_________是用来表示物体宽度的线段。

答案：中心线3. 当需要表示物体的厚度时，通常使用_________线型。

答案：粗实线4. 在工程制图中，_________是用来表示物体深度的线段。

答案：深度线5. 工程制图中，_________是用来表示物体轮廓的线型。

答案：粗实线三、简答题（每题5分，共20分）1. 简述工程制图中的三视图是什么，并说明它们各自的特点。

答案：工程制图中的三视图包括正视图、侧视图和俯视图。

正视图是从物体的正面观察得到的视图，侧视图是从物体的侧面观察得到的视图，俯视图是从物体的上方观察得到的视图。

它们各自的特点在于能够全面展示物体的各个方向的特征。

2. 解释什么是剖面图，并给出其在工程制图中的作用。

答案：剖面图是一种通过假想的切割平面将物体切开，以显示物体内部结构的视图。

在工程制图中，剖面图的作用是帮助理解物体内部的结构和构造，对于复杂或难以直接观察的内部结构尤其重要。

3. 在工程制图中，为什么要使用尺寸链？答案：在工程制图中，使用尺寸链是为了确保各个尺寸之间相互关联，确保图纸的准确性和一致性。

参考答案单元一１． ０号、１号、２号２．实线、２、２～３３． ４５°～６０°４．正三角形、正方形、３０°、４５°５．直线两端点、底线单元二１．平行投影、中心投影２．宽度、高度３．平行、相交、垂直４．直线、平面５．建筑、室内单元三１．平面、长、宽、高、平面多边形２．多边形、三角形３．圆柱、圆锥、圆球、固定轴线旋转４．叠加式、切割式、混合式５．径向尺寸、轴向尺寸单元四１．平行性、定比性、真实性２．正轴测投影图、斜轴测投影图３．坐标法、叠加、切割４．特征面法、柱体的轴测图５． 先整体后剖切、先剖切后整体单元五１．线面分析法、形体分析法、形体分析法２．剖切符号、粗实线３．阿拉伯数字、由左至右、由下至上、端部４．半剖面图、局部剖面图、全剖面图、展开剖面图、分层剖面图５．波浪线、剖切符号260单元六１．设计、施工、初步设计阶段、技术设计阶段、施工图设计阶段２．建筑施工图、结构施工图、设备施工图。

３．　∶４．索引符号、水平细实线５．体形、门窗形式、位置单元七１．水平投影图２．位置、布置方向、柜门３．南北立面图、东西立面图４．平面布置图、顶棚平面图５．局部剖面图单元八１．平面整体表示方法制图规则２．受力筋、箍筋架、立筋、构造筋３．向上、向左、向下、向右４．平面注写、综合设计５．截面尺寸、配筋具体数值单元九１．设备、器件、管网２．正面斜等轴测图、给水引入管、污水排出管３．设计总说明、采暖平面图、系统图４．管道、散热器、主要设备、附件５．系统图、原理图261。

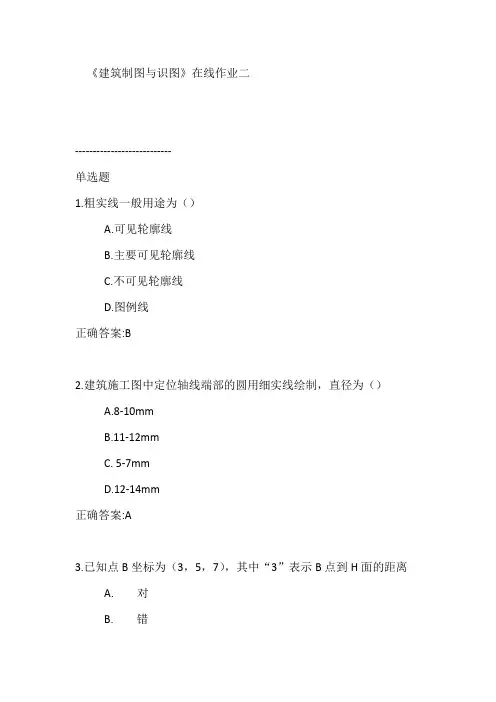

《建筑制图与识图》在线作业二---------------------------单选题1.粗实线一般用途为（）A.可见轮廓线B.主要可见轮廓线C.不可见轮廓线D.图例线正确答案:B2.建筑施工图中定位轴线端部的圆用细实线绘制，直径为（）A.8-10mmB.11-12mmC. 5-7mmD.12-14mm正确答案:A3.已知点B坐标为（3，5，7），其中“3”表示B点到H面的距离A. 对B. 错正确答案:B4.两交叉直线既不平行，也不相交。

（）A. 对B. 错正确答案:A5.三视图中的类似形通常就是指几个图形相似，对应边应成比例A. 对B. 错正确答案:B6.建筑工程图中尺寸单位，总平面图和标高单位用（）为单位A. mB. cmC. mm正确答案:B7.7-9层的住宅属于（）A. 底层B. 多层C.中高层D.超高层正确答案:C8.在圆锥面上作辅助线可以用素线法也可以用纬圆法A. 对B. 错正确答案:A9.下列建筑中不属于公共建筑的是（）A. 学校B. 旅社C. 医院D. 宿舍正确答案:D10.国家标准的代号是（）A. GJB. GBC. GJBZ正确答案:B11.不属于建筑平面图的是（）A.基础平面图B.底层平面图C.标准层平面图D.屋顶平面正确答案:A12.假想用一水平面剖切平面，沿着房屋各层门、窗洞口处将房屋切开，移去剖切平面以上部分向下所作的水平面剖视图叫做（）A.建筑平面图B.建筑立面图C.建筑剖面图D.建筑详图正确答案:A13.在钢筋混凝土结构图中的Φ6@200，其中Φ表示Ⅰ级钢筋，@表示（）A. 间距B. 直径C. 半径正确答案:A14.基础各部分形状、大小、材料、构造、埋置深度及标号都能通过()反映出来。

A.基础平面图B.基础剖面图C.基础详图D.总平面图正确答案:B15.（）的作用是把门窗洞口上方的荷载传递给两侧的墙体A. 过梁B. 窗台C. 圈梁D. 勒脚正确答案:A16.半径、直径、角度与弧长的尺寸起止符号，用（）表示。

大学考试试卷《建筑制图与识图》及答案3套一、填空题(每个空格2分，共20分)1、点在W面上的投影，反映了点到(H面)和(V面)的距离；2、按照“国标”规定，建筑平面图中定位轴线用(细点画) 线表示，轴线编号圆圈用(细实线)绘制，直径一般为(8mm )，轴线编号在水平方向用(阿拉伯数字)，垂直方向用(大写英文字母（汉语拼音字母）)。

3、平面的积聚投影反映出平面对H、V面的倾角，该平面为(侧垂面)面。

4、在钢筋混凝土结构图中的Φ6@200，其中Φ表示(Ⅰ级钢筋)，@(表示间距)。

二、单项选择题（每个题只有一个答案最符合题意，将正确答案的序号填在括号内。

每小题3分，计30分）1、已知点A（20，0，0）和点B（20，0，10），关于点A和点B的相对位置，哪一种判断是正确的？（ C ）A、点B在点A正前方B、点B在点A正上方，且重影于V面上C、点A在点B正下方，且重影在OX轴上D、点A在点B正前方2、房屋建筑制图标准规定，粗实线一般用于（A ）。

A、主要可见轮廓线B、可见轮廓线C、不可见轮廓线D、可见轮廓线及图例线3、工程图纸一般是采用（ D ）原理绘制。

A、中心投影法B、平行投影法C、斜投影法D、正投影法4、水平投影和侧面投影应满足（ B ）的投影规律。

A、长度相等且对正B、宽度相等C、高度相等且平齐D、长、宽、高都相等5、选择形体正确的W面投影（D ）。

A B C D6、已知直线AB的H面、V面投影，则AB为（D ）A、水平线B、正平线C、侧平线D、侧垂线7、已知平面ABC的H面、V面，则平面ABC为（ B ）A、一般位置面B、侧垂面C、侧平面D、正平面8、详图符号表示正确的是（ A ）A、详图编号为1，被索引图样所在图纸编号为3。

B、详图编号为1，详图在本页。

C、详图编号为3，被索引图样所在图纸编号为1。

D、详图编号为3，详图在本页。

9、下列材料图例中，表示天然石材的是（A ）10、选择形体正确的H面投影图（ C ）。

《建筑工程制图与识图》试卷一、单项选择题（每小题2分，共60分）1、柱子内部钢筋按受力方向分为（）两类A.纵向钢筋、横向箍筋（正确答案）B.箍筋、拉筋C.基础插筋、中部钢筋D.主筋、次筋2、直线AB的W面投影反映实长，该直线为（）。

A.水平线B.正平线C.侧平线（正确答案）D.侧垂线3我国以青岛附近的黄海平均海平面定为零点的标高称（）标高。

A建筑B结构C绝对（正确答案）D相对4标题栏放在图纸的（）。

A右下角（正确答案）B左下角C右上角D左上角5、找出与投影图相对应的立体图形（D ）6、在建筑施工图中，出现详图索引符号其中分母的3 表示（）A.图纸的图幅为3号B.详图所在图纸编号为3（正确答案）C.被索引的图纸编号为3D.详图（节点）的编号为37、在建筑施工图中，标高单位为（）A.米（正确答案）B.分米C.厘米D.毫米8、在总平面图中用粗实线画出的图例其意为（）A.围墙B.原有的建筑物C.要拆除的建筑物D.新建的建筑物（正确答案）9、点在直线上，点的投影仍在直线的投影上，这是正投影的（）。

A.积聚性B.同素性C.从属性（正确答案）D.定比性10、A2图纸尺寸为（）A.841594B.594420 （正确答案）C.420297D.21029711、图样上的尺寸包括尺寸界线、尺寸线、（）。

A.尺寸起止数字和尺寸字母B.尺寸起止符号和尺寸数字（正确答案）C.尺寸起止字母和尺寸线段D.尺寸起止线段和尺寸符号12、尺寸线应用细实线绘制，应与被注（）。

A.高度平行B.长度平行（正确答案）C.宽度平行D.角度平行13、圆柱的顶面和底面的正立面投影和左侧立面投影都积聚成（）。

A.曲线B.直线（正确答案）C.平行线D.弧线14、梁平面注写包括集中标注与原位标注，施工时，以（）取值优先。

A.集中标注B.原位标注（正确答案）C.平面标注D.截面标注15、梁平法中标注的KL1（2A）表示（）。

A.1号框架梁，两跨一端带悬挑（正确答案）B.1号框架梁，两跨两端带悬挑C.1号非框架梁，两跨一端带悬挑D.1号非框架梁，两跨两端带悬挑16、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（）A./（正确答案）B.；C.C.+17、抗震箍筋的弯钩构造要求采用135度弯钩，弯钩的平直段取值为：（B）A.10d 85mm中取大值（正确答案）d 85mm中取大值d 85mm中取大值B.10d 75mm中取大值C.12d 85mm中取大值D.12d 75mm中取大值18、架立钢筋同支座负筋的搭接长度为：（C）A.15d（正确答案）B.12dd B.12dd B.12d C.150 D.25019、柱的第一根箍筋距基础顶面的距离是（）。

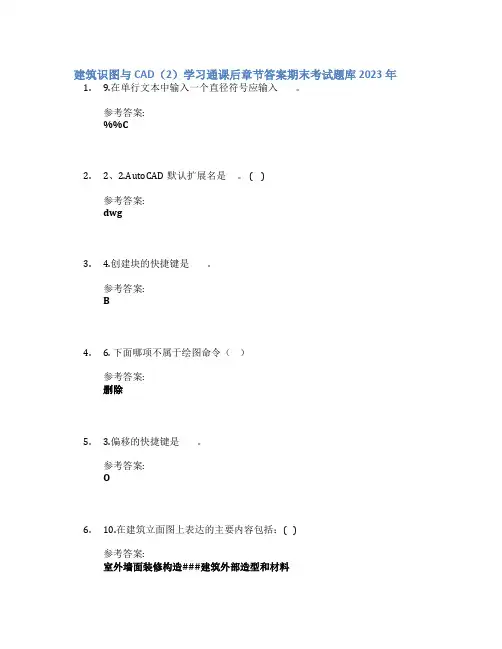

建筑识图与CAD（2）学习通课后章节答案期末考试题库2023年1.9.在单行文本中输入一个直径符号应输入。

参考答案:%%C2.2、2.AutoCAD默认扩展名是。

( )参考答案:dwg3. 4.创建块的快捷键是。

参考答案:B4. 6. 下面哪项不属于绘图命令（）参考答案:删除5. 3.偏移的快捷键是。

参考答案:O6.10.在建筑立面图上表达的主要内容包括：( )参考答案:室外墙面装修构造###建筑外部造型和材料7.9.建筑剖面图采用的比例一般为( )参考答案:1：50###1：100###1：2008.8.读建筑平面图可知( )参考答案:门窗的宽度###开间、进深9. 3.用户坐标UCS可以有多个,但当前的用户坐标系只有一个。

参考答案:对10. 6.标题栏一般位于图纸的。

参考答案:右下方11.1、1.下列四个选项中，规格尺寸为210×297的图幅是。

( )（2.0）参考答案:A412.3、C是哪个命令的快捷键名( )参考答案:CIRCLE13.13.平行投影法分为斜投影法和。

参考答案:正投影法14.10.建筑平面图中M1521指的是：（）参考答案:门的宽度为1500mm，高度为2100mm15. 1.幅面为A0和A1的建筑工程图纸的尺寸为（）mm。

参考答案:1189×841###841×59416.7.下列哪些属于修改命令参考答案:M###CO17.8.在AutoCAD中，可以根据需求设置尺寸样式。

参考答案:错18. 2.以下含有复制功能的编辑命令有( )参考答案:COPY###OFFSET###ARRAY19. 2.偏移命令只适用于二维空间。

参考答案:对20.1、打开正交的快捷键是。

参考答案:F821. 5.在与房屋立面相平行的投影面上所作的正投影称为。

参考答案:建筑立面图22.7.在AutoCad中，可以进行渲染。

参考答案:错23.9.国家制图标准规定，图纸大小可以随意确定。

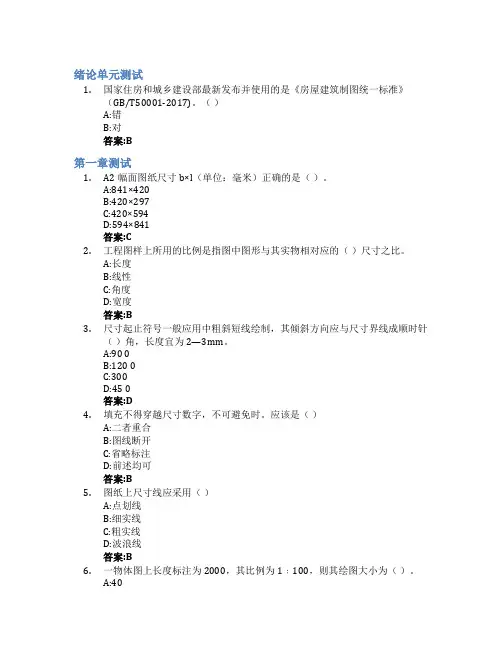

绪论单元测试1.国家住房和城乡建设部最新发布并使用的是《房屋建筑制图统一标准》（GB/T50001-2017)。

（）A:错B:对答案:B第一章测试1.A2幅面图纸尺寸b×l（单位：毫米）正确的是（）。

A:841×420B:420×297C:420×594D:594×841答案:C2.工程图样上所用的比例是指图中图形与其实物相对应的（）尺寸之比。

A:长度B:线性C:角度D:宽度答案:B3.尺寸起止符号一般应用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针（）角，长度宜为2—3mm。

A:90 0B:120 0C:300D:45 0答案:D4.填充不得穿越尺寸数字，不可避免时。

应该是（）A:二者重合B:图线断开C:省略标注D:前述均可答案:B5.图纸上尺寸线应采用（）A:点划线B:细实线C:粗实线D:波浪线答案:B6.一物体图上长度标注为2000，其比例为1﹕100，则其绘图大小为（）。

A:40B:100C:20D:200答案:C7.楼梯是上下垂直交通通道，由栏杆扶手、楼梯梯段及（）组成。

A:休息平台B:梯梁C:踏步D:踏面答案:A8.对于全套施工图纸来说，其阅读步骤（）。

A:先看设计总说明、后看建施、结施和设施B:先基础施工图、结构布置平面图、后构件详图C:先平、立、剖面图，后详图D:先看图标、文字，后看图样答案:A9.指北针圆的直径为（）。

A:8mmB:14mmC:24mmD:16mm答案:C10.定位轴线的圆直径为（）。

A:10mmB:11mmC:6mmD:8mm答案:D11.定位轴线水平方向编号为（）。

A:大写拉丁字母B:小写拉丁字母C:阿拉伯数字D:罗马数字答案:C12.详图符号的圆直径为（）。

A:8mmB:6mmC:14mmD:12mm答案:C13.索引符号的分子表示（）。

A:详图所在图纸号B:图纸号C:详图的编号D:引自图纸号答案:C14.标高符号的三角形为等腰直角三角形，髙约（）mm。

建筑制图与识图复习题（二）一、判断题（在下面的横线上填写两直线的相对位置）（10分）两直线；两直线；两直线；两直线；两直线二、选择题（10分）1．选择形体正确的H面投影图（）。

（A）（B）（C）（D）2.选择形体正确的W面投影（）。

(A) (B) (C) (D)三、补全下图的相贯线（15分）四、补画出W面投影（15分）五、在指定位置绘出下面构件的1-1和2-2断面图（10分）六、看图回答问题（15分）1. 解释下图中钢筋的编号。

2.指出下图中钢筋编号标注不规范的地方。

七、看图回答问题（25分）1.详细描述该建筑的信息，如布局尺寸门窗等。

2.该建筑面向南偏东15度，画出指北针。

3.解释1-1和2-2剖切分别剖切到了建筑的哪几部分。

复习题（二）答案一．判断题（在下面的横线上填写两直线的相对位置）（10分）两直线交叉；两直线交叉；两直线交叉；两直线相交；两直线相交二．选择题（10分）1.选择形体正确的H面投影图（ C ）2.选择形体正确的W面投影图（ A ）。

三、补全下图的相贯线（15分）四、补画出W面投影（15分）3个点12分连线3分共15分五、在指定位置绘出下面构件的1-1和2-2断面图（10分）每个断面图5分共10分六、简答（15分）1号筋为1根带肋钢筋直径是12；2号筋2根光圆筋直径12；3号筋三根带肋钢筋直径是20；4号筋为光圆筋直径8间距150均布。

七．、看图回答问题（25）１.详细描述该建筑的信息，如布局尺寸门窗等。

２.该建筑面向南偏东15度，画出指北针。

３.解释1-1和2-2剖切分别剖切到了建筑的哪几部分。

该建筑为一梯两户对称结构，一户布局为两室两厅一厨一卫并有南北阳台和衣帽间。

1-1剖切自后往前依次剖切楼梯、衣帽间、窗、散水。

2-2剖切自后往前依次剖切散水、阳台、窗、卫生间、卧室、起居室、门、阳台和散水。

指北针。

建筑制图与识图练习题库与参考答案一、单选题（共80题，每题1分，共80分）1.标高符号应该用（）三角形表示。

A、不等边B、等边C、等腰直角D、任意正确答案：C2.为表示室内立面图在平面图上的位置，应在平面图上用（）注明视点位置、投影方向及编号。

A、字母B、内视符号C、文字D、箭头正确答案：B3.建筑工程中常用的投影法分为（）和中心投影法。

A、单面投影法B、斜投影法C、平行投影法D、正投影法正确答案：C4.围合成室内空间的底面、侧面和顶面称为（）。

A、室内构造B、室内界面C、室内造型D、室内装饰正确答案：B5.掌握基本的（）法则，是绘制轴侧效果图的基础。

A、透视制图B、俯视图C、二点透视D、轴测图正确答案：D6.在图纸中平立面图的剖切符号应用（）来表示。

A、细虚线B、粗实线C、细实线D、粗虚线正确答案：B7.标注球的半径尺寸时，应在尺寸数字前加注符号（）。

A、RB、SфC、фD、SR正确答案：D8.顶棚平面图的基本内容不包括（）。

A、标明顶棚吊顶装饰造型样式、尺寸及标高B、标明门窗的样式、尺寸C、标明灯具名称、规格、位置或间距D、说明顶棚所用材料及规格正确答案：B9.标高符号“小三角形”的高约为（）。

A、2mmB、4mmC、5mmD、3mm正确答案：D10.起止符一般用中粗斜短线绘制，其倾斜方向应与尺寸界线呈顺时针（）度角。

A、15B、30C、45D、75正确答案：C11.室内顶棚平面图不同层次的标高，一般标注该层次距（）楼面的高度。

A、本层B、顶层C、一层D、任意层正确答案：A12.尺寸数字一般依据其方向注写在靠近尺寸线的（）。

A、上方中部B、上方右侧C、上方左侧D、下方中部正确答案：A13.可对细部进行清楚、精确表示的是（）。

A、装饰详图B、装饰平面图C、装饰剖面图D、装饰立面图正确答案：A14.装饰施工图是按（）的基本方法来表示室内各部位相互关系。

A、线条B、比例C、投影视图D、符号正确答案：C15.尺寸界线及尺寸线应用（）绘制。

咸阳职业技术学院建筑学院《工程制图与识图》试题2专业 班级 姓名 学号 _题别 一二三四五六总分总分人得分一、按下列要求作图要求保留作图痕迹,共28分1、补画立体的第三个投影，求作点的另两个投影。

（8分1、 补绘下列直线或平面的第三面投影，并在横线上注明其种类（每题3分，共12分）_____________ ________________ ________________ _______________3、补绘带槽口的四棱柱的H 投影（8分）二、已知组合体两面投影，补画第三面投影（16分）1、 补画水平投影（8分）得分 评卷人得分 评卷人⊙装-----------------------------⊙-----------------------------订⊙-----------------------------线⊙2、补画侧面投影（8分）三、在图中右侧适当的位置画出指定的1—1剖面图和2—2断面图。

每题5分，共10分四、根据切割体的两面投影补绘W面投影，并绘制正等测轴测图（10分）五、读懂各题中的投影图，在所给的选项中选出一个正确答案（每题2分,共20211、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（）。

A B C D2、选择正确的三面投影图（）（A）（B）（C）3、已知立体的主、俯视图，选择正确的左视图（）得分评卷人得分评卷人得分评卷人4、已知立体的主、俯视图，选择正确的左视图（）A B C B5、a线框表示的面是（）A．水平面 B．正平面 C．正垂面 D．圆柱面6、选择正确的左视图（）7、已知立体的主、俯视图，正确的左视图是（）8、已知立体的主、俯视图，正确的左视图是（）9、选择形体正确的H面投影图（）（A）（B）（C）（D）10、正确的1-1剖面图是（）1-1A111-1B1-1C1-1D首层平面图1：100六、看懂下图回答问题（每空1分，共16分）1、建筑物外墙厚，内墙厚。

成绩
评卷人
一、填空题（40分，每空0.5分）
1、主要可见轮廓线，断开界线，
2、尺寸包括四个要素：尺寸界线，尺寸线，尺寸起止符号，尺寸数字，
3、投影的三要素：投射线，形体，投影面根据投影线之间的关系，投影可分为中心投影，平行投影平行投影根据投影线和投影面之间的相对位置关系，可分为：斜投影，正投影，
4、三面投影体系包括水平面，正平面，侧立面
9、定位轴线横向编号自左至右用阿拉伯数字编写，竖向编号自下而上用大写拉丁字母编写
10、阅读图样的原则：先整体后局部，先文字说明后图样，先图形后尺寸
11、在总平面图上注写层数可用小圆黑点，数字表示
12、在总平面图上，测量坐标代号宜用X/Y表示，建筑坐标代号宜用A/B表示
13、建筑平面图是假想用一个水平的剖切平面沿门窗洞的位置将房屋剖开
DN150,i＝0.015
21、建筑电气施工图中E代表明敷，C代表暗敷，CT代表电缆桥架，MR代表金属线槽配线，F代表金属软管配线，XRM代表嵌入式照明配电箱，
QF代表断路器，PEN代表保护接地与中性线共用，
22、室内电气照明线路的敷设可分为：明敷，暗敷
二、作图题（40分，每小题5分）
1、已知点A（30，20，20），作出其三面投影（p33）
17、结构平面布置图包括基础平面图，楼层结构平面图，屋顶结构平面图，
18、钢筋混凝土梁的结构详图包括配筋立面图，断面图，钢筋祥图
19、根据供水对象及对水质、水量、水压的不同要求，室内给水系统可以分为：生活给水
，生产给水，消防给水，
20、凡是图中没有注明的生活排水管道的安装坡度可按取：DN50,i＝0.035，DN100, i＝0.020
7、作出杯形钢筋混凝土基础的剖面图（p106）

《建筑工程识图与CAD》习题二及答案一、填空题（1ˊ×15=15′）1. 平行正投影的性质有：________、_______、________。

2、正等轴测图中，轴间角为，轴向伸缩系数为。

3、标高应以为单位，标高以青岛附近的黄海平均海平面为零点；标高以房屋的底层室内地坪为零点。

4．无论采用何种比例作图，图形上标注的尺寸，必须是物体的_______________。

5．判别下列各直线、平面相对于投影面的位置二、单项选择（2ˊ×10=20′）1、建筑剖面图的剖切位置应在（）中表示，剖面图的图名应与其剖切线编号对应。

A.总平面图B.底层建筑平面图C.标准层建筑平面图D.屋顶建筑平面图2、在三投影面体系中X轴方向的尺寸反映物体的（）。

A．长度 B．宽度 C．高度 D.不确定3、下列构造中，不应在外墙身墙脚构造中表示的是（）。

A．散水 B．防潮层 C．泛水D．踢脚 E．一层地面4、A1图纸幅面的尺寸规格是（）。

A．594×841 B．420×630C．420×594 D．297×4205、剖切位置线的长度为（）。

A．6～10mm B.4～6mm C.5～8mm D.3～6mm6、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（）。

(A) (B) (C) (D)7、图样中的某一局部或构件，如需另见详图，应以索引符号索引，索引符号是由直径为（）mm的圆和水平直径组成。

A：8 B：10 C：12 D：148、房间的（）是指平面图中相邻两道横向定位轴线之间的距离。

A．开间 B．进深 C．层高 D．总尺寸9、（）通常标在结构施工图上。

A.建筑标高B.室内标高C.结构标高D.室外标高10、（）不是建筑施工图中的图样。

A．首页和总平面图 B．建筑平面图 C．建筑立面图 D.基础平面布置图三、多项选择题（3ˊ×4=12′）1、同一个物体的三个投影图之间具有“三等”关系（）。

建筑制图二考试题和答案一、单项选择题（每题2分，共20分）1. 在建筑制图中，以下哪个选项是正确的比例表示方法？A. 1:100B. 1:10000C. 1:1000D. 1:100000答案：A2. 建筑平面图的比例尺通常是多少？A. 1:50B. 1:100C. 1:200D. 1:500答案：B3. 建筑立面图中，以下哪个选项是正确的标注方法？A. 标注水平尺寸B. 标注垂直尺寸C. 标注对角线尺寸D. 标注所有尺寸答案：B4. 在建筑制图中，以下哪个选项是正确的线型表示方法？A. 粗实线B. 细实线C. 虚线D. 点划线答案：A5. 建筑剖面图中，以下哪个选项是正确的剖切位置？A. 垂直于建筑的长轴B. 垂直于建筑的短轴C. 沿着建筑的长轴D. 沿着建筑的短轴答案：A6. 在建筑制图中，以下哪个选项是正确的尺寸标注方法？A. 标注在图形内部B. 标注在图形外部C. 标注在图形上方D. 标注在图形下方答案：B7. 建筑详图的比例尺通常是多少？A. 1:10B. 1:20C. 1:50D. 1:100答案：A8. 在建筑制图中，以下哪个选项是正确的标注材料的方法？A. 使用文字说明B. 使用图例C. 使用颜色D. 使用线型答案：B9. 建筑平面图中，以下哪个选项是正确的墙体表示方法？A. 使用粗实线B. 使用细实线C. 使用虚线D. 使用点划线答案：A10. 在建筑制图中，以下哪个选项是正确的门窗表示方法？A. 使用粗实线B. 使用细实线C. 使用虚线D. 使用点划线答案：C二、多项选择题（每题3分，共15分）11. 在建筑制图中，以下哪些选项是正确的尺寸标注原则？A. 尺寸线应清晰可见B. 尺寸应标注在图形外部C. 尺寸线与尺寸界线应垂直D. 尺寸应标注在图形内部答案：A, B, C12. 建筑立面图中，以下哪些选项是正确的标注内容？A. 标高B. 层高C. 门窗尺寸D. 墙体材料答案：A, B, C13. 在建筑制图中，以下哪些选项是正确的线型表示？A. 粗实线表示墙体B. 细实线表示中心线C. 虚线表示未施工部分D. 点划线表示剖面线答案：A, B, D14. 建筑剖面图中，以下哪些选项是正确的标注内容？A. 标高B. 层高C. 材料D. 尺寸答案：A, B, D15. 在建筑制图中，以下哪些选项是正确的比例尺表示方法？A. 1:50B. 1:100C. 1:200D. 1:500答案：A, B, C, D三、判断题（每题2分，共10分）16. 建筑平面图中，所有尺寸都应标注在图形外部。

综合测试题（二）一、填空题（每小题 1分，共10分）１．标高投影图是应用_水平投影_____绘制的一种带有数字标高的单面投影图。

２．在结构施工图中，除标高外，其余尺寸单位以_毫米_____计。

３．若两平面在某投影面的投影均积聚成直线，且互相平行，则两平面__平行___。

４．水平面的Ｈ投影______。

５．在基础图中，基础梁的代号用_JL_____来表示。

６． _定位轴线_____是确定建筑物结构或构件位置及标志尺寸的线。

７．重合断面的轮廓线应用___细实线____线型画出。

８．建筑物相对标高的零点是指建筑物__室内首层主要地面___ 的标高。

　９．冷拔低碳钢丝的代号为__Фb___。

二、单项选择题（在每小题的四个备选答案中选出一个正确的答案，并将正确答案的序号填入题后的括号内。

每小题 2分，共20分）。

1．结构布置图常用的比例为（ D） A．1:200,1:500,1:1000 B．1:5,1:10,1:20 C．1:10,1:20,1:50 D．1:50,1:100,1:2002．已知在H投影中反映两相交直线夹角的真实大小，则两直线（A ）A．其中之一平等于H投影面； B．其中之一平行于V投影面C．两条直线均平行于H投影面； D．两条直线均平行于V投影面 3．结构施工图包括（C ）等。

A．总平面图、平立剖、各类详图； B．基础图、楼梯图、屋顶图 C．基础图、结构平面图、构件详图； D．配筋图、模板图、装修图　４．在管道总平面图上，用粗双点划线表示（B ） A．给水管 B．雨水管 C．污、废水管 D．附属构筑物　５．在二等正轴测投影中，变形系数（即轴向伸缩系数）（ B）相等。

A． p, q； B． p, r； C． p, q, r； D． q, r ６．已知主、俯视图，正确的左视图是( )。

７．已知主、俯视图，正确的左视图是( ) ８．图纸中标注的数字和字母的字高应不小于（A ）毫米。

A．3.5； B．3.0； C．2.5； D．2.0 ９．在结构平面图中，YT代表构件（C ）A ．楼梯板；B ．预制板；C ．阳台；D ．预应力板三、多项选择题（在每小题的五个备选答案中选出正确的答案，并将正确答案的序号填入后面的括号内。

填空题1、丁字尺由_尺头_和_尺身_组成，是用来画_水平线_的。

它的材料一般由有机玻璃制成。

2、使用丁字尺画线时，尺头应紧靠图板_左边_,以_左手_扶尺头,使尺_上下_移动。

_三角板与丁字尺配合使用，可画垂直直线_及与丁字尺工作边成_15°、30°、45°、60°、75°等各种斜线_3、丁字尺的工作边要保证其_平整光滑_，不能用小刀靠在尺身切割纸张，不用时应将丁字尺_在尺套内悬挂起来_防止压弯变形。

4、一副三角板有_两_块，一块是_45°等腰直角三角形_ , 另一块是_两锐角分别为30°和60°的直角三角形_。

5、三角板与丁字尺配合使用可画 _垂直线及与丁字尺工作边成15°、30°、45°、60°、75°_等各种斜线。

6、圆规是绘制_圆_和 _圆弧_的工具，使用前要调整针角，使针尖_略长于铅芯_，铅笔芯或直线笔的笔尖，取好半径，对好圆心，并使圆规略向旋转方向_倾斜_，按_顺时针_方向开始画圆，画圆或画弧都应_一_次完成。

7、绘图铅笔的铅芯有硬软分，用Ｈ、Ｂ表示，Ｂ前面的数字越大表示_铅芯越软_H前面的数字越大表示_铅芯越硬_HB铅笔铅芯可在砂纸磨成圆锥形用来_画底稿_、_加深细线_和写字；B铅笔铅芯磨成四棱锥形用来_描粗线_。

8、图纸有A0、A1、A2、A3、A4五种，它们幅面尺寸分别是_841*1189_、_594*841_、_420*594_、_297*420_、_210*297_。

9、每张图纸都要画图框，图框线用_粗实线_绘制，图纸分_横式图幅_和_立式图幅_两种幅面，以短边作垂直边称为__横式_幅面，以短边作水平边称为__立式幅面_。

10、图纸的标题栏又称图标，一般绘制在图纸的_右下角_。

根据工程需要选择确定的尺寸、格式和分区。

11、会签栏位于图纸的_左上角及图框线外_，其尺寸为100mm×20mm，栏内应填会签人员的有关专业_、_姓名_、_日期_等。

第2次作业
一、单项选择题(本大题共30分，共15小题，每小题2分)
1.()的W面投影积聚为一点。
A.侧垂线
B.正垂线
C.铅垂线
2.特殊位置直线不包括()于投影面的直线。
A.平行
B.垂直
C.倾斜
3.以我国青岛市外黄海海面为±0.000的标高称为()o
A.绝对标rWj会出现在()o
7.圆柱面是无数多条素线的集合。
8.空间二直线相交，则其同面投影也必然相交或者重合。（）
9.点的投影在任何情况下都是点。
10.直线属于平面，则直线的投影必然属于平面的同面投影。（）
三、名词解释题（本大题共10分，共2小题，每小题5分）
1.迹点
2.直角投影定理四、作图题（本大题共50分，共5小题，每小题10分）
A.上边
B.左边
C.右边
5.中心投影法中的投影线()。
A.相互平行
B.相交于一点
C.相交于若干点
6.图纸的大小规格称为()。
A.图幅
B.图标
C.图框
7.数字与汉字同行书写时，其大小应比汉字()。
A.大一号
B.小一号
C.一样大
8.判别两铅垂面是否平行，只需检查它们的()是否相互平行。
A.H投影
B・V投影
A.相交
B.
重合
C.
平行
13.在三面正投影体系中，投影面平行线在（）个投影面上的投影反映实长。
A.1
B.2
C.3
14.已知两直线（），则此两直线必定不属于同一平面。
A.相交
B.相叉
C.平行
15.在三面正投影体系中，投影面平行线在（）个投影面上的投影平行于投影 轴。
A.1

建筑制图及识图模拟练习题（附参考答案）一、单选题（共43题，每题1分，共43分）1.( )应用细实线绘制，一般应与被注线段垂直。

A、尺寸界线B、尺寸起止符号C、图线D、尺寸线正确答案：A2.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( ).A、外墙和内墙B、砖墙与钢筋混凝土墙C、承重墙与非承重墙D、纵墙与横墙正确答案：A3.尺寸标注时图样轮廓线可用作( )。

A、尺寸线B、尺寸界线C、尺寸起止符号D、尺寸数字正确答案：B4.标注图样尺寸时，有多道尺寸时，应注意( )。

A、小尺寸在外、大尺寸在内B、只标注大尺寸C、大尺寸在外、小尺寸在内D、只标注小尺寸正确答案：C5.标高符号的三角形为等腰直角三角形，髙约( )mm。

A、8B、3C、5D、6正确答案：B6.确定各基本形体大小的尺寸称为( )。

A、定位尺寸B、构造尺寸C、定形尺寸D、标志尺寸正确答案：C7.在下列四组立体中，都属于平面体的是( )。

A、棱柱、棱锥B、棱锥、圆锥C、圆柱、圆锥D、棱柱、圆柱正确答案：A8.钢筋混凝土管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是正确答案：A9.坡度大于等于1/2的屋面,易受雷击的部位是( )A、屋角、屋脊、檐角、屋檐B、檐角、女儿墙、屋檐C、屋角、屋脊、檐角D、屋脊、屋角、女儿墙正确答案：C10.在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为( )。

A、图标B、图框C、图纸目录D、会签栏正确答案：D11.以下属于建筑施工图的是( )。

A、构件详图B、建筑立面图C、总平面图D、建筑剖面图正确答案：C12.建筑物防雷装置的接地体采用圆钢时,直径不小于( ).A、10mmB、6mmC、8mmD、12mm二、多选题(每题3分)正确答案：A13.圆锥体置于三面投影体系中，使其轴线垂直于H面，其水平投影为( )。

A、矩形B、一段圆弧C、椭圆D、圆正确答案：D14.用于确定组合体中各基本形体之间相互位置的尺寸称为( )A、总尺寸B、定位尺寸C、细部尺寸D、定型尺寸正确答案：B15.某构件形体是对称的,画图时把形体的一半画成剖面图,这样组合而成的投影图叫做( )A、局部剖面图B、全剖面图C、半剖面图D、展开剖面图正确答案：C16.某直线的水平面投影反映实长，该直线为( )。
