电与磁中考试题分类汇编经典

  • 格式：doc
  • 大小：383.00 KB
  • 文档页数：14

电与磁中考试题分类汇编经典一、电与磁选择题1．关于电磁现象，下列说法正确的是（）A. 通电导线周围一定存在磁场B. 磁场是由疏密不同的磁感线组成的C. 改变电流大小，可以改变电动机转动的方向D. 任何导体在磁场中运动时，都能产生感应电流【答案】 A【解析】【解答】解：A、据奥斯特实验可知，通电导线周围一定存在磁场，故A正确；B、磁场是看不到的物质，而磁感线是为描述磁场分布而引入的，磁感线实际上是不存在的，故B错误；C、改变电流的方向可以改变线圈受力的方向，即可以改变电动机转动的方向；而改变电流大小，并不能改变电动机转动的方向，故C错误；D、导体在磁场中如果沿磁场方向运动是不会产生感应电流的，且选项没说明电路是否闭合，故D错误．故选A．【分析】（1）奥斯特实验说明了通电导线周围存在着磁场；（2）磁体周围存在磁场，为了描述磁场的分布物理学上引入了磁感线，实际上磁感线是不存在的；（3）改变电流的方向可以改变线圈受力的方向；（4）产生感应电流的条件：闭合回路中的导体切割磁感线．2．下列关于电和磁的说法正确的（）A. 最早发现电流周围存在磁场的科学家是法拉第B. 磁体外部的磁感线总是从S极出发，回到N极C. 电动机是利用电磁感应现象制成的D. 发电机是利用电磁感应现象制成的【答案】D【解析】【解答】解：A、最早发现电流周围存在磁场的科学家是奥斯特，故A错误；B、磁体外部磁感线从N极出来回到S极，故B错误；C、电动机是根据通电线圈在磁场中受力转动原理制成，故C错误；D、发电机是根据电磁感应原理制成的，故D正确；故选D【分析】根据对电与磁的基础知识、结合电与磁重要试验的理解对下面的各个选项依次判断即可3．下列作图中，错误的是（）A. 凹透镜对光的作用B. 平面镜成像 C. 动力F1的力臂 D. 通电螺线管的磁场【答案】 C【解析】【解答】解：A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点，故A正确；B、此图描述了平面镜成像的规律，物像对称，故B正确；C、力臂应该是支点到力作用线的垂线段，如图，故C错误；D、通电螺线管的外部磁场，磁感线从N极到S极，D正确．故选C．【分析】A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点．B、根据平面镜成像的特点（物像对称）判断．C、根据力臂的画法进行分析，力臂是支点到力作用线的垂线段．D、根据右手螺旋定则先判断出螺线管的N、S极．4．如图所示，下列描述正确的是（）A. 甲图：利用灵敏电流计可以准确测量电流值B. 乙图：同名磁极相互吸引C. 丙图：比较两次实验得出压力的作用效果与受力面积的关系D. 丁图：用吸管像两乒乓球中间吹气，乒乓球靠拢【答案】D【解析】【解答】解：A、甲图灵敏电流计没有刻度值，利用灵敏电流计可以大致反映电流的大小，故A错误；B、图中是两个N极相互靠近，利用同名磁极相互排斥，故B错误；C、丙图压力和受力面积都不同，不能比较两次实验得出压力的作用效果与受力面积的关系，故C错误；D、用吸管像两乒乓球中间吹气，中间空气流速大，压强小，两边流速小，压强大，压着乒乓球向中间靠拢，故D正确．故选D．【分析】（1）利用灵敏电流计可以大致反映感应电流的大小；（2）同名磁极相互排斥；（3）压力的作用效果与压力大小和受力面积有关；（4）流速越大的地方，压强越小．5．下列作图中，正确的是（）A. 通电螺线管的极性B. 磁极间的磁感线C. 动力F1的力臂D. 上浮小球受到的力【答案】 D【解析】【解答】解：A、由图可知，电流从左端流入，右端流出，利用安培定则可知，电磁铁的左端应为N极，右端为S极，故A错误；B、在磁体外部，磁感线的特点是由N极指向S极，故B错误；C、力臂应该是从支点到力的作用线（力F所在直线）的垂直距离，如下图所示，故C错误；D、由物体的浮沉条件可知，上浮的小球受到的浮力大于重力，故D正确．故D．【分析】（1）对电磁铁，利用安培定则来判断通电螺线管的极性．（2）在磁体外部，磁感线的特点是由N极指向S极．（3）力臂是支点到力的作用线的距离，力臂与力的作用线垂直．（4）物体的浮沉条件：浮力大于重力物体上浮．6．下列实验中，能说明电动机工作原理的是（）A. B. C. D.【答案】B【解析】【解答】电动机利用磁场对电流的作用力工作。

A图，研究影响电磁铁磁性强弱的因素，A不符合题意；B图，放在磁场中的导体，通过电流时，受到磁场力而运动，电动机就是利用的此原理，B 符合题意；C图，为奥斯特实验，研究电流的磁效应，C不符合题意；D图，导体切割磁感线运动时，产生电流，即电磁感应现象，D不符合题意；故答案为：B。

【分析】电磁铁的特点：①磁性的有无可由电流的通断来控制；②磁性的强弱可由改变电流大小和线圈的匝数来调节；③磁极可由电流方向来改变.磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.发电机的原理是根据电磁感应现象（电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流）制成的.7．巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P 向左移动时，电表的变化情况是（）A. 表和表示数均变小B. 表和表示数均变大C. 表示数变小，表示数变大D. 表示数变大，表示数变小【答案】D【解析】【解答】闭合S1、S2，滑片P向左移动时，电路中的电阻变小，电流变大，通电螺线管的磁性变强，所以巨磁电阻的阻值变小，根据串联电路的电压规律可知，其两端的电压变小即电压表的示数变小，根据欧姆定律可知电路中电流变大，即电流表的示数变大，D符合题意，ABC不符合题意.故答案为：D.【分析】根据滑动变阻器的在的变化分析电路中电流的变化，电流的变化影响磁性强弱变化，从而电路中的电流和电压和变化.8．关于如图所示的电和磁知识，下列描述错误的是（）A. 电动机是利用通电导体在磁场中受到力的作用来工作的B. 有金属外壳的家用电器外壳不接地会有安全患C. 梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D. 磁悬浮列车是利用电流的磁效应来工作的【答案】 C【解析】【解答】解：A、电动机是利用通电导体在磁场中受到力的作用来工作的，故A 正确；B、有金属外壳的家用电器使用的三孔插座，避免金属外壳带电接触后发生触电事故，故B 正确；C、塑料梳子和头发摩擦，塑料梳子因摩擦而带电，吸引碎纸屑；属于摩擦起电现象；故C 错误；D、磁悬浮列车是利用电流的磁效应来工作的，故D正确．故选C．【分析】（1）明确通电导线在磁场中受力的作用后，可以使导线在磁场中产生运动；（2）有金属外壳的家用电器使用的插座；（3）两种不同物质组成的物体相互摩擦后，物体能吸引轻小物体的现象是摩擦起电；（4）磁悬浮列车是利用电流的磁效应来工作．9．手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。

如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。

下列选项中和受电线圈工作原理相同的是（）A. 扬声器B. 电磁继电器C. 动圈式话筒D. 电动机【答案】C【解析】【解答】A、扬声器是利用通电导体在磁场中受力运动的原理工作的，A不符合题意；B、电磁继电器利用的是电流的磁效应，B不符合题意；C、动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置，C符合题意；D、电动机利用通电导体在磁场中受力运动的原理工作的，D不符合题意。

故答案为：C。

【分析】根据题中解释，电磁感应无线充电利用了电磁感应发电的原理，动圈式话筒也利用了电磁感应原理工作.10．图展示了我国古代劳动人民的智慧成果，对其中涉及的物理知识，说法错误的是（）A. 孔明灯在上升过程中，只受浮力B. 紫砂壶属于连通器C. 司南能够指南北是利用了磁体受地磁场的作用D. 正在发声的编钟在振动【答案】 A【解析】【解答】解：A、孔明灯在上升过程中，不但受到浮力而且受到重力的作用，A不符合题意；B、紫砂壶的壶嘴和壶身上端开口，底部相互连通，是利用连通器的原理，B符合题意；C、司南指示南北方向是因为受到了地磁场的作用，C符合题意；D、一切发声的物体都在振动，所以正在发声的编钟在振动，D符合题意。

故答案为：A。

【分析】物体在上升过程中，不但受到浮力而且受到重力的作用.连通器的定义是上端开口、底部相连通的容器，认清连通器的结构特点，生活中应用连通器的还有：乳牛自动喂水器、自来水的水塔和水龙头、过桥涵洞、洗手盆的回水弯等等.地磁的北极在地理位置的南极附近；而地磁的南极则在地理位置的北极附近.（地磁的南北极与地理的南北极并不重合，它们的交角称磁偏角，这是我国学者：沈括最早记述这一现象.）一切发声的物体都在振动.11．下列由学校生活联想到的物理知识中，错误的是（）A. 做操时排直队伍，利用了光沿直线传播原理B. 电风扇转动，利用了电磁感应原理C. 用力踢球，脚感到痛，是因为物体间力的作用是相互的D. 湿衣服放在通风处干得快，是通过加快表面上的空气流速来加快蒸发的【答案】B【解析】【解答】解：A、做操时排直队伍，利用了光沿直线传播原理，故A正确，不合题意；B、电风扇转动，利用了通电导线在磁场中受力转动的原理，故B错误，符合题意；C、用力踢球，脚感到痛，是因为物体间力的作用是相互的，故C正确，不合题意；D、湿衣服放在通风处干得快，是通过加快液面上的空气流速来加快蒸发的，故D正确，不合题意．故选B．【分析】（1）光在均匀介质中直线传播；（2）电动机是利用了通电导线在磁场中受力转动的原理；（3）物体间力的作用是相互的；（4）影响蒸发的因素有温度、液体表面积、液体表面上方的空气流动．12．下列作图中，正确的是（）A. 通电螺线管的极性B. 磁极间的磁感线C. 动力F1的力臂D. 上浮小球受到的力【答案】 D【解析】【解答】解：A、由图可知，电流从左端流入，右端流出，利用安培定则可知，电磁铁的左端应为N极，右端为S极，故A错误；B、在磁体外部，磁感线的特点是由N极指向S极，故B错误；C、力臂应该是从支点到力的作用线（力F所在直线）的垂直距离，如下图所示，故C错误；D、由物体的浮沉条件可知，上浮的小球受到的浮力大于重力，故D正确．故D．【分析】（1）对电磁铁，利用安培定则来判断通电螺线管的极性．（2）在磁体外部，磁感线的特点是由N极指向S极．（3）力臂是支点到力的作用线的距离，力臂与力的作用线垂直．（4）物体的浮沉条件：浮力大于重力物体上浮．13．电磁炮是一种先进的动能杀伤武器，它是利用磁场对通电导体作用的原理，对金属炮弹进行加速，具有速度快、命中率高等待点。

合集下载

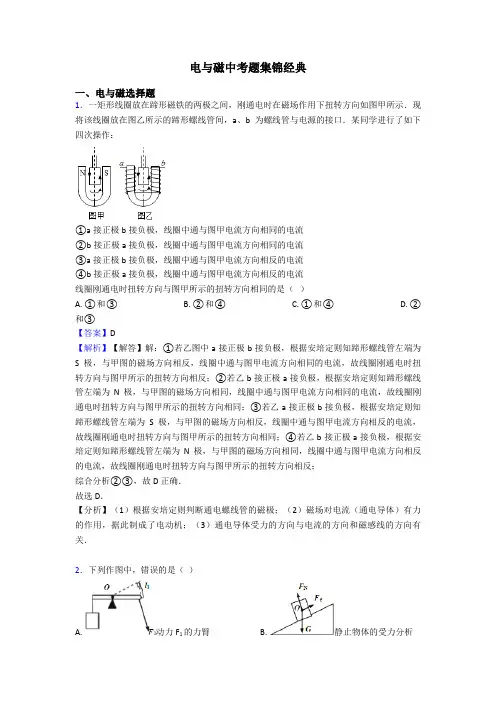

电与磁中考题集锦经典

电与磁中考题集锦经典

电与磁中考题集锦经典一、电与磁选择题1．一矩形线圈放在蹄形磁铁的两极之间，刚通电时在磁场作用下扭转方向如图甲所示．现将该线圈放在图乙所示的蹄形螺线管间，a、b为螺线管与电源的接口．某同学进行了如下四次操作：①a接正极b接负极，线圈中通与图甲电流方向相同的电流②b接正极a接负极，线圈中通与图甲电流方向相同的电流③a接正极b接负极，线圈中通与图甲电流方向相反的电流④b接正极a接负极，线圈中通与图甲电流方向相反的电流线圈刚通电时扭转方向与图甲所示的扭转方向相同的是（）A. ①和③B. ②和④C. ①和④D. ②和③【答案】D【解析】【解答】解：①若乙图中a接正极b接负极，根据安培定则知蹄形螺线管左端为S极，与甲图的磁场方向相反，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；②若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；③若乙a接正极b接负极，根据安培定则知蹄形螺线管左端为S极，与甲图的磁场方向相反，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；④若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；综合分析②③，故D正确．故选D．【分析】（1）根据安培定则判断通电螺线管的磁极；（2）磁场对电流（通电导体）有力的作用，据此制成了电动机；（3）通电导体受力的方向与电流的方向和磁感线的方向有关．2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。

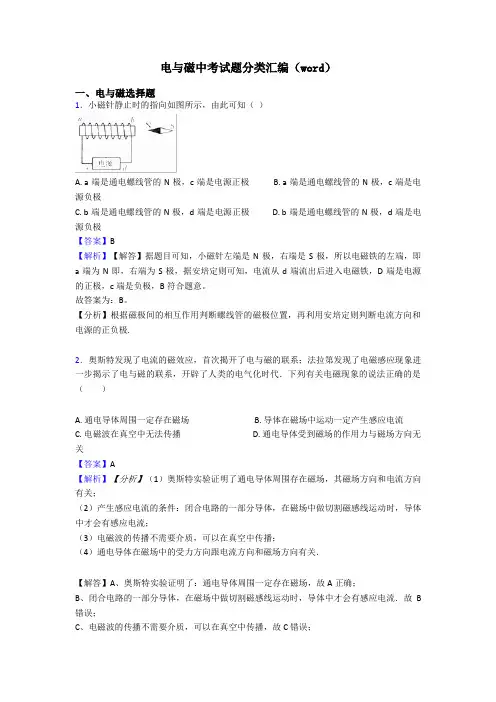

电与磁中考试题分类汇编(word)

电与磁中考试题分类汇编(word)

电与磁中考试题分类汇编（word）一、电与磁选择题1．小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极【答案】B【解析】【解答】据题目可知，小磁针左端是N极，右端是S极，所以电磁铁的左端，即a端为N即，右端为S极，据安培定则可知，电流从d端流出后进入电磁铁，D端是电源的正极，c端是负极，B符合题意。

故答案为：B。

【分析】根据磁极间的相互作用判断螺线管的磁极位置，再利用安培定则判断电流方向和电源的正负极.2．奥斯特发现了电流的磁效应，首次揭开了电与磁的联系；法拉第发现了电磁感应现象进一步揭示了电与磁的联系，开辟了人类的电气化时代．下列有关电磁现象的说法正确的是（）A. 通电导体周围一定存在磁场B. 导体在磁场中运动一定产生感应电流C. 电磁波在真空中无法传播D. 通电导体受到磁场的作用力与磁场方向无关【答案】A【解析】【分析】（1）奥斯特实验证明了通电导体周围存在磁场，其磁场方向和电流方向有关；（2）产生感应电流的条件：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流；（3）电磁波的传播不需要介质，可以在真空中传播；（4）通电导体在磁场中的受力方向跟电流方向和磁场方向有关．【解答】A、奥斯特实验证明了：通电导体周围一定存在磁场，故A正确；B、闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流．故B 错误；C、电磁波的传播不需要介质，可以在真空中传播，故C错误；D、通电导体在磁场中的受力方向跟电流方向和磁场方向有关．故D错误．故选A．【点评】此题考查的知识点比较多，有奥斯特实验、电磁感应现象、电磁波的传播和通电导体在磁场中的受力等问题，难度不大，是中考的常见题型．3．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）A. S1断开，滑片P在图示位置B. S1闭合，滑片P在图示位置C. S1闭合，滑片P在滑动变阻器最右端D. S1闭合，滑片P在滑动变阻器最左端【答案】D【解析】【解答】解：A、S1断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I= 可知，右侧电路中电流最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误；BCD、闭合S1时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I= 可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确．故选D．【分析】闭合S2时，指示灯与GMR串联，电压表测GMR两端的电压，闭合S1时，电磁铁有磁性，根据GMR与磁性之间的关系判断其阻值的变化，根据欧姆定律可知电路中电流的变化，利用P=I2R可知指示灯功率的变化，进一步判断亮暗的变化．4．如图所示四个实验中，能说明电动机工作原理的是（）A.B.C.D.【答案】 D【解析】【解答】解：电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围有磁场，A不符合题意；B、该装置没有电源，是发电机原理图，其原理是电磁感应现象，B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，C不符合题意；D、该装置有电源，是电动机原理图，表明通电的导体在磁场中受力的作用，D符合题意。

电与磁中考试题分类汇编

电与磁中考试题分类汇编

电与磁中考试题分类汇编一、电与磁选择题1．如图所示，闭合开关S，弹簧测力计的示数增大．下列分析正确的是A. c端是S极，a是电源的正极B. c端是N极，a是电源的负极C. 若滑动变阻器的滑片向右滑动，弹簧测力计示数增大D. 若将电源正负极接线的位置对调，弹簧测力计示数增大【答案】B【解析】【解答】解：A、闭合开关S，弹簧测力计的示数增大，由于此题下端为S极，并且弹簧测力计的示数变大，因为异名磁极相互吸引，同名磁极相互排斥，所以电磁铁的上端为N极．故A错误；B、由上述可知因为电磁铁的上端为N极，下端为S极，由安培定则可知，电流从电磁铁的上端流入，故电源b端为正极，a端为负极．故B正确；C、若滑动变阻器的滑片向右滑动，滑动变阻器的电阻增大，电路中的电流变小，电磁铁的磁性变小，对上方的磁体的吸引力变小，所以弹簧测力计示数变小，故C错误；D、若将电源正负极接线的位置对调，电磁铁的磁性强弱不变，极性相反，则c端变为S 极，与磁体相互排斥，故弹簧测力计的示数变小．故D错误．故选B【分析】首先要明确电磁铁磁性强弱的影响因素：有无铁芯、电流大小、线圈匝数的多少．①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化，进而确定电流变化，判断出滑动变阻器的滑片移动，电路中电阻的变化，知道磁体的下端为S极和弹簧测力计的示数增大，根据磁体间的相互作用规律，从而可以判断出电磁铁的磁极极性．②知道电磁铁的磁极极性，可利用安培定则判断出电磁铁中电流的方向，从而可以确定电源的正负极．③根据滑动变阻器滑片的移动引起电流的变化，再判断出电磁铁磁性强弱的变化，可从而以确定弹簧测力计示数的变化．④磁感线方向不影响电磁铁磁性强弱的变化，但是电磁铁的极性相反，利用磁极之间作用规律，从而确定弹簧测力计示数的变化2．如图所示四个实验中，能说明电动机工作原理的是（）A.B.C.D.【答案】 D【解析】【解答】解：电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围有磁场，A不符合题意；B、该装置没有电源，是发电机原理图，其原理是电磁感应现象，B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，C不符合题意；D、该装置有电源，是电动机原理图，表明通电的导体在磁场中受力的作用，D符合题意。

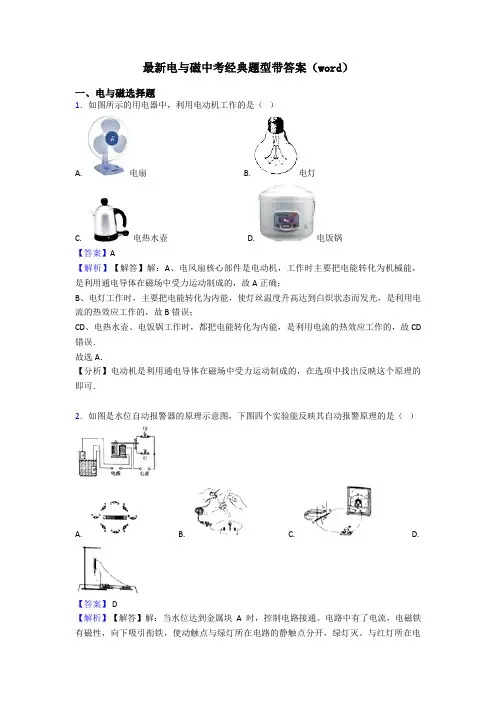

最新电与磁中考经典题型带答案(word)
