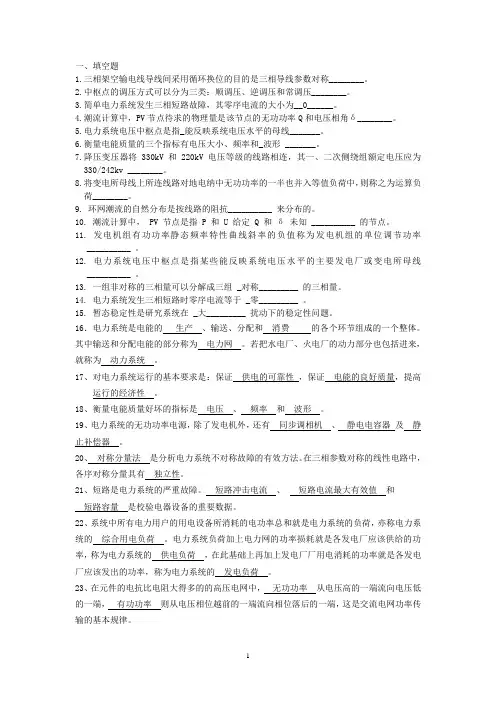

电分总复习习题

一、填空题

1.三相架空输电线导线间采用循环换位的目的是三相导线参数对称________。

2.中枢点的调压方式可以分为三类：顺调压、逆调压和常调压________。

3.简单电力系统发生三相短路故障，其零序电流的大小为__0______。

4.潮流计算中，PV节点待求的物理量是该节点的无功功率Q和电压相角δ________。

5.电力系统电压中枢点是指_能反映系统电压水平的母线_______。

6.衡量电能质量的三个指标有电压大小、频率和_波形 _______。

7.降压变压器将330kV和220kV电压等级的线路相连，其一、二次侧绕组额定电压应为330/242kv ________。

8.将变电所母线上所连线路对地电纳中无功功率的一半也并入等值负荷中，则称之为运算负荷________。

9. 环网潮流的自然分布是按线路的阻抗__________ 来分布的。

10. 潮流计算中， PV 节点是指 P 和 U 给定 Q 和 δ 未知 __________ 的节点。

11. 发电机组有功功率静态频率特性曲线斜率的负值称为发电机组的单位调节功率__________ 。

12. 电力系统电压中枢点是指某些能反映系统电压水平的主要发电厂或变电所母线__________ 。

13. 一组非对称的三相量可以分解成三组 _对称_________ 的三相量。

14. 电力系统发生三相短路时零序电流等于 _零_________ 。

15. 暂态稳定性是研究系统在 _大_________ 扰动下的稳定性问题。

16．电力系统是电能的 生产 、输送、分配和 消费 的各个环节组成的一个整体。其中输送和分配电能的部分称为 电力网 。若把水电厂、火电厂的动力部分也包括进来，就称为 动力系统 。

17、对电力系统运行的基本要求是：保证 供电的可靠性 ，保证

电能的良好质量，提高

运行的经济性 。

18、衡量电能质量好坏的指标是 电压 、 频率 和 波形 。

19、电力系统的无功功率电源，除了发电机外，还有 同步调相机 、 静电电容器 及

静止补偿器 。

20、 对称分量法 是分析电力系统不对称故障的有效方法。在三相参数对称的线性电路中，各序对称分量具有 独立性。

21、短路是电力系统的严重故障。 短路冲击电流 、 短路电流最大有效值 和

短路容量 是校验电器设备的重要数据。

22、系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的 综合用电负荷 。电力系统负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的 供电负荷 ，在此基础上再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率，称为电力系统的 发电负荷 。

23、在元件的电抗比电阻大得多的的高压电网中， 无功功率 从电压高的一端流向电压低的一端， 有功功率 则从电压相位越前的一端流向相位落后的一端，这是交流电网功率传输的基本规律。 24、在电力系统潮流的计算机算法中，普遍采用的两种方法是：牛顿-拉夫逊法和P-Q分解法。

25、简单故障是指电力系统的某处发生一种故障的情况。简单不对称故障包括 单相接地短路、 两相短路 、

两相接地短路、

单相断开和 两相断开 等。

26、电力系统的运行电压水平同 无功功率平衡 密切相关。电压调整的主要手段是： 改变发电机端电压； 改变变压器的变比 ； 无功功率补偿 。

27．通常系统负荷是随时间变化的，其变化规律可用 负荷曲线 来描述。

28.我国国家标准规定的、常用的网络额定电压等级(10千伏及以上)包括_10、35、110、220、500___________千伏。(写出5个)

29.某系统电压基准值取UB，功率基准值为SB，则其阻抗基准值ZB(用UB和SB表示)可表示为：ZB=_ _U2B /SB__________。

30.线路的电压降落是指线路始末两端电压的_相量差___________。

31.负荷曲线是指负荷随时间变化____________的关系。

32.N个节点的电力系统，其节点导纳矩阵为N____________阶。

33.两相短路接地的复合序网是三序网并联____________。

34.系统D点发生不对称故障，Ea是正序网络中发电机等值电势，其值等于1________。

35.同步机转子运动方程中(PT-PE)两个量的单位是标幺值____________

36.短路电流最大可能瞬时值，称为_短路冲击___________电流。

37. 系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

38依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、 核电厂 、风力发电厂等。

39采用分裂导线的目的是

减少电晕损耗和线路电抗。

40电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电 可靠性 要求。

41电力系统零序等值电路与正序等值电路 不同 。

42简单系统静态稳定依据为 d/dPE>0

43中枢点电压调整方式有 逆调压、顺调压、常调压

44消弧线圈通常采用 过补偿 方式。

45电力系统的有功电源主要有 发电机 。

46、35kV电力网的平均额定电压为 37kv

47、电力系统的潮流计算的任务就是要根据给定网络接线和其他已知条件，计算网络中的

功率分布 、 功率损耗和未知节点的节点电压。

48、在元件的电抗比电阻大得多的的高压电网中， 无功功率 从电压高的一端流向电压低的一端。

49、电力系统的无功功率电源，除了发电机外，还有同步调相机、静电电容器、

静止补偿器

和近年来发展起来的静止无功发生器。

50、无功补偿装置应尽可能装在无功负荷中心，做到无功功率的 就地 平衡。

51、电压中枢点是指电力系统中监视、 控制 和调整电压的点。

52、电力系统有功功率不平衡时，主要表现为系统 频率 的改变。 53、系统中的备用按其作用可分为负荷备用、 事故备用 、检修备用和国民经济备用，按其存在形式可分为旋转备用和冷备用。

54、发电机静态稳定的实用判据是0ddPE。

55、电力系统暂态稳定问题是指电力系统受到 较大 的扰动之后各发电机是否能继续保持同步运行的问题。

56、 对称分量法 是分析电力系统不对称故障的有效方法,在三相参数对称的线性电路中，各序对称分量具有独立性。

57、电力系统是电能的 生产 、输送、分配和消费的各个环节组成的一个整体。

58、衡量电能质量的指标主要有电压、频率和 波形 。

59、降压三绕组变压器高压、中压、低压三个绕组排列方式，从内至外为

低－中－高 。

60、系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的 综合用电负荷 。

61、在经济地分配基载厂功率时， 等微增率运行 准则是重要的一项分配原则。

62、在元件的电抗比电阻大得多的的高压电网中， 有功 功率从电压相位越前的一端流向相位落后的一端。

63、输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。

64、电力系统潮流计算中，一般将节点分为PQ节点、PV节点和平衡节点三类，其中数量最多的是 PQ节点 。

65、电力系统的运行电压水平同无功功率平衡密切相关。电压调整的主要手段是：改变发电机端电压、改变变压器的变比、 无功功率补偿 、 线路串联电容补偿调压等。

66、电压中枢点的调压方式，一般可分为三类：逆调压、顺调压和 恒 调压。

67、电力系统无功功率不平衡时，主要表现为系统 电压 的改变.

68、系统中的备用按其作用可分为负荷备用、 事故备用 、检修备用和国民经济备用，按其存在形式可分为旋转备用和冷备用。

69、发电机静态稳定的实用判据是0ddPE。

70、电力系统暂态稳定的判据是：cmC。

71、简单不对称故障包括单相接地短路、两相短路、 两相接地短路 、单相断开和两相断开等。

72、对电力系统运行的基本要求是：保证供电的可靠性 ，保证电能的良好质量，提高运行的 经济性 ，尽可能减少对生态环境的有害影响。

73、衡量电能质量的指标主要有电压、频率和 波形 。 74、降压三绕组变压器高压、中压、低压三个绕组排列方式，从内至外为 低－中－高 。

75、电力系统负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的

供电负荷 。

76、在经济地分配基载厂功率时， 等微增率运行 准则是重要的一项分配原则。

77、在简单两端供电网的初步功率分布中，由两个供电点电压差引起的功率称为循环功率

78、电压等级是指国家标准规定的一定数量的标准电压，本质上就是___用电设备____和___电力线路_____的额定电压。

79、发电设备单位时间内消耗的能源和发出有功功率之间的关系称为__耗量特性___。

80、衡量电能质量的指标包括_频率质量__、_电压质量__和__波形质量___。

81、电力系统稳定性分析的核心问题是_功角稳定性问题__。

82、电力系统受到扰动后，暂态过程按时间划分阶段可分为__起始阶段_______、_中间阶段________和__后期阶段_______。

83．降压变压器高压侧的主分接头电压为220kv，若选择＋2×2.5%的分接头，则该分接头电压为

231KV。

84．电力系统中性点有效接地方式指的是 中性点直接接地 。

85．输电线路的电气参数包括电抗、电导、电纳和 电阻 。

86．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。

87．电力系统的潮流分布一般是用各节点的电压和 功率 表示。

88．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。

89．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。

90．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc的非对角元素为 零 。

91．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

92．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。

93.衡量电能质量的主要指标是：电压、频率、波形 。

94.我国110kV及以上系统，中性点运行方式采用 直接接地 。

95.一个将10kV升到220kV的变压器，其额定变比为 10.5/242 。

96.电厂供电负荷与综合用电负荷的差别是前者包括 网络损耗 。

97.潮流计算中，三类节点数量最多的是 PQ节点 。

98.架空线路开路时，其末端电压比首端电压 高 。

99.将压三绕组变压器三个绕组排列方式，从内至外为 低－中－高 。

100.常用的潮流计算的基本数学模型是 节点电压方程 。

101.标么值近似计算中基准电压常选 网络平均额定电压 。
