光弹系数应力双折射测试仪技术参数详解

双折射原理的实际应用举例

什么是双折射原理

双折射原理，又称为光学双折射现象，是指光在透明介质中传播时发生的光波的分裂和双光轴现象。这种现象是由于介质的晶格结构导致光的传播速度和方向在不同方向上有所区别而导致的。

实际应用举例

双折射原理在很多领域都有广泛的应用，下面举例说明几个常见的应用：

1. 双折射片用于显微镜

在显微镜中，双折射片被用于观察和分析晶体的结构。通过放置一个双折射片在样品和镜头之间，当光通过样品时，会因为样品的结构而发生双折射现象，从而使得观察者可以清晰地看到样品的细微结构。这种应用在材料科学、地质学以及生物学等领域中起着重要的作用。

2. 双折射用于建筑玻璃

双折射原理也被应用于建筑玻璃的制造中。通过在玻璃中加入一定的应力，可以使得光在玻璃中传播时发生双折射现象。通过调整玻璃的结构和应力分布，可以实现对光的折射角度的控制，从而达到不同的光学效果。比如，可以制造具有隐私功能的玻璃，只有从特定角度观察时才能看清楚其后面的景象，而在其他角度时呈现模糊效果。

3. 双折射用于激光器和光纤通信

激光器和光纤通信技术是现代通信领域中的重要技术。在这些技术中，双折射原理被广泛应用于单模光纤的制造。通过将光纤拉制成一条细丝并施加一定的拉应力，可以使光在光纤中传播时发生双折射现象，从而实现对光的传输和控制。这种应用在光纤通信系统和光学传感器中起着关键的作用。

4. 双折射用于光学器件制造

双折射原理还广泛应用于光学器件的制造中。尤其是在偏振光学器件的制造中，双折射现象是其中关键的原理之一。通过利用不同材料的双折射性质，可以制造出具有特定偏振特性的光学器件，如偏振片、波片、偏振分束器等。这些器件在显示技术、光学检测和测量等领域中有着广泛的应用。 小结

双折射原理是光学中的重要现象，通过利用介质的晶格结构和应力分布，可以实现对光的传播和控制。在显微镜、建筑玻璃、激光器和光纤通信、光学器件制造等领域中都有广泛的应用。双折射原理的实际应用使得我们能够更好地观察和分析物质的结构，实现光学设备的功能和性能的优化，并推动科学和技术的发展。

偏光检测应力原理

偏光检测应力是一种非常重要的应力检测方法，它可以用来测量材料的内部应力分布情况。偏光是一种特殊的光，它的振动方向只在一个平面内。当偏光通过透明物质时，会发生折射和反射。而在材料受力或应力作用下，它会引起光的振动方向发生变化，从而产生了应力光学效应。

应力光学效应主要有两种，即双折射效应和光弹效应。双折射效应是指当光通过受应力的材料时，光线会被分成两束，分别沿着不同的方向传播。这是因为材料中的晶格结构发生了变化，使光的传播速度和方向发生了变化。光弹效应是指当光通过受应力的材料时，光线的相位发生了变化，从而引起光的偏振状态的改变。

根据双折射效应和光弹效应，我们可以利用偏光检测来测量材料的应力分布。具体的方法是使用偏光仪器，如偏光显微镜或偏光干涉仪，来观察光的偏振状态的变化。通过测量光线的偏振角度或光强的变化，我们可以得到材料中的应力分布情况。

偏光检测应力的原理可以应用在很多领域。在材料科学中，它可以用来研究材料的力学性能和应力分布情况。例如，在金属材料中，我们可以通过偏光检测来研究材料的塑性变形和断裂行为。在岩石力学中，偏光检测可以用来研究岩石的变形和破裂过程。在生物医学中，偏光检测可以用来研究生物组织的力学性质和生物材料的性能。

除了材料科学和生物医学领域，偏光检测应力的原理还可以应用在其他领域。例如，它可以用来研究地震活动和地壳运动的应力分布情况。在光学领域，偏光检测可以用来研究光的传播和干涉现象。在电子领域，偏光检测可以用来研究电子器件的应力分布和性能。

偏光检测应力是一种非常重要的应力检测方法，它可以用来测量材料的内部应力分布情况。通过观察光的偏振状态的变化，我们可以得到材料中的应力分布和力学性能。这种方法在材料科学、生物医学、地球科学和光学等领域都有广泛的应用。通过不断的研究和发展，偏光检测应力的原理将会有更多的应用和发展。

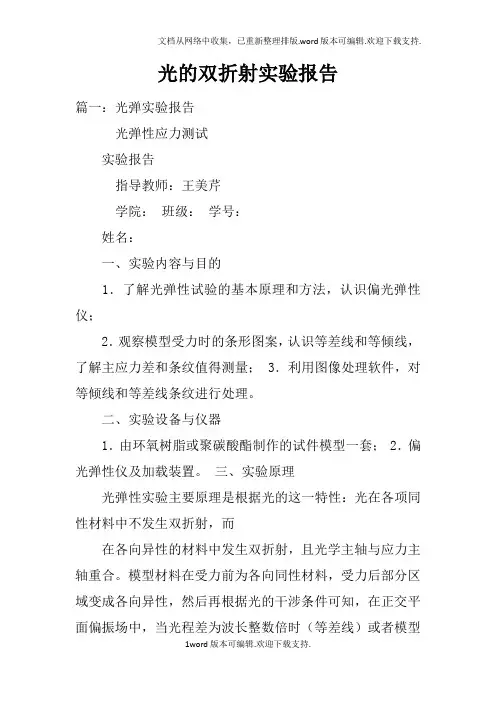

1word版本可编辑.欢迎下载支持. 光的双折射实验报告

篇一：光弹实验报告

光弹性应力测试

实验报告

指导教师：王美芹

学院： 班级： 学号：

姓名：

一、实验内容与目的

1．了解光弹性试验的基本原理和方法，认识偏光弹性仪；

2．观察模型受力时的条形图案，认识等差线和等倾线，了解主应力差和条纹值得测量； 3．利用图像处理软件，对等倾线和等差线条纹进行处理。

二、实验设备与仪器

1．由环氧树脂或聚碳酸酯制作的试件模型一套； 2．偏光弹性仪及加载装置。 三、实验原理

光弹性实验主要原理是根据光的这一特性：光在各项同性材料中不发生双折射，而

在各向异性的材料中发生双折射，且光学主轴与应力主轴重合。模型材料在受力前为各向同性材料，受力后部分区域变成各向异性，然后再根据光的干涉条件可知，在正交平面偏振场中，当光程差为波长整数倍时（等差线）或者模型

2word版本可编辑.欢迎下载支持. 应力主轴与偏振轴重合时（等倾线）光的强度为零，相应地显示出来的条纹为暗条纹，而在平行平面偏振场中，根据干涉条件可知，在正交平面偏振场中的暗纹条件恰好为平行平面偏振场亮纹的条件。然而，等倾线和等差线在一个图像上显示，难免会使图像不清晰，为了改进实验，我们在实验中把平面偏振场改为圆偏振场，这样就可以得到清晰的等倾线，它与平面偏振场的区别是在装置的模型两侧分别加了一个四分之一波片，当然了，也可以通过快速旋转正交偏振轴，快到应力模型上不同度数等倾线的取代过程用肉眼分辨不出来来消除等倾线的影响。

应力模型所使用的仪器为偏光弹性仪，由光源(包括单色光源和白光光源)、一对偏振镜、一对四分之一波片以及透镜和屏幕等组成，其装置简图1。

图1 光弹性仪装置简图

S—光源L—透镜 P—起偏镜 M—四分之一波片

A—检偏镜 O—试件I—屏幕 光弹性实验中最基本的装置是平面偏振光装置，它主要由光源和一对偏振镜组成，靠近光源的一块称为起偏镜，另一块称为检偏镜。当两偏振镜轴正交时开成暗场，通常调整一偏振镜轴为竖直方向，另一为水平方向。当两偏振镜轴互相平行时，则呈亮场。M是四分之一波片，若把四分之一波片的快慢轴调整到与偏振片的偏振轴成45o的位置，就可以得到圆偏振光场。
