期终考试

电力拖动试题试题

年级 专业 记分

一、 填空题(44分)

1、电力拖动系统由四个基本部分组成，即（ ）、（ ）、（ ）和（ ）。

2、凡是根据外界指定的信号或要求，自动或手动接通和分断电路，断续或连续地实现对电路或非电对象转换、控制、保护和调节的（ ）都属于电器的范围。低压电器通常是指工作在交流（ ）V及以下与直流（ ）V及以下电路中的电器。

3、主令电器是一种非自动切换的（ ）电器，它在控制电路中的作用是（ ）去控制接触器、继电器或其他电器执行元件的（ ），使电路（ ）或（ ），从而达到控制电力拖动系统的启动与停止以及改变系统的工作状态，实现生产机械的自动控制。

4、熔断器是低压电路及电力控制线路中一种最简单的过载和短路保护电器。（ ）是熔断器的主要组成部分，一般制作熔体的材料有两种：一种是（ ）材料制成的不同直径的熔丝、由于（ ）、（ ），一般用于（ ）电路中。另一种是（ ）材料（ ）较容易，但会引起（ ），一般用于（ ）电

路中。

5、每一种熔体都有（ ）电流和（ ）电流两个参数。（ ）电流是指长时间通过熔体而不熔断的电流值。（ ）电流一般是熔体额定电流的2倍。

6、交流接触器的结构主要由（ ）、（ ）和（ ）三大部分组成。

7、交流接触器的电磁系统是用来操纵触头的闭合和断开的，它包括（ ）、（ ）和（ ）三部分。交流接触器的铁心一般用（ ）叠压后铆成，以减少交变磁场在铁心中产生的（ ）和（ ）损耗，防止铁心过热。交流接触器线圈的电阻较小，所以铜引起的发热较小。为了增加铁心的散热面积，线圈一般做成（ ）而（ ）的圆筒状。交流接触器的铁心上有一个短路铜环，称为（ ），它的作用是减少交流接触器吸合时产生的（ ）和（ ）。

8、继电器一般由（ ）机构、（ ）机构和（ ）机构等三个部分组成。继电器一般用于控制（ ）电流电路，触头额定电流不大于（ ）。

二、 选择题(12分)

1、单台电动机的短路保护在选择熔体时，应考虑电机的启动电流。因此熔体的额定电流应为电动机额定电流的【 】倍。

A、1 B、1.5~2.5 C、4~7 D、10~20

2、热继电器在对电动机作过载保护时，热继电器的整定电流应为电动机额定电流的【 】倍。

A、1 B、1.5~2.5 C、4~7 D、10~20

3、下图的控制线路中，能实现点动控制的是【 】。

A、 B、

SB

SB

KM KM KM

KM

C、 SB D、

KM SB

KM

4、下图的控制线路中，能实现自锁控制的是【 】。

A、 B、

SB2 SB1

SB2

SB2 KM

KM

KM KM

C、 D、

SB2 SB1 KM

SB2 SB1 KM

KM KM

三、判断题(12分)

1、 低压电器通常是指工作在220V及以下电路中的电器。【 】

2、 自动空气开关是一种既可接通、分断电路，又能对负荷电路进行自动保护的低压电器。【 】

3、 热脱扣器的整定电流应与所控制电动机的额定电流或负载额定电流一致。【 】

4、 当通过熔断器熔体的电流超过其额定电流时，熔体在瞬间熔断。【 】

5、 熔断器对于过载反应是不灵敏的。【 】

6、 熔断器在机床电器控制线路中只作过载保护。【 】

7、 凡是具有接触器自锁环节的控制线路，其本身都具有失压和欠压保护。【 】

8、 单向正转控制电路中，通常在控制电路起动按钮SB1上并联接触器KM的常闭触头，称为“自锁”触头。【 】

9、 正反转控制电路中，通常采用接触器KM1、KM2的两个常闭触头相互牵制对方的动作，称为“联锁”。【 】

10、复合按钮联锁的正反转控制电路，能保证电路可靠正常运行。【 】

11、接触器联锁的正反转控制电路，能保证电路可靠正常运行，但操作不方便。【 】

12、机床控制电路的“停止”控制通常采用“常闭”按钮来实现。【 】

四、解释下列各电器型号的含义(12分)

1、 HZ10-10

2、 LA10-3A

3、 CJ10-10

4、 JR16-20/3

五、作图题(16分)

下图为Y-△减压启动自动控制电路的主电路，请你加上控制电路，并标注文字符号。

QS

FU

KM

FR

KM△

KMY

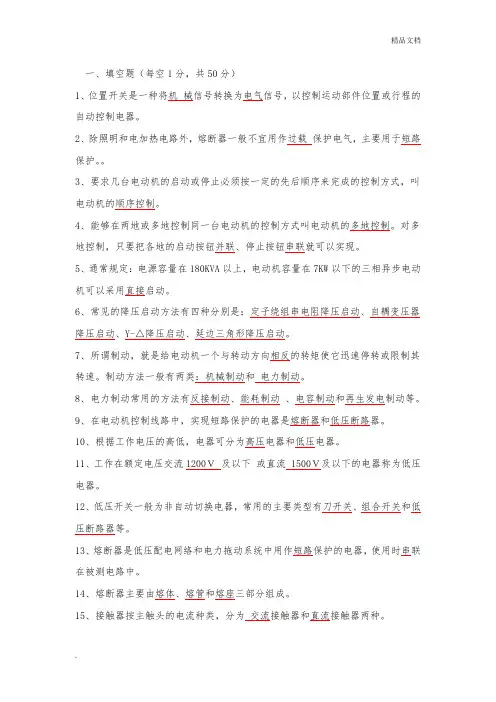

电力拖动试题

一、填空题。（每题1分，共31分）

1、低压开关主要用作（隔离）、（转换）、(接通)和（分断）等。

2、熔断器主要由(熔体)、(熔管)和(熔座)组成。

3、JST-A系列的时间继电器，根据延时特点，可分为（通电延时动作型）和（断电延时动作型）两种。

4、按在不受外力作用时触头的分合状态划分按钮分为（常开按钮）、（常闭按钮）和（复合按钮）。

5、主电路是指（受电）的动力装置及保护电器，它通过的是电动机的（工作电流），电流（较大）。

6、线路安装接线时，必须先接（负载）端、后接（电源）端；先接（接地）线，后接（电源）线。

7、位置开关是一种将（机械）信号转换为（电）信号以控制运动部件（动作）或用作（程序）控制的电器。

8、三相异步电动机反转，就必须改变通入电动机定子绕组的（电源相序），即只要把接入电动机三相电源进线中的任意（两相）相对调接线即可。

9、交流接触器主要由（电磁系统）、（触头系统）、（灭弧装置）和（辅助部件）等组成。

10、热继电器的热元件要串接在（主电路）中，常闭触头要串接在（辅助电路两相）中。

二、判断题。（每题1分，共10分）

1、热继电器主要用于电动机的短路保护。（×）

2、一般情况下，热继电器热元件的整定电流为电动机额定电流的1.1―1.5倍。（√）

3、接触器除通断电路外，还是备短路和过载的保护功能。（√）

4、接触器的自锁触头是一对常开辅助触头。（√）

5、熔断器并联在电路中主要用作短路保护。（×）

6、交流接触的铁芯端面装有短路环的目的是减少铁芯振动。

（√）

7、交流接触器线圈电压过高或过低都会造成线圈过热。（√）

8、常闭按钮可作启动按钮使用。（×）

9、原理图中，各电器画实际外形图。（×）

10、中间继电器不能用来直接控制较强电流的主电路。（√）

1、A 2、C 3、B 4、B 5、A

三、单项选择题。（每题2分，共10分）

1、空气阻尼式时间继电器调节延时的方法是（A）。

A、调节进气孔的大小

B、调节铁芯与衔铁间的气隙大小

C、调节释放弹簧的松紧

2、主电路的编号在电源开关的出线端按相序依次为（C）。

A、U、V、W

B、L1、L2、L3

C、U11、V11、W11

3、按下复合按钮时，（B）。

A、常开先闭合

B、常闭先断

C、常开、常闭同时动作

4、热继电器的双金属片弯曲是由于（B）。

A、机械强度不同

B、热膨胀系数不同

C、温差效应

5、（A）是交流接触器发热的主要部件。

A、线圈

B、铁心

C、触头

四、简答题。（每题7分，共28分）

1、试述交流接触器铁芯噪声大的原因有哪些？

答：

（1）、衔铁与铁芯的接触面接触不良或衔铁歪斜，接触面上有锈垢、油污、灰尘等；

（2）、短路环损坏；

（3）、机械方面的原因；触头压力过大或因活动部分卡阻。

2、什么是电路图？

答：

电路图是指根据生产机械运动形式对电气控制系统的要求，采用国家统一规定的电气图形符号和文字符号，按照电气设备和电器的工作顺序，详细表示电路、设备或成套装置的全部基本组成和连接关系，而不考虑实际位置的一种图。

3、电动机启动电流大，当电动机启动时，热继电器会不会动作？为什么？

答：

（1） 不会动作。

（2） 电动机启动时间短；

（3） 双金属片受热膨胀的热惯性；

（4） 工作机构传递信号的机械惰性。

4、什么叫失压保护？

答：

是指电动机正常运行中突然断电时，能自动切断电动机电源。当重新供电时，保证电动机不能自行启动的一种保护。

五、作图题。（共21分，第一题10分，第二题11分）

1、 写出下列图形符号电器元件的名称。(10分)

KM

FR
