三极管工作原理及作用

  • 格式：doc
  • 大小：22.50 KB
  • 文档页数：2

三极管的作用和原理

晶体三极管，是最常用的基本元器件之一，晶体三极管的作用主要是电流放大，他是电子电路的核心元件，现在的大规模集成电路的基本组成部分也就是晶体三极管。它最主要的功能是电流放大和开关作用。

晶体三极管在电路中常用“Q”加数字表示

三极管基本机构是在一块半导体基片上制作两个相距很近的PN结，两个PN结把正块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种， 从三个区引出相应的电极，分别为基极b发射极e和集电极c。发射区和基区之间的PN结叫发射结，集电区和基区之间的PN结叫集电极。基区很薄，而发射区较厚，杂质浓度大，PNP型三极管发射区"发射"的是空穴，其移动方向与电流方向一致，故发射极箭头向里；NPN型三极管发射区"发射"的是自由电子，其移动方向与电流方向相反，故发射极箭头向外。发射极箭头向外。发射极箭头指向也是PN结在正向电压下的导通方向。硅晶体三极管和锗晶体三极管都有PNP型和NPN型两种类型。三极管是一种控制元件，三极管的作用非常的大，可以说没有三极管的发明就没有现代信息社会的如此多样化，电子管是他的前身，但是电子管体积大耗电量巨大，现在已经被淘汰。三极管主要用来控制电流的大小，以共发射极接法为例（信号从基极输入，从集电极输出，发射极接地），当基极电压UB有一个微小的变化时，基极电流IB也会随之有一小的变化，受基极电流IB的控制，集电极电流IC会有一个很大的变化，基极电流IB越大，集电极电流IC也越大，反之，基极电流越小，集电极电流也越小，即基极电流控制集电极电流的变化。但是集电极电流的变化比基极电流的变化大得多，这就是三极管的电流放大作用。

刚才说了电流放大是晶体三极管的作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。这是三极管最基本的和最重要的特性。我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。根据三极管的作用我们分析它可以把微弱的电信号变成一定强度的信号，当然这种转换仍然遵循能量守恒，它只是把电源的能量转换成信号的能量罢了。三极管有一个重要参数就是电流放大系数β。当三极管的基极上加一个微小的电流时，在集电极上可以得到一个是注入电流β倍的电流，即集电极电流。集电极电流随基极电流的变化而变化，并且基极电流很小的变化可以引起集电极电流很大的变化，这就是三极管的放大作用。三极管的作用还有电子开关，配合其它元件还可以构成振荡器，此外三极管还有稳压的作用。

三极管的分类

三极管的种类很多，并且不同型号各有不同的用途。三极管大都是塑料封装或金属封装。电子制作中常用的三极管有90××系列，包括低频小功率硅管9013（NPN）、9012（PNP），低噪声管9014（NPN），高频小功率管9018（NPN）等。它们的型号一般都标在塑壳上，而样子都一样，都是TO-92标准封装。在老式的电子产品中还能见到3DG6（低频小功率硅管）、3AX31（低频小功率锗管）等，它们的型号也都印在金属的外壳上。我国生产的晶体管有一套命名规则，电子爱好者最好还是了解一下：

  第一部分的3表示为三极管。第二部分表示器件的材料和结构，A： PNP型锗材料 B： NPN型锗材料 C： PNP型硅材料 D： NPN型硅材料 第三部分表示功能，U：光电管 K：开关管 X：低频小功率管 G：高频小功率管 D：低频大功率管 A：高频大功率管。另外，3DJ型为场效应管，BT打头的表示半导体特殊元件。

合集下载

PNP三极管工作原理

PNP三极管工作原理

PNP三极管工作原理

引言概述：

PNP三极管是一种常见的电子元件，广泛应用于放大、开关和稳压等电路中。了解PNP三极管的工作原理对于电子工程师和爱好者来说非常重要。本文将详细介绍PNP三极管的工作原理，匡助读者更好地理解这一电子元件。

一、PNP三极管的结构

1.1 P区：P区是PNP三极管的主要区域，由P型半导体材料构成。

1.2 N区：N区位于P区之间，由N型半导体材料构成。

1.3 基区：基区位于P区和N区之间，是PNP三极管的控制区域。

二、PNP三极管的工作原理

2.1 正向偏置：当PNP三极管的基极与发射极之间施加正向电压时，P-N结被正向偏置。

2.2 开关作用：当基极与发射极之间的电压超过PNP三极管的截止电压时，PNP三极管将处于导通状态，实现电路的开关作用。

2.3 放大作用：当基极与发射极之间的电压变化时，PNP三极管的电流也会相应变化，实现信号的放大。

三、PNP三极管的工作特性

3.1 饱和区：当PNP三极管的基极与发射极之间的电压足够大时，PNP三极管将进入饱和区，电流增大但再也不线性变化。

3.2 截止区：当PNP三极管的基极与发射极之间的电压不足以维持导通时，PNP三极管将进入截止区，电流几乎为零。 3.3 放大系数：PNP三极管的放大系数是指输出电流与输入电流的比值，通常大于1。

四、PNP三极管的应用

4.1 放大器：PNP三极管可以用作放大器，将弱信号放大到足以驱动负载。

4.2 开关：PNP三极管可以用作开关，控制电路的通断。

4.3 稳压器：PNP三极管可以用作稳压器，稳定电路的电压输出。

五、PNP三极管的优缺点

5.1 优点：PNP三极管结构简单，成本低廉，可靠性高。

5.2 缺点：PNP三极管的速度较慢，功耗较大，适合于低频电路。

结论：

通过本文的介绍，读者可以更全面地了解PNP三极管的结构、工作原理、特性、应用和优缺点。深入理解PNP三极管的工作原理有助于读者在实际电路设计和故障排查中更加得心应手。希翼本文能够为读者提供有益的参考和匡助。

三极管的工作原理,详细、通俗易懂、图文并茂

三极管的工作原理,详细、通俗易懂、图文并茂

三极管的工作原理，详细、通俗易懂、图文并茂

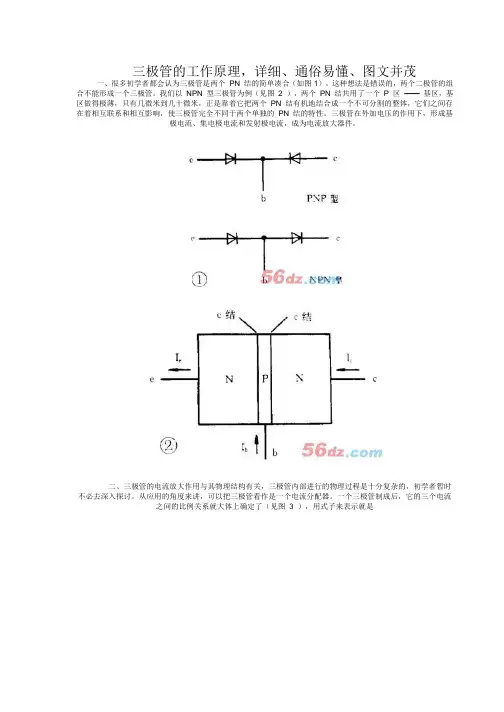

一、很多初学者都会认为三极管是两个 PN 结的简单凑合（如图1）。这种想法是错误的，两个二极管的组合不能形成一个三极管。我们以 NPN 型三极管为例（见图 2 ），两个 PN 结共用了一个 P 区 —— 基区，基区做得极薄，只有几微米到几十微米，正是靠着它把两个 PN 结有机地结合成一个不可分割的整体，它们之间存在着相互联系和相互影响，使三极管完全不同于两个单独的 PN 结的特性。三极管在外加电压的作用下，形成基极电流、集电极电流和发射极电流，成为电流放大器件。

二、三极管的电流放大作用与其物理结构有关，三极管内部进行的物理过程是十分复杂的，初学者暂时不必去深入探讨。从应用的角度来讲，可以把三极管看作是一个电流分配器。一个三极管制成后，它的三个电流之间的比例关系就大体上确定了（见图 3 ），用式子来表示就是

β 和 α 称为三极管的电流分配系数，其中 β 值大家比较熟悉，都管它叫电流放大系数。三个电流中，有一个电流发生变化，另外两个电流也会随着按比例地变化。例如，基极电流的变化量 ΔI b ＝ 10 μA ， β ＝

50 ，根据 ΔI c ＝ βΔI b 的关系式，集电极电流的变化量 ΔI c ＝ 50×10 ＝ 500μA ，实现了电流放大。

三、三极管自身并不能把小电流变成大电流，它仅仅起着一种控制作用，控制着电路里的电源，按确定的比例向三极管提供 I b 、 I c 和 I e 这三个电流。为了容易理解，我们还是用水流比喻电流（见图 4 ）。这是粗、细两根水管，粗的管子内装有闸门，这个闸门是由细的管子中的水量控制着它的开启程度。如果细管子中没有水流，粗管子中的闸门就会关闭。注入细管子中的水量越大，闸门就开得越大，相应地流过粗管子的水就越多，这就体现出“以小控制大，以弱控制强”的道理。由图可见，细管子的水与粗管子的水在下端汇合在一根管子中。三极管的基极 b 、集电极 c 和发射极 e 就对应着图 4 中的细管、粗管和粗细交汇的管子。电路见图 5 ，若给三极管外加一定的电压，就会产生电流 I b 、 I c 和 I e 。调节电位器 RP 改变基极电流 I b ， I c 也随之变化。由于 I

三极管功放电路

三极管功放电路

三极管功放电路

三极管功放电路是一种常见的电子电路，它通过驱动三极管的放大作用，将输入信号增大到足够的功率，以驱动负载，实现音频放大的功能。下面将从三极管的基本原理、电路结构、工作原理和应用等方面进行介绍。

一、三极管的基本原理

三极管是一种半导体器件，由三个不同掺杂的半导体材料构成，分别为发射区（Emitter）、基极区（Base）和集电区（Collector）。根据掺杂浓度的不同，可以将三极管分为NPN型和PNP型两种。

二、电路结构

三极管功放电路一般由功率放大级和驱动级组成。驱动级负责将输入信号转换为适合驱动功率放大级的信号，而功率放大级则负责将信号放大到足够的功率，驱动负载。

三、工作原理

在三极管功放电路中，输入信号经过驱动级放大后，进入功率放大级。在功率放大级中，输入信号会进一步放大，同时通过三极管的放大作用，驱动负载工作。

四、应用

三极管功放电路广泛应用于音频放大领域。例如，在音响系统中，三极管功放电路可以将音频信号放大到足够的功率，以驱动扬声器发出高质量的声音。此外，三极管功放电路还可以用于无线电通信、电视机、汽车音响等领域。

总结：

三极管功放电路是一种常见的电子电路，通过驱动三极管的放大作用，将输入信号放大到足够的功率，以驱动负载工作。它具有结构简单、工作稳定、成本低廉等优点，因此在音频放大领域得到广泛应用。三极管功放电路的设计和应用需要考虑输入输出阻抗匹配、功率放大、保护等问题，以确保电路的稳定性和可靠性。

这篇文章主要介绍了三极管功放电路的基本原理、电路结构、工作原理和应用等方面的内容。通过本文的阅读，读者可以对三极管功放电路有一个初步的了解，并进一步探索其更深层次的原理和应用。

三极管的作用和工作原理

三极管的作用和工作原理

三极管的作用和工作原理

首先，我们来了解一下三极管的结构。三极管由三个掺杂不同的半导体材料层叠而成，分别是发射极（E）、基极（B）和集电极（C）。发射极连接一个P型半导体，基极连接一个N型半导体，而集电极连接一个P型半导体。这种结构决定了三极管的放大、开关和稳压等特性。

三极管的作用主要体现在放大和开关两个方面。在放大电路中，三极管可以放大微弱的信号，使其具有足够的能量驱动负载。在开关电路中，三极管可以控制电路的通断，实现数字信号的处理和控制。这两种作用使得三极管在电子技术中扮演着至关重要的角色。

接下来，我们来详细了解三极管的工作原理。在正常工作状态下，三极管有三种工作状态，分别是放大状态、截止状态和饱和状态。在放大状态下，通过控制基极电流，可以使得集电极电流的变化成倍放大，从而实现信号的放大。在截止状态下，通过控制基极电流，可以使得集电极电流截断，实现开关功能。在饱和状态下，通过控制基极电流，可以使得集电极电流达到最大值，实现信号的稳压。

三极管的工作原理可以用电子的输运和控制来解释。当外加电压使得发射结和集电结正向偏置时，发射结注入少数载流子，集电结收集少数载流子，形成电流放大。当外加电压使得发射结和集电结反向偏置时，少数载流子被阻挡，电流截断。这种输运和控制的机制决定了三极管的放大和开关特性。

总的来说，三极管的作用和工作原理是非常复杂的，但是通过对其结构和工作原理的了解，我们可以更好地应用它于电子技术中。三极管的放大和开关功能使得它成为电子技术中不可或缺的器件，其工作原理也为我们理解电子技术提供了重要的基础。希望通过本文的介绍，能够让大家对三极管有一个更深入的了解。
