接地装置的作用及工作原理

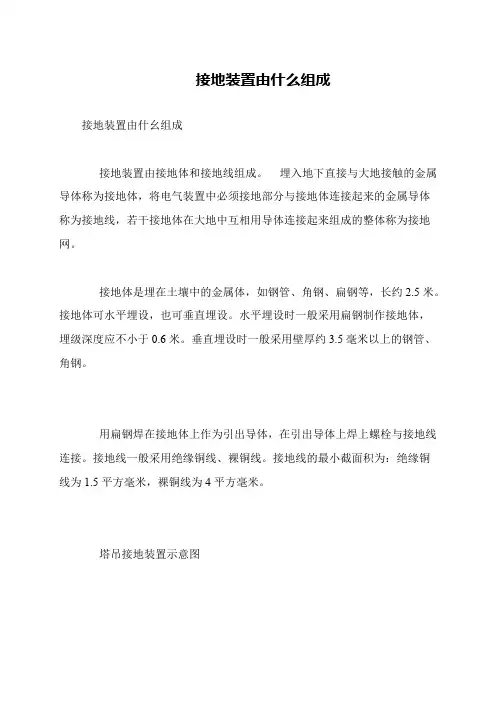

接地装置由什么组成

接地装置由什幺组成 

接地装置由接地体和接地线组成。 埋入地下直接与大地接触的金属

导体称为接地体，将电气装置中必须接地部分与接地体连接起来的金属导体

称为接地线，若干接地体在大地中互相用导体连接起来组成的整体称为接地

网。 

接地体是埋在土壤中的金属体，如钢管、角钢、扁钢等，长约2.5米。

接地体可水平埋设，也可垂直埋设。水平埋设时一般采用扁钢制作接地体，

埋级深度应不小于0.6米。垂直埋设时一般采用壁厚约3.5毫米以上的钢管、

角钢。 

用扁钢焊在接地体上作为引出导体，在引出导体上焊上螺栓与接地线

连接。接地线一般采用绝缘铜线、裸铜线。接地线的最小截面积为：绝缘铜

线为1.5平方毫米，裸铜线为4平方毫米。 

塔吊接地装置示意图

l）接地的作用

接地的作用总的步说只有两种：保护人和设备不受损害；抑制干扰；抑制干扰接地在有的书中又叫工作接地，而前者又叫保护接地。

①保护接地

保护接地是将DCS中平时不带电的金属部分（机柜外壳，操作台外壳等)与地之间形成良好的导电连接，以保护设备和人身安全。原因是DCS的供电是强电供电（220V或11OV），通常情况下机壳等是不带电的，当故障发生（如主机电源故障或其它故障）造成电源的供电火线与外壳等导电金属部件短路时，这些金属部件或外壳就形成了带电体，如果没有很好的接地，那么这带电体和地之间就有很高的电位差，如果人不小心触到这些带电体，那么就会通过人身形成通路，产生危险。因此，必须将金属外壳和地之间作很好的连接，使机壳和地等电位。此外，保护接地还可以防止静电的积聚。

②工作接地

工作接地是为了使DCS以及与之相连的仪表均能可靠运行并保证测量和控制精度而设的接地。它分为机器逻辑地、信号回路接地、屏蔽接地，在石化和其它防爆系统中还有本安接地。

·机器逻辑地，也叫主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等电源的输出地。

·信号回路接地，如各变送器的负端接地，开关量信号的负端接地等。

·屏蔽接地（模人信号的屏蔽层的接地）。

·本安接地，是本安仪表或安全栅的接地。这种接地除了抑制干扰外，还有使仪表和系统具有本质安全性质的措施之一。本安接地会因为采用的设备的本实措施不同而不同，下面以齐纳式安全栅为例，说明其接地内容，如图3．413所示：该图是一个齐纳式安全栅的接地原理图。

安全栅的作用是保护危险现场端永远处于安全电源和安全电压范围之内。如果现场端短路，则由于负载电阻和安全栅电阻R的限流作用，会将导线上的电流限制在安全范围内，使现场端不至于产生很高的温度，引起燃烧。第二种情况，如果计算机一端产生故障，则高压电信号加入了信号回路，则由于齐纳二级的嵌位作用，也使电压位于安全范围。

工作接地、保护接地、保护接零和重复接地

接地和接零的基本目的

一是为了电路的工作要求需要接地；

二是为了保障人身和设备安全。

按其作用可分为

保护接零：在TN供电系统中受电设备的外露可导电部分通过保

护线PE线与电源中性点连接，而与接地点无直接联系。

重复接地：在工作接地以外，在专用保护线PE上一处或多处再

次与接地装置相连接称为重复接地。

工作接地：由于电气系统的需要，在电源中性点与接地装置作金

属连接称为工作接地。

保护接地：将用电设备与带电体相绝缘的金属外壳和接地装置作

金属连接称为保护接地。

1、保护接零

保护接零工作原理把电气设备的金属外壳和电网的零线连接，以

保护人身安全的一种用电安全措施。

在电压低于1000伏的接零电网中，若电工设备因绝缘损坏或意

外情况而使金属外壳带电时，形成相线对中性线的单相短路，贝线路

上的保护装置（自动开关或熔断器）迅速动作，切断电源，从而使设备 的金属部分不至于长时间存在危险的电压，这就保证了人身安全。

多相制交流电力系统中，把星形连接的绕组的中性点直接接地，

使其与大地等电位，即为零电位。由接地的中性点引出的导线称为零

线。在同一电源供电的电工设备上，不容许一部分设备采用保护接零，

另一部分设备采用保护接地。因为当保护接地的设备外壳带电时，

若其接地电阻r'较大，故障电流ID不足以使保护装置动作，则因 工作电阻rD的存在，使中性线上一直存在电压U0=IDrD，此时，保 护接零设备的外壳上长时间存在危险的电压U0，危及人身安全。

保护接零的作用

在电网中，如果通过中性点接地的方式进行保护，在这种情况下，

由于单相对地电流过大，进而难以确保人体不受触电的危害。

保护接零注意事项

（1） 采用保护接零的条件。在实际运行过程中，如果电源中性

点接地良好，并且零线能够可靠运行，此时可以采用保护接零的方式

进行处理。在工作接地方面，系统必须可靠，并且接地电阻小于4欧。

it接地系统工作原理

IT接地系统是指将计算机设备的电气接地与大地接地之间的连接系统。它的作用是确保计算机设备在正常工作过程中的稳定性和安全性，防止电气故障和静电干扰对计算机设备造成损害。接地系统是计算机室或机房中非常重要的一部分，它的工作原理如下：

首先，IT接地系统的设计需要满足国家和地区的相关标准和规范。在设计过程中，需要考虑到不同地质情况、建筑结构和电气敏感等因素。一般来说，接地系统的主要部分包括接地电极、接地电缆、接地导体和接地装置。

接地电极是将计算机设备的电气接地与大地接地之间连接的重要组成部分。它通常是通过埋设金属接地体或者连接到建筑物的大地回路来实现的。接地电极需要在安装位置选择上合理，一般要选择一个距离电气设备足够近的合适地点，以获得最佳的接地效果。

接地电缆用于连接接地电极和接地装置。电缆的选择和敷设需要考虑到电流负荷和整个接地系统的电阻等参数。通常来说，接地电缆应该采用导电性能好、耐腐蚀、耐老化的材料，同时还应该保持电缆的一定长度和良好的接触性能，以确保接地系统的有效性。

接地导体是连接计算机设备和接地电缆的导体材料。它应该具备高导电性和良好的耐腐蚀性能，以确保信号的传输畅通无阻。接地导体的选择和规格应根据具体的计算机设备和接地系统的需求进行，一般来说，铜材是一种常用的接地导体材料。 接地装置是对接地系统进行监测和维护的设备。它通常包括接地电阻测量仪、接地电位测量仪和接地故障报警器等。接地装置的作用是进行接地系统的监测和维护，如检测接地电阻是否符合要求、接地电位是否稳定等。通过接地装置的监测，可以及时排除接地系统中的故障，确保接地系统的稳定性和安全性。

总之，IT接地系统是计算机设备的重要组成部分，它的工作原理涉及到接地电极、接地电缆、接地导体和接地装置等多个方面。合理设计和维护接地系统，可以提高计算机设备的工作效率和稳定性，保护设备免受电气故障和静电干扰的损害。
