1 题目：铸造厂总降压变电所及厂区设计
设计原始资料
某铸造厂总降压变电所及厂区配电系统设计
一、 原始资料
1 、厂区平面布置示意如图1所示
图1 某铸造厂厂区平面布置图
2、全厂用电设备情况
（1） 负荷大小
全厂用电设备总安装容量： 7630kW
10kV侧计算负荷总容量： 有功功率5094kW；无功功率2184kvar
各车间负荷（单位为kW、kvar、kVA）统计如表1所示。
表1 某铸造厂各车间负荷统计
序号
车间名称 负荷类型 计算负荷 序号
车间名称 负荷类型 计算负荷
Pjs Qjs Sjs Pjs Qjs
1 空压车间 Ⅰ 880 280 7 锅炉房 Ⅰ 520 210
2 模具车间 Ⅰ 660 250 8 其他负荷 Ⅱ 500 268
3 熔制车间 Ⅰ 690 270 9 其他负荷 Ⅱ 540 300
4 磨抛车间 Ⅰ 750 320 共计 5660 2348
5 封接车间 Ⅰ 660 250 同时系数 0.90 0.93
2 6 配料车间 Ⅰ 460 200 全厂计算负荷 5094 268
（2） 负荷对供电质量要求
1~6车间为长期连续负荷，要求不间断供电。停电时间超过2分钟将造成产品报废，停电时间超过半小时，主要设备将受到损坏，故这6个车间定为Ⅰ级负荷。
该厂为三班工作制，全年时数为8760小时，最大负荷利用小时数为6500小时。
3、外部电源情况
电力系统与该厂连接如图2所示。
图2 电力系统与某铸造厂连接示意图
(1) 工作电源
距该厂8km有一座A变电站，其主要技术参数如下：
主变容量为2×31.5MVA；型号为SFSLZ1－31500kVA／110kV三相三绕组变压器；
短路电压：U高－中＝10.5%; U高－低＝17%； U低－中＝5% ；
110kV母线三相短路容量：1081MVA；
平顶山工业职业技术学院毕业设计说明书（论文）

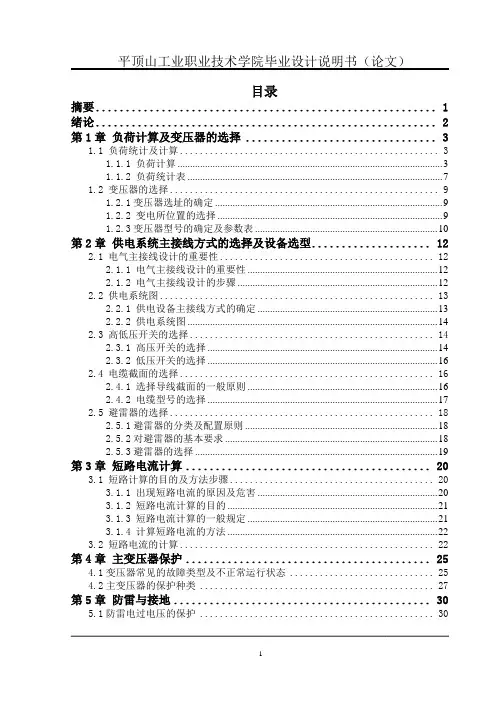

1 目录
