PLC调试的常见问题及解决方法

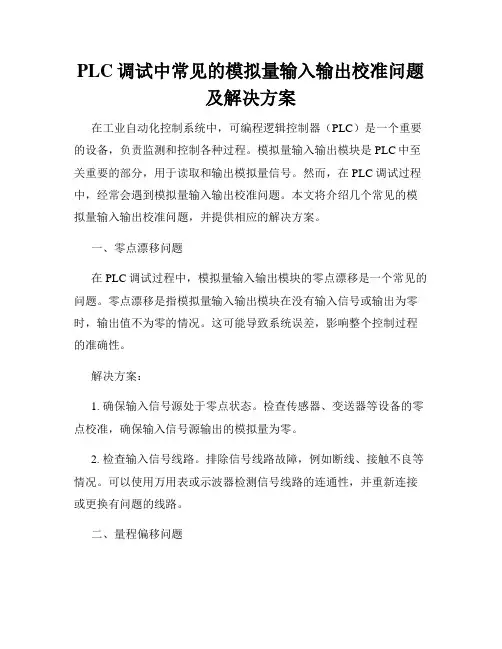

PLC调试中常见的模拟量输入输出校准问题及解决方案

在工业自动化控制系统中，可编程逻辑控制器（PLC）是一个重要的设备，负责监测和控制各种过程。模拟量输入输出模块是PLC中至关重要的部分，用于读取和输出模拟量信号。然而，在PLC调试过程中，经常会遇到模拟量输入输出校准问题。本文将介绍几个常见的模拟量输入输出校准问题，并提供相应的解决方案。

一、零点漂移问题

在PLC调试过程中，模拟量输入输出模块的零点漂移是一个常见的问题。零点漂移是指模拟量输入输出模块在没有输入信号或输出为零时，输出值不为零的情况。这可能导致系统误差，影响整个控制过程的准确性。

解决方案：

1. 确保输入信号源处于零点状态。检查传感器、变送器等设备的零点校准，确保输入信号源输出的模拟量为零。

2. 检查输入信号线路。排除信号线路故障，例如断线、接触不良等情况。可以使用万用表或示波器检测信号线路的连通性，并重新连接或更换有问题的线路。

二、量程偏移问题 模拟量输入输出模块的量程偏移是指模块的输入输出范围与实际应用范围不一致的情况。这可能导致模块无法准确读取或输出信号，从而影响控制系统的运行。

解决方案：

1. 确定量程设置。检查PLC程序中模拟量输入输出模块的量程设置是否正确。根据实际应用要求，调整输入输出模块的量程范围，使其与实际信号范围相匹配。

2. 检查量程设置参数是否正确。对于某些模拟量输入输出模块，需要手动设置量程参数，例如最小值、最大值等。确保这些参数与实际应用需求一致，并进行相应的设置。

三、传感器误差问题

传感器是模拟量输入输出模块的重要组成部分，常用于测量温度、压力、流量等物理量。然而，传感器的误差可能导致模块读取的信号不准确，从而影响整个控制系统的性能。

解决方案：

1. 校准传感器。使用专业的仪器设备，对传感器进行定期的校准操作。校准过程可以根据设备制造商提供的校准方法进行，以确保传感器输出的模拟量是准确的。

PLC调试是工业自动化领域中非常重要的一环，它直接影响到整个生产线的稳定运行。在PLC调试过程中，有时会遇到各种问题，需要及时有效地解决。本文将从广度和深度两个方面探讨PLC调试过程中可能遇到的问题及解决方法。

一、PLC调试中可能遇到的问题

1. 电气接线问题

在进行PLC调试时，电气接线问题是最常见的困扰。这包括接线错误、接线松动、接线接触不良等情况。这些问题会导致信号传输不畅或者错误的信号输入，影响PLC的正常运行。

2. 程序逻辑错误

PLC程序逻辑错误可能源于编程人员的疏忽或者对系统理解不够深入。逻辑错误可能导致输出信号无法正确触发或者触发时序不准确，从而影响设备的运行。

3. 通讯故障

在工业自动化系统中，PLC通常需要与上位机或者其他设备进行通讯。通讯故障可能由通讯线路故障、通讯协议不兼容等原因引起，这会导致PLC无法正常接收或发送信息。

4. 传感器故障 传感器是PLC控制系统中的重要组成部分，它们用于检测物理量并将其转换为电信号。传感器故障可能导致PLC无法准确获取输入信号，从而影响控制系统的运行。

5. 输出执行机构故障

如果PLC的输出执行机构（例如继电器、电磁阀等）出现故障，可能导致输出信号无法正确触发，或者无法按时触发，进而影响设备的正常运行。

二、解决方法

1. 电气接线问题的解决方法

对于电气接线问题，首先需要仔细检查接线图和接线情况，确认接线无误。可以使用万用表对接线进行逐一测试，找出问题所在并进行调整。

2. 程序逻辑错误的解决方法

针对程序逻辑错误，需要认真审查PLC程序，对可能存在的逻辑错误进行逐一排查和修正。可以运用仿真软件进行模拟测试，找出程序中的逻辑漏洞。

3. 通讯故障的解决方法

在面对通讯故障时，首先需要检查通讯线路是否正常连接、通讯协议是否设置正确。如果通讯协议不兼容，需要调整通讯协议或者进行转换。

4. 传感器故障的解决方法

对于传感器故障，可以使用示波器或者逻辑分析仪等设备对传感器进行检测，找出故障原因并进行更换或修复。

关于PLC维修中常见问题及措施

摘要： plc是一种专为工业环境应用而设计的依靠数字运算操作的电子装置。plc的应用可分为软件和硬件两部分，所以其常见故障分为软件故障和硬件故障两类，其中硬件故障占80%以上。本文以三菱plc为例，对三菱plc的常见故障进行分析总结，并根据经验和资料提供了一些维修措施。

关键词：plc 三菱 常见故障 故障维修

1 引言

plc是一种由数字运算操作的电子系统，主要是为工业环境的应用而设计开发的。plc采用一种可用于内部存储程序的可编程存储器，执行顺序控制、逻辑运算、定时、与算术操作等面向用户的指令，并可以通过模拟输入/输出控制各种类型机械或者生产过程。plc不仅是一种逻辑电路，还是一种与硬件结合紧密的语言，在半导体领域的应用很广泛。plc和其相关的外部设备都应基于容易与工业控制系统形成一个整体，易于扩展其功能的原则进行设计。

本文从实际工作中对三菱plc的运用，针对plc的常见故障，积累了一些经验和处理措施，现在总结如下，和大家共同交流。

2.三菱plc结构

熟悉plc的结构，可以很快地对故障原因进行分析，并作出快速准确的维修处理，这是十分必要的。从结构上划分，plc分为固定式和组合式两种模式。从维修角度分析，plc可分为cpu单元、输入单元和输出单元。 2.1 cpu单元结构

cpu是plc的核心，每套plc都至少有一个cpu。cpu主要由控制器、运算器、寄存器和实现它们之间联系的数据、控制及状态总线构成。cpu单元结构还包括总线接口、外围芯片和相关电路。cpu按plc系统赋予的功能接受并存储用户数据，并通过扫描的方式采集由现场输入装置传输来的数据信息，然后存入指定的寄存器中。cpu还可以诊断电源和plc内部电路的工作状态与编程过程中的语法错误等。cpu速度和内存容量是plc的重要参数，限制了控制规模，具体表现在决定着plc的运行速度、软件容量和io数量等方面。

PLC调试中的常见人机界面问题及解决方案

在PLC（Programmable Logic Controller，可编程逻辑控制器）调试过程中，人机界面（Human-Machine Interface，HMI）是与设备进行交互的关键部件。然而，由于不同设备和软件的复杂性，常常会出现一些常见的人机界面问题。本文将探讨这些问题，并提供相应的解决方案。

问题1：界面显示不正确

当PLC与HMI未正确连接或通信时，界面显示可能不正确。这可能是由于通信配置错误、通信线路故障或PLC程序错误引起的。

解决方案：

1. 检查通信配置：确保PLC与HMI之间的通信配置正确，包括通信协议、波特率和数据位等设置。

2. 检查通信线路：检查PLC与HMI之间的通信线路，确保连接稳定可靠，没有松动或断开的情况。

3. 检查PLC程序：检查PLC程序是否正确，确保数据正确传输到HMI显示界面。

问题2：界面响应速度慢

当人机界面响应速度变慢时，可能会导致操作员无法及时获得设备状态或无法快速进行操作。这可能由于PLC程序的负荷过高、通信延迟或HMI硬件问题引起。 解决方案：

1. 优化PLC程序：通过简化PLC程序、优化逻辑判断或使用更高性能的PLC等方式来降低PLC程序的负荷。

2. 检查通信延迟：检查PLC与HMI之间的通信延迟，确保通信速度符合要求。如有必要，可以调整通信参数或使用更高速度的通信介质。

3. 检查HMI硬件：检查HMI硬件是否正常工作，包括处理器、内存等部分，确保其性能能够满足要求。

问题3：界面布局混乱或不直观

人机界面的布局直接影响操作员对设备状态的了解和操作的便捷性。如果界面布局混乱或不直观，可能导致操作误操作或理解困难。

解决方案：

1. 界面设计规范：遵循界面设计的规范，如易读性、一致性和直观性等原则。合理划分界面区域，使各个功能模块有序排布，便于操作员快速识别和操作。

2. 使用图标和标签：使用合适的图标和标签，以便于操作员快速理解和操作。避免使用过多的文字描述，尽量使用直观的图形元素。
