10KV油浸式变压器技术要求

文章来源： 由北京创联汇通 整理提供 转载请标明来源 S13-M-800/10油浸式变压器

一、s13油浸式变压器介绍：

s13-M型全密封油浸式电力变压器采用全密封波纹油箱结构设计制造，当油温变化时波纹片热胀冷缩可取代储油柜的作用，而且外形美观，占地面积小。由于变压器油和周围空气不接触，不会吸收外界水分，从而不会降低绝缘强度，因氧气无法进入油箱，也避免了绝缘材料的老化，提高了该产品的使用寿命，同时也提高了社会效益。s13-M型变压器比GB/T6451标准空载损耗平均降低30%，负载损耗平均降低25%，运行费用平均下降20%二、

s13油浸式变压器结构特点

①铁心：三相R型铁心变压器的铁心结构是由两个长方形其截面为内凸的铁心和包围在其外的截面为外凸的铁心组成的三相带外框双框卷铁心。

②绕组：R型铁心变压器的高低压绕组是在铁心柱上直接绕制的，因此，一般采用层式或螺旋式线圈，层间绝缘全部采用网格点胶纸，绕组同心度好，径向机械强度高。

③器身：采用新的器身绕组端面有效支撑结构，夹件上的吊板和箱盖下的吊板各开可移动的槽孔，解决器身悬空顶箱盖问题。

④油箱：油箱有管状散热器油箱、片式散热器油箱、波纹油箱等几种。

三、s13油浸式变压器性能特点

1、油浸式变压器低压绕组除小容量采用铜导线以外，一般都采用铜箔绕抽的圆筒式结构；高压绕组采用多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。

2、铁心和绕组各自采用了紧固措施，器身高、低压引线等紧固部分都带自锁防松螺母，采用了不吊心结构，能承受运输的颠震。

3、线圈和铁心采用真空干燥，变压器油采用真空滤油和注油的工艺，使变压器内部的潮气降至最低。

4、油箱采用波纹片，它具有呼吸功能来补偿因温度变化而引起油的体积变化，所以该产品没有储油柜，显然降低了变压器的高度。

5、由于波纹片取代了储油柜，使变压器油与外界隔离，这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。

10kv油浸式配电变压器技术参数和要求

10kV油浸式配电变压器是电力系统中常用的一种变压器设备，主要用于将高电压输电线路的电能降压为供给用户的低电压电能。本文将从技术参数和要求两个方面对10kV油浸式配电变压器进行详细介绍。

一、技术参数：

1. 额定容量：10kV油浸式配电变压器的额定容量通常在1000kVA到1600kVA之间，根据具体需求可以选择不同容量的变压器。

2. 额定电压：10kV油浸式配电变压器的额定电压为10kV，用于接入10kV的高压输电线路。

3. 频率：10kV油浸式配电变压器的额定频率为50Hz，符合国家电力系统的标准频率。

4. 高压侧电压调整范围：10kV油浸式配电变压器的高压侧电压调整范围通常为±5%或±2×2.5%。

5. 低压侧电压：10kV油浸式配电变压器的低压侧电压通常为0.4kV，供给用户使用。

6. 绕组连接组别：10kV油浸式配电变压器的绕组连接组别通常为Dyn11，也可以根据用户需求选择其他组别。

7. 短路阻抗：10kV油浸式配电变压器的短路阻抗通常在4%到6%之间，具体数值根据变压器容量和使用场合确定。

二、技术要求： 1. 温升：10kV油浸式配电变压器在额定负载下的温升应符合国家标准的要求，通常不超过65℃。

2. 绝缘电阻：10kV油浸式配电变压器的绝缘电阻应符合国家标准的要求，绝缘电阻不低于2MΩ。

3. 绝缘强度：10kV油浸式配电变压器的绝缘强度应符合国家标准的要求，绕组与铁芯之间、绕组与绕组之间的绝缘强度不低于2.5kV。

4. 噪声水平：10kV油浸式配电变压器的噪声水平应符合国家标准的要求，通常不超过63dB。

5. 产品质量：10kV油浸式配电变压器的产品质量应符合国家标准的要求，具备良好的机械强度和电气性能，能够稳定可靠地工作。

6. 绝缘油：10kV油浸式配电变压器使用的绝缘油应具有良好的电绝缘性能和热稳定性，能够有效保护绝缘系统。

QB

海 南 电 网 公 司 企 业 标 准

Q/HD-117.02-2010

海南电网电力设备技术规范（10kV油浸式变压器）

2010－5－30 发布 2010－5－30 实施

海南电网公司发布 目次

前言 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„2

1、范 围 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„3

2、规范引用文件„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„3

3、电力变压器„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„4

4、试验 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 9

5、包装、运输和保管要求 „„„„„„„„„„„„„„„„„„„„„„„„„„10

前 言

为积极践行南网方略，建设具有鲜明海岛特色的现代化海南电网，规范电网设备配置与选型的技术要求和标准，做到电网规划超前、布局合理、资源通道优化、技术设备先进适用，确保电网安全稳定运行，特制定本规范。

本规范以国家及行业的有关法律法规、标准、规程规范为基础，执行南方电网公司有关标准和要求，结合海南电网目前装备的技术水平、运行经验、管理要求，以及海南海岛季风性气候和热带多雨、潮湿、炎热和多台风的自然条件而提出，适用于海南电网公司及所属各供电企业新建、扩建、改造、设备采购和运行管理工作。

本技术规范由海南电网公司生产技术部策划并提出。

本技术规范由海南电网公司生产技术部归口和负责解释。

本技术规范起草单位：海南电力试验研究所

本技术规范主要起草人：佘光学、张斌

本技术规范主要审核人：邢铀、符详干、张熙军、黄仁合、黄松

本技术规范审定人：李克勤、吴清

本技术规范批准人：杨卓

海南电网设备技术规范（10kV油浸式变压器）

1 范围

1.1 本技术规范规定了海南电网公司10kV三相两卷、频率50Hz油浸式电力变压器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

如有你有帮助，请购买下载，谢谢！

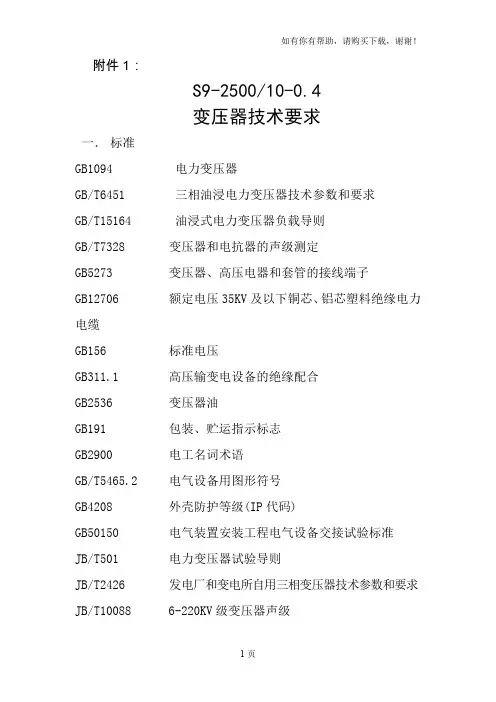

1页 附件1：

S9-2500/10-0.4

变压器技术要求

一． 标准

GB1094 电力变压器

GB/T6451 三相油浸电力变压器技术参数和要求

GB/T15164 油浸式电力变压器负载导则

GB/T7328 变压器和电抗器的声级测定

GB5273 变压器、高压电器和套管的接线端子

GB12706 额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆

GB156 标准电压

GB311.1 高压输变电设备的绝缘配合

GB2536 变压器油

GB191 包装、贮运指示标志

GB2900 电工名词术语

GB/T5465.2 电气设备用图形符号

GB4208 外壳防护等级(IP代码)

GB50150 电气装置安装工程电气设备交接试验标准

JB/T501 电力变压器试验导则

JB/T2426 发电厂和变电所自用三相变压器技术参数和要求

JB/T10088 6-220KV级变压器声级 如有你有帮助，请购买下载，谢谢！

2页 二. 变压器使用环境条件：

1）海拔高度： 海拔高度2000m。

2）环境温度和冷却介质温度：

最高气温：+45°C。

多年平均温度：20°C 。

最低气温：-10°C。

3）安装地点:户外

4）地震基本烈度: Ⅶ度

5）地面水平方向加速度0.2g,地面垂直方向加速度0.1g(安全系数为1.67)

三.变压器技术参数

1）型式:户外式三相双绕组铜线圈油浸式自冷变压器

2）型号:S9-2500/10-0.4

3）频率:50HZ

4）台数:1台

5）相数:3相

6）额定电压:高压侧10KV，低压侧0.4 KV

7）电压组合及分接范围：10±2x2.5%/0.4KV。
