《等值线图的判读与应用》

A.海拔高度可能为235米 B.地势相对周围较高
C.地形为山顶
D.地形为洼地
（3）图中C处陡崖的相对高度ΔH是__1_00_米_≤_Δ_H。＜200米
读等高线示意图，已知a＞b。读图回答下题
例3．有关P、Q两处地形的正确叙述B A．P为山坡上的洼地， Q为山坡上的洼地 B．Q为山坡上的洼地， P为山坡上的小丘 C．P、Q均为山坡上的小丘 D．P、Q均为山坡上的洼地
陡崖相对高度。
（注：n为陡崖处重合的等高线条数，
d为等高距，H大为重合等高线中海
拔最高的，H小为重合等高线中海
拔最低的。）
（1）陡崖崖顶的海拔： H大≤H顶＜H大+d。
（2）、陡崖崖底的海拔： H小-d＜H底≤H小。 （3）陡崖的相对高度ΔH的取值范围是：
（n-1）d≤ΔH＜（n+1）d
3.闭合等高线区域内海拔高度的判断
3.通视问题
凹形坡：从山顶向四周，等高线上密下疏，为“凹形坡”，可通视； 凸形坡：等高线上疏下密，为“凸形坡”，“凸形坡”容易挡住人们
的视线。
（04江苏） 例4、下图是四幅等高线示意图，能体
现“深山藏古寺”意境的是D（ ） A.a图 B.b图 C.c图 D.d图
（2019·福建高二检测）读等高线示意图，完成9～11题。
②若该图等温线弯曲是洋流影响，则该洋流按性质 分类属于____ 等温线凸出方向与洋流流向的关 系是________
③若该处是陆地，两侧是海洋，此时为___月。若 该处是海洋，两侧是陆地，此时为____月
四、其它等值线
新坐标２４页 例１
下图为某地两条河流两侧的潜水位等值线示 意图，可反映河流与潜水补给关系的一般情况。 图中数字表示潜水位(单位：米)。读图判断。

等值线地图的判读及综合应用无论何种等值线图，在判读时都要注意等值线的数值大小，弯曲方向、疏密程度、延伸方向及影响分布的主要因素等几个方面的内容。

1、数值大小的确定（1）等值线的数值规则：在同一条等值线上，各点的数值是相同的，除特别注明外，任意两条相邻等值线之间的数值差相等或为零（我们可以把这个数值关称为等值距），且等值线的数值变化是有递变规律的（2）任意两点产数值差的计算（S）假设n为两点间穿过的等值线条数，d为等值距A、若两点均在等值线上，两点间的数值差为；两点所在等值线的数值之差或S=(n-1)d.B、若两点均不在等值线上，则两点间的数值差为：(n-1)d﹤S﹤（n+1）d。

说明：若两点不在等值线上，则该点的数值在相邻两条等值线数值之间。

两点间数值差的最大值应为数值大的点的最大值与数值小的点的最小值间的数值差，最小值应为数值大的点的最小值与数值小的点的最大值间的数值差。

即最大值为两点向外侧的两条等值线的数值差，最小值为两点间向内侧的两条等值线的数值差。

C、若一点在等值线上，另一点不在等值经上，则两点间的数值差为：(n-1)d﹤S﹤nd。

2、等值线弯曲问题的判读方法——“高低低高”在等值线图中，由于所反映的地理事物和现象受到各种因素的影响，等值线常常会发生弯曲，根据弯曲的方向，可以确定其影响因素。

如果等值线向数值高的方向凸出，则该地区等值线的数值一定比与它同纬度（或水平面等）的数值偏低；如果等值线向数值低的方向凸出，则该地区等值线的数值一定比与它同纬度（或水平面等）的数值偏高，我们常把这种规律总结为“高低低高”（凸高为低，凸低为高）法则，从而可根据等值线的弯曲情况判断弯曲部位的海拔、温度、气压、潜水水位、降水量值的高低等等。

除了可用“凸高为低，凸低为高”法则外，还可利用辅助线法解决等值线的弯曲问题。

3、等值线疏密问题的判读（1）在同一比例尺的等值线图中，如果相邻两条等值线差值相同，则等值线的疏密程度反映了其单位距离的等值线数值差的大小。

等值线的判读及应用一、等值线的判读等值线是某地理现象数值相等的各点的连线。

等值线图是中学地图中较为普遍的一种专用地图，常见的有等高线图、等温线图、等压线图、等盐度线图、等太阳高度线图、等降水量线图等，等值线图是用布满一定区域内的若干条等值线表示某地理现象的数量分布的状况，由于等值线上注有数值，而且数值间隔是相等的，因此可以根据等值线的数值大小、疏密程度、排列方向、形状变化等，反映出该地理事物变化的急缓，递变方向及分布特点等。

(一)等高线图：A ．等高线的特点及等高线图的判读：a ）看等高线的数值，读出任意一点的海拔高度。

比较两点的海拔高度可换算相对高度（地面某个点高出另一地点的垂直距离）、温差（每升高100m 气温降低0 . 6 ℃）。

根据比例尺可量算实际长度和面积。

b ）看等高线疏密，分析坡度的陡缓。

两条等高线之间间距愈大，等高线愈稀，则坡度愈缓，水流愈缓；反之，间距愈小，等高线愈密，则坡度愈陡，水流愈急。

c ）看等高线形状，确定地形类型。

（a ）山地和盆地为闭合线，但山地等高线是内高外低，盆地是内低外高；( b ）等高线向高处弯曲的点为山谷，山谷最低点的连线称集水线，河流常发源于山谷处，并向低处流。

等高线向低处弯曲的点为山脊，各等高线凸出部分各点的连线称分水线；( c ）两个山顶之间地形相对平缓的地方为鞍部；(d ）几条等高线重合，用锯齿状的符号表示的为陡崖；(e ）示坡线表示降坡方向，是与等高线垂直相交的短直线，它总是指向坡度降低的方向，有时也叫降坡线。

据等高线的分布形式，可以识别各种各样的地表形态。

d ）等高线与气压、气温的关系：在同一幅等高线图上，等高线越密集的地方垂直高差越大；等高线密集的地方，等温线也密集；等温线越密集的地方，等压线也越密集。

B、综合应用：( a ）选点：修建水库，要考虑库区、坝址及修建水库是否移民等。

在不考虑地质等条件下，一般选在水源充足的洼地或小盆地，即“口袋形”的地区，“口小”利于建坝；“袋大”集水面积、库容较大。

等值线图的判读与应像
抽象 事实
地理图像
直观 事实
抽象 事实
地理图像
直观 事实
抽象 事实
地理图像
单要素抽象分布
直观 事实
抽象 事实
成因 规律
地理图像
单要素抽象分布
直观 事实
抽象 事实
成因 规律
量化
地理图像
单要素抽象分布
位置信息
时空分布信息
自然地理要素信息 地理信息
（2010年全国文综Ⅰ卷）自某城市市中心向南、向北分别设若 干站点，监测城市气温的时空分布。监测时间为8日（多云）9时 到9日（晴）18时。监测结果如图所示。据此完成3-5题。
5．下列时间中热岛效应最强的是 A．8日15时左右 B. 8日22时左右
C. 9日15时左右
D. 9日18时左右
观察我国1月、7月平均气温图 怎么读？
1、读数值，判断纬度分布规律（地带性规律） 2、读疏密，判断变化大小 3、读弯曲、走向，分析影响因素
秦岭
淮河
1月平均气温0℃等温线大致通过秦岭－淮河
一线，向西到青藏高原的东南边缘。
黑省北部 南海诸岛 南北温差约12o C
0℃
N
H
G
等温线的分布特征——弯曲 雅鲁藏布江谷地气温高 向西（上游）弯
人类活动信息
资源灾害信息 地域联系信息 环境问题信息 区域发展信息
二、等值线图
（三）等值线的判读
等值线是指在一定的水平面上把某一类地理事物数 值相等的各点连接成的线，能反地理事物的空间分布特征。 包括等高线图、等温线图、等压线图、等盐度线图、等年 太阳辐射量线图、等降水量线图、等震线图、等PH值线图 等。
（2）随着人口的增加， 丙村要扩建居民点。若 只考虑沿着山前公路扩 建，试比较说明在丙村 东北方向和南偏西方向 建设居民点条件的差异。

高考中地理等值线图的判读和应用摘要：近年来地理等值线图在高考中经常出现，而且分值比例很大。

等值线图的类型很多，掌握起来有一定的困难，高考前学生也不知道当年要考查哪一类型的等值线图，但所有的等值线图都其共性。

本文主要是对等值线图的共性作一个探讨和分析，以便于学生更好地掌握这部分重点知识以应对高考。

关键词：等值线图类型判读应用近年来，等值线图在高考中经常出现，几乎是每年必考，而且分值比例很大，无论是选择题还是综合题，必作题还是选作题,均频繁出现。

笔者统计了近5年（2017年-2021年）内全国Ⅰ、Ⅱ、Ⅲ卷高考地理试题。

发现选择题中涉及等值线图的一般都有2至3个小题，分值在8分—12分左右，综合题中也大都有涉及，主要是在区域图中以某一类型的等值线出现。

等值线图的类型很多，掌握起来有一定的困难，高考前学生也不知道当年要考查哪一类型的等值线图。

但所有的等值线图都其共性。

下面就等值线图的共性作一个探讨和分析，以便于学生更好地掌握这部分重点知识以应对高考。

一、等值线图的类型：等值线图又称等量线图。

它是以相等数值点的连线表示连续分布且逐渐变化的数量特征的一种图型。

在地图上表现为数值相等的若干点连接起来形成的若干不规则曲线。

等值线图的类型多样，有等高（深）线地形图、等温线图、等压线图、等降水量线图、等震线图、等深线图、等PH值线图、等太阳辐射量线，等盐度线图、等潜水位线图、等太阳高度线图、等地租线图、等人口密度线图等等。

在高考中最常考的等值线图主要是前面4种，其中等高线地形图又是出现频率最高的一类等值线图。

随着高考考试的不断深入，相信将来会有越来越多新颖的等值线图出现高考试题中。

二、等值线图的判读：（一）判读的原则：求同存异1、同：所谓的“同”，是指所有的等值线图都遵循的一个共同规律，掌握了这个共同规律，也就理解了等值线的一般内涵，做起题时也就会更加轻松。

概括起来，等值线图主要有以下几个方面的“同”：（1）同线等值：即同一条等值线上的数值是相等的，不管该等值线有多长多弯。

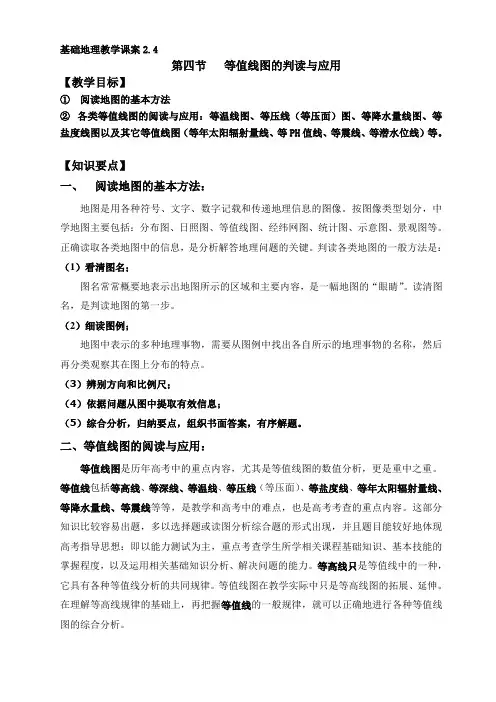

基础地理教学课案2.4第四节等值线图的判读与应用【教学目标】①阅读地图的基本方法②各类等值线图的阅读与应用：等温线图、等压线（等压面）图、等降水量线图、等盐度线图以及其它等值线图（等年太阳辐射量线、等PH值线、等震线、等潜水位线）等。

【知识要点】一、阅读地图的基本方法：地图是用各种符号、文字、数字记载和传递地理信息的图像。

按图像类型划分，中学地图主要包括：分布图、日照图、等值线图、经纬网图、统计图、示意图、景观图等。

正确读取各类地图中的信息，是分析解答地理问题的关键。

判读各类地图的一般方法是：（1）看清图名；图名常常概要地表示出地图所示的区域和主要内容，是一幅地图的“眼睛”。

读清图名，是判读地图的第一步。

（2）细读图例；地图中表示的多种地理事物，需要从图例中找出各自所示的地理事物的名称，然后再分类观察其在图上分布的特点。

（3）辨别方向和比例尺；（4）依据问题从图中提取有效信息；（5）综合分析，归纳要点，组织书面答案，有序解题。

二、等值线图的阅读与应用：等值线图是历年高考中的重点内容，尤其是等值线图的数值分析，更是重中之重。

等值线包括等高线、等深线、等温线、等压线（等压面）、等盐度线、等年太阳辐射量线、等降水量线、等震线等等，是教学和高考中的难点，也是高考考查的重点内容。

这部分知识比较容易出题，多以选择题或读图分析综合题的形式出现，并且题目能较好地体现高考指导思想：即以能力测试为主，重点考查学生所学相关课程基础知识、基本技能的掌握程度，以及运用相关基础知识分析、解决问题的能力。

等高线只是等值线中的一种，它具有各种等值线分析的共同规律。

等值线图在教学实际中只是等高线图的拓展、延伸。

在理解等高线规律的基础上，再把握等值线的一般规律，就可以正确地进行各种等值线图的综合分析。

1．等值线的分布特点：（1）同一条等值线上，要素数值处处相等；（2）等值线一侧的数值一般高于另一侧的数值；（3）同一幅图上相邻两条等值线之间的数值差或相差1个等值距；或等于0（如在鞍部）；（4）等值线不能相交，不能分支，不能在图中中断（陡崖处重叠，悬崖处相交）；（5）在两高值区或低值区之间，必须有两条相邻的等值线，其数值相等，并且这两条等值线的数值在两个高值区之间是低值，在两个低值区之间是高值（如等压线图中的鞍形气压场附近）。

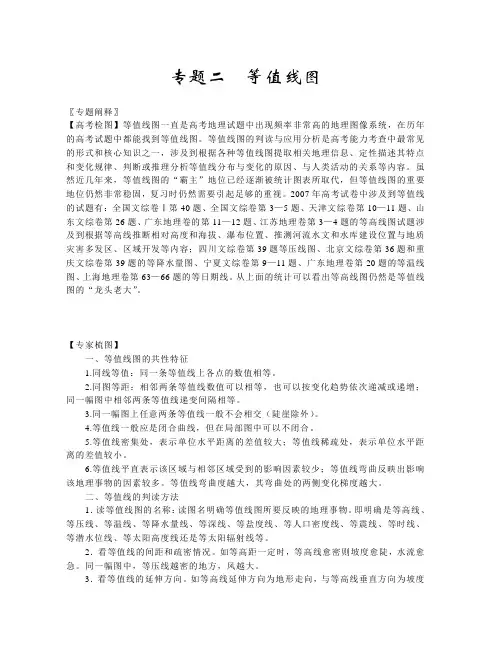

专题二等值线图〖专题阐释〗【高考检图】等值线图一直是高考地理试题中出现频率非常高的地理图像系统，在历年的高考试题中都能找到等值线图。

等值线图的判读与应用分析是高考能力考查中最常见的形式和核心知识之一，涉及到根据各种等值线图提取相关地理信息、定性描述其特点和变化规律、判断或推理分析等值线分布与变化的原因、与人类活动的关系等内容。

虽然近几年来，等值线图的“霸主”地位已经逐渐被统计图表所取代，但等值线图的重要地位仍然非常稳固，复习时仍然需要引起足够的重视。

2007年高考试卷中涉及到等值线的试题有：全国文综卷Ⅰ第40题、全国文综卷第3—5题、天津文综卷第10—11题、山东文综卷第26题、广东地理卷的第11—12题、江苏地理卷第3—4题的等高线图试题涉及到根据等高线推断相对高度和海拔、瀑布位置、推测河流水文和水库建设位置与地质灾害多发区、区域开发等内容；四川文综卷第39题等压线图、北京文综卷第36题和重庆文综卷第39题的等降水量图、宁夏文综卷第9—11题、广东地理卷第20题的等温线图、上海地理卷第63—66题的等日期线。

从上面的统计可以看出等高线图仍然是等值线图的“龙头老大”。

【专家梳图】一、等值线图的共性特征1.同线等值：同一条等值线上各点的数值相等。

2.同图等距：相邻两条等值线数值可以相等，也可以按变化趋势依次递减或递增；同一幅图中相邻两条等值线递变间隔相等。

3.同一幅图上任意两条等值线一般不会相交（陡崖除外）。

4.等值线一般应是闭合曲线，但在局部图中可以不闭合。

5.等值线密集处，表示单位水平距离的差值较大；等值线稀疏处，表示单位水平距离的差值较小。

6.等值线平直表示该区域与相邻区域受到的影响因素较少；等值线弯曲反映出影响该地理事物的因素较多。

等值线弯曲度越大，其弯曲处的两侧变化梯度越大。

二、等值线的判读方法1．读等值线图的名称：读图名明确等值线图所要反映的地理事物。

即明确是等高线、等压线、等温线、等降水量线、等深线、等盐度线、等人口密度线、等震线、等时线、等潜水位线、等太阳高度线还是等太阳辐射线等。

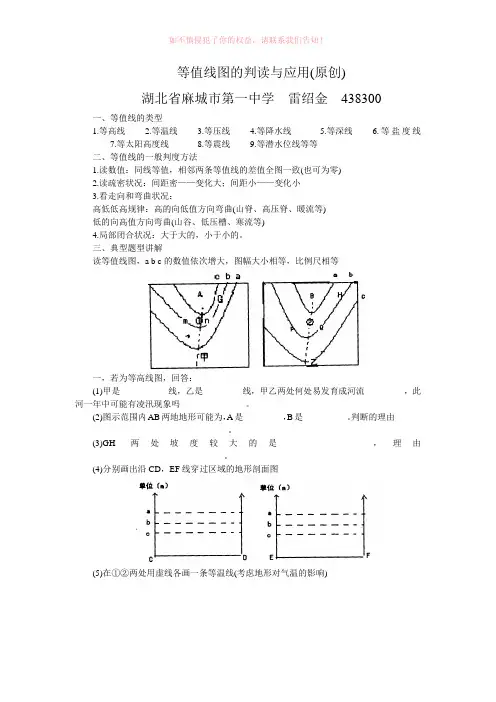

等值线图的判读与应用(原创)湖北省麻城市第一中学雷绍金438300一、等值线的类型1.等高线2.等温线3.等压线4.等降水线5.等深线6.等盐度线7.等太阳高度线8.等震线9.等潜水位线等等二、等值线的一般判度方法1.读数值：同线等值，相邻两条等值线的差值全图一致(也可为零)2.读疏密状况：间距密——变化大；间距小——变化小3.看走向和弯曲状况：高低低高规律：高的向低值方向弯曲(山脊、高压脊、暖流等)低的向高值方向弯曲(山谷、低压槽、寒流等)4.局部闭合状况：大于大的，小于小的。

三、典型题型讲解读等值线图，a b c的数值依次增大，图幅大小相等，比例尺相等一，若为等高线图，回答：(1)甲是___________线，乙是_________线，甲乙两处何处易发育成河流_________，此河一年中可能有凌汛现象吗_______________。

(2)图示范围内AB两地地形可能为，A是_________，B是__________。

判断的理由_____________________________________。

(3)GH两处坡度较大的是_________________，理由__________________________________。

(4)分别画出沿CD，EF线穿过区域的地形剖面图(5)在①②两处用虚线各画一条等温线(考虑地形对气温的影响)二、若为等温线，回答：(1)如果图一图二都位于陆地上：①此时北半球季节_________________，判断依据_______________________________。

②如果等温线弯曲是由地形影响所造成的，则：A地形为_______，B地形为_________，判断依据__________________________________________。

甲是________线，乙是_______线。

(2)如果图二位于太平洋上：①此时一地当地季节________________②若等温线弯曲是有洋流影响所造成的，则：乙洋流的流向________，洋流按性质分类为____________，洋流的名称为_________。

专题复习等值线图的判读与应用一、等值线概述（一）等值线的含义某地理要素数值相同各点的连线，叫等值线。

自然地理要素：地形、气候（气温、降水）、水文等人文地理要素：交通、人口、城市、工业等①等值线的疏密同一幅等值线图中，等值线越密，说明单位距离内其变化越大；反之，若等值线越稀疏，说明单位距离内其变化越小。

密集→变率大(陡坡、风力大、温差大等)稀疏→变率小(缓坡、风力小、温差小等)②“大于大的、小于小的”规律：两条相邻的等值线之间若有闭合的等值线，若等值线数值为大的，则其内的值大于该数值；反之，若为小的，则其内的值小于该值。

如上图,甲海拔为:200米<甲<300米,乙海拔为:0米<乙<100米。

（二）等值线的共性③“凸高为低，凸低为高”规律：若等值线向数值高处弯曲(凸高)，则弯曲处数值低于其两侧数值(为低)；反之，若等值线向数值低处弯曲(凸低)，则弯曲处数值大于其两侧数值(为高)。

如下图所示:二、等值线描述方法•1.单一线状事物描述：描述角度：走向、延伸方向考虑，如果有拐点要分段描述（1）指出10℃等值线分布特征及原因参考答案：①东半段接近东西走向，与纬线平行，主要受纬度（太阳辐射）因素影响②西半段呈东北－西南走向，主要受东北－西南走向的太行山影响•2.多条线状事物描述：宏观整体表现的变化范围和变化趋势微观上的弯曲、闭合（极值）、疏密等值线“五读”也可进行描述①读数值→读递变趋势（总体上从……向……增加或减少）②读延伸方向和走向→反映其影响因素③读弯曲→弯曲处较两侧大或小④读疏密→单位距离内地理事物变化大小⑤读闭合→地理事物的极高值或极低值分布方位（2）描述朝鲜半岛冬季等温线的分布特点并说出形成该特点的要影响因素。

南部等温线大体与纬线平行；数值从南向北减小；影响因素：纬度中部等温线向南弯曲明显---影响因素：地形地势、海陆热力差异东北部的等温线更密集（或西部和南部相对稀疏）；简述阿留申群岛南侧海域深度线分布特征，并从板块构造学说的角度说明其成因。

(5)若某时B处的气温是21℃，则D处的气温最大值是 20.4 ________ ℃。
栏目 导引
第一单元
基础知识
(6)、等高线地形图的实际应用
考点
选点
应建在等高线密集的河流峡谷出口最窄处；其次还应 水库 避开地质断裂地带，并要考虑移民、生态环境等问题。 坝址 库区宜选在河谷、山谷地区，或“口袋形”的洼地， 或小盆地 应建在等高线稀疏、等深线密集的海湾地区，即陆域 港口 平坦、水域深阔的避风港湾 应建在等高线稀疏的地方，即地形平坦开阔、坡度适 航空 当、易排水的地方；还要地质条件好；注意盛行风向 港 并保持与城市适当的距离等
第一单元
基础知识
学以致用
3．读下图，回答以下问题。
(7)经图中从山区外运的物产主要有茶叶、柑橘、毛竹等，该 地所在的省区简称可能是 ( ) B A．鲁 B．浙 C．青 D．吉
栏目 导引
第一单元
基础知识
(7)、地形剖面图
栏目 导引
(7)、地形剖面图
第一单元
基础知识
地形剖面图的绘制(以绘制下图中AB线的剖面为例)
栏目 导引
第一单元 学以致用
基础知识
1．下图中图甲是“某地区等高线地形图”(单位：米)， 沿pq线作地形剖面图不可能是图乙中的 ( ) C
栏目 导引
第一单元 学以致用
基础知识
2．读下图，回答问题。 (1)图中A处的海拔高度可能是
(B )
A．200米
B．208米
C．253米
D．297米
栏目 导引
第一单元
栏目 导引
阅读“世界年平均气温分布图”，回答下列问 题：
基础知识
一、等值线的概念及类型 相等 的各点用平滑的曲线连接 1．概念：在地图上把数值________ 起来即为等值线。 2．等值线的类型 3.等值线特点

等值线
等值线类型展示
1.等高线
2.等温线
图1 我某地区等高线图
图2 我国西部部分地 区7月等温线图
3.等压线
4.等降水量线
图3 海平面等压线图
图4 敦煌地区等雨量线图
5.等盐度线
6.等潜水位线
图5 长江口地区海水 盐度分布图
图6 某地区等潜水线分布图
7、等太阳辐射总量线
8、等年日照时数线
图7 我国太阳辐射分布图 图8 北美洲日照时数分布图
5.应用
根据等压线图可以判定大气短时间的物理状态, 包括气 温高低、湿度大小、风向、气压等指标。
例如从高纬吹向低纬的风干燥寒冷；从低纬吹向高纬的 风湿润温暖。
（三）.等盐度线的判读与应用
例1 （2002年全国文综）读下图，回答下列问题:
⑴在图中影响等值线向外海凸出的 主要原因是
A.降水 B.暖流 C.寒流 D.径流 ⑵在等值线的年内变动中, Q点（
例.(2013课标卷)某种生物的种密度指单位 面积该种生物的个体数量。下图为北美洲部 分地区某种动物的种密度等值线图。据此完 成1～2题。
1. H、K、Q、R四地中，该种动物的种密度
可能相等的两地是
( )。
A. H、R
B. Q、R
C. Q、H
D. H、K
2. 该种动物的种密度与年均温的空间分布是 正相关的地区是 ( )。
思路点拨: 根据河流流经地区必为山谷，其地形等高线凸向高值区域，甲 处水井的水面离地面的距离即潜水的埋藏深度;甲处的潜水位偏低,由于过 度开采;由图1中经纬度位置知该地区位于华北平原，春旱严重且春季正 是农业灌溉用水的高峰期,地下水漏斗现象更为严重. 答案: C; A; A
归纳: 等潜水位线的判读

等值线图的判读与应用一、等值线（面）的类型和判读2.等值线（面）图判读的一般规律（1）读数据（注意等值距）①读等值线（面）上的点规律一：一般，在同一幅等值线图中，相邻两条等值线的差值相同或者为零。

②读等值线之间或闭合等值线内的点规律二：一般，等值线两侧的数值不同。

（2）比大小：根据地理要素的分布规律判读等值线（面）的大小。

（3）看疏密（比较值差）规律三：同一幅等值线图上，等值线越密，说明该地理要素的地区分布差异越大。

（4）析弯曲（判断地理要素的影响因素）规律四：等值线向数值大方向弯曲的地方数值小，向数值小方向弯曲的地方数值大。

规律五：等值线的弯曲反映了地理要素的分布受到某些因素的影响。

等值线的弯曲程度反映了弯曲处数值与平直处数值的差别程度。

（5）判方向：主要是在等高（深）线上判断坡向，在等压线上判断风向。

规律六：坡向由高处指向低处，垂直于等高线。

近地面风向由高压指向低压，与等压线斜交，北半球向右偏，南半球向左偏。

二、主要等值线——等高线、等温线、等压线Ⅱ、等高线图的判读与应用1.等高线的特点（1）同线等高：同一条等高线上的各点等高。

并以海平面作为零米。

相邻的两条等高线，其高差也相同。

（2）同图等距：等高距即指两条相邻等高线之间的高度差。

（3）均闭合：无论怎样迂回曲折，终必环绕成圈，但在一幅图上不一定全部闭合。

（4）不相交，一般不重叠（除陡崖外）。

（5）等高线疏密反映坡度缓陡：等高线稀疏的地方表示缓坡，密集的地方表示陡坡，间隔相等的地方表示均匀坡。

（6）等高线与山脊线或山谷线垂直相交：等高线穿过山脊线时，山脊线两侧的等高线略呈平行状。

等高线穿过河谷（山谷线或集水线）时，向上游弯曲，成反“V”字形。

（7）两对等高线凸侧互相对称时，为山地的鞍部。

（8）示坡线表示降坡方向：示坡线是与等高线垂直相交的短线，总是指向海拔较低的方向，有时也叫做降坡线。

（9）几条特殊的等高线：0米线表示海平面，也是海岸线；200米线区分平原和低丘；500米、1 000米线显示低山丘陵或高原，2 000米、3 000米反映中山和高原；4 000米反映青藏高原和高山的特征。

二、等高线地形图的判读及应用 1.几种基本地形的判读 （1）山地（山峰）
（2）盆地（洼地） （3）山脊（分水线） （4）山谷（集水线）
（5）陡坡与缓坡
（6）鞍部与峡谷
鞍部 两相邻山顶之间呈马鞍形的部位， 在局部等高线图中，表现为对称的两侧等 高线数值同时递减，而另两侧数值为递增。 鞍部也叫垭口。
B
训练2: 甲图为某山区等高线地形图，且该地多岩 崩和泥石流等地质灾害，图中最易发生泥石流灾 害的地点是（ ）
A．A地 B．B地 C．C地 D．D地
B
训练3:若乙图为甲图中某地等高线的一部分， 实线为等高线，虚线为泥石流路线，某游客 此时正好位于O点，则其正确的逃生路线是 图中①～④中的哪一条路线（ ）
①坝址选在峡谷处，（工程量小，投资小， 安全系数大）
②库区选在形似“口袋”型的盆地或宽阔 谷地，（集水区域大）。
③库区内植被覆盖率较高，（保证库区有 充足的水源补给，减少泥沙淤积，延长使用 寿命）。
④尽量避免断层、破碎带、喀斯特地形等。
(4)农业布局
①平原、谷地、三角洲等地一般布局种 植业。
②丘陵地区若是坡缓可开辟为梯田，若 坡陡则应布局林业，我国南方低山丘陵区 宜布局立体农业。
A．① B．② C．③ D．④
2.五种地形的判读 山地 丘陵 平原 高原 盆地
丘陵 封闭等高线图上高度值由外向里 增加，一般海拔高度低于500米，大于200 米，等高线弯曲，但比较和缓，相对高度 一般小于100米。
平原 等高线稀疏，较平直，海拔较低， 等高线数值一般低于200米。
高原 四周等高线较密集，而中部等高 线稀疏，较平直，但海拔较高，等高线数 值在500米以上。
1005. 0 pa 小于小的”

在②地可看到①⑤，看不到③；
②④分别位于陡崖上下方，但
②不在陡崖边缘处，需要结合②地坡度和④地距崖底的距离判断两地能否
通视。
1
2
3
4
5
6
6. 若图中建有一小型水库，
甲养殖场濒临水库最高水位，
则( ) A.水库最深为10～15米 √ B.水坝高度为15～20米 C.库区水面大于1平方千米 D.甲、乙两养殖场将污染水库
1月 7月
影响等温线走向的因素： ①等温线与纬线方向基本一致：
影响因素：太阳辐射由低纬向高纬递减 ②等温线大体与海岸线平行： 影响因素：受海洋影响程度不同
③等温线与等高线平行或与山脉走向平行： 影响因素：受地形起伏的影响
归纳：
等压线的判读与应用
1.风力的判读 （同幅地图） 等压线密集------水平气压梯度力大-----风力大； 等压线稀疏------水平气压梯度力小-----风力小。 2.风向的判读 先确定是高空还是近地面，南北半球，再确定水平气压梯度力的方向， 并根据影响风的作用力最终确定风向。 3.垂直方向上等压面图的判读 （1）海拔越高，气压越低； （2）不论高空或低空，等压面上凸的地方为高压区，等压面下凹的地 方为低压区； （3）近地面的气压高低与高空的气压高低相反
• 三、等高线地形图的综合运用 • 1、判断水系和水文特征 • 水系特征:①山地常形成放射状水系 ②盆地常形成向心状水系 水文特征:①等高线密集的河谷流速大,水能丰富;在陡崖处可能形成瀑布； ②河流流量除与降水量有关以外，还与流域面积和迎风坡、背 风坡有关;
2、与气候的结合 a、海拔高的地区要考虑气温的垂直递减规律，即每升高100米气温下降 0.6℃ b、山区考虑坡向（迎风坡和背风坡的降水差异；阳坡和阴坡在气温、蒸发等 方面的不同）山脉走向与盛行风向相结合，迎风坡多雨，背风坡少雨。背 风坡气流下沉，产生焚风效应 c、考虑盆地地形不易散热，如火洲吐鲁番
