气体检测仪使用说明书

  • 格式：doc
  • 大小：303.50 KB
  • 文档页数：7

气体探测仪使用说明书

1 目 录

1．产品概述 ..................................................................................................................... 错误！未定义书签。

2． 技术指标 ..................................................................................................................................................... 2

3． 安装说明 ..................................................................................................................................................... 3

3．1 安装结构图 ........................................................................................................................................... 3

3．2 安装位置 ............................................................................................................................................... 3

3．3 安装方法 ............................................................................................................................................... 3

3．3．1墙壁式安装 ...................................................................................................................................... 4

3．3．2管装式安装 ...................................................................................................................................... 4

4．标定说明 ..................................................................................................................... 错误！未定义书签。

5．使用注意事项 ............................................................................................................................................... 4

6．常见故障及维修 ........................................................................................................................................... 5

7．质量保证 ..................................................................................................................... 错误！未定义书签。

8．责任限定 ..................................................................................................................... 错误！未定义书签。

备注：............................................................................................................................... 错误！未定义书签。

气体探测仪使用说明书

2 2. 产品特点

 LCD液晶屏幕，可实时显示检测器的浓度、状态；

 使用数字信号传输，可靠性高；

 可通过计算机实现本地监控及远程监控，检测器运行状态数据可永久储存；

 使用485通讯协议，可靠性高；

 隔爆式设计适用于危险条件1、2区；

 防水、防尘的结构设计；

3． 技术参数

表1 技术指标表

工作电压 24V

输出信号 4~20mA

检测气体

测量范围 0-20ppm

测量精度 ±5%

工作温度 －10℃ ～ 60℃

相对湿度 ≤90%R.H.

检测原理

传感器寿命 年（典型值）

壳体材质 压铸铝

重 量 ＜990g

安装形式 墙壁式、管装式

传输电缆 三芯屏蔽电缆，截面：3×0.5mm

传输距离 ＜1000m

防爆形式 隔爆型

防爆标志 ExdIICT6

防爆合格证号 DE061158 气体探测仪使用说明书

3 4． 安装说明

4.1 安装结构图

图1 气体检测仪外形结构

4.2 安装位置

 气体检测仪与释放源的距离室外不宜大于2 m ，室内不宜大于 1 m ；室内7.5米半径内至少安装一个气体检测仪；

 气体检测仪安装位置宜在气体释放源的最小频率风向的上风侧；

 要根据被测气体与空气的比重来确定安装高度；

 要根据泄漏点人员出现的频率和停留时间、生产设备的新旧程度来选择安装数量，以期达到最佳的安装效果；

 要防止高温热源的辐射，过高的温度会降低传感器的性能和使用寿命；

 气体检测仪与可能的泄漏点要保持适当距离

如需更具体说明，请参考：《石油化工企业可燃气体和有毒气体检测报警设计规范SH3063-1999》

4.3 安装方法

安装形式可以是墙壁固定式或管装式。 气体探测仪使用说明书

4

图2 管装式安装示意图

4.3.1墙壁式安装

将安装支架与检测仪用ф6mm×30mm螺栓连接好；在墙面上固定3个ф6mm～ф8mm的膨胀螺栓，依次加平垫、弹垫、螺母并旋紧。

4.3.2管装式安装

将气体检测仪安装、固定在管子（横管或竖管）上。管子的直径ф22mm～ф25mm为好。

注意：检测仪安装时，必须保证传感器与气体的接触面向下。

6．使用注意事项

 检测仪应在断电情况下接线，确定接线正确后通电；如需要开盖调试，应确先保现场无可燃气体泄露；

 安装接线后，一定要用待测气体进行测试，确保安装接线正确，检测仪正确响应并且主机正确报警。确定上述功能正常后，方可验收使用。

 用户不要自行更换传感器，测试时切勿用过浓的气体接触传感器，以免损坏传感器。在10cm以外放气测试即可。

 检测仪的标定周期为3-6个月，本公司有偿提供标准气体和提供有偿标定服务；

 检测仪的传感器透气片要定期清理，以免灰尘杂质堵塞防护孔，影响探检测仪的检测精度； 气体探测仪使用说明书

5 7．常见故障及维修

如用户不能依据维修表排除故障，可将检测仪就近送计量维修站、或寄回我公司进行维修；传感器到期，请与我公司联系，以便及时更换标定。常见故障与处理方法、见下表：

表3 常见故障排除表

故障 原因 处理方法

探头无输出 导线接错 重新接好

电路故障 返回修理

读数偏低 灵敏度下降 返回重新标定

传感器失效 更换传感器

读数偏高 灵敏度上升 返回重新标定

传感器失效 更换传感器

读数不稳 稳定时间不够 开机等待

传感器失效 更换传感器

电路故障 返回修理

干扰 检查探头接

地是否良好

响应时间变慢 灰尘堵塞探头 清理防虫网

更换滤尘片

传感器失效 更换传感器

电路故障 返回修理

合集下载

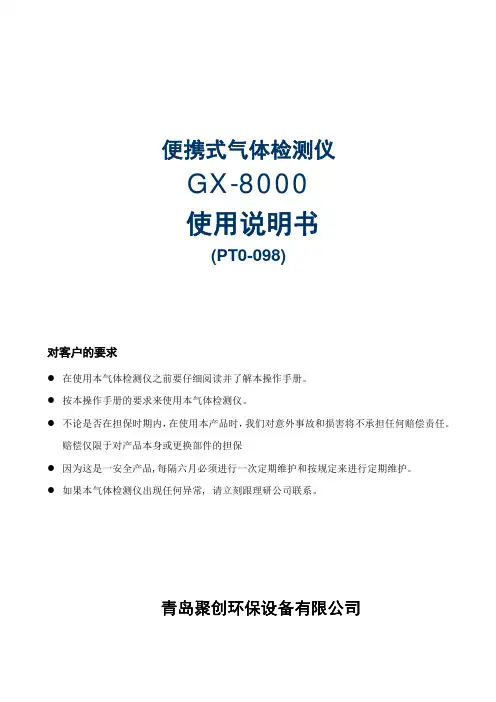

GX-8000中文说明书
