H3C交换机Trunk端口配置

  • 格式：doc
  • 大小：15.02 KB
  • 文档页数：3

组网需求：

1．SwitchA与SwitchB用trunk互连,雷同VLAN的PC之间可以互访,不合VLAN的PC之间制止互访;

2．PC1与PC2之间在不合VLAN,经由过程设置上层三层交流机SwitchB的VLAN接口10的IP地址为10.1.1.254/24,VLAN接口20的IP地址为20.1.1.254/24可以实现VLAN间的互访.

组网图：

1．VLAN内互访,VLAN间禁访

2．经由过程三层交流机实现VLAN间互访

设置装备摆设步调：

实现VLAN内互访VLAN间禁访设置装备摆设进程

SwitchA相干设置装备摆设：

1．创建（进入）VLAN10,将E0/1参加到VLAN10

[SwitchA]vlan 10

[SwitchA-vlan10]port Ethernet 0/1

2．创建（进入）VLAN20,将E0/2参加到VLAN20

[SwitchA]vlan 20

[SwitchA-vlan20]port Ethernet 0/2

3．将端口G1/1设置装备摆设为Trunk端口,并许可VLAN10和VLAN20经由过程

[SwitchA]interfaceGigabitEthernet 1/1

[SwitchA-GigabitEthernet1/1]port link-type trunk

[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20

SwitchB相干设置装备摆设： 1．创建（进入）VLAN10,将E0/10参加到VLAN10

[SwitchB]vlan 10

[SwitchB-vlan10]port Ethernet 0/10

2．创建（进入）VLAN20,将E0/20参加到VLAN20

[SwitchB]vlan 20

[SwitchB-vlan20]port Ethernet 0/20

3．将端口G1/1设置装备摆设为Trunk端口,并许可VLAN10和VLAN20经由过程

[SwitchB]interfaceGigabitEthernet 1/1

[SwitchB-GigabitEthernet1/1]port link-type trunk

[SwitchB-GigabitEthernet1/1]port trunk permit vlan 10 20

经由过程三层交流机实现VLAN间互访的设置装备摆设

SwitchA相干设置装备摆设：

1．创建（进入）VLAN10,将E0/1参加到VLAN10

[SwitchA]vlan 10

[SwitchA-vlan10]port Ethernet 0/1

2．创建（进入）VLAN20,将E0/2参加到VLAN20

[SwitchA]vlan 20

[SwitchA-vlan20]port Ethernet 0/2

3．将端口G1/1设置装备摆设为Trunk端口,并许可VLAN10和VLAN20经由过程

[SwitchA]interfaceGigabitEthernet 1/1

[SwitchA-GigabitEthernet1/1]port link-type trunk

[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20

SwitchB相干设置装备摆设： 1．创建VLAN10

[SwitchB]vlan 10

2．设置VLAN10的虚接口地址

[SwitchB]interfacevlan 10

3．创建VLAN20

[SwitchB]vlan 20

4．设置VLAN20的虚接口地址

[SwitchB]interfacevlan 20

5．将端口G1/1设置装备摆设为Trunk端口,并许可VLAN10和VLAN20经由过程

[SwitchA]interfaceGigabitEthernet 1/1

[SwitchA-GigabitEthernet1/1]port link-type trunk

[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20

合集下载

H3C交换机端口汇聚

H3C交换机端口汇聚

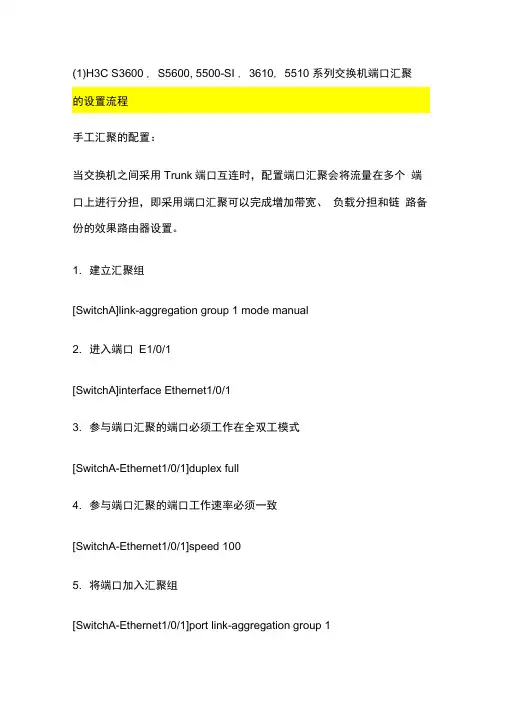

(1)H3C S3600 , S5600, 5500-SI , 3610, 5510 系列交换机端口汇聚

的设置流程

手工汇聚的配置：

当交换机之间采用Trunk端口互连时，配置端口汇聚会将流量在多个 端口上进行分担，即采用端口汇聚可以完成增加带宽、 负载分担和链 路备份的效果路由器设置。

1. 建立汇聚组

[SwitchA]link-aggregation group 1 mode manual

2. 进入端口 E1/0/1

[SwitchA]interface Ethernet1/0/1

3. 参与端口汇聚的端口必须工作在全双工模式

[SwitchA-Ethernet1/0/1]duplex full

4. 参与端口汇聚的端口工作速率必须一致

[SwitchA-Ethernet1/0/1]speed 100

5. 将端口加入汇聚组

[SwitchA-Ethernet1/0/1]port link-aggregation group 1 6．端口 E1/0/2 和 E1/0/3 的配置与端口 E1/0/1 的配置一致

7． SwitchB 与 SwitchA 的配置顺序及配置内容相同

8．补充说明：汇聚组中各成员端口对出端口方向的数据流进行负荷 分担， 如果数据流是 IP 报文，负荷分担基于源 IP 和目的 IP ，如 果数据流不是IP报文，负荷分担基于源 MAC和目的MAC

静态汇聚的配置：

1．创建静态汇聚组 1

[SwitchA] link-aggregation group 1 mode static

2．将以太网端口 Ethernet1/0/1 至 Ethernet1/0/3 加入汇聚组 1

[SwitchA] interface Ethernet1/0/1

[SwitchA-Ethernet1/0/1] port link-aggregation group 1

[SwitchA-Ethernet1/0/1] interface Ethernet1/0/2

H3C_1550_WEB交换机配置

H3C_1550_WEB交换机配置

H3C交换机配置

S1550快速配置

tree

2013/8/27

目录

1.配置准备........................................................................................................................................ 1

PC设置 ......................................................................................................................................... 1

登录S1550 ................................................................................................................................... 2

登录界面介绍。 ........................................................................................................................... 3

2.系统信息配置 ................................................................................................................................ 5

2.1.设置IP地址。 ....................................................................................................................... 5

H3C交换机配置.pdf

H3C交换机配置.pdf

1 1、win7通过超级终端进入H3C交换机，端口设置需要修改 2、输入sys进入配置模式

2 3、进入24端口（在输入命令时按Tab键会智能补全命令） [H3C]interface GigabitEthernet 1/0/24 4、设置24端口为trunk口 [H3C- GigabitEthernet 1/0/24]port link-type trunk [H3C- GigabitEthernet 1/0/24]port trunk permit vlan all [H3C- GigabitEthernet 1/0/24]quit

3 5、进入端口1，设置端口1为vlan101 [H3C]interface GigabitEthernet 1/0/1 [H3C- GigabitEthernet 1/0/1]port access vlan 101 [H3C- GigabitEthernet 1/0/1]quit 6、进入端口2，设置端口2为vlan102 [H3C]interface GigabitEthernet 1/0/2 [H3C- GigabitEthernet 1/0/1]port access vlan 102 [H3C- GigabitEthernet 1/0/1]quit

4 7、进入端口3，设置端口3为vlan103 [H3C]interface GigabitEthernet 1/0/3 [H3C- GigabitEthernet 1/0/1]port access vlan 103 [H3C- GigabitEthernet 1/0/1]quit 8、进入端口4，设置端口4为vlan104 [H3C]interface GigabitEthernet 1/0/4 [H3C- GigabitEthernet 1/0/1]port access vlan 104 [H3C- GigabitEthernet 1/0/1]quit

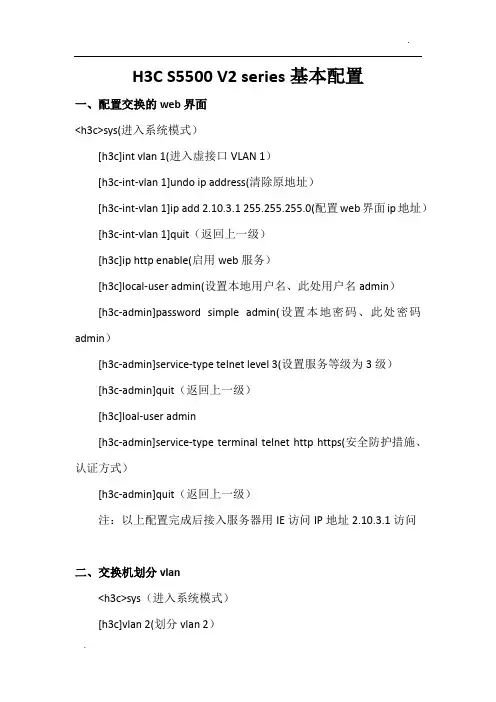

H3C S5500 V2基本配置及配置命令
