“TRUNK”的三个意思 不要混淆

您知道三层交换机技术中常提到的TRUNK是什么意思么？

在技术领域中把TRUNK翻译为中文是“主干、干线、中继线、长途线” ，不过一般不翻译，直接用原文。而且这个词在不同场合也有不同的解释：1、 在网络的分层结构和宽带的合理分配方面，TRUNK被解释为“端口汇聚”，是带宽扩展和链路备份的一个重要途径。TRUNK把多个物理端口捆绑在一起当作一个逻辑端口使用，可以把多组端口的宽带叠加起来使用。TRUNK技术可以实现TRUNK内部多条链路互为备份的功能，即当一条链路出现故障时，不影响其他链路的工作，同时多链路之间还能实现流量均衡，就像我们熟悉的打印机池和MODEM池一样。

2、在电信网络的语音级的线路中，Trunk指“主干网络、电话干线”，即两个交换局或交换机之间的连接电路或信道，它能够在两端之间进行转接，并提供必要的信令和终端设备。

3、 但是在最普遍的路由与交换领域，VLAN的端口聚合也有的叫TRUNK，不过大多数都叫TRUNKING ，如__________________________________________________

__________________________________________________ CISCO公司。所谓的TRUNKING是用来在不同的交换机之间进行连接，以保证在跨越多个交换机上建立的同一个VLAN的成员能够相互通讯。其中交换机之间互联用的端口就称为TRUNK端口。与一般的交换机的级联不同，TRUNKING是基于OSI第二层摹＜偕杳挥蠺RUNKING技术，如果你在2个交换机上分别划分了多个VLAN（VLAN也是基于Layer2的），那么分别在两个交换机上的VLAN10和VLAN20的各自的成员如果要互通，就需要在A交换机上设为VLAN10的端口中取一个和交换机B上设为VLAN10的某个端口作级联连接。VLAN20也是这样。那么如果交换机上划了10个VLAN就需要分别连10条线作级联，端口效率就太低了。

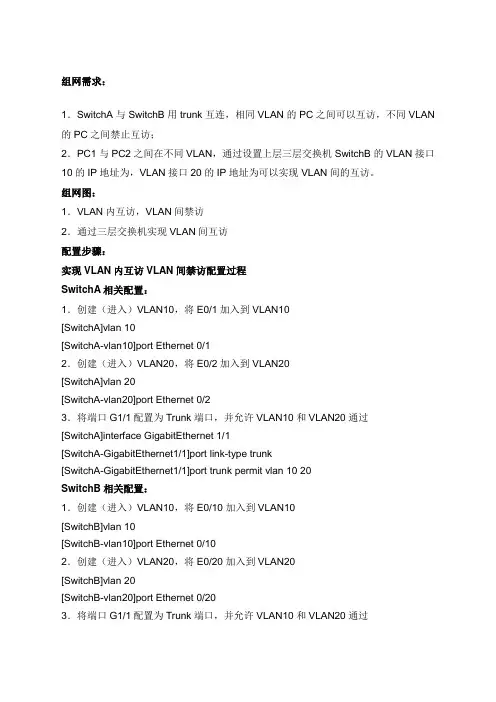

组网需求：

1．SwitchA与SwitchB用trunk互连，相同VLAN的PC之间可以互访，不同VLAN的PC之间禁止互访；

2．PC1与PC2之间在不同VLAN，通过设置上层三层交换机SwitchB的VLAN接口10的IP地址为，VLAN接口20的IP地址为可以实现VLAN间的互访。

组网图：

1．VLAN内互访，VLAN间禁访

2．通过三层交换机实现VLAN间互访

配置步骤：

实现VLAN内互访VLAN间禁访配置过程

SwitchA相关配置：

1．创建（进入）VLAN10，将E0/1加入到VLAN10

[SwitchA]vlan 10

[SwitchA-vlan10]port Ethernet 0/1

2．创建（进入）VLAN20，将E0/2加入到VLAN20

[SwitchA]vlan 20

[SwitchA-vlan20]port Ethernet 0/2

3．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过

[SwitchA]interface GigabitEthernet 1/1

[SwitchA-GigabitEthernet1/1]port link-type trunk

[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20

SwitchB相关配置：

1．创建（进入）VLAN10，将E0/10加入到VLAN10

[SwitchB]vlan 10

[SwitchB-vlan10]port Ethernet 0/10

2．创建（进入）VLAN20，将E0/20加入到VLAN20

[SwitchB]vlan 20

[SwitchB-vlan20]port Ethernet 0/20

3．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过 [SwitchB]interface GigabitEthernet 1/1

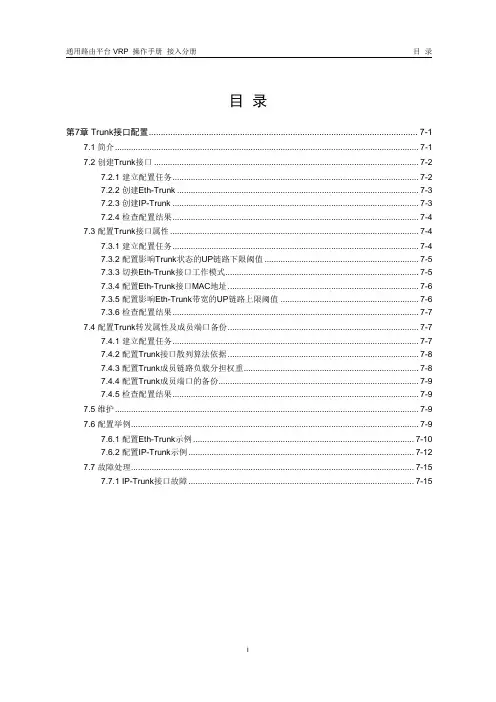

通用路由平台VRP 操作手册 接入分册 目 录

i 目 录

第7章 Trunk接口配置 ............................................................................................................. 7-1

7.1 简介 .................................................................................................................................... 7-1

7.2 创建Trunk接口 .................................................................................................................. 7-2

7.2.1 建立配置任务 ........................................................................................................... 7-2

7.2.2 创建Eth-Trunk ........................................................................................................ 7-3

7.2.3 创建IP-Trunk .......................................................................................................... 7-3

trunk口可以走各个vlan的数据

access只可以走端口当前所在vlan的数据

access 口是接pc机的

trunk 口是交换机与交换机相连的接口

首先，将交换机的类型进行划分，交换机分为低端(SOHO级)和高端(企业级)。

其两者的重要区别就是低端的交换机，每一个物理端口为一个逻辑端口，而高端交换机则是将多个物理端口捆绑成一个逻辑端口再进行的配置的。

cisco网络中，交换机在局域网中最终稳定状态的接口类型主要有四种：access/

trunk/ multi/ dot1q-tunnel。

1、access: 主要用来接入终端设备，如PC机、服务器、打印服务器等。

2、trunk: 主要用在连接其它交换机，以便在线路上承载多个vlan。

3、multi: 在一个线路中承载多个vlan，但不像trunk,它不对承载的数据打标签。主要用于接入支持多vlan的服务器或者一些网络分析设备。现在基本不使用此类接口，在cisco的网络设备中，也基本不支持此类接口了。

4、dot1q-tunnel: 用在Q-in-Q隧道配置中。

Cisco网络设备支持动态协商端口的工作状态，这为网络设备的实施提供了一定的方便（但不建议使用动态方式）。cisco动态协商协议从最初的DISL（Cisco私有协议）发展到DTP（公有协议）。根据动态协议的实现方式，Cisco网络设备接口主要分为下面几种模式：

1、switchport mode access: 强制接口成为access接口，并且可以与对方主动进行协商，诱使对方成为access模式。

2、switchport mode dynamic desirable: 主动与对协商成为Trunk接口的可能性，如果邻居接口模式为Trunk/desirable/auto之一，则接口将变成trunk接口工作。如果不能形成trunk模式，则工作在access模式。这种模式是现在交换机的默认模式。
