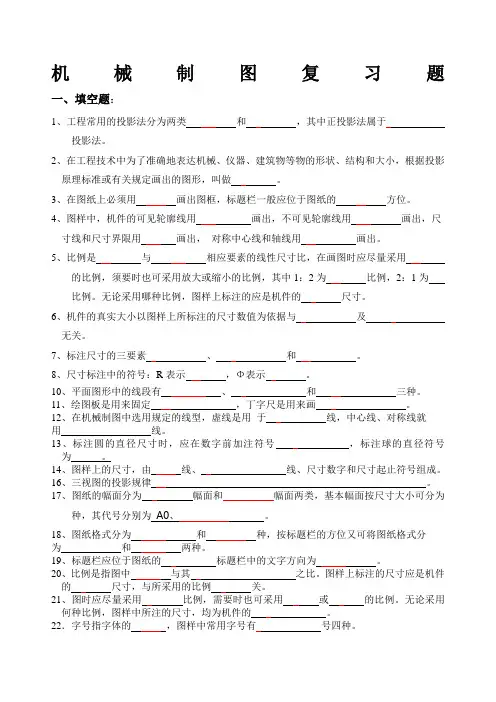

机械制图与电气制图复习题
- 格式：doc
- 大小：80.00 KB
- 文档页数：3
1 / 3
第六章 电气制图基础知识
一、填空题
1、电气图的表达方式有 图样 、 简图 、 表图 、 表格 和 文字 等。其中 简图 是电气图的主要表达形式。
*2、图形符号是指用于图样或其他文件中以表示一个设备或概念的 图形 、 标记
或 字符 。
3、在绘图中，图形符号均可按实际情况以 理想 的尺寸进行绘制，但在绘制时要尽量使符号各部分之间的比例 适当 。
★4、电气简图中的箭头符号有 开口箭头 和 实心箭头 两种形式。 开口箭头 主要用于表示能量和信号流的传播方向； 实心箭头
主要用于表示可变性、力和运动方向以与指引方向。
*5、在电气技术文件的编制中，文字符号由 基本文字符号 和 辅助文字符号 组成。
6、项目代号是用以识别图、图表、表格中和设备上的 项目种类 ，并提供项目的 层次关系 和 实际位置 等信息的一种特定代码。
7、简图是指采用 图形符号 和 带注释的框 来表示包括连接线在内的一个系统或设备的多个部件或零件之间关系的图示形式。它是一种 示意性图形 图形。
★8、在电气技术用文件的编制中， 能量流 是指电能的流向和传递； 信息流 是指信号的流向和传递； 逻辑流 是指相互间的逻辑关系； 功能流 是指相互间的功能关系。
9、一般符号是用以表示 一类产品 和 此类产品特征 的一种很简单的符号。
10、在电气图中，电路或元件的布局方法有 功能布局法 和 位置布局法 两种。
二、问答题
*1、请简述电气图的一般特点。
1) 简图是电气图的主要表达形式；
2) 元件和连接线是电气图的主要表达内容；
3) 图形符号和项目代号是电气图的主要组成部分；
4) 对能量流、信息流、逻辑流、功能流的不同描述是导致电气图多样性的主要因素。
★2、标注项目代号时应注意的事项有哪些？
1) 项目代号的标注应尽量靠近图形符号；
2) 当图线水平布局时，项目代号一般标注在图形符号上方；
3) 当图线垂直布局时，项目代号一般标注在图形符号左边；
4) 围框的项目代号标注在围框的上方或右方。
5) 项目代号中的端子代号标注在端子位置或端子旁边
三、综合题
1、写出图形符号所表示的元器件名称。
接地 电阻器 二极管 2 / 3
★2、画出下列元器件的图形符号
第七章 电气图的画法与识读
一、填空题
1、框图课概略第描述项目的
基本组成
和
相互关系
，主要用于了解系统或设备的总体概貌和简要的工作原理。
*2、框图主要采用
方框符号
或带有
注释
的框绘制。 3、框图中的“线框”是用 实线 画成的框，“围框”是用 点画线 画成的框。
4、在框图中，项目代号一般标注在紧靠框的 上方 或 左上方 。
5、 在框图中，注释和说明既可加注在 框内 ，也可加注在 框外 ；既可采用
文字 ，也可采用 图形符号 。
6、电路图是用 图形符号 代表实物，用 实线 表示性能的连接，按电路、设备或成套装置的 功能 和 原理 绘制。
7、在电路图中，图上位置的表示法有 图幅分区法 、 表格法 和 电路编号法 3种。
8、在电路图中，图形符号旁应标注相应的 项目代号 ，需要时还可以标注元器件的 主要参数 。
9、在电路图中， 两个或多个 相同的支路，可简化绘制，支路符号旁的数字代表了其 支路数目
★10、在二进制逻辑电路中，逻辑状态一般用符号“ 0 ”和“ 1 ”表示，逻辑电平一般用符号“ H ”和“ L ”表示。
11、印制板主要用于 插接 各种元器件，同时还起着 电气连接 和 结构支撑 的作用。
*12、印制板导电图形图的尺寸标注通常有 尺寸线法 、 直角坐标网格法 、
混合法 3中方法。
= + 电容器 三极管
二极管 电容器 三极管
扬声器 保险 3 / 3 二、问答题
1、框图是如何布局的？
框图通常按功能布局法绘制，按信号流向自左至右、自上而下的顺序布置。
2、对电路图的布局有何要求？
1) 电路垂直布置时，类似项目宜横向对齐；水平布置时，类似项目宜纵向对齐。
2) 功能相关的项目应靠近绘制。
3) 电路图中的电气连接线一般为水平布置或垂直布置，连接线的交叉、折弯一般称直角，且路径最短。
